Zavarivanje hdpe cijevi: tehnologija, oprema i materijali

U ovom članku ćemo govoriti o tome kako i uz uporabu opreme, zavarivanje HDPE cijevi se izvodi. Tema članka je relevantna, jer se voda i kanalizacijski sustavi sastavljeni od polietilena sve više zahtijevaju.

I to ne iznenađuje, jer je cijena polietilenskih struktura danas vrlo atraktivna, čak i u usporedbi s troškovima polipropilenskih analoga. Ali prije nastavka opisivanja postupka zavarivanja, razmotrimo koji su materijali koji trebamo kombinirati u jedan sustav vodoopskrbe.

Glavne karakteristike korištenih materijala

HDPE cijevi izrađene su od niskotlačnog polietilena, što osigurava njihovu otpornost na mehanička opterećenja u kombinaciji s elastičnosti.

Ova vrsta polietilenskih cijevi pronašla je široku primjenu u konstrukciji tlačnih i tlačnih cjevovoda s temperaturom transportiranog medija ne većom od +40 ° C. Osim toga, niskotlačni polietilen može se koristiti za distribuciju plina i kanalizaciju, pod uvjetom da su cijevi kemijski otporne na transportne medije.

U proizvodnji HDPE cijevi koriste se polietilen PE80 i 100. Takvi materijali su u skladu sa zahtjevima GOST 18599-2001 (vodovodni uređaj) i zahtjevima GOST R 50838-2009 (izgradnja plinovoda).

Za razlikovanje plinovoda od vode dopušta se označavanje i bočni pojas. Za vodu - bend je plava, a plin - žuta.

Važno: Plinske cijevi se mogu koristiti za ugradnju plinskih i vodoopskrbnih sustava. Istovremeno je neprihvatljivo korištenje vodovodnih cijevi za transport plina.

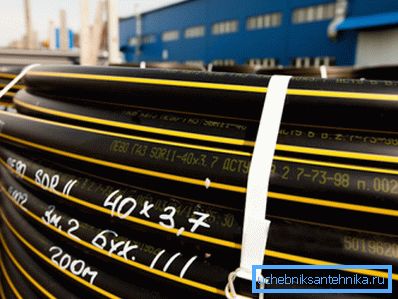

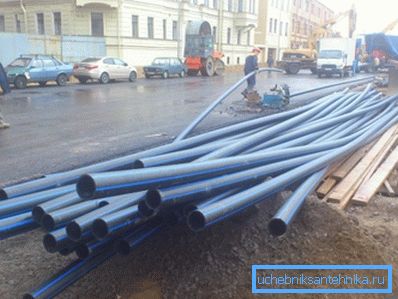

Niskotlačna polietilenska cijev u početku je namijenjena za podzemnu ugradnju, ali se prema potrebi može koristiti za vanjsku ugradnju. Proizvod se prodaje u segmentima od 12 metara i uvalama od 100 i 200 metara.

Važno: Cijev koju ste nabavili u zavojima, dugo prije početka zavarivanja, treba postaviti na ravnoj površini za izravnavanje.

Veza se može napraviti na dva načina:

• trajna veza pomoću zavoja ili elektrofuzijom;
• odvojiv spoj pomoću specijalnih kompresijskih armatura za cijevi.

Ako se odvojivi priključak može koristiti u instalaciji opskrbe vodom, tada je u izgradnji sustava opskrbe plinom dopušteno samo zavarivanje cijevi.

Oprema za spajanje bure

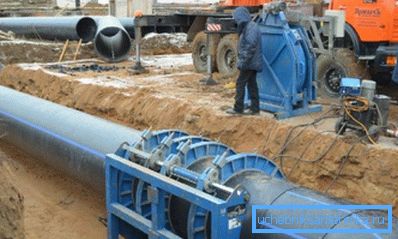

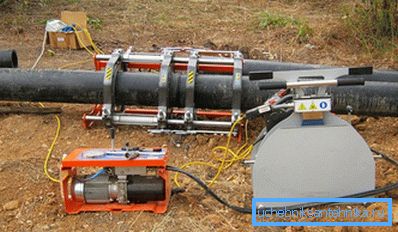

Oprema za zavarivanje PND stražnjih cijevi predstavljena je strojevima za rad u stacionarnim ili terenskim uvjetima. Oba i druge izmjene sastoje se od okvira (kreveta), na kojem su smještene stezaljke za centriranje, omogućujući uzdužno kretanje dijelova za lemljenje.

Oprema je opremljena grijaćim elementom, čiji je obod ponavljanje vanjskog promjera cijevi. Osim toga, komplet uključuje i uređaj za poravnavanje krajeva. Ovo je mehanički alat koji simultano poravnava oba kraja.

Stacionarni uređaji, u pravilu, potpuno su mehanizirani i kretanje cijevi duž okvira vrši se pomoću utičnica. Neki mobilni strojevi ukazuju na potrebu ručnog pomicanja lemljenih elemenata.

Tehnologija zavarivanja prigušnica

Takav zavarivanje HDPE cijevi s vlastitim rukama je relevantan za sustave zgrade s promjerom od 50 mm i više.

Savjet: Kao što je već spomenuto, za izvođenje stražnjeg zgloba potrebna vam je stroj za zavarivanje čija je cijena visoka. Stoga takve opreme koriste profesionalci, dok vodoinstalaterni inženjeri mogu iznajmiti visokokvalitetni uređaj.

Tehnologija spajanja polietilenskih proizvoda krajnje na kraj je zagrijavanje krajnjih rezova do točke tališta i pričvršćivanje pod pritiskom. Dobivena čvrstoća šavova dovoljna je za dugotrajni rad dobivenog zgloba, ali uz uvjet da se taj spoj koristi stacionarno.

Uputstva za zavarivanje vijaka su kako slijedi:

• Krajevi cijevi su podrezani pod pravim kutom i ugrađeni u stroj tako da je jedan kraj smješteno nasuprot drugome;
• Nadalje, zavareni elementi su fiksirani metalnim hvataljkama. (dva središnje stezaljke na svakoj strani) u položaju u kojem će biti lemljeni;
• Između krajeva uređaja je instaliran, izravnavanje krajeva cijevi pod pravim kutom;
• Zatim između postavljenih krajeva instalira grijaći element., koji zagrijava rub polietilenskih cijevi na radnu temperaturu;
• Zatim se grijaći element ukloni, i rastaljene krajeve se pritisne 2-3 minute pod visokim tlakom;
• Nakon što se polimerni materijal ohladi, veza nije samo visoka u čvrstoći već i estetici šava.

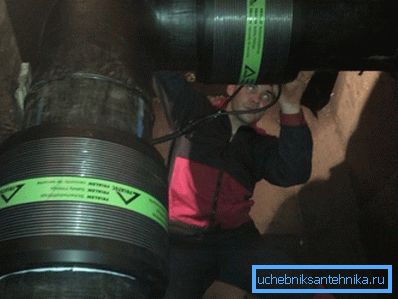

Zavarivanje elektrofuzijom

Ovaj tehnološki proces omogućava skupljanje polietilenskih cijevi u jednom sustavu, uzimajući u obzir visoku čvrstoću veze. Upute zavarivanja su jednostavne i omogućuju sami rad, bez potrebe profesionalnih stručnjaka.

Načelo spajanja dvije cijevi u jednu cjelinu sastoji se u primjeni napona na spiralu spojenu u cijevni spoj. Zbog toga se spojnica zagrijava do potrebne temperature i topi se. Kako bi se rastopila polimerna spojka, koristi se poseban uređaj koji opskrbljuje potrebni napon s oblikovanim elementom.

Među prednostima tehnologije, treba istaknuti sljedeće:

• jednostavnost primjene zavarivanja u usporedbi s strojevima za lemljenje;
• veća otpornost na mehaničku deformaciju u usporedbi s spojnicom;
• male standardne veličine i težine stroja koji omogućuje radove u terenskim uvjetima;
• mogućnost zavarivanja zglobova s ​​malim međuprostorom.

Tehnologija elektrofuzijskog zavarivanja

• Polietilenske cijevi se nalaze na istoj razini u odnosu jedna na drugu. Ako u setu postoje posebni podesivi vodilici, koristimo ih, ako ne, upravljamo improviziranim sredstvima.
• Izrežite krajeve posebnim rezačem koji omogućava rezanje pod kutom od 90 °.

Važno: Ne možete rezati cijev s nožem ili pilom, jer neće biti moguće postići optimalnu kvalitetu i ravnost rezanja.

• Koristom krpe bez dlačica i odmašćivačem na bazi alkohola pažljivo obrišite krajeve izvana i iznutra.
• Na svakoj od cijevi mjerimo udaljenost od kraja jednaku polovici spojke i označimo ga s posebnim bijelim markerom.
• Preko cijele mjerene udaljenosti uklonimo površinski sloj. U tu svrhu koristimo posebni strugalicu, koji je uključen u paket stroja za zavarivanje.

Važno: Ni u kojem slučaju takav rad ne bi trebao biti izveden pomoću brusnog papira jer će pojedina zrna abraziva u polietilenu učiniti lemljenje nepotrebno.

• Na mjerenom rubu, na kojemu će spojka završiti, ugrađujemo posebnu stezaljku koja će nakon toga omogućiti postavljanje cijevi.
• Očistiti dio cijevi je odmašćen.
• Ugradimo spojnicu na oba kraja i uključujemo opremu za zavarivanje HDPE cijevi. Lijevanje traje oko 4 minute, dok je potrebno oko 10 minuta da se ohladi plastika.

zaključak

Kao što ste mogli vidjeti, povezivanje HDPE cijevi s vlastitim rukama nije tako teško ako imate odgovarajuću opremu. Više korisnih informacija korisnih tijekom instalacije možete pronaći promatranjem videozapisa u ovom članku.
