Zavarivanje polietilenskih cijevi: upute za samostalan rad

01-04-2018
Cijevi

Godinama je najpopularniji i najpopularniji materijal za izgradnju sustava vodoopskrbe i grijanja bio metalne cijevi. Danas se zamjenjuju analognim polimerima, a kao rezultat toga, umjesto tradicionalnih navojnih spojeva, koristi se zavarivanje polietilenskih cijevi.

U ovom članku ćemo govoriti o tome što je proces zavarivanja polimernih proizvoda i kako i s kojim alatima se obavlja takav rad.

Zavarivanje industrijskim kanalizacijom

Prednosti zavarenog spoja

Zavarivanje polietilenskih cijevi zahtijeva dostupnost iskustva i korištenje posebnih alata. Zašto se izbor ovog tipa spajanja elemenata cjevovoda smatra obećavajućim u usporedbi s upotrebom tradicionalnih navojnih elemenata.

Postoji nekoliko razloga za odabir zavarenih spojeva i među njima:

  • dugi vijek trajanja, bez obzira na kvalitetu transportiranog tekućeg medija;
  • nema potrebe za redovitim održavanjem;
  • kratki rokovi za postavljanje;
  • prihvatljiva cijena zavarenih spojeva;
  • apsolutni odsutnost propuštanja osigurava pravilnu instalaciju;
  • estetski privlačan izgled gotovog cjevovoda.

Odabir cijevi

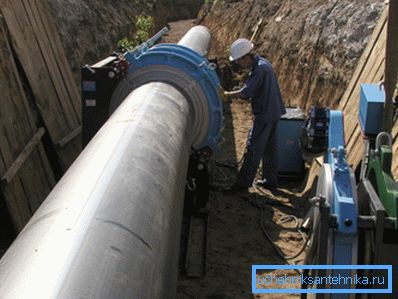

U foto - mehaničkoj instalaciji za zavarivanje polietilenskih cijevi velikog promjera

Jeste li odlučili instalirati vodovod ili sustav grijanja?

U ovom slučaju, potrebno je utvrditi koje su cijevi prikladne za izradu zavarenog spoja.

  • Univerzalno rješenje je polipropilenske cijevi, koje su posebno projektirane za instalaciju pomoću toplinske veze.. Takvi strukturni elementi s istim uspjehom koriste se za uređaj, kako hladnu tako i toplu vodu. Osim toga, cijevi od polipropilena (PP) - ovo je optimalno rješenje za uređenje sustava grijanja, uključujući sustave, "toplog poda".
  • Za uređaj za hladnu vodu možete koristiti proizvode od plastike (PE) i poliviniliden fluorida (PVDF) s oznakom PN 16. Takve cijevi su relativno jeftine, ali podnose radni tlak ne većeg od 1,6 MPa.
  • Za uređaj za grijanje i toplu vodu mogu se nanositi plastične cijevi s oznakom PN 20. Takvi proizvodi mogu izdržati nominalni dugotrajni tlak do 2 MPa.

Važno: Tržište ima ograničen izbor polipropilenskih cijevi ojačanih aluminijskom folijom. Takvi proizvodi na rezu slični su metalnom laminatu, ali namijenjeni su za instalaciju zavarivanjem.

Vrste uređaja za zavarivanje

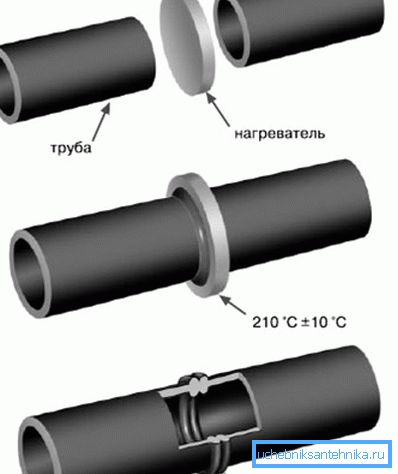

Shema zajedničkog spajanja

Moderna oprema za zavarivanje polietilenskih cijevi predstavlja širok asortiman više ili manje high-tech uređaja, koji se razlikuju po dizajnu, marki proizvođača i, naravno, cijenu.

Gotovo svi uređaji za toplinsku povezanost polimernih cijevi i spojeva, unatoč vanjskim značajkama, imaju mnogo sličnih svojstava. U dizajnu bilo kojeg lemljenja nalazi se grijaći element, regulator napajanja koji je odgovoran za intenzitet grijanja i kućište s ručkama.

No, unatoč očiglednim sličnostima, sve lemljenje na tržištu mogu se podijeliti u sljedeće kategorije:

  • Uređaj za ručno zavarivanje - dizajniran za rad s polietilenskim i polipropilenskim cijevima.

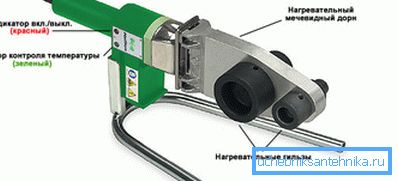

Ručni uređaj

Načelo rada takvih uređaja sastoji se u obradi spojeva između cijevi i spojnice. Upotreba takvih lemilica je moguća ako promjer zavarenih dijelova ne prelazi 50 mm.

Važno: Rijetko postoje ručne izmjene koje rade s promjerom do 125 mm.

  • Mehanički uređaji dizajnirani su za rad s cijevima promjera poprečnog presjeka od 50 mm i više.

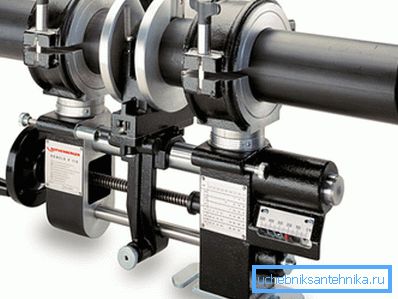

Mehanički stroj za zavarivanje polietilenskih cijevi

Glavna prednost mehaničkih uređaja je operativna svestranost. Takvi lemljenici rade s većinom vrsta plastičnih cijevi.

Nedostaci mehaničke opreme uključuju visoku cijenu i kompleksno upravljanje, koje ne mogu podnijeti svi instalacijski početnici.

U skladu s konfiguracijom grijaćeg elementa se razlikuju ravne (xiphoid) i jezgrene modifikacije kućanstva. Prema većini stručnjaka, upotreba modifikacija štapa je poželjnija jer takvi uređaji omogućuju rad na teško dostupnim mjestima ili skučenim uvjetima.

Odabir uređaja za zavarivanje u kućanstvu

Kao što je već napomenuto, svi lemljenici za cijevi mogu biti ručno ili mehanički po principu. Štoviše, ako su prethodnici dizajnirani za rad s malim promjerima, potonji su pogodni za industrijsku upotrebu.

Budući da većina novajlijih instalacija stječe alat za izgradnju kućanskih cjevovoda, to je ručna izmjena najbolji izbor, a očigledni su razlozi za to:

  • Cijevi za lemljenje alata s promjerom poprečnog presjeka do 50 mm. Istodobno, većina domaćih sustava grijanja i vodoopskrbe izgrađena je pomoću cijevi tog promjera.
  • Ručni alati su relativno kompaktni i lagani za upotrebu, što je važno za početnike.
  • Ručni alati su mnogo puta jeftiniji od mehaničkih kolica, pa se stoga mogu kupiti posebno za jednokratnu instalaciju.

Što tražiti kod kupnje kućnog aparata:

  • Dovršavanje - uređaji se isporučuju u prodaji u obliku skupa s određenim brojem mlaznica. Što je impresivnija oprema kupljenog uređaja, to bolje. Najbolji izbor su setovi s setom mlaznica za cijevi promjera 16, 32, 50, 110 mm.
  • Snaga je važan parametar, jer ovisi o tome koliko će se brzo provesti instalacija. U pravilu, za uređaje kućanskih cjevovoda mogu se mijenjati maksimalne snage do 1 KW.
  • Brand nije najvažniji parametar, jer nije toliko važan brand proizvođača, već zemlja u kojoj je uređaj napravljen.

Poželjno je kupiti ne turske, a ne kineske proizvode, ali uređaje proizvedene u Europi, primjerice u Češkoj Republici. Takvi uređaji nisu puno skuplji, ali razlika u cijeni u potpunosti je opravdana visokom kvalitetom i pouzdanosti instrumenta.

Kako zalijevati

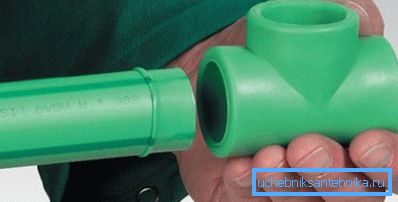

Priključak cijevi i spojnice

Važno: Prije lemljenja kućnih sustava za opskrbu vodom ili grijanja potrebno je vježbati na nepotrebnim komadima cijevi.

Upute za zavarivanje polietilenskih cijevi su kako slijedi:

  • izrezati cijevi na željenu dužinu posebnim škarama;
  • zagrijati lemljenje;
  • Stavili smo spoj na stranu lemljenika, gdje se nalazi uži grijaći rukav, a cijev se umetne u odgovarajuću rupu s druge strane;
  • brojati do oko 15, nakon čega ćemo ukloniti cijev i spoj;
  • Umetnite cijev u spojnicu i pričekajte dok se plastika ne ohladi.

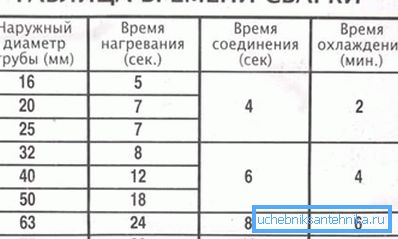

Tablica zavarivanja polietilenskih cijevi, kojom je moguće izračunati vrijeme potrebno za grijanje

Važno: Navedene upute su prikladne za zavarivanje kućanskih sustava od plastičnih dijelova. Za rad s većim dijelovima promjera izrađenih od ostalih polimernih materijala, korisni su posebni tablice, gdje su naznačeni omjeri promjera, debljine stijenke i vremena potrebnog za grijanje.

zaključak

Sada znate kako i s kojom opremom su zavarene polietilenske cijevi. Gore navedene informacije mogu se primijeniti u praksi, odabirom lemljenika i instalacijom cjevovoda.

Postoje pitanja koja trebaju pojašnjenje? Odgovore na njih možete pronaći promatranjem videozapisa u ovom članku.
