Zavarivanje polipropilenskih cijevi: 8 glavnih stupnjeva

Plastične cijevi se trenutno koriste u vodovodima posvuda. I jedan od razloga njihove široke popularnosti je lakoća montaže - zavarivanje polipropilenskih cijevi uz pomoć lemljenja je dostupan većini vlasnika kuća. Radi se o ovom procesu i bit će raspravljano dalje.

Jednostavnost povezivanja - jedan od razloga za popularnost

Opće odredbe

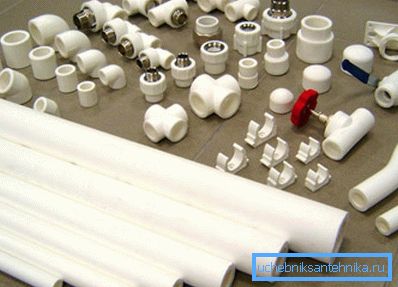

Fotografija polipropilenskih cijevi i spojeva

Za početak ćemo malo pažnje posvetiti izravno plastičnim cijevima, odnosno njihovim pozitivnim i negativnim karakteristikama kako bismo bolje razumjeli što ćemo morati suočiti.

dostojanstvo

  • Niska cijena. Značajno jeftiniji od sličnih proizvoda iz drugih materijala.
  • Jednostavnost obrade. Jednostavno za rezanje.
  • elastičnost. Transport je i pohranjen u iskrivljenom izgledu.

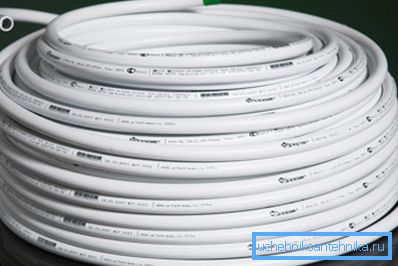

Zavojnica od polipropilena
  • Mala težina. Ne zahtijeva pojačano pričvršćivanje.
  • Prijateljstvo okoliša. Zadovoljava sve sanitarne standarde.
  • Otpornost na korozivne procese. Vrlo važan aspekt podliježe stalnom kontaktu s vodom.
  • Dugi radni vijek. Ispravno služite najmanje pedeset godina.
  • Jednostavna instalacija lemljenjem, o čemu ćemo detaljnije govoriti kasnije.

mane

  • Ograničenje temperature od + 95 stupnjeva Celzijusa. S jedne strane to je jasan nedostatak u radu, ali s druge strane to je ta kvaliteta koja omogućuje zavarivanje u životnim uvjetima.

Savjet: u slučaju korištenja plastičnih cijevi u sustavima grijanja, gdje je u slučaju teških mrazova moguće opskrbiti nosač topline iznad dozvoljene brzine, preporučuje se uporaba ojačanih proizvoda. Oni su u stanju tolerirati puno višu temperaturu.

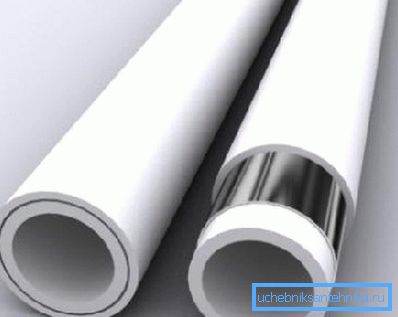

Pojačana zaštita od pregrijavanja
  • Relativno slaba otpornost na mehanički stres. To je, na primjer, postavljanje autoputa polipropilena ispod kolovoza kategorički ne bi trebalo biti bez dodatne zaštite.

Provedba lemljenje

Polipropilenske cijevi za zavarivanje, kako to nazivaju procesom, lemljenje je najracionalniji i pouzdaniji način povezivanja s vlastitim rukama. Također koristi različite cijevne armature za uređenje visokokvalitetnog i prikladnog cjevovoda.

Upute za zavarivanje polipropilenskih cijevi sastoje se od nekoliko uzastopnih faza, koje ćemo pažljivo ispitati.

Faza 1: priprema alata

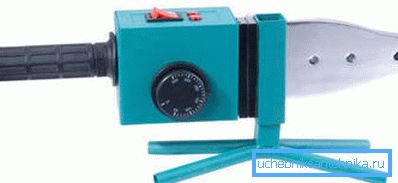

Elektro lemljenje za lemljenje plastičnih cijevi
alat imenovanje
Lemljenje Stvara temperaturu potrebnu za taljenje polipropilena
Posebne mlaznice Dopustite da zagrijte proizvode na pravim mjestima.
rezač Izvrsuje rezanje cijevi na pravu duljinu
marker Primjenjuje nužnu oznaku
Mjera trake Izvršava potrebna mjerenja
aparat za brijanje Uklanja sloj za pojačanje.

Savjet: prilikom odabira lemljenja za domaće potrebe ne biste trebali trošiti novac na skupu jedinicu s velikom snagom jer ovaj parametar utječe samo na vrijeme zagrijavanja, ali ne i na kvalitetu samog lemljenja.

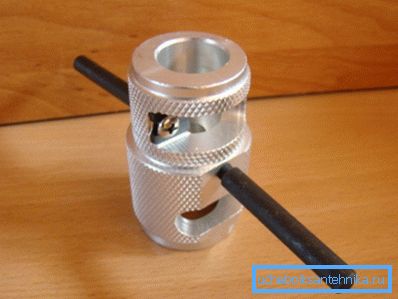

Metalni brijač

Faza 2: izbor cijevi i fitinzi

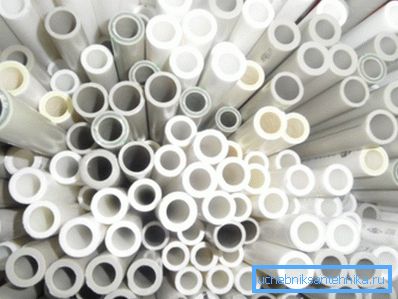

Asortiman odgovarajućih plastičnih cijevi

Pri odabiru komponenata cjevovoda treba imati na umu da se proizvodi ne smiju međusobno unositi u hladnom stanju. To jest, debljina cijevi mora prijeći unutarnji promjer spojnice. Zbog toga je zajamčena čvrstoća i nepropusnost veze.

U ovom slučaju dolazi do razumnog pitanja: je li moguće zavarivati ​​polipropilenske cijevi od različitih proizvođača? Tu se može pojaviti odstupanje između pojedinih elemenata, što može nepovoljno utjecati na kvalitetu cijelog budućeg sustava. Stoga je preporučljivo koristiti proizvode jednog proizvođača i, po mogućnosti, dokazano.

Cijeli trošak zavarivanja polipropilenskih cijevi s jednostranom izvedbom, zapravo, leži u ukupnom trošku gore navedenih materijala.

Faza 3: Označavanje i rezanje

Rezanje škarama za plastične cijevi

Čak i takav jednostavan proces ima nekoliko nijansi:

  • Stavili smo oznaku prema veličini segmenta koji nam je potreban, dodajući još nekoliko milimetara koji će se rastopiti tijekom procesa zavarivanja.
  • Mi nudimo posebne škare strogo okomito na proizvod.
  • Rezali smo jednim glatkim, ali čvrstim pokretom ruke.

Savjet: ako je vanjski promjer cijevi veći od 63 mm, preporučljivo je koristiti piljevinu za rezanje, jer škare jednostavno neće uzeti takvu debljinu.

Faza 4: Skupština za zavarivanje

Ugradite mlaznice prije uključivanja lemljenja
  • Stavili smo lemljenje na noge na ravnu i tvrdu površinu.
  • Pomoću šesterokutnog ključa na jednoj strani uređaja u posebnom utoru, popravite metalnu PTFE premazanu čahuru koja će zagrijati cijevi.
  • S druge strane, na sličan način pričvrstite svornjak, koji je dizajniran da zagrije priključak.

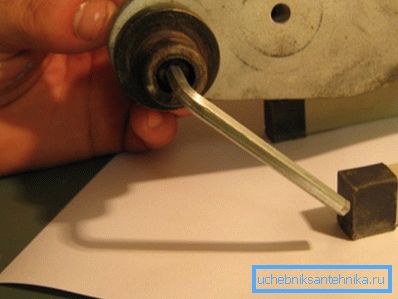

Učvršćivanje šesterokutnog svornjaka

Savjet: Ako su plastični savjeti zaglavljeni na mlaznicama, ne biste ih trebali odrezati nožem jer možete oštetiti premaz Teflon. Bolje je zagrijati jedinicu i nježno, tako da se ne gori, obrišite ih krpom.

Faza 5: Priprema komponenti

U ovoj fazi treba poduzeti četiri važna koraka:

  • Od ruba cijevi stavimo na stranu udaljenost jednaku dubini spojnice, dodamo nekoliko milimetara i označimo ovo mjesto markerom ili olovkom. Na toj je ocjeni potrebno da se proizvod uranja, a ne dublje, kako bi se izbjeglo eventualno smanjenje poprečnog presjeka.

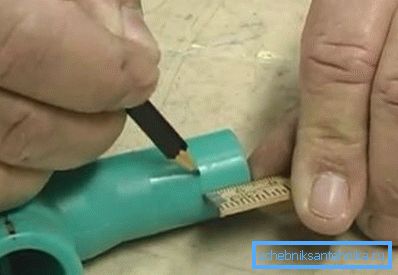

Oznaka kontrole ronjenja
  • Skinite širinu nožem. Zbog toga se rastopljeni rub ne precizira na ulazu.
  • Ako se koriste armaturni proizvodi, uz pomoć brijanja uklonimo gornji sloj polipropilena i folija. Važno je napomenuti da ako se umjesto folije u proizvodnji staklenih vlakana koristi, možete odmah nastaviti do lemljenja.
Koristite aparat za brijanje kako biste uklonili sloj za pojačanje

Stadij 6: Komponente topljenja

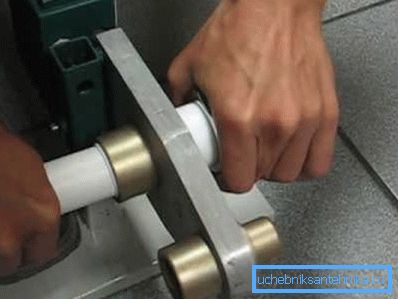

Grijanje cijevi i spojnice

Koje temperature trebate zavarivati ​​polipropilenske cijevi vlastitim rukama? Da bismo odgovorili na ovo pitanje, razmotrimo učinak procesa grijanja na ovaj materijal:

grijanje efekti
95 okoC Nema
140 okoC Gubitak snage javlja se, oblik se počinje mijenjati.
260 okoC Prijelaz u tekuće stanje agregacije

Posljedično tome, temperatura zavarivanja polipropilenskih cijevi je 260 stupnjeva Celzija. To je ono što ugrađujemo na lemljenje.

U trenutku kada se uređaj zagrije do željene razine, indikatorsko svjetlo će izaći, što će poslužiti kao signal za daljnje postupke:

  • Postavili smo ga na svornjak.
  • Umetnite dio cijevi u spojku.

Savjet: preporuča se pričvršćivanje glave u vremenu, budući da su zidovi obično deblji i zagrijavaju, pa je potrebno dulje vrijeme.

  • Čekamo sve dok se rubovi proizvoda ne počnu taljivati, stvarajući neku vrstu valjka, nazvanog burr. Vrijeme zavarivanja polipropilenskih cijevi detaljno je opisano u sljedećoj tablici:
Nominalni vanjski promjer, mm Vrijeme reflanja, sek Maksimalna tehnološka stanka, s Vrijeme hlađenja, sek
16 5 4 120
20 5 4 120
25 7 4 120
32 8 6 240
40 12 6 240
50 18 6 240
63 24 8 360
75 30 8 360
90 40 8 360
110 50 10 480

Korak 8: uspostavljanje veze

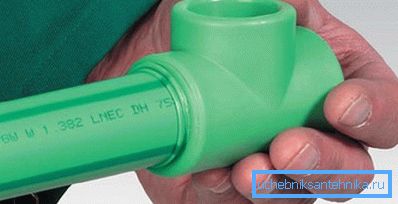

DIY zavarivanje polipropilenskih cijevi može obaviti svatko.

Nadalje, tehnologija zavarivanja polipropilenskih cijevi je sljedeća:

  • Nakon vremena potrebno za topljenje, uklonimo proizvode iz mlaznica.
  • Umetnite cijev u spojnicu strogo uzduž osi na prethodno postavljenu oznaku.

Savjet: nikad ne okrećite dijelove. Kao rezultat takvih akcija formiraju se valovi koji ometaju čvrstoću veze.

  • Čekamo nekoliko sekundi - zavarivanje je gotov. Možete nastaviti na sljedeće dijelove.

zaključak

Plastični cjevovodi nisu samo praktični i ekonomični, nego i jednostavni za ugradnju. Naoružan jednostavnim alatom za lemljenje, možete lako povezati sve potrebne elemente vlastitim rukama. Glavno je slijediti gore navedene smjernice.

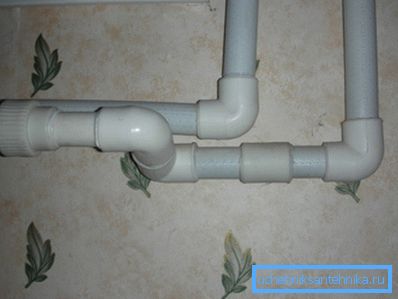

Završeni vodovod od polipropilenskih cijevi

Video u ovom članku pružit će vam dodatne informacije koje su izravno povezane s pregledanim materijalima. Budite oprezni i uspjet ćete!
