Aluminijska radijatorska sekcija: tehnička svojstva
Konvektori grijanja od neželjeznih metala postaju sve popularniji. Želimo razmotriti glavni strukturni element takvog radijatora - odjeljak, i saznati koliko je vata u jednom dijelu aluminijskog radijatora, koje su njegove dimenzije i druge karakteristike. Također ćemo vam reći kako izračunati broj dijelova aluminijskog radijatora nužnog za grijanje određene prostorije.
Tehničke značajke radijalnoga radijatora
dizajn

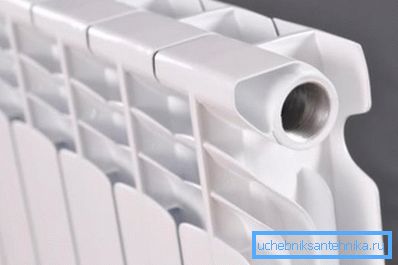

Sekcijske baterije imaju gotovo isti dizajn. Oni su sustav dvaju vodoravnih spremnika povezanih vertikalnim kanalima. Na okomitim cijevima van, postoje ploče za ploče, koje tvore kanale za kretanje konvekcijskih struja i povećavaju površinu toplinske interakcije.
Udaljenost između ploča je odabrana tako da konvekcijske struje nisu laminarne, već burne. To povećava intenzitet interakcije zraka s površinom kućišta.

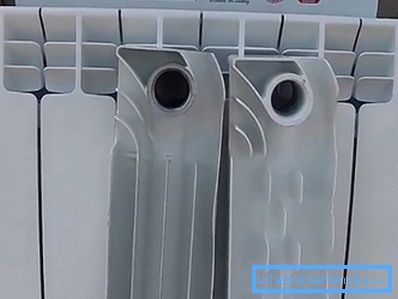

Dizajn je podijeljen na jednake dijelove. Jedan takav dio uključuje vertikalni kanal i dva elementa kolektora, jedan od vrha, a drugi od dna. Element kolektora s vertikalnim kanalom tvori T-oblikovanu spojnicu, pri čemu su dvije otvorene rupe prilagođene da se kombiniraju s drugim sličnim rupama za sakupljanje kolektora.

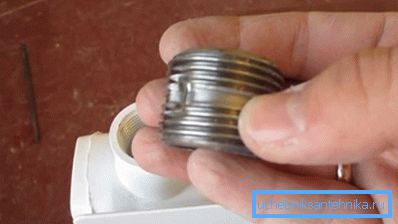

Dijelovi se spajaju pomoću posebne bradavice s brtvom.
Ako je dio ugrađen s rubom, rupica se zatvara s utikačem ili se koristi za spajanje napajanja, povratnog ventila ili ventila.
Razmotrite rad akumulatora sličnog dizajna:
- Dijelovi se montiraju u jednu bateriju, cijev za dovod rashladne tekućine je spojena na jednu od rupa, izlazna cijev otpadne tekućine je spojena na drugu, Mayevsky ventil se koristi za odvod viška zraka na treći, četvrti otvor je zatvoren utikačem;
- Rashladno sredstvo ulazi u kolektor i postupno popunjava cijeli uređaj. Aluminij ima visoku toplinsku vodljivost, oko četiri puta veći od čelika. Stoga tijelo počinje brzo zagrijavati;

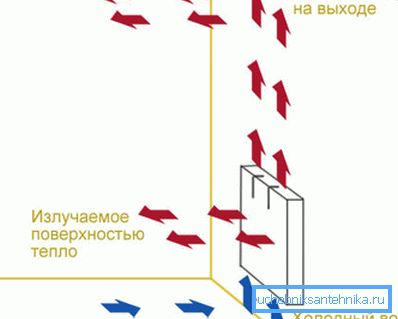

- Zagrijana površina konvektora počinje emitirati toplinsku energiju. Udio toplinskog zračenja u infracrvenom rasponu čini oko 50 - 60% ukupnog prijenosa topline uređaja;
- Zrak u dodiru s površinom tijela počinje se zagrijati zbog izravnog prijenosa topline. Pod djelovanjem gravitacije, grijane mase počinju se kretati prema gore kroz kanale formirane rubovima konvektora, a novi dijelovi hladnog zraka izvlače se u bateriju odozdo;
- Uređaj počinje raditi kao gravitacijska pumpa. Protok zraka koji prolazi kroz kanale zauzima karakter vortexa koji zbog miješanja povećava prijenos topline ploča.

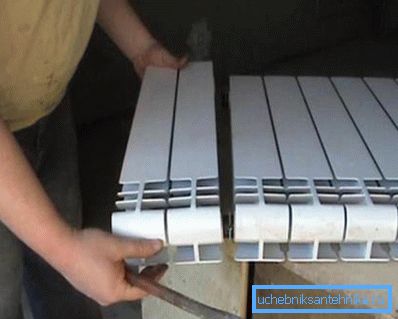

Obratite pažnju! Glavna prednost dizajna je sposobnost da s vlastitim rukama mijenjate snagu i veličinu uređaja.
Karakteristike i značajke
Glavna tehnička karakteristika svakog grijalice je njegova toplinska snaga. To je količina topline koju uređaj prenosi u okoliš po jedinici vremena. Izmjereno u kcal / satu ili vatu.
Snaga ovisi o mnogim čimbenicima, među kojima se smatraju glavni:
- površina uređaja;
- temperatura rashladne tekućine;
- kanalni kapacitet (koliko litara u jednom dijelu aluminijskog radijatora);
- termalni tlak;
- materijalna toplinska vodljivost;
- dizajn stambenog prostora;
- način povezivanja feed i povratak.

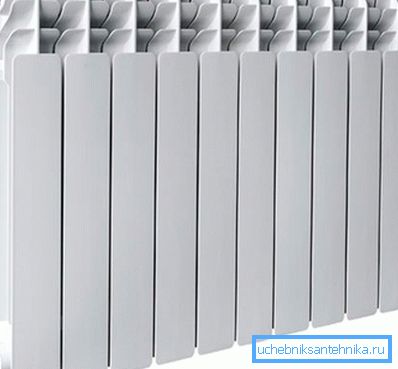

Budući da nije instaliran maksimalni broj dijelova u aluminijskom radijatoru, a različiti uređaji imaju različite veličine, bolje je uzeti u obzir parametre jednog zasebnog dijela, a zatim odrediti karakteristike baterije dodavanjem vrijednosti svakog od njegovih dijelova.
Detaljnije razmotrite tehničke specifikacije:
| Tehničke specifikacije | Vrijednosti parametara |

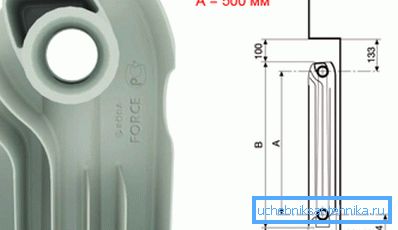

| Visina (udaljenost središta) | 250, 300, 350, 400, 450, 500 mm. Najčešće veličine su 350 do 500 mm. Vertikalni modeli mogu doseći visinu od 1 do 2 metra. |
| dubina | Za standardne modele 80 - 140 mm |
| širina | Za većinu proizvoda 80 mm |
| kapacitet | 0,25 do 0,5 litara |
| Debljina stijenke | 2 - 3 mm |
| Područje za prijenos topline | 0.4 - 0.6 m? |
| snaga | 80 - 220 W, češće 140 - 160 W |
| Maksimalna temperatura nosača topline | 130 ° C |
| Radni tlak | 6 - 24 atm. |
Obratite pažnju! Za spajanje na centralizirane sustave dovoda rashladnog sredstva treba odabrati modele s maksimalnim pritiskom od najmanje 45 atm. i radni tlak od najmanje 16 atm.
Određivanje broja sekcija
Često se pitaju koliko se jedan dio konvektora zagrijava, kako izračunati broj sekcija itd. Detaljni i točni izračun gubitka topline bit će vrlo težak, ali instrukcija vam omogućuje da koristite pojednostavljene formule.
Prema normama SNiP, za grijanje jednog četvornog metra prostorije s visinom stropa od 2,4 do 2,8 metara, potrebno je oko 100 W toplinske energije. To jest, ako razmotrimo površinu takve prostorije za 100, dobivamo potrebnu snagu grijanja.
Tada ćemo moći pronaći odgovarajući uređaj u smislu parametara, dizajna i kvalitete te vidjeti njegove karakteristike putovnica. Bit će navedena sektorska snaga.
Podijelimo prethodno utvrđenu snagu grijanja prostorije u kapacitet presjeka, rezultat je zaokružen i dobivamo broj sekcija potrebnih za određenu prostoriju.
Obratite pažnju! Ovdje treba napomenuti da je navedena snaga često precijenjena zbog činjenice da se pretpostavlja opskrba nositeljem topline pri temperaturi od 100 ° C, što je malo vjerojatno u stvarnim uvjetima. Treba voditi činjenicom da je stvarna snaga obično u rasponu od 140 do 160 vata.
zaključak

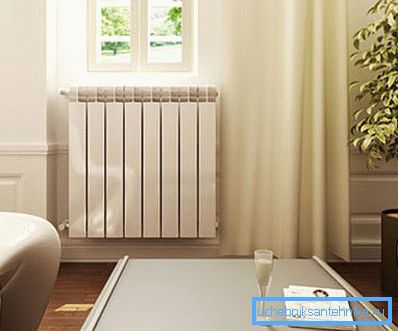

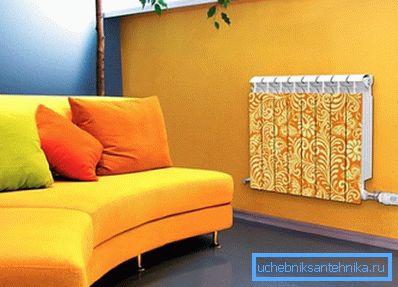

Aluminijske baterije za grijanje pouzdano zauzimaju mjesta na građevinskom tržištu. Ove jedinice imaju prikladnu sekcijsku podjelu koja pojednostavljuje njihovo odabir, montažu i ugradnju. Pogledajte videozapis u ovom članku i saznajte više o ovoj temi.
