Armatura za radijatore i montažni pribor: odabir i primjena

Odlučio sam da samostalno skuplja sustav grijanja u seoskom domu? U tom slučaju morate pronaći potrebne dijelove. I prije svega potrebni su vam elementi za radijatore i dijelove za planirane radove.

Danas se svugdje koristi veliki broj različitih shema za gradnju sustava grijanja, pa se u širokom rasponu prikazuju i fitinzi za spajanje radijatora grijanja.

Razni elementi za zaključavanje i povezivanje za projektiranje sustava grijanja

Ponekad nije neophodno da nepripremljeni kupac razumije raznolikost dijelova namijenjenih za montažu sustava grijanja predstavljenih u specijaliziranim prodavaonicama. U međuvremenu, o ispravnosti izbora i ispravnosti upotrebe ventila i komponenata ovisi o učinkovitosti i funkcionalnosti gotovog sustava.

Varijante pribora i dijelova potrebnih za uređaje za grijanje

Ovako izgledaju baterijski grijaći radijatori s priključcima za dno priključka

Kao što je već spomenuto, kako bi pravilno instalirali i pokrenuli akumulator, potrebno je pravilno odabrati određeni broj dijelova, uključujući:

  • ventili i upravljački ventili;
  • spojni elementi;
  • montažni elementi.

Pri izboru navedenih proizvoda potrebno je obratiti pažnju ne samo na njihovu kvalitetu, već i na kompatibilnost s uređajima za grijanje koje namjeravate instalirati vlastitim rukama.

Detaljnije razmotrite svaku od ovih kategorija.

Ventili za grijanje dijelova

Ventili su dostupni u sljedećim kategorijama uređaja:

Ručni termoventil
  • Ručno i automatsko termičko odzračivanje (ventili) su elementi namijenjeni za reguliranje protoka rashladnog sredstva na uređaje za grijanje. Korištenje automatskog termo-ventila u kombinaciji s toplinskim glavama omogućuje postizanje značajnih ušteda u korištenju energetskih izvora optimiziranjem rada sustava grijanja kao cjeline.
Automatski ventilator topline

Ručni termo-ventili su jednostavni uređaji, čiji je dizajn u mnogočemu sličan onom uobičajenom slavinom za vodu. No, ako obična slavina, u pravilu, radi u dva položaja (otvorena i zatvorena), tada ručni termo-ventila osigurava glatku kontrolu kružnog toka.

Obje kategorije opreme instalirane su na cijev za dovod rashladnog sredstva ili izravno na ulazu u bateriju. Ako ugradnja ručnog ventila ne podrazumijeva nikakva ograničenja na mjesto, tada se automatski termo ventili moraju instalirati na takav način da toplinski tok zraka ne utječe izravno na njega;

Moderni ventili, izrađeni u retro stilu
  • Ručni ventili za zatvaranje - uređaji koji se koriste za potpuno preklapanje područja protoka cjevovoda. Uređaj radi u dva položaja "otvoren" i "zatvoren" i ugrađen je na dovod rashladnog sredstva ispred termalne glave. Korištenje ventila za zatvaranje zbog potrebe za isključivanjem rashladnog sredstva u popravku ili zamjeni baterije;
  • Termička glava Ovo je uređaj koji se sastoji od povratnog ventila, senzora i mehanizma za izvođenje.
Termostat s kontroliranim mikroprocesorom

Uređaj se koristi za podešavanje intenziteta rashladnog sredstva u skladu s temperaturom u sobi.

Različite verzije s vanjskim i integriranim senzorom. Odabir određenog modela određen je značajkama instalacijskog rada. Termičke glave mehaničkog djelovanja i modeli s mikroprocesorskim tunerom također se razlikuju;

Važno: Statistika o korištenju termalnih glava, pod uvjetom da su ispravno instalirana, ukazuje na dvadeset posto uštede u potrošnji energije. Stoga, unatoč činjenici da je cijena nekih modela visoka, takvi troškovi u potpunosti su opravdani nižim naknadama za potrošenu električnu energiju ili prirodni plin.

  • Odstranjivači zraka hladnjaka - Vrsta ventila dizajnirana za automatsko uklanjanje zraka iz baterija i time reguliranje tlaka u sustavu.
Automatski remover zraka

Uređaji ovog tipa podjednako su potrebni pri uređenju centraliziranih i autonomnih sustava.

povezivanje armature

Standardni set za baterije promjera? jedan centimetar

Upute za ugradnju baterija podrazumijevaju potrebu korištenja posebnih spojnih elemenata - priključaka. Kroz ove dijelove možete povezati cjevovod s grijačem i istodobno osigurati nepropusnost veze.

Završetak većine radijatorskih grijača ne uključuje priključke, pa je stoga potrebno nabaviti ove proizvode u dodatnom redoslijedu.

Priključci potrebni za ugradnju uređaja za grijanje su samostalno realizirani u obliku posebnih ili univerzalnih setova. Komplet sadrži dvije utične utičnice namijenjene za dovod i povratni priključak, te dva utikača dizajnirana za čvrsto zatvaranje dva preostala otvora. Ako se nabave više otvora, ne dva, već četiri utikača.

Važno: Unatoč činjenici da su spojnice opskrbljene gumenim brtvenim prstenima, za veću čvrstoću priključaka tijekom instalacije preporuča se uporaba fum-tape.

Montažni elementi

Na nosačima za sliku za zidnu montažu

Prilikom planiranja instalacije baterija morate zapamtiti da će ti uređaji imati nešto za popravak u određenom položaju. S obzirom na znatnu težinu grijača ispunjenih vodom, treba odabrati izbor pričvršćivača s posebnom odgovornošću.

Sva pribora koja se stavlja na prodaju može se podijeliti u dvije opće vrste: modifikacije namijenjene ugradnji na zid i izmjene za podnožje.

Armatura za zidnu montažu uređaja za grijanje predstavlja širok raspon različitih zagrada. Metalne zagrade se razlikuju po veličini, konfiguraciji i načinu pričvršćivanja. Kao rezultat toga, možete odabrati opciju koja će najbliže odgovarati značajkama planiranog rada.

Među rasponima zidnih zagrada zabilježimo sljedeće vrste:

  • čelični zatvarači s mogućnošću prilagodbe za visinu i na let;
  • pričvršćivači od lijevanog željeza;
  • tip pin za pričvršćivanje čelika (duljina 170-300 mm);
  • čelična traka s nosačima učvršćena na njemu;
  • kutni ojačani čelični nosači;
  • standardne zidne konzole s plastičnom brtvom.
Primjer korištenja U-oblika nosača

Armatura za podno grijanje uređaja za grijanje instalira se izravno na podnu podnicu i preuzima težinu akumulatora.

Među tim zagradama bilježimo sljedeće vrste:

  • Podupirači u obliku slova U su vertikalne stalke koje se na podnožju podnice postavljaju s klinovima. Na vrhu je ugrađen uređaj za grijanje koji je pričvršćen na stalak s krutom U-oblikovanom stezaljkom, zategnuta vijcima;
  • "Lanac" - u ovoj vrsti nosača, umjesto krutog jarmom, upotrijebljen je fleksibilan lanac sličan dizajnu lanca bicikla;
  • "Fork" - ova vrsta pojačanja ne podrazumijeva kruto pričvršćivanje jer se baterija uklapa na vrh i ne privlači ništa. Kao rezultat toga, radijator održava potrebnu poziciju zbog vlastite težine. Zbog toga se u kombinaciji sa zidnim držačima treba koristiti nosač u obliku utikača.

Pregled proizvođača opreme za grijanje radijatora

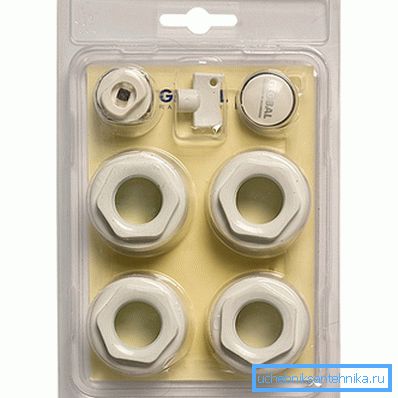

Izvorni set za globalne baterije robnih marki

Do danas, raspon ventila za povezivanje baterija predstavljaju proizvodi različitih marki.

Razmislite kratko o brandovima.

  • Global - poznati talijanski brend, koji proizvodi ne samo uređaje za grijanje, već i širok raspon visokokvalitetnih komponenti;
  • Oaza je kineska robna marka čiji su proizvodi predstavljeni zagradama raznih vrsta za lijevano željezo, aluminijske, bimetalne i čelične baterije;
  • Elsotherm i Apriori su zaštitni znakovi domaće tvrtke ELSO Group. Pored samih uređaja za grijanje, ovaj brand prodaje se širok asortiman originalnih okova;
  • Radena je talijanski brand koji proizvodi originalne rebar komplete za svoje baterije.

Važno: Na prodaji, uz originalne dijelove marki koje proizvode radijatore, možete pronaći proizvode "bez imena". Kako anonimni proizvodi ne mogu biti sigurni, stoga je bolje kupiti komponente iste marke koja proizvodi radijator.

zaključak

Sada kada znamo kakvi su elementi i pribor potrebni za instaliranje baterija, možemo kupiti sve što je potrebno za montažu sustava grijanja.

Postoje pitanja koja trebaju pojašnjenje? Više informacija možete pronaći gledanjem videozapisa u ovom članku.
