Axonometrija sustava grijanja: poznavanje terminologije i

Što je to - apsonometrija grijanja? U ovom materijalu moramo se vratiti u školu i ponovno se upoznati sa zaboravljenim terminom. Osim toga, pokušat ćemo saznati koja pravila treba slijediti izradom aksonometrijskih dijagrama za sustave grijanja.

definicija

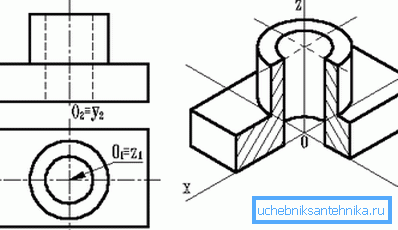

Izraz aksonometrija dolazi iz Grčke i dolazi od dvije riječi: osi i mjera. Značenje pojma je na grafičkoj slici trodimenzionalnih objekata projektiranjem na ravninu.

Kako se objekt projicira:

1. Povezan je s tri koordinate osi.
2. Odabrana je takozvana ravnina slike na koju se objekt treba projicirati.

Napomena: nijedna osi koordinata ne bi smjela biti paralelna s njom.

1. Sve točke objekta projicirane su na ravninu.

Budući da ravnina slike nije paralelna s bilo kojom osi koordinata, duž svih osi projekcija će imati odstupanja od stvarnih dimenzija segmenata.

Ovisno o tome kako se distorzije distribuiraju duž osi, može se nazvati aksonometrija:

• izometričke. U ovom slučaju iskrivljenost svih osi jednaka je.

• dimetric. Jednako izobličenje duž dvije osi.
• u tri točke - sva izobličenja imaju različita značenja.

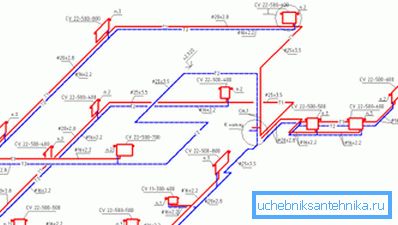

Axonometrijska shema sustava grijanja samo je njegova projekcija na ravnini koja nije paralelna sa zidovima zgrade ili podovima. Projekcija označava elemente sustava i njihove osnovne parametre.

Regulatorni zahtjevi

Iscrpno su navedeni u GOST 21.602-2003, koji uređuje pravila za izradu dokumentacije za sustave građevinskih inženjerstva (uključujući grijanje). Odaberite iz teksta dokumenta glavne točke koje su izravno povezane s našim predmetom.

Opće odredbe

Elementi sustava grijanja dodjeljuju se oznaka koja se sastoji od oznake i serijskog broja u okviru ove sheme. Koje se oznake upotrebljavaju?

Za neke grafičke simbole, dokument se odnosi na povezane GOST:

• Cjevovodi trebaju biti označeni prema GOST 21.206 - 93.

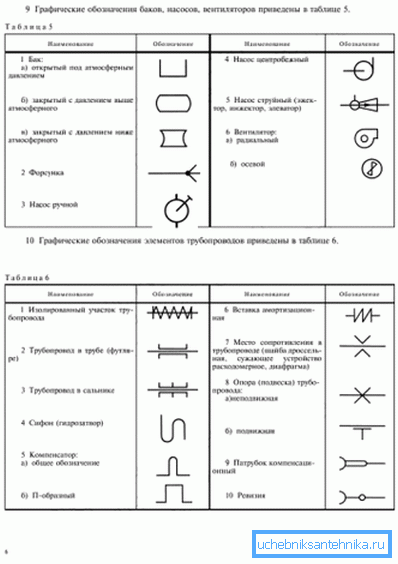

• Nazivi odzračnih ventila, prigušnica, ventila za zatvaranje, radijatora itd. mogu se naći u GOST 21.205-93.

Osim toga, među općim odredbama postoji niz dodatnih zahtjeva za crteže.

• Oznake visine označene su na produžnim linijama ili kontura elemenata.
• Axonometrijska shema grijanja može se provesti na skali od 1:50, 1: 100 i 1: 200.

Popis određene opreme i parametara

Na shemi sastavljenom vlastitim rukama treba navesti sljedeće:

1. Cjevovodi s promjerima.
2. Toplinska izolacija dijelova cjevovoda. Grafički je prikazana.
3. Razine osovine svih cjevovoda su u odnosu na nulu.

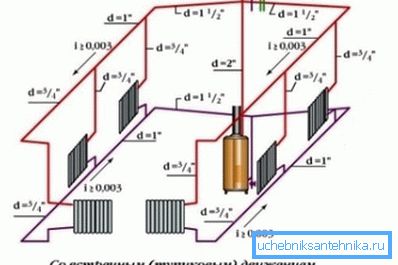

4. Boce punionice (naravno, gdje su potrebne - u gravitacijskim sustavima i kućama gornje flašure).

1. Ako postoje horizontalni dijelovi ispuna - veličine odjeljaka.
2. Podupirači, ekspanzijski spojevi i suspenzije.

Važna točka: u ovom slučaju slika se isporučuje s uklanjanjem polica, iznad koje označava vrstu elementa. Ispod polica treba biti naznačeno da odgovara elementu dokumenta.

1. Zaporni ventili. U tom se slučaju koristi polica za preuzimanje, iznad koje je naznačeno vrsta i promjer (DN) armature. Ispod je oznaka elementa u katalogu.
2. Voditelji i planeri (vodoravni dijelovi) s natpisima.
3. Radijatori, konvektori i drugi uređaji za grijanje.

Obavezno je naznačiti njihov tip i osnovne parametre:

• Broj dijelova odsječnog radijatora.
• Broj sekcija (cijevi) registra i njezina duljina.
• Broj i duljina rebrastih cijevi.
• Za ostale uređaje za grijanje - njihov tip.

1. Oznake postrojenja (kotlovi, peći s izmjenjivačima topline, toplinske pumpe, sklopovi dizala, cirkulacijske crpke za grijanje itd.).
2. Ugrađeni uređaji (uljne čaše za regulaciju temperature i izlazi za instaliranje upravljačkih ventila, omogućujući mjerenje tlaka).
3. Sami su instrumenti za mjerenje parametara sustava i mjerenje topline.

Zanimljivo: GOST omogućuje višekatnim zgradama napraviti detaljnu shemu samo za podzemni dio zgrade. U tom se slučaju izvedba ožičenja uspona i, ako je potrebno, ožičenja na tavanu obavlja odvojeno. Upute se odnose na prekomjernu složenost aksonometrijske projekcije svih komunikacija u, recimo, 16-kata zgrade.

specifikacija

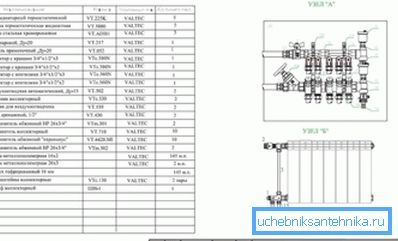

Standard navodi niz zahtjeva ne samo za crteže, već i za njihove specifikacije.

Elementi navedeni u specifikacijama trebaju biti uneseni u njima u sljedećem redoslijedu:

1. Oprema za grijanje (kotlovi, radijatori, itd.).
2. Zatvarači i regulacijski ventili (ventili, ventili za zatvaranje, prigušnice, ventili za zatvaranje).
3. Ostali elementi sustava grijanja (ispusti, otvori za blato).
4. Ugrađene konstrukcije (uljna stakla i grane za regulacijske ventile).

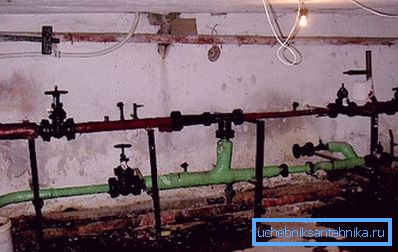

Zanimljivo je: u pravilu, u stvarnim uvjetima, termometri i manometri sami se ne ugrađuju u ugrađene strukture. Cijena uređaja je dovoljno velika; u uvjetima da se ne zatvaraju sigurno podrumi stambenih zgrada gdje je razborito rastaviti ih nakon mjerenja.

1. Cjevovodi (punionice, uspone, linijski brodovi).
2. Toplinska izolacija.

Cjevovodi se unose u specifikaciju za svaki promjer (u pravilu - za povećanje daljinskog upravljača). Različite savijene, prirubnice, križevi za zavarivanje i vijci nisu uneseni u specifikaciju.

zaključak

Nadamo se da će preporuke i normativne reference koje nam dajete pomoći čitatelju pri sastavljanju i čitanju crteža (vidi i članak "Samokrutni sustav grijanja: Značajke uređaja").

Kao i uvijek, priloženi videozapis nudi dodatne informacije. Sretno!
