Baterije za grijanje: pomoć pri odabiru, problemi i rješenja

Što bi mogla biti baterija za grijanje? Koji se materijali koriste za proizvodnju uređaja za grijanje? Što učiniti ako se baterija za grijanje propušta između dijelova ili na košuljici? U našem materijalu pokušat ćemo pronaći odgovore na ova i mnoga druga pitanja.

klasifikacija

Let's saznati po znakovima moderne baterije za grijanje mogu biti klasificirani.

materijal

Za proizvodnju grijaćih naprava mogu se koristiti:

• Lijevano željezo. Karakteristične značajke radijalnih grijača od lijevanog željeza - veliki unutarnji volumen sekcije i znatna težina. Krhkost lijevanog željeza ograničava maksimalni radni tlak u sustavu grijanja na vrijednost od 9-12 atmosfere.

Usput: u normalnom načinu rada centralnog grijanja tlak u krugu ne prelazi 4 do 4,5 atmosfere. Za privatnu kuću s autonomnom konturama, još su skromnije vrijednosti tipične - 1,5 - 2 kgf / cm2.

• čelik. Njegova glavna prednost je mehanička čvrstoća, što omogućuje ne bojati se prekoračenja izračunatih vrijednosti tlaka. Glavni nedostatak je nestabilnost na koroziju; resetiranje sustava grijanja za ljeto znatno smanjuje život grijača.
• aluminijum. Najveća toplinska vodljivost metala nalazi se u blizini ograničene mehaničke čvrstoće. Osim toga, aluminij tvori galvanski par s bakrom; Ako se koriste aluminijske baterije - grijanje se ne smije razrijediti bakrenim cijevima.

Uz izgradnju jednog metala na prodaju mogu se naći bimetalni proizvodi.

Često su dvije vrste bimetalnih grijača:

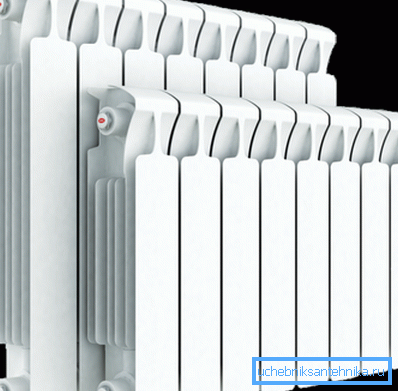

1. Radijatori sa sekcijskim ili čvrste čelične jezgre s aluminijskim omotačem. Čelik daje najveću otpornost na unutarnji tlak (uključujući hidrauličke šokove), a aluminij s visokom toplinskom vodljivošću omogućuje grijanju opremu s perajama s velikom površinom. Jedan od prvaka u izvedbi - monolitni radijator ruske tvrtke Rifar - dizajniran je za radni tlak od 100 atmosfere.
2. Bakar-aluminijski konvektori imaju visoku toplinsku emisiju u kompaktnim veličinama. Bakar je još vodljiviji od aluminija; konvektor je bakrena cijev s rashladnom tekućinom, koja se pritisne na aluminijske lamele.

Konačno, vrijedno je spomenuti i relativno rijetke egzotike. Plastični radijatori su glomazni, krhki i sposobni su obavljati svoje funkcije na temperaturama koje nisu veće od +80 ° C. Radni tlak može dosegnuti samo 2 kgf / cm2; međutim, cijena takvih proizvoda je nešto viša nego kod aluminijskih sekcijskih baterija.

Kao glavna prednost, proizvođači i prodavači spominju malu težinu grijalice (koja općenito ima barem neku vrijednost samo u fazi transporta i instalacije).

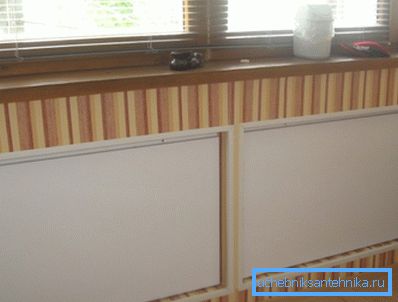

Tzv. Keramičke baterije se uopće ne odnose na zagrijavanje vode. To su električni uređaji za grijanje koji zagrijavaju prostoriju ne konvekcijom, nego prijenos topline infracrvenim zračenjem.

vrsta

Koji su uređaji za grijanje na dizajnu?

• Odsječni radijatori za grijanje su baterije koje se koriste u svim kućama sovjetske konstrukcije i njihovim najmodernijim aluminijskim i bimetalnim kolegama. Prikladni su jer omogućuju dodavanje dodatnih odjeljaka za fleksibilno mijenjanje toplinskih kapaciteta. Ali brtve između dijelova često uzrokuju propuštanje.
• Konvektor. U suštini, oni su samo nekoliko zavoja cijevi s poprečnim rebrima prešanih na njega, što povećava prijenos topline. Dekorativni pokrivači i pokretni zasloni često se instaliraju na konvektoru radi ograničavanja prijenosa topline.
• Lamelarni (ravni) radijatori su dvije čelične ploče sa zavarivanjem duž konture. Rashladno sredstvo se kreće duž prolaza između njih. Zauzimaju minimalan prostor u sobi; Međutim, niska vlačna čvrstoća i skroman vijek trajanja (za kućne ploče - samo 7 godina) čine pločastog hladnjaka upitnu akviziciju.

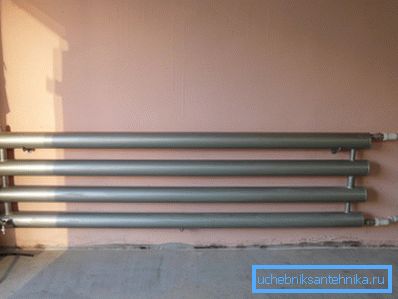

• Registri (cjevaste baterije) su kućanski ili tvornički proizvedeni grijaći uređaji, koji su niz vodoravnih ili vertikalnih čeličnih cijevi povezanih mostovima manjeg promjera.

Umjereno površinsko područje i niska toplinska vodljivost čelika čine registre u potpunosti; Obično se koriste za grijanje garaža, radionica i industrijskih prostorija.

veličina

Najčešći akumulatori za grijanje, koji imaju središnju udaljenost na liniji, jednaki su 500 milimetara.

Međutim, raspon modernog tržišta nije ograničen na njih.

• Niskotlačni (do 400 mm) grijači se koriste s panoramskim prozorima i niskim prozorima.
• Potrebne su značajne (800 - 2400 mm) vertikalne dimenzije radijatora u kojima postoji potreba za visokom toplinskom snagom s nedostatkom prostora.

Metoda instalacije

Većina radijatora namijenjena je za montažu na zid. Nosač se pričvršćuje na zid s čeljustima, pomoću montažnog oružja ili vijaka; jedan radijator zahtijeva od 3 do 7 zagrada ovisno o masi i broju sekcija.

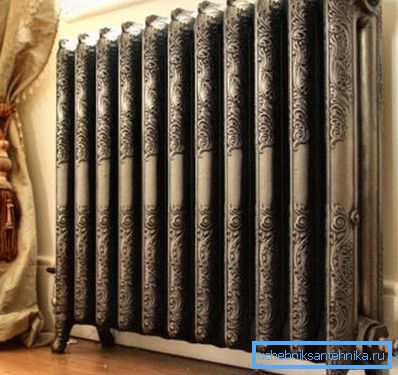

Podne grijače, kao što to ime implicira, ugrađuju se na vodoravnoj površini na nogama. Zahtijevaju ih u slučajevima gdje zidovi imaju nisku sposobnost nosivosti (gazirani beton, ljuska, pokrovne ploče i tako dalje).

proizvođači

Kao i na cijelom tržištu opreme za grijanje, među proizvođačima uređaja za grijanje najviše su ocijenjeni njemački i talijanski brendovi.

U nekim slučajevima njihova je prednost opravdana: na primjer, Kermi pločasti čelični radijatori doista su jači i izdržljiviji od lamela na domaćim čeličnim pločama. Međutim, s bimetalnim i aluminijskim uređajima slika je drugačija.

Usporedimo glavne karakteristike dviju uređaja za grijanje: već spomenutog domaćeg Rifar Monolith i talijanskog Global Style Plus 500.

Razjasniti: u slučaju Monolith radiator iz Rifar, podjela na odjeljke je, naravno, uvjetna.

Nije teško zaključiti ove brojke. Domaći proizvod nadilazi analogni uvoz u svakom pogledu; dok je i 25% jeftinije. Očito, pri odabiru uređaja za grijanje, bolje je gledati na marku, ali na karakteristike.

računanje

kuća

Koliko baterija trebam ugrijati kuću poznate veličine?

Upute za izračunavanje ukupnog učinka topline za sobu smanjuju se na sljedeću formulu: Q = V * Dt * k / 860. U toj formuli V je vanjska (veličina) volumena kuće, Dt je izračunata razlika temperature s ulicom, a k je koeficijent zagrijavanja.

Kako se izračunava parametar Dt i gdje će se k preuzeti?

U prvom se slučaju uzima razlika između standardne vrijednosti unutarnje temperature (+18 - +22 ° C) i prosječne temperature najhladnijih pet dana u sezoni grijanja. Recimo, s prosječnim minimumom od -22 i temperaturom koja se održava u kući od +20 C Dt = 20 - -22 = 42 C.

U drugom, koeficijent se izvodi linearnom interpolacijom iz sljedeće tablice:

Na primjer, za dobro izoliranu kuću (k = 0,8) s volumenom od 300 m3 i prosječnom minimalnom temperaturom siječnja od -32 ° C potreba za toplinskom snagom u kilovatima iznosi 300 * (20 - -32) * 0,8 / 860 = 14,5 kW.

stan

U slučaju stanova sa standardnom visinom stropa (2,5 - 3 metra), lakše se pridržavati norme propisane u SNiP-ovima prije pola stoljeća: jedna kilovata topline odgovara površini od 10 m2. Ako stan ima površinu od 50 m2 - za njegovo grijanje trebate 5 kilovata. Slično se procjenjuje potreba za toplinom za pojedinu sobu.

Aparati za grijanje

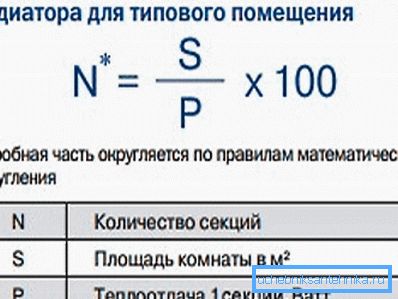

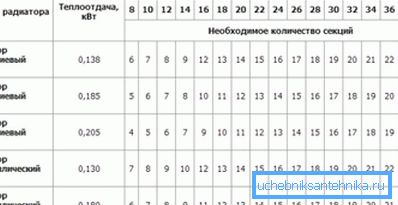

Odabir broja sekcija s poznatim potrebama za toplinom smanjuje se na rješavanje najjednostavnijih jednadžbi: na primjer, 2 kilovata topline može pružiti 10 odjeljaka s toplinskim tokom od 200 vata.

Gdje da dobijete podatke o toku topline? U općem slučaju - iz tehničke dokumentacije na web mjestu proizvođača.

Ako je iz nekog razloga nemoguće, možete se osloniti na sljedeće vrijednosti:

• Dio od lijevanog željeza daje 140 - 160 vata;
• Bimetalna - 180 vata;
• Aluminij - 200 vata.

Tehnička pitanja

Tijekom instalacije, održavanja i popravka sustava grijanja s vlastitim rukama početnik može imati brojne probleme, pri čemu će rješenje pokušati pomoći.

montiranje

Koje su cijevi bolje koristiti za spajanje baterija? U središnjem sustavu grijanja - crni čelik u zavarivanju, pocinčan na niti ili nehrđajući čelik na navojima. U autonomnom sustavu, bolje je napraviti serijski priključak grijača s ojačanom polipropilenom aluminijske folije; raspodjela kolektora u podu često je izrađena od umreženog polietilena.

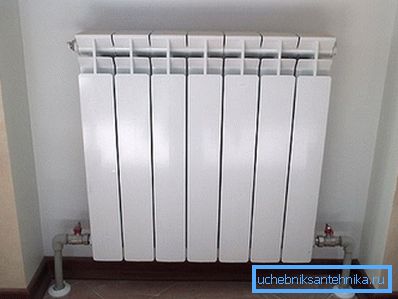

Kako priključiti radijatorski dio na dovodni vod? S malim brojem sekcija (do sedam) koristi se bočna jednosmjerna veza. S većim brojem dijelova, bolje je spojiti bateriju dijagonalno ili od dna do dna.

Je li moguće instalirati bateriju na balkon ili loggiu? Kao i svaka promjena komunalnih usluga, to zahtijeva koordinaciju sa stanovnicima i mrežama za grijanje. Općenito, nije moguće: dodatni uređaj smanjuje prijenos topline susjednih baterija.

popravci

Kako ukloniti staru lijevanu željeznu bateriju instaliranu na zagradama?

1. Podignuta je resetirana.
2. Na košuljici se vijci za zakrilce i čepovi radijatora odvijaju u seriji. Kod otpora, eyeliner se prethodno zagrijava sušilom za kosu, puhaljkom ili bakljom.
3. Čičak ključa odvojite matice za pričvršćivanje hladnjaka.

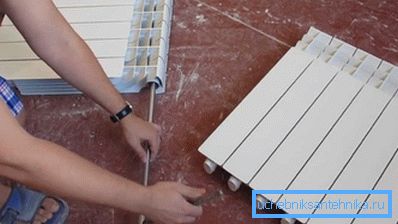

Kako rastaviti dio radijatora?

1. Radijator mjeri udaljenost od utikača do odgovarajuće bradavice.
2. Ključ hladnjaka se umetne u bateriju na ovu dubinu i rotira se ručicom, a nakon što se navuku niti - ručno. Smjer nit može se vidjeti na plutaču kroz koju je umetnut ključ.

Važno: dvostruke bradavice odvrnite jedan ili dva okreta u isto vrijeme. Skewing će razbiti bradavicu.

Zašto postoji propuštanje između sekcija? Brtvila između sekcija gube elastičnost tijekom vremena. Da biste uklonili curenje, zategnite bradavicu.

Zašto je veza akumulatora povezana s priključkom?

1. Spaljeni svitak na matici za zaključavanje. Da biste uklonili zakretni nož, morate se premotati unatrag kada se dizalica ispusti.
2. Sgon je zahrđao na nitu. Povezno područje se mijenja zavarivanjem ili ručnim navijanjem.

Kako očistiti radijator od začepljenja svog mulja? Ispiranje treba iz slavine za ispiranje u završnoj kapi. Kroz njega voda se ispušta u kanalizaciju prije nego se ekstremni dijelovi zagriju. Usput, ako su vaše baterije bučne - vjerojatno je netko iz susjeda bio zbunjen upravo sada tako da ih pranje.

Što dodiruje za stavljanje linera i bateriju?

• Na terenu je postavljen kuglasti ventil koji se zatvara.
• Na povratnoj cijevi je montiran prigušivač (ručni regulator terena) ili termostat (termička glava).
• Na donjem spoju i na gornjim katovima u kućama s nižim punjenjem, u gornji radijatorski čep (slavina Mayevsky ili redovita slavina za vodu) nalazi se zračni otvor.

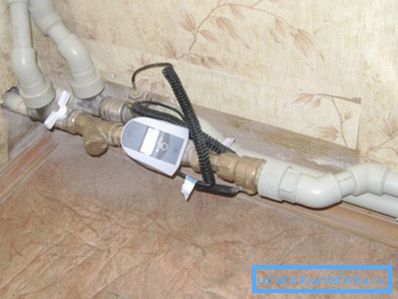

Mjerenje topline

Mogu li staviti metar na radijator? Sa stajanim ožičenjima, jednostavno se ne isplati: šalteri na svakom grijaču ne samo da troše 15.000 rubalja za mjesto, već ih ne mogu prihvatiti predstavnici toplinskih mreža. Riznica i eyeliner također doprinose zagrijavanju stana.

Mjerni uređaj ima smisla staviti samo vodoravno ožičenje, kada stan dolazi kroz opskrbu jednom cijevi i povratak grijanja.

dekoracija

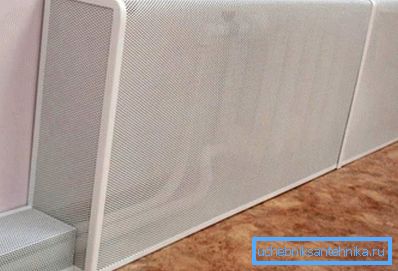

Kako skriti grijače, ustaje i linijski brod? U idealnom slučaju, bolje je da to uopće ne radite. Svako kućište na bateriji za grijanje smanjuje prijenos topline. Prednji paneli za radijatore koji ne ometaju kretanje konvekcijskih struja mogu biti kompromis.

Konačno, ako i dalje želite instalirati poklopac pune veličine na bateriji za grijanje, slijedite nekoliko jednostavnih pravila.

• Svaka sloja i pokrovi trebaju proći zrak.
• Čvrste police na vrhu nisu dopuštene.
• Cijeli dekor trebao bi se lako demontirati.

zaključak

Nadamo se da će naš pregled tržišnih ponuda i preporuka danih u članku biti korisni čitatelju. Priloženi videozapis će mu ponuditi više informacija. Sretno!
