Dakle, bimetalni radijator: što je to? Glavna karakteristika svakog uređaja za grijanje je njegov prijenos topline, količina topline koja se može prenijeti iz rashladne tekućine u zrak u sobi.

Prijelaz topline određuje dva faktora:

1. Temperatura površine radijatora;
2. Njezino područje.

Povećanje površine razmjene topline je moguće na dva načina:

1. Povećanjem unutarnjeg volumena sekcije. Ovdje postoji niz ograničavajućih čimbenika - težina sekcije (i, prema tome, opterećenje na pričvršćivačima) i dimenzija radijatora;
2. Zbog formiranja naprednih peraja.

Međutim: glavni uvjet za visoki prijenos topline instrumenta s velikim površinama peraja je visoka toplinska provodljivost metala iz kojeg je izrađen. Inače, hladna rebra jednostavno neće ukloniti toplinu iz unutarnjih kanala sekcija.

U masovnoj proizvodnji toplinskih uređaja, tri relativno jeftin metala - čelik, lijevano željezo i aluminij - dugo su se naširoko koristili. Toplinska provodljivost aluminija je četiri puta veća od one od prva dva metala:

Čini se da je izbor očigledan: visoka toplinska vodljivost aluminija omogućuje vam stvaranje kompaktnog i laganog uređaja s najvećim prijenosom topline. I to je istina, ali problem je u tome što niska mehanička čvrstoća metala ograničava njegovu upotrebu u školjkama za centralno grijanje.

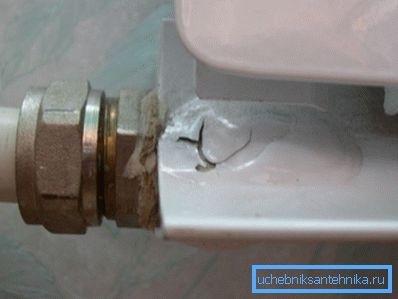

Razlog je visoka vjerojatnost vodenog čekića. Potrebno je naglo zatvoriti ventil ili ventil - a inercija praktički neuporabljive vode stvorit će udarni val, tlak na čijoj će strani doći do 20-25 kgf / cm snagom aluminijskih baterija ne više od 16.

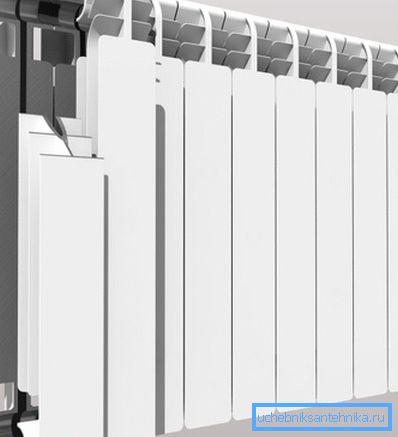

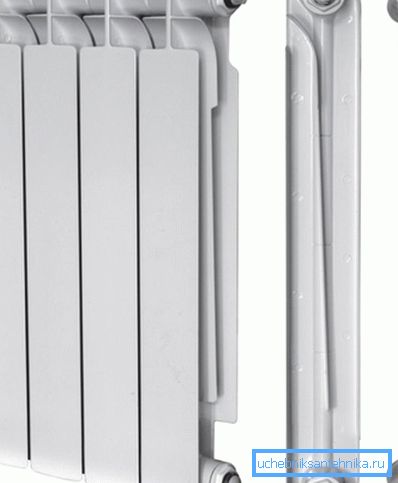

Dakle, što je bimetalni radijator koji ima aluminijsku disipaciju topline i čvrstu čeličnu cijev? To je samo jezgra od čelika otpornih na koroziju, na čijoj se površini oblikuju aluminijske lamele lijevanjem. Korištenje dva metala s različitim svojstvima omogućuje vam da se riješite slabih točaka svake od njih, stvarajući dizajn koji je idealno prikladan za CO sustave.

Tehničke specifikacije

Snaga i prijenos topline (i, naravno, cijena) bimetalnog dijela ovise o nekoliko čimbenika:

• Oblik i veličina jezgre. Može samo ojačati vertikalne kanale sekcije ili, što će pružiti mnogo veću otpornost na hidrostatski tlak, kombiniraju okomite kanale s kolektorima;
• Debljina jezgrene metala. Jačina sekcije ovisi o tome;
• Područje i debljina peraja;

Napomena: Što su rebra s fiksnom površinom deblji, toplina koju oni troše, to je ujednačenije površinsko grijanje.

• Prisutnost ili odsutnost veza bradavica između dijelova. Thread, čak i ako je čelik, uvijek će biti slaba točka uređaja.

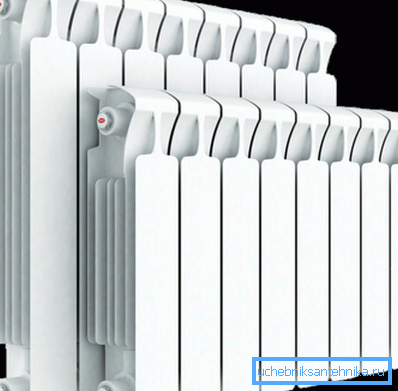

Kao uzorak predstavljamo karakteristike jednog od najboljih uređaja u svojoj klasi - domaćem Rifar Monolithu.

Zanimljivo je: u velikom broju, domaći proizvođači proizvode bimetalne radijatore prema GOST 31311-2005. Međutim, ne postoje regulatorni zahtjevi za bimetalne instrumente; navedeno je samo minimalni dopušteni radni tlak od 6 kgf / cm2.

Minimalni radni vijek bimetalnih radijatora grijanja procjenjuje se na 25 godina.

instalacija

računanje

Dakle, s izborom koji smo odlučili. Kako izračunati bimetalne grijaće radijatore na parametre vašeg stana?

Uz standardnu ​​visinu stropa (2,5 - 2,7 m), možete koristiti najjednostavniju izračunsku shemu:

• Uzima se 100 vata topline po kvadratnom metru prostora;
• Ovisno o klimatskom području, koristi se koeficijent od 0,7 (Krima) do 2,0 (Yakutia);

• Prostor za prijenos topline procjenjuje se na prosječno 180 W.

Dakle, za Moskvu regiju, možete koristiti regionalni koeficijent od 1,2; za sobu s površinom od 25 metara trebat će vam 25 * 100 * 1.2 = 3000 vata topline, što odgovara 3000/180 = 17 (zaobljenih) odjeljaka.

montiranje

Kako objesiti bimetalni radijator na zid?

• Uobičajeno se za pričvršćivanje koriste vijčani nosači, koji su pričvršćeni na plastične klinove;
• Umjesto toga, možete upotrijebiti komade glatke armature čelika promjera 10-12 mm, udarajući u prethodno izbušene rupe od nešto manjeg promjera.

vezivanje

Koje pribora za bimetalne radijatore trebaju kada ih instalirate ručno?

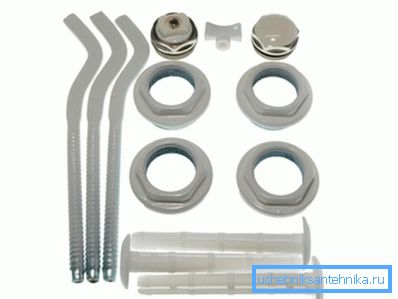

1. Set čepova radijatora (4 komada, vanjski navoj DU25). Promjer unutarnjeg navoja čepova utičnice određuje se brojem dijelova uređaja: ako je manji od 10, dovoljna je košuljica s nazivnim promjerom DN15, ako je veća, bolje je da se utikači s unutarnjom navojem DN20 uzmu;
2. Kuglasti ili termički kuglasti ventil s američkom za povezivanje s prometnim gužvama. Gasa će vam omogućiti ručno podešavanje uređaja za prijenos topline, toplinska glava - automatski, ovisno o temperaturi zraka u prostoriji;
3. Na vrhu podignutog stana, radijator će morati biti opremljen Mayevskyovim dizalicom za krvarenje zraka.

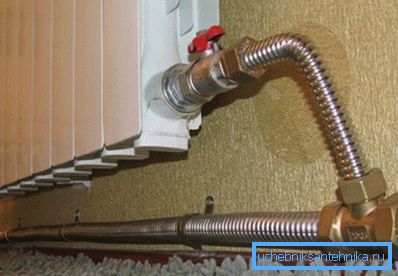

Koje se cijevi koriste za povezivanje? Poželjno - nehrđajući valoviti.

Koji je razlog za ovu uputu?

• Oni imaju veliku čvrstoću rastezljivosti;

Važno: Plastične ili metal-plastične cijevi uvijek će biti slaba karika: što je točka u radijatoru koji može izdržati vodeni čekić s vršnim pritiskom od 40 atmosfera ako cijevi praska već na 20?

• Oni se saviju s minimalnim radijusom i ne zahtijevaju precizne veličine prianjanja;
• Oni se montiraju s kompresijskim armaturama pomoću par podesivih ključeva.

Izradite savjete

Zatvarači hladnjaka zapečaćeni su paronitnim ili silikonskim brtvilima - iste one koje se koriste za izradu bimetalnog radijatora s dodatnim dijelovima.

Ostale veze ponovno se vraćaju s brtvljenjem navoja Tangit Unilok ili lanom s bojom.

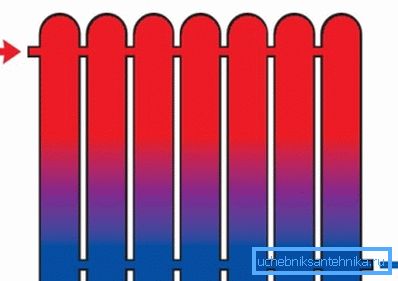

Uz veliku duljinu radijatora (10 sekcija), koristite dijagonalnu vezu, a ne bočnu vezu. Zatim ne morate pogađati zašto se bimetalni radijatori ne zagrijavaju po cijeloj dužini: s bočnim vezama, rashladna tekućina će cirkulirati samo kroz prve odjeljke.

Izbor nositelja topline

Kako popuniti bimetalne radijatore u tim rijetkim slučajevima kada se koriste u autonomnom krugu grijanja?

U većini slučajeva, obična voda se koristi kao rashladna tekućina. Osim što su jezgre bimetalnih dijelova dovoljno otporne na koroziju, njihov kontakt s atmosferskim kisikom potpuno je isključen kad je krug napunjen vodom. U međuvremenu, u okruženju bez kisika, izgled hrđe je nemoguće.

U slučajevima kada je moguće zaustaviti krug grijanja pri niskim temperaturama, prakticira se da se napuni bimetalni radijatori s rashladnim sredstvima bez zamrzavanja:

• Vodena otopina propilen glikola;

• antifriz;
• Transformno ulje.

zaključak

Zaključno, podsjećamo još jednom: bimetalne baterije će biti najbolji izbor u sustavima centralnog grijanja. Videozapis u ovom članku pomoći će čitatelju da saznate više o značajkama i značajkama instalacije tih uređaja. Sretno!
