Bimetalni radijatori: značajke dizajna, izbor, dimenzije,

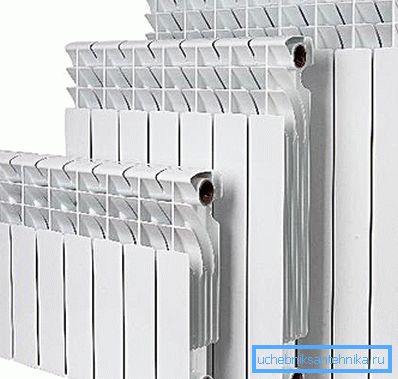

Proizvođači su dugo vremena počeli kombinirati metale kako bi povećali učinkovitost uređaja za grijanje. Dakle, bimetalne baterije postale su osobito popularne posljednjih godina. To je olakšano širokim rasponom veličina, možete pronaći oba bimetalna radijala za grijanje od 800 mm i male uređaje s središnjom udaljenosti od oko 30 cm.

Značajke dizajna

Ključna značajka bilo kojeg bimetalnog radijatora je uporaba 2 različite metala u dizajnu.

Ovisno o tome koji je metal korišten, moguće je razlikovati takve vrste baterija kao:

• čelik + aluminij. To se može smatrati opcijom proračuna, cijevi cijevi su izrađene od čelika, što daje radijatoru dobru snagu;

Obratite pažnju! Takvi uređaji su posebno osjetljivi na sastav rashladnog sredstva. Iako se čelik obrađuje iznutra za zaštitu, ali trajnost ovog tipa baterije je još uvijek niža od korištenja drugih metala.

• bakar + aluminij. Što se tiče trajnosti, ovo je odlična mogućnost, a zahvaljujući upotrebi obojenih metala, korozija ne ugrožava kolektorske cijevi.

Dizajn u oba slučaja ostaje isti - kolektorske cijevi čine okvir na kojemu su pritisnute aluminijske lamele. Rashladno sredstvo prolazi kroz cijevi, zagrijava ih i toplina se brzo širi preko cijelog područja peraja.

Suvremeni bimetalni radijatori zagrijavaju prostor ne samo zbog izravnog prijenosa topline već i zbog konvekcije. Zato imaju takav oblik, zahvaljujući posebnim vodičima, hladni zrak odozdo ulazi u radijator, zagrijava tamo i izlazi kroz gornji dio grijalice.

Obratite pažnju! Za peraje ne može se koristiti samo aluminij, već i drugi metali. No, u pogledu troškova / učinkovitosti, aluminij je poželjan za druge metale.

Ima li ovaj dizajn neke prednosti?

Radijatori bimetalnog grijanja su teže proizvoditi od konvencionalnih, a to utječe na trošak.

No to je opravdano, jer kao rezultat toga kupac dobiva solidan skup prednosti u odnosu na klasičnu akumulatora lijevanog željeza:

• grijača se vrlo brzo zagrijava (iako nije jako važno kod grijanja kuće, ali je vrijedno spomenuti);
• u slučaju loše kakvoće nosača topline, ne smijete brinuti o koroziji kolektorskih cijevi (pri korištenju bakar-aluminijskih modela);
• u sustavu grijanja pomoću bimetalnih radijatora, koristit će se znatno manja količina rashladne tekućine nego pri instaliranju uobičajenih uređaja za grijanje;
• Ako usporedite istu toplinsku snagu kao uobičajenu akumulatora lijevanog željeza i bimetalnu, onda se ispostavlja da je bimetalni radijator nekoliko puta lakši, pa možete sami instalirati sve bimetalne grijaće radijatore bez ikakve pomoći;
• Korišteni metali su prilično plastični, tako da hidraulički šokovi u sustavu grijanja neće uzrokovati pojavu mikroprekura. Da, i instalacija slučajnog udarca neće uzrokovati propuštanje u budućnosti;
• zbog razvijene finninga, površina takvog radijatora je viša od one na grijaču od lijevanog željeza. Zato je prijenos topline oko 1,5-2,0 puta veći;

• trajnost dostiže 25 godina, to je, naravno, manje od onog od lijevanog željeza, ali i dosta. Osim toga, ovo je vijek trajanja baterije kojeg navodi proizvođač, u stvarnosti oni mogu raditi 30-40 godina.

Značajni nedostaci kombinacije metala u dizajnu akumulatora gotovo su nedostatni.

Možete odabrati samo:

• cijena, ipak, cijena takve baterije će biti 2 puta veća od uobičajenog lijevanog željeza;
• Ako pokušate uštedjeti novac i kupiti model s čeličnim kolektorom, a kada ispustite vodu iz sustava za ljeto, korozija čelika može značajno smanjiti vijek trajanja uređaja.

Pročitajte više o odabiru i ugradnji bimetalnih radijatora.

Izbor baterija za kuću općenito nije jednostavan zadatak, au slučaju bimetalnih uređaja za grijanje mora se uzeti u obzir niz dodatnih nijansi, na primjer, promjer vertikalnih kanala kolektorskih cijevi.

Što tražiti pri odabiru

Bez obzira na vrstu baterije, pri odabiru morate obratiti pozornost na takve parametre kao što su:

• maksimalna dopuštena temperatura rashladnog sredstva. Bimetalni grijači obično su dizajnirani za maksimalnu temperaturu vode od 110 ° C, s maksimalnim radnim tlakom ovisno o proizvođaču. Na primjer, Globalni radijatori mogu izdržati tlak od 35 bara, a Royal termo je samo 20;
• onda morate znati dimenzije baterije (više o tome ispod);
• dokumentacija također ukazuje na toplinski kapacitet odjeljka, te će vam ove informacije pomoći da znate ima li dovoljno energije baterije za zagrijavanje kuće;

Obratite pažnju! Izlaz topline je označen za određenu temperaturu protoka i povratak. Ako je temperatura rashladne tekućine na ulazu i izlazu baterije različita, potrebno je preračunati prijenos topline.

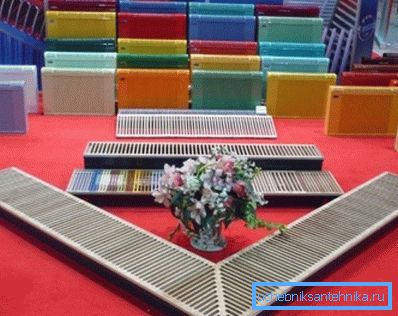

• Pa, izgled ima vrijednost. U principu, sve moderne baterije izgledaju stilski i moderno, ako želite, možete kupiti obojene bimetalne radijatore za grijanje. Tvorničko slikanje obično je vrlo pouzdano pa je bolje preplatiti za boju koja nije bijela nego sami bojati radijator.

Dimenzije radijatora

Dimenzije radijatora uključuju dubinu, punu visinu i širinu uređaja. Osim toga, morate uzeti u obzir središnju udaljenost. Ponekad se udaljenost između osovina može nazvati udaljenost između središta rupa za bradavice.

Obično označavanje uređaja za grijanje već pokazuje središnju udaljenost, a ukupna visina uređaja je 5-7 cm viša od ove vrijednosti. Udaljenost između osi bimetalnih radijatora varira u rasponu od 200-800 mm, ali najpopularniji modeli su u rasponu od 300-550 mm.

Sredstva za grijanje male visine pogodna za vikendice s velikim prozorima. Baterije obične visine bi izgledale smiješne u takvim uvjetima i blokirale bi pogled. Kako bi se toplina mogla zadržati na pravoj razini, širina niskih baterija je veća od običnih baterija, obično se ne nalaze u niši ispod prozora, već samo na zidu zahvaljujući čemu ništa ne ometa prijenos topline.

Bimetalni radijator grijanja mora se ugraditi u skladu s općim pravilima za ugradnju grijača:

• ukupna se visina odabire uzimajući u obzir visinu niše ispod prozora. Treba osigurati praznine od oko 8 cm ispod i iznad površine baterije;

Obratite pažnju! Iz gornjeg dijela radijatora, udaljenost do akumulatora može se povećati, to će samo poboljšati konvekciju, ali razmak na pod ne smije prelaziti 10-12 cm. Inače, zrak blizu poda teško će se zagrijati, a ljudi u sobi neće biti neugodni.

• Prilikom ugradnje vlastitih ruku, poželjno je odabrati radijator s središnjom udaljenosti koja odgovara točno udaljenosti između dovodne cijevi i povratka. Kod instalacije nećete morati smanjiti / razrijediti cijevi.

Čvrsti ili odsječni radijator za odabir

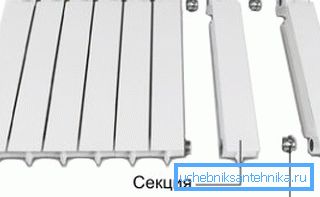

Većina bimetalnih radijatora su presjeka. U takvim konstrukcijama spajanje odvojenih dijelova osigurava čelične bradavice s različitim navojima. Kada se bradavica rotira, sekcije se čvrsto stisnu jedna protiv druge, a posebne brtve pružaju dodatnu čvrstoću.

Takav modularni dizajn omogućuje unificiranje proizvodnje. Dovoljno je da proizvođač proizvede dijelove određene veličine s toplinskom snagom od oko 200 wata. Zatim iz tih odjeljaka možete skupiti uređaj za grijanje bilo koje snage, sve ovisi o tome koliko će dijelova biti kombinirano.

Nedostatak takve baterije može se smatrati povećanim brojem veza. Zbog toga je radni tlak niži od čvrstih radijatora, a rizik od propuštanja kada je hidraulični čekić veći.

Bimetalni monolitni radijatori za grijanje su jednodijelna konstrukcija, princip rada je isti, samo kolektor je izrađen od jednodijelnih cijevi, a na njih su pritisnute aluminijske lamele. To vam omogućuje povećanje radnog tlaka u sustavu do 100 bara (unatoč činjenici da za gornje dijelove gornja granica se smatra oko 35 bara). Za ostale parametre (kao što su trajnost, prijenos topline, monolitni radijatori nisu niži od radijalnih radijatora).

Radijatori od kojih je proizvođač bolje odabrati

Ako se prvi put nakon pojavljivanja na tržištu neki proizvođači pogrešno bave proizvodnjom, sada većina tvrtki proizvodi kvalitetne baterije. Proizvodi tvrtke Rifar (Rusija), Global i Sira (talijanski proizvođači) posebno su popularni, a radijatori MARS (Južna Koreja) pokazali su se dobro.

Obratite pažnju! Izraz "bimetalni pojačani radijatori grijanja" može se susresti, a taj pojam podrazumijeva obični uređaj izrađen od čelika i aluminija, a spomenuti naziv "pojačani" na ime proizvođača samo naglašava snagu strukture.

U načelu, karakteristike većine bimetalnih baterija su usporedive: radni tlak 20-35 bar, temperatura rashladnog sredstva 110-135 ° C, toplinska snaga u rasponu od 150-200 vata. Ali kod odabira pozornosti treba obratiti na dodatne parametre, na primjer, promjer cijevi okomitih cijevi.

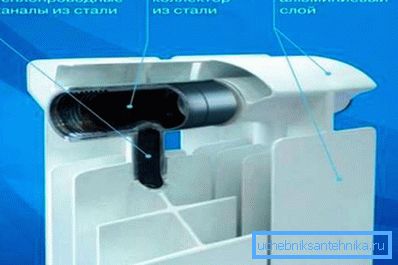

U starim sustavima grijanja nije preporučljivo ugraditi uređaje za grijanje s vertikalnim promjerom cijevi od 6 mm (takvi su modeli na popisu proizvoda talijanskih proizvođača). Lumen može jednostavno biti začepljen, a toplinski učinak grijalice će se smanjiti.

U načelu, prilikom odabira, dovoljno je znati područje prostorije kako bi se znalo koliko je potrebna toplinska snaga baterije i imati stol s karakteristikama radijatora. Ovo je dovoljno za odabir vlastitog modela.

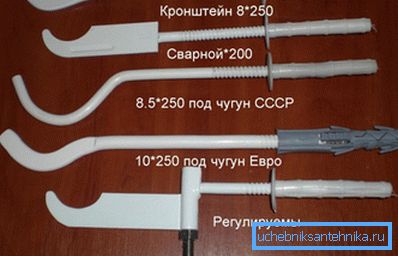

Što se tiče konfiguracije, osim samog radijatora obično se nalaze ugradni elementi za montažu. Upute za ugradnju zahtijevaju pričvršćenje grijalice na zid, tako da će doći u ruci. S obzirom na malu težinu baterije, podne zagrade se vrlo rijetko koriste, a samo u slučajevima kada je nepoželjno izraditi rupe u zidu.

Na kraju

Čak i najjeftiniji bimetalni radijatori imaju dovoljno visoki toplinski kapacitet, što im omogućuje da se koriste u proračunskim sustavima grijanja. Ostatak kombinacije metala različitih vrsta daje odličan rezultat - proizvođači su uspjeli postići visoki prijenos topline grijača, smanjujući svoju težinu. Trajnost je istodobno ostala na visokoj razini.

Video u ovom članku prikazuje proces sastavljanja i ugradnje bimetalnog radijatora.
