Čelični radijator tip 11: radne značajke i razlike u

Trenutno u prodaji je širok spektar elemenata za grijanje čelika. Ovi proizvodi razlikuju se po dimenzijama, konfiguraciji, parametrima snage, ožičenjima, bojama, cijeni i drugim karakteristikama.

Među širokim rasponom tih uređaja posebno su zanimljive ploče s panelima iz jedanaestog tipa. Važnost tih uređaja objašnjava izvrsnim izgledom, kompaktnim dimenzijama, prihvatljivim pokazateljima snage i naravno prihvatljivom cijenom.

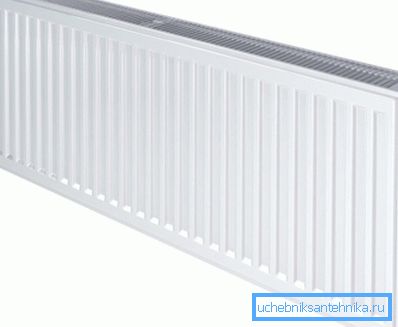

Tanak, lagan i moderan radijator tip 11

U ovom ćemo članku pogledati tehničke i operativne karakteristike ove opreme, te usporediti ove parametre s onima drugih baterija.

Značajke dizajna

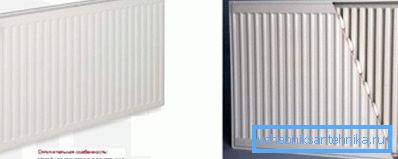

Radiator i njegov konstruktivni uređaj

Radijator s metalnom pločicom tipa 11 je jednožilni uređaj za grijanje, opremljen s jednim konvektorom, koji je zavaren na stražnju stranu ploče. Broj 11 u etiketi označava jednu ploču i jedan konvektor.

Zahvaljujući značajkama dizajna, prednja strana ima dimenziju punog grijača, a debljina uređaja je samo 47-50 mm. Dizajn značajke unaprijed određeni opseg takvih uređaja. Ovi se grijači koriste i za njihovu namjenu i kao ukrasne elemente pratnje.

Slažem se da ravne uredne ploče mogu učiniti unutrašnjost elegantnijim.

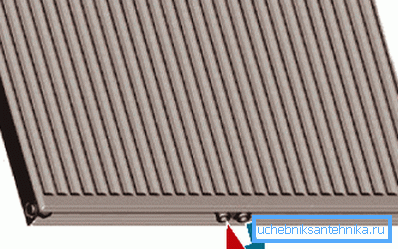

Shema donjih cijevi košuljice

Važna karakteristika koja se treba razmotriti prilikom odabira baterija je središnja udaljenost, tj. Razmak između gornjeg i donjeg bočnog otvora. U asortimanu jedanaestog tipa grijača postoje modeli s 700, 600, 500 i 300 mm. Dužina može podići bateriju od 40 cm do 3 metra.

Većina baterija ove vrste prodaje se standardnim rasporedom tehnoloških otvora, naime, 2 iznad i 2 ispod. Postoje izmjene koje su posebno dizajnirane za spajanje na donji sloj cijevi. Takve promjene su vrlo popularne u dizajnu modernih apartmana i kuća za odmor, gdje se cijevi isporučuju skrivene pod podom.

Operativne značajke

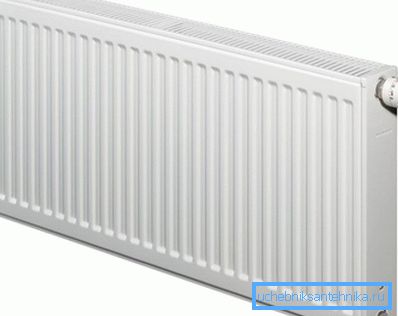

Na slici je instaliran uređaj za grijanje s termostatom.

Među prednostima radijatorskih pločica jedanaestog tipa, treba istaknuti sljedeće:

  • Atraktivan je s estetskog stajališta zbog integriteta dizajna. Čvrsta ploča s elegantnim žigom na prednjoj strani izgleda mnogo suvremenijom i neparnijom u usporedbi s arhaičnim sekcijskim grijačima. Zato mnogi domaći dizajneri za dizajn interijera u high-tech stelu pokušavaju koristiti ove uređaje.
  • ekonomija, jer ove baterije brzo zagrijavaju zrak u sobi, što rezultira time da autonomni sustav grijanja radi u ekonomičnom načinu rada.

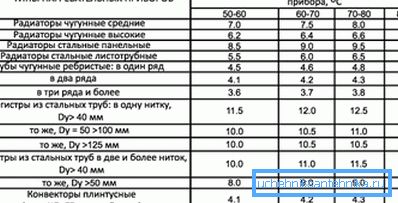

Tablica energetske učinkovitosti strukturno različitih radijatora

Uređaj je karakteriziran visokim prijenosom topline, što je dijelom zbog prisutnosti konvektora. Osim toga, čelik se zagrijava brže od lijevanog željeza.

Važno: Kako bi ti radijatori u potpunosti pokazali svoju energetsku učinkovitost, sustav mora biti opremljen termostatom koji će uključiti i isključiti bojler kada je to potrebno.

  • Jednostavnost i jednostavnost održavanja, jer se prednja ploča lako čisti od prljavštine. Činjenica je da površina pločastih baterija ima poseban sjajni zaštitni lak. Da biste izbrisali čak i suhu prljavštinu, dovoljno je obrišite površinu vlažnom krpom i to će biti dovoljno.
  • Jednostavne instalacijske upute, s obzirom da je kupljeni uređaj gotovo spreman za instalaciju vlastitim rukama. Radiator je jedna ploča koja, za razliku od sekcijskih kolumni, ne mora biti rastavljena ili proširena. Da bi instalacija uspjela, dovoljno je kupiti univerzalni set koji sadrži zagrade, dva prolaze i dva utikača.
  • Mala težina, a time i mogućnost ugradnje na različite površine. Recimo da ste odlučili izgraditi sustav grijanja ne u novom stanu ili u modernoj kućici, već u tipičnom Hruščovu, gdje gustoća zidova nije previsoka. Nije preporučljivo staviti teške radijatore na labave površine, jer njihova težina je visoka. No u takvim je slučajevima baterija sa svjetlosnim pločama optimalni izbor, jer neće zagušiti pretjerano opterećenje.

Važno: Zbog male težine takvih uređaja za grijanje se obično koristi u uređenju okvirnih kuća i log kabinama.

Glavne razlike jedanaestog radijatora iz analoga panela tipa 22 i 33

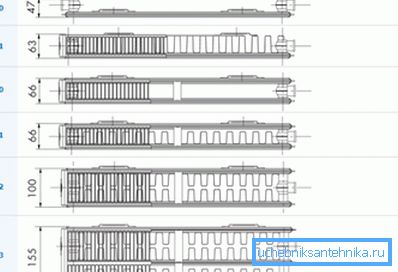

Usporedni dijagram uređaja za grijanje uređaja

Postoji nekoliko razlika između navedenih izmjena, no one su i značajne su.

U skladu s općeprihvaćenim međunarodnim standardima, prva znamenka označavanja čeličnih baterija označava broj ploča koje se koriste u dizajnu. Dakle, u jedanaestom tipu, ovo je jedna ploča, a tip 22 je dvije ploče, a sukladno tome, tip 33 je tri ploče.

Druga razlika je druga znamenka koja označava broj upotrijebljenih konvektora.

Konvektor, u ovom slučaju, je cijevni svitak koji je zavaren na ploču ili zatvoren između dvije blisko razmaknute ploče. Jednostavno je shvatiti da je jedanaesti tip opremljen jednim zavojnicom, dok su u tipu 22 dvije zavojnice, au tipu 33 postoje tri zavojnice.

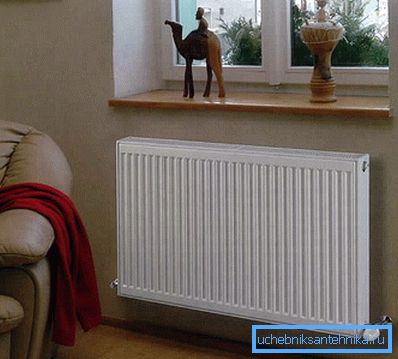

Radijatorski panel u klasičnom interijeru

Teoretski, što više konvektora, to bolje, jer će se zagrijani zrak brže cirkulirati u toploj prostoriji. S druge strane, dimenzije konvektora i njena učinkovitost trebaju odgovarati dimenzijama glavne ploče. U uređajima od jedanaestog tipa, ova kombinacija je prihvatljiva i prisutnost jednog konvektora je više nego dovoljno s debljinom uređaja ne više od 5 cm.

Usput, uz navedene izmjene, postoje uređaji 20. tipa. U tim se konstrukcijama koriste samo grijaće ploče bez konvektora. Naravno, takve baterije značajno gube jedanaestu vrstu u smislu energetske učinkovitosti. Ali oprema bez integriranog konvektora ima važnu prednost, naime, akumulira manje prašine.

zaključak

Zato smo razmotrili glavne karakteristike uređaja za grijanje, koje možete koristiti prilikom uređenja stana ili seoske kuće. Više korisnih informacija možete pronaći gledanjem videozapisa u ovom članku.
