Čelični radijatori: kako je jeftin, ali kvalitativno stvara

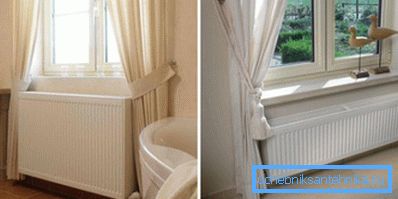

Izgradnjom sustava grijanja vlastite kuće ili stana, svaki vlasnik želi da baterije izaberu kako bi bile i moćne, lijepe i jeftine. Danas nema potrebe tražiti kompromisno rješenje. Sve te osobine imaju radijatore od čelika.

Osim toga, jednostavniji su za instalaciju, jer su oni najbolji izbor za one koji se s vlastitim rukama drže u kući.

Vrste proizvoda

Izvrsna tehnička svojstva i potrošačka svojstva ugljičnog čelika ne zahtijevaju dokaz. Ovaj materijal je naširoko koristi za proizvodnju velikog broja različitih proizvoda: od igračaka do automobila.

Radijatori za sustave grijanja nisu ostavljeni na stranu. Čvrstoća, lakoća i fleksibilnost čelika čine ga jednim od popularnih materijala za proizvodnju baterija.

Trenutno postoje dvije glavne vrste grijača:

• tip panela;
• zavarenih od čeličnih cijevi.

Dopustite da se svakodnevno prebrodimo.

Ploče za grijanje lima

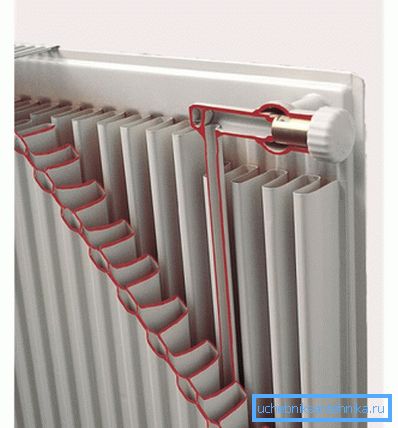

Takav uređaj za grijanje konstruktivno se sastoji od sljedećih dijelova:

1. Čelična ploča s kanalima protoka rashladnog sredstva. Ona je i sama dva plahta čelika s žljebovima koji su prethodno utisnuti, koji su međusobno zavareni. U radijatorima može biti jedan, dva ili tri komada. Zatim su međusobno povezani cijevima.
2. Izmjenjivač topline. Zavaren je na ploču i služi za povećanje kontaktnog područja grijanog metala s zrakom u sobi. To poboljšava prijenos topline i, posljedično, performanse baterije.

Obratite pažnju! Plate i izmjenjivač topline u bateriji možda neće biti sami. Izrađuju se modeli s nekoliko sličnih elemenata zahvaljujući kojima čelični radijatori zagrijavaju zrak ne samo zbog zračenja toplinske energije već i konvekcijom.

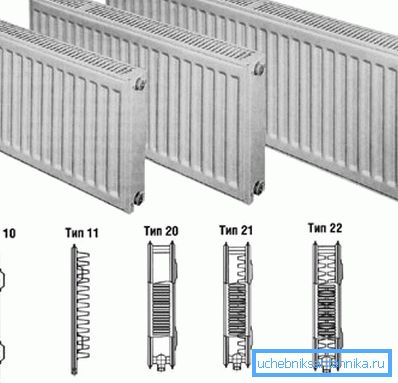

Određeni su sljedeći modeli uređaja:

• tip 10 - jedan čelični lim, nema izmjenjivača topline;
• tip 11 - jedan čelični lim, jedna rebrasta površina za poboljšanje doticaja s zrakom;
• tip 20 - dva čelična lima, odsustvo konvekcijskog radijatora;
• Tip 21 - dva čelična lima, jedan izmjenjivač topline za konvekciju;
• tip 22 - dva čelična limova s ​​dva rebrastog radijatora, koji poboljšavaju učinkovitost razmjene zraka;
• tip 30 - tri reda čeličnih ploča bez peraja između njih;
• tip 33 - tri reda i tri konvekcijske rešetke.

Što god bilo, radijatori od čeličnih ploča, unatoč broju slojeva, vrlo su uski i ne zahtijevaju veliki prostor za montažu i masivne zagrade.

Baterije grijanja čeličnih cijevi

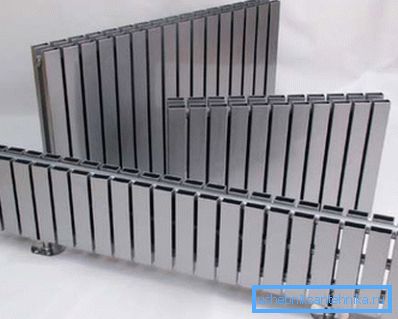

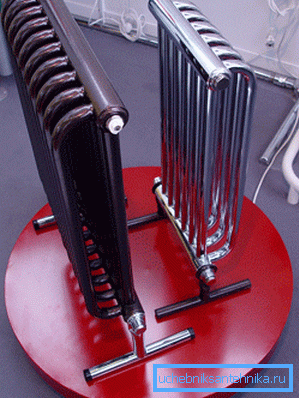

Strukturno, ovaj čelični radijator je skup metalnih cijevi (različitih promjera i duljina) koji su zavareni zajedno. Opisana metoda proizvodnje je više intenzivna za rad, stoga je cijena predmetnih proizvoda mnogo veća (više nego kod bimetalnih baterija).

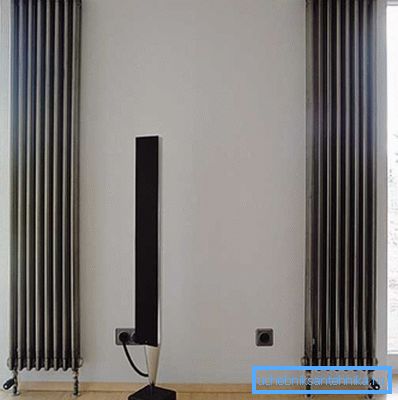

Jedna od zajedničkih varijanti je zavarivanje jednog ili više redaka vertikalnih cijevi, koje se spajaju odozgo i dolje pomoću vodoravnih kolektora. No postoje dizajnerska rješenja koja ne samo da mogu zagrijati kuću, nego i služe kao uređenje interijera.

Proizvođači baterija

Prije svega treba napomenuti da se kotlovi za kućanstvo ne koriste vrlo često.

Najčešći proizvodi sljedećih robnih marki:

• Korado (zemlja podrijetla - Češka);
• PURMO (Finska);
• Demrad (Turska).

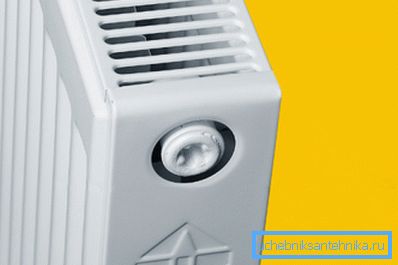

Savjet! Turska grijaća čelična radijatori, unatoč jamstvima proizvođača, ne razlikuju se po kvaliteti jer se u njihovoj proizvodnji koristi čelik s niskom razinom tankih guma, a zaštitni sloj boje često se širi. Preporučljivo je odabrati više poznatih robnih marki. U ekstremnim slučajevima savjetujemo vam da skrenete pozornost bijeloj marki - Lidea - koja nudi nisku cijenu i prilično prihvatljivu kvalitetu.

Tehničke karakteristike čeličnih radijatora

Nakon što se bavila dizajnerskim značajkama i proizvođačima, vrijeme je da se raspravlja o tehničkim karakteristikama pojedinih modela jer izravno utječu na izbor određene vrste proizvoda:

1. Tlak rashladnog sredstva. Većina ploča radijatora, ova vrijednost iznosi 6-10 atm. To je zbog duktilnosti čelika, stoga je nemoguće izraditi trajnije radijatore zbog objektivnih razloga. Cjevasti modeli izdržati oko 15 atmosfera. Bez daljnje rasprave o tehničkim nijansama treba napomenuti da instrukcija za ugradnju čeličnih akumulatora zabranjuje njihovu povezanost s mrežama za grijanje s centraliziranim krugom za napajanje rashladnim sredstvom jer jednostavno ne podnose tlak vode.
2. Kvaliteta cirkulirajuće tekućine. Radijatori su neosjetljivi na kemijski i fizički sastav vode, ali vrlo loše propadaju od zraka koji prodire u cijevni sustav. Najmanji zračni jastuk dovodi do kršenja ujednačenosti grijanja i uzrokuje brzu koroziju čelika.

Mnogi proizvođači pokrivaju unutarnje površine baterija s posebnim zaštitnim sredstvima (na primjer, Corado radijatori), ali do danas nije pronađena učinkovita metoda rješavanja hrđe unutar čeličnih ploča.

Zbog toga se u gradskim stanovima ne instaliraju čelične baterije jer se na kraju grijanja ispušta rashladno sredstvo.

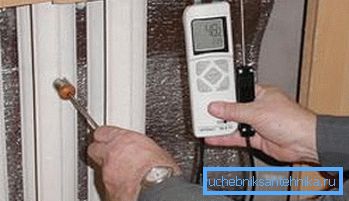

1. Temperatura tople vode. Čelični limovi mogu izdržati temperature koje ne prelaze 120 stupnjeva Celzijusa. Inače, integritet proizvođača baterije nije zajamčen.

1. Udaljenost između cijevi. Cjevovodi za cijevi na baterije mogu se organizirati na razne načine: od dna ili od kraja. U potonjem slučaju, udaljenost između ulazne i izlaznog cijevi može biti različita - 50 do 70 cm, što se mora uzeti u obzir pri postavljanju cjevovoda (posebno ako su ugrađeni u zid). Što se tiče cjevastih modela, sve ovisi o raznolikosti koju ste kupili. Raspon udaljenosti je iznimno širok: od 12 cm do 3 metra.
2. Geometrijski parametri. Izravno ovisi o njima kako se radijator koji kupujete uklapa u dizajn sobe. Dodatno, dimenzije utječu na težinu, one se moraju uzeti u obzir pri kupnji i ugradnji zagrada. Najčešći akumulatori sljedećih veličina:

• ploča duljine do 3 metra, visine 20-90 cm;
• cijevno - duljina je neograničena, visina je od 20 cm do 300 cm.

Savjet! Prije kupnje najnovije vrste baterija, provjerite njihovu dubinu. Multi-row radijatori mogu biti prilično "gusti".

1. Debljina čeličnih limova. Unatoč činjenici da je ova nijansa koju neki ljudi uzima u obzir, vrlo je važno. Iz ovog parametra izravno ovisi o trajnosti proizvoda koji kupujete. Što je deblji čelik, duži će vam radijator grijanja poslužiti.
2. Ergonomija. Ovdje smo, prije svega, govorili o jednostavnosti instalacije. Ulazi, kao što je već spomenuto, mogu se postaviti i na stranu i na dnu. Potonja opcija je estetskija, ali zahtijeva postavljanje cjevovoda ispod podnice, što nije uvijek moguće.

Postupak ugradnje čeličnog radijatora

Ugradnja uređaja na zid i njegovo spajanje s cjevovodima neće uzrokovati poteškoće ni za početnike. Ali obratite posebnu pozornost na kvalitetu i točnost operacija. Najmanja netočnost prilikom postavljanja zagrada može dovesti do neravnoteže koja će uzrokovati taloženje minerala u bateriji. I to će na kraju izazvati kvar.

Postupak je sljedeći:

1. Svi utikači se uklanjaju iz mlaznica za bateriju, pričvršćuju se navojne veze od prašine i krhotina, bateriju se isperu vodom.
2. Ventilacijski otvori, termostati i ventili montirani su na određenim mjestima.

Obratite pažnju! Za brtvljenje zglobova, preporučljivo je koristiti vučnu ili polimernu traku, kao i silikonsku brtvu, koja omogućuje postizanje maksimalne otpornosti na vodu zglobova.

1. Stara baterija se uklanja (ako je potrebno). Nemojte zaboraviti da ispustite rashladno sredstvo iz sustava grijanja. Ako se navojni spojevi ne mogu podesiti, možete jednostavno rezati komade cijevi s brusilicom.

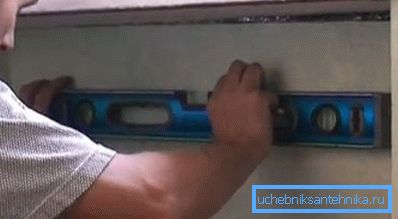

2. Štapovi su obješeni za buduću ploču. Prije toga morate pažljivo označiti i izbušiti, jer inače baterija neće zauzeti svoje mjesto i prisiliti vas da ponovno montirajte nosač. Nosači se mogu pričvrstiti klinovima ili sidrenim vijcima.

1. Zglobovi su pričvršćeni na čelične cijevi, a posebne spojnice su zalužene na krajeve propilenskih cijevi.
2. Instalacija cijelog sustava. Poželjno je koristiti zakretne zakretne momente koji vam omogućuju mjerenje sile i čvrsto zategnuti zglob bez ometanja navoja.

Zatim pokrenite sustav.

To se obavlja na ovaj način:

• spremna grijana mreža pod tlakom (u tu svrhu koristi se poseban uređaj);
• cjevovodi su napunjeni rashladnom tekućinom (pažljivo je provesti ovu operaciju kako bi se izbjegli pneumatski i vodeni čekić, kao i omogućiti da zrak pobjegne kroz predinstalirane ventile);

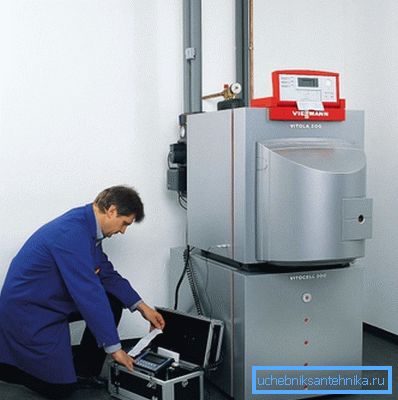

• kotao se pokreće u najmanjoj mjeri i tek nakon provjere zglobova je konačna prilagodba svih parametara).

zaključak

Čelični radijatori su jeftin i učinkovit način uređenja grijanja s autonomnim bojlerom. Što se tiče gradskih stanova s ​​centralnim grijanjem, bolje je odabrati druga rješenja. Više informacija o temi možete saznati iz videozapisa koji vam se nudi.
