Cijevni radijatori - njihove vrste i značajke ugradnje

Svaka stambena zgrada, ako se nalazi u regiji u kojoj ima hladnih godišnjih doba, treba neku vrstu metode grijanja, a za tu svrhu koriste se cijevni radijatori izrađeni od različitih metala. Svi oni imaju različite stupnjeve prijenosa topline, o čemu govorimo, a također gledate video u ovom članku koji pojašnjava neka tehnička pitanja.

Čelični cijevni radijator

Aparati za grijanje

Cijevni ili, kako se i nazivaju, stupni radijatori su jedan ili dva reda vertikalnih cijevi (stupaca) koji međusobno komuniciraju na vrhu i na dnu.

Vrste cjevastih radijatora

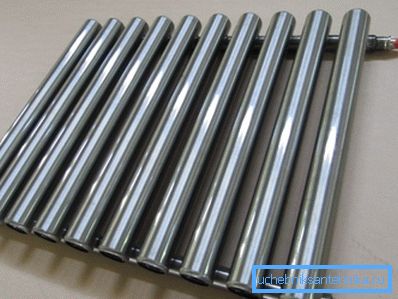

Nosač od nehrđajućeg čelika na bočnoj strani
  • Trenutačno u trgovini teško možete kupiti novu čeličnu cijevnu akumulatora - činjenica je da zbog svojeg dizajna ima prilično nisku disipaciju topline, a čelik je poznat pod prijetnjom korozije.

Naravno, postoji mogućnost da se proizvedu toplinski uređaji ovog tipa od pocinčanog ili nehrđajućeg čelika, ali njihova cijena istodobno se povećava zabranom, tako da u takvim situacijama odijevanje košta puno više od samog krzna. Naravno, od nehrđajućeg čelika u ovom slučaju može se koristiti kao dekorativni ukras u kombinaciji s uređajem za grijanje, no ta je mogućnost moguće samo u ekskluzivnoj proizvodnji (svaki dobar zavarivač to može napraviti).

Nehrđajućeg čelika ručnik toplije
  • I ovdje je još jedna vrlo poznata verzija metalnog grijača na gornjoj slici - to je nehrđajući čelik grijan ručnik, koji može imati vrlo različite konfiguracije, što može ući samo u dizajnerovu glavu. Kao što smo već spomenuli, takvi uređaji su vrlo skupi, a prosječni trošak dobre grijanog ručnika doseže oko 150 dolara, iako, naravno, možete kupiti opciju za 60 do 70 dolara.
Bimetal s donjim priključkom
  • Bimetalni vertikalni cijevni radijatori za grijanje trenutno su vrlo široko korišteni i za autonomno i centralno grijanje, a to je sve zbog raznih prednosti koje bimetalni uređaj ima.

Činjenica je da je njezin unutarnji dio izrađen od čelika, što znatno povećava čvrstoću strukture (neki modeli mogu izdržati radni tlak veći od 15 bara), a na vrhu je aluminij (u rijetkim slučajevima može biti bakrena slitina) što povećava prijenos topline.

Ova kombinacija je iznimno vrijedna za uređaje za grijanje, štoviše, oni imaju prihvatljivu cijenu (nižu od aluminijskih ploča) što ih čini zahtjevima.

Baterija od lijevanog željeza
  • I na kraju, poznata baterija od lijevanog željeza, koja je još uvijek preferirana drugim mogućnostima u većini novih zgrada i, možda, vrlo opravdana, kada se promatra u smislu vrijednosti za novac. Lijevano željezo ima relativno dobro disipaciju topline, ali zbog činjenice da su zidovi s takvim cjevastim radijatorima vrlo gusti, oni se dugo zagrijavaju, osim što im je potrebna velika količina vode za grijanje (veliki volumen). No, kod grijanja, aparat dugo zadržava toplinu, što je vrlo pogodno za centralizirano grijanje, ali ne i isplativo za autonomno, budući da morate zagrijati veliku količinu vode (centralizirano zagrijavanje, volumen radijatora nije značajan u ekonomskom smislu).

Usporedne značajke

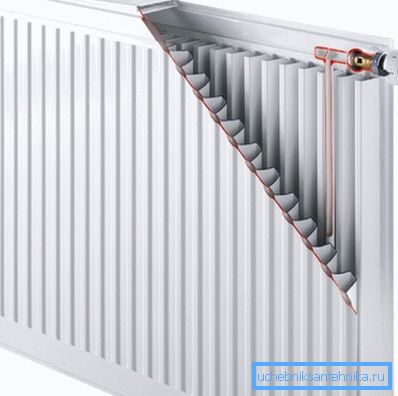

Uređaj za radijatorsku ploču

Ako uspoređujemo ploču i cijevni radijator, bez sumnje dlan će dobiti prvi model i za to je dovoljno dobrih razloga koji se ne mogu zaobići, bez obzira koliko podržava tradicionalne baterije i kakvi razlozi daju.

Počnimo s činjenicom da radijatori na ploči rade na konvekcijskom sustavu koji povećava prijenos topline nekoliko puta - na gornjoj slici možete vidjeti dio uređaja s U-oblikovanim pločama za konvekciju zraka.

Napomena. Ukupno ima tri tipa takvih ploča, to je br. 11, gdje postoji samo jedna ploča s utisnutim slovima u obliku slova U, br. 22 - s dvije takve ploče i brojem 33, gdje već postoje tri ploče.

Ali sve nije tako dobro - uređaji s pločom imaju manje kapaciteta s većim prijenosom topline i puno su lakši, ali to utječe na sposobnost grijalo da izdrži pritisak u sustavu - oni drže do 10-12 bara, a to nije dovoljno za 9-kata zgrade.

Ali to se odnosi na čelične modele - aluminijski tlak se čuva još manje, pa je poželjno koristiti u niskim zgradama i privatnom sektoru. Osim toga, aluminij zahtijeva posebne aditive za rashladnu tekućinu kako bi se uklonila metalna korozija, što je opet prihvatljivo samo za vaš dom, ali ne i za centraliziranu kotlovnicu.

Dakle, ako živite u visokoj zgradi, onda biste trebali razmisliti o tome koji su čelični cijevni radijatori grijanja bolji, a to, prema svim svojstvima, je bimetal koji ima veliku snagu i izvrsni prijenos topline.

Ali opet, možete ostati na proračunskoj opciji - akumulatora od lijevanog željeza, ali to je samo ako niste jako zabrinuti za dizajn. Iako su ovdje, grijač ploča je na prvom mjestu - oni su mnogo ljepši i mogu poslužiti kao sastavni dio zamišljenog interijera.

Napomena. Kao što možete vidjeti, radijator ploče čini se da je bolji, ali samo ne uvijek i svugdje njegovi parametri su prihvatljivi. Ako je takav grijač bio bolji u svim aspektima, cijevni modeli ne bi bili davno proizvedeni.

Značajke instalacije

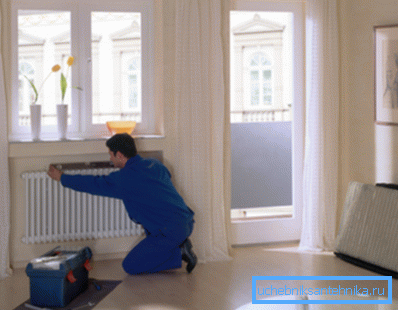

Skupština

Ako želite pronaći cjevasti radijator s donjom vezom, onda bih želio reći da ovdje nije važno mjesto spajanja. Takvi modeli imaju dva ulaza na svakoj strani, što znači da se mogu povezati s bočne, gornje, donje i donje strane dijagonalno, tj. prema zahtjevu rasporeda kruga grijanja, koji je, usput, krajnje prikladan za privatni sektor.

Vrste nosača

Jedan i svi radijatori ovog tipa, ako se koriste za krug grijanja vode, fiksirani su (obješeni) na posebnim nosačima u obliku slova S, glavni modeli koje vidite na gornjoj slici.

Ako je veza napravljena na konturu čelika, postavljanje ovih nosača je primarni zadatak u instalaciji, jer je njihovo pomicanje samo 1 cm, može biti kobno - cijev se mora pričvrstiti "udahnuti", što upute ne preporučuju. čekić).

Mayevskyjevu dizalicu

Nije tajna da je zrak u sustavu najgori neprijatelj cijelog kruga grijanja, što može uzrokovati veliku nevolju tijekom lansiranja ili čak tijekom rada sustava točno usred zime i morate potražiti točke gdje ga možete pustiti - susjedi i tako dalje.

No sve to nemir može se izbjeći postavljanjem Mayevskyovog ventila na svakom radijatoru (također poznat kao "slavina Mayevskog"), kroz koji možete osloboditi višak zraka iz akumulatora u bilo kojem trenutku bez potrebe za odvodnjavanjem vode.

zaključak

Također bih želio dodati da je moguće instalirati automatske regulatore temperature (za svaku točku odvojeno) na cijevnim radijatorima, baš kao na radijatorima na ploči. Samo takav luksuz dostupan je samo u nazočnosti neovisnog grijanja - u centraliziranim sustavima, temperatura se regulira iz centralne kotlovnice ili distributera.
