Cijevni sustav kotla za grijanje: obvezni i dodatni elementi

Koji su potrebni elementi trebali uključivati ​​remenje za grijanje kotla? Što osigurava sigurnost rada sustava? Kako organizirati grijanje na niskoj temperaturi? U našem materijalu ćemo pokušati odgovoriti na ova pitanja.

Obavezne stavke

Popis opreme određuje se prema vrsti sustava grijanja.

Vrsta cirkulacije

Prisilna cirkulacija podrazumijeva prisustvo cirkulacijske crpke za sustav grijanja kod kuće.

Dovršeno je:

1. dio visoke peći, instaliran ispred tekuće rashladne tekućine crpke;
2. Par ventila za zatvaranje, dopuštajući čišćenje bušotine ili rastaviti crpku s minimalnim gubitkom rashladnog sredstva.

Ako sustav djeluje naizmjence s prisilnom i prirodnom cirkulacijom, treba biti zaobila s umetcima između umetaka za točenje s poprečnim presjekom jednakim poprečnom presjeku. Opremljen je balansnim ventilom ili ventilom koji sprječava povratni protok vode kroz zaobilaznicu tijekom rada crpke.

Otvoreni i zatvoreni sustavi

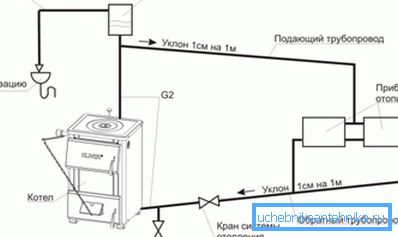

Otvoreni sustav grijanja komunicira s atmosferom kroz otvoreni spremnik za ekspanziju.

Kombinira nekoliko funkcija:

• Kompenzira povećanje volumena rashladnog sredstva kada se zagrije.
• Služi za uklanjanje zraka koji se istiskuje.
• Omogućuje dodavanje vode umjesto sustava koji je ispario ili propao tijekom rada.

Napomena: otvoreni spremnik uvijek je montiran na vrhu konture. Izlijevanje mora imati stalni nagib od spremnika, koji će osigurati prirodnu struju rashladnog sredstva i dopustiti da zrak bude prisiljen prema gore.

Osim toga, shema vezivanja kotlova na kruto gorivo u sustavima s prirodnom cirkulacijom uključuje akceleratorski kolektor - vertikalni dio punjenja koji povezuje kotao s ekspanzijskim spremnikom.

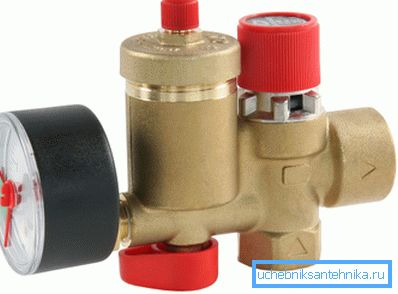

U zatvorenom sustavu, funkcije koje izvodi otvoreni tijek ekspanzije dodjeljuju se za nekoliko uređaja.

Kada instalirate sustav vlastitim rukama, korisno je upoznati nekoliko suptilnosti.

• Spremnik za ekspanziju može se montirati u bilo kojem trenutku u krugu; međutim, bolje je odabrati mjesto gdje protok rashladnog sredstva sadrži najmanje turbulencije. Na primjer, ispred pumpe, oko 10 promjera punjenja iz njega.
• Preporučljivo je postaviti mlaznicu spremnika. Koji je razlog uputa? Budući da u ovom slučaju ne postoji zraka u spremniku s druge strane membrane gdje treba biti rashladna tekućina.
• Volumen spremnika je približno jednak 10% ukupne zapremine rashladne tekućine u sustavu. Najjednostavniji način procjene njegove količine je napuniti strujni krug s vodom i drenirati ga u bilo koje mjerno posuđe.
• Ako postoji više membranskih spremnika u sustavu, njihov se volumen zbraja.
• Kontinuirani rad sigurnosnog ventila tijekom rada ukazuje na to da je spremnik za ekspanziju premali.
• Bez obzira na prisutnost provjetravanja, gornje točke sustava grijanja (gornji radijatorski čepovi, jastučići između njih itd.) Ispunjeni su zračnim otvorom. U svojoj ulozi mogu djelovati kao Mayevskyovi slavine, kao i obični ventili ili slavine za vodu.

Vani i unutar kotao

Često se sheme za grijanje cijevi znatno razlikuju od gore opisanih. Činjenica je da su mnogi uređaji za grijanje opremljeni vlastitom cirkulacijskom pumpom, sigurnosnom grupom, a često i ekspanzionim spremnikom.

Ovom konfiguracijom, shema zidnih cijevi kotla za grijanje uključuje, u suštini, samo nekoliko ventila koji ga odsiječe, ispuštanje u kanalizaciju i skakač s hladnom vodom za punjenje kruga.

Dodatni elementi

Što još može biti uključeno u remenicu kotla?

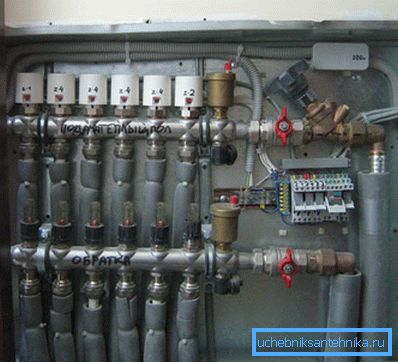

kolekcionar

Kolektor ili češalj je nekompliciran uređaj za paralelno spajanje nekoliko uređaja za grijanje ili neovisnih krugova. Kolektori se montiraju na dovodne i povratne cjevovode. Svaki par slavina je opremljen ventilom za zatvaranje i gasom za podešavanje.

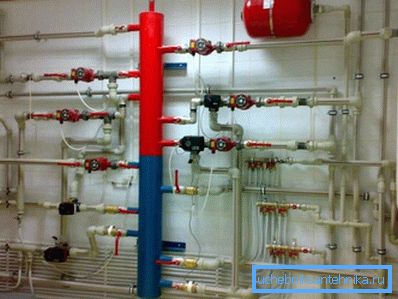

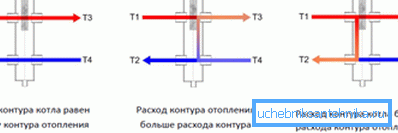

Hidro Arrow

To je vrsta rezervoara i temeljno se razlikuje od njega samo u značajnom unutarnjem volumenu. Hidraulička igla je spojena na oba dovodna i povratna voda.

Razdvajanje protoka u ukupnom volumenu dopušta redistribuciju rashladne tekućine između protoka i protoka povratka; štoviše: kroz dodatne grane moguće je odabrati vodu sa srednjim temperaturama između obaju niti.

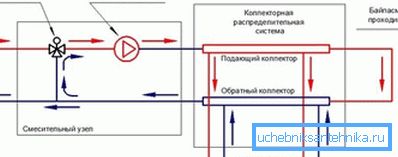

Trosmjerni ventil

To je čep s kontroliranim ventilom koji radi na principu bilo ili: omogućuje vam otvaranje protoka rashladnog sredstva iz izravnog cjevovoda, smanjujući protok vode iz povratka i obrnuto. Za što se koristi? Prije svega - za organizaciju nisko-temperaturnih kontura.

Činjenica je da je za kotao s kruta goriva temperatura povratne cijevi ispod 50 ° C iznimno nepoželjna: cijena pretjeranog hlađenja izmjenjivača topline je stvaranje kondenzata na njemu, što dramatično smanjuje njegov radni vijek. Kod rada u normalnom načinu rada s povratnom i povratnom temperaturom od 75/55 C, napaja se krug s odvojenom cirkulacijskom pumpom za grijanje poda.

Dio povratne vode iz tog kruga reciklira se; istodobno trosmjerni ventil dozira veću toplanu vodu iz kotla ovisno o temperaturi nosača topline. U pravilu, takva shema za vezanje kotao za grijanje na kruto gorivo uključuje termostatsku glavu, koja je odgovorna za kontrolu temperature.

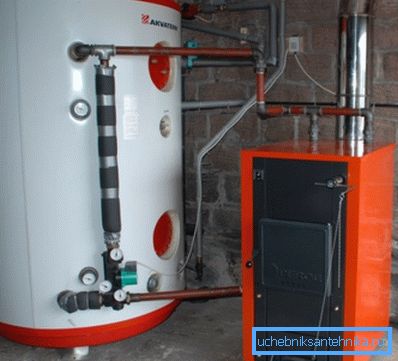

Akumulator topline

Pod tim imenom skriva se toplinski izoliran spremnik vode s velikim volumenom. Omogućuje vam da pohranite veliku količinu toplinske energije i postupno ga davati uređajima za grijanje.

Akumulator topline je koristan za stabiliziranje temperature radijatora pri korištenju kotlova na kruto gorivo; često uključuje i cjevovode električnog kotla za grijanje koji radi isključivo noću, kada je na snazi ​​jeftina tarifa za električnu energiju.

zaključak

Nadamo se da će informacije koje se nude čitatelju pomoći u dizajnu i izgradnji vlastitog sustava grijanja. Kao i uvijek, priloženi videozapis sadrži dodatne tematske materijale. Sretno!
