Cirkulacijska pumpa za grijanje: odabir i ugradnja

Kako tipična cirkulacijska crpka za sustav grijanja? Koji su znakovi za odabir ovog uređaja? Kako ga instalirati u sustav? Pokušajmo odgovoriti na ta pitanja.

klasifikacija

Pumpe za cirkulaciju u kućanstvu za grijanje uređaja nisu baš različite od ostalih crpki za crpljenje tekućina s niskom razinom onečišćenja: rotor (obično centrifugalni) odgovoran je za stvaranje hidrauličke glave; okretni moment generiran električnim motorom.

Postoji, međutim, niz znakova koji omogućuju klasifikaciju tih uređaja.

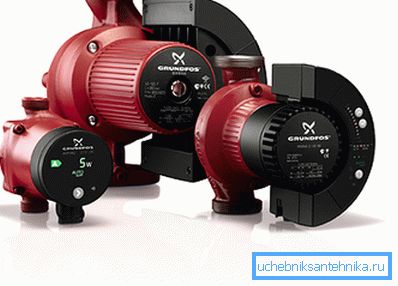

Mokri rotor

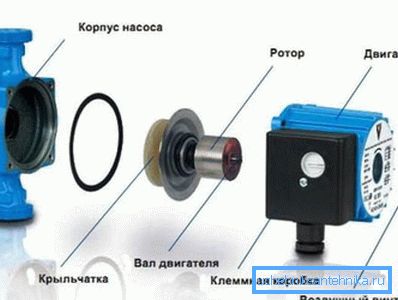

Gotovo svi krugovi za grijanje koji se koriste u privatnim kućama - s mokrim rotorom. Zapravo, to samo znači da je rotor elektromotora izravno uronjen u rashladnu tekućinu, što omogućuje uklanjanje viška topline i podmazivanje ležajeva.

Popularnost ovog tipa uređaja je zbog vrlo atraktivnog skupa značajki:

• Gotovo su tihi.
• Ne zahtijevaju održavanje (podmazivanje i čišćenje ležajeva, nadjevnih žlijezda itd.).
• Njihova toplinska zaštita ne ovisi o dodatnim automatskim uređajima: osigurava se sama prisutnost rashladne tekućine u krugu.
• U pravilu, cirkulacijske crpke za sustave grijanja s mokrim rotorom imaju nekoliko načina rada sa stupnjevitim ili kontinuirano promjenjivim okretajima.

Da ne bi došlo do jednostrane procjene ove klase uređaja od čitatelja, vrijedi dodati žlicu katrana u bačvu meda.

1. Zahvaljujući sustavu podmazivanja ležaja s rashladnim sredstvom, crpke su vrlo osjetljive na njegov sastav i čistoću.. Neprihvatljivo je prisustvo pijeska i razmjera.

Usput: problem je potpuno riješen postavljanjem grubog filtera ispred uređaja.

1. U ovu klasu, recirkulacijska pumpa za grijanje montirana je samo s vodoravnom osovinom.

Suhi rotor

Kružna pumpa za grijanje sa suhim rotorom također je često impeler na zajedničkom vratilu s motorom; Međutim, ovdje se rotor motora rotira u zraku.

Stoga su značajke jedinica:

• Razina buke je iznad prosjeka. Buka se, prije svega, stvara zasebnim rotorom ventilatora koji hladi električni motor.
• Toplinska zaštita osigurava poseban relej. Rezultat je čest pregrijavanje prekršajem otpora statora tijekom njihovih kvarova.
• Crpka zahtijeva održavanje (barem - zloglasno podmazivanje ležajeva i prigušivača).
• Ne može se montirati s motorom dolje - jednostavno zbog toga što kućište motora curi i curenje osovine uzrokuje kratki spoj u njemu.
• Osim toga, uređaji ove vrste obično imaju jednu brzinu.

Koje su prednosti korištenja suhog rotora s toliko neugodnih osobina? Činjenica da rashladna tekućina (ili bilo koji drugi medij) može imati proizvoljan stupanj kontaminacije: to neće utjecati na život ležajeva i skup električnog motora.

Uređaji sa suhim rotorom imaju nekoliko zasebnih potkategorija.

konzola

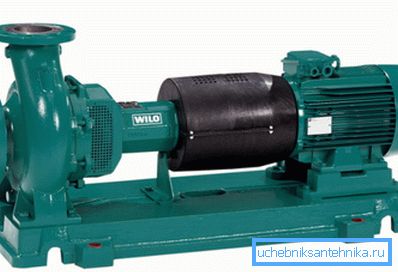

Ova klasa prvenstveno uključuje industrijske cirkulacijske crpke za grijanje. Njihova ključna značajka je ugradnja motora i rotora na zajedničku platformu (konzolu) s mogućnošću nezavisne zamjene; ovime, motori različitih snaga i veličina mogu raditi s jednim rotorom - dovoljno je samo zadržati poravnanje tijekom ugradnje.

Napomena: impeler ne sjedi ovdje na istoj površini kao i motorni rotor. Obično su povezani prirubnicama.

Prilikom postavljanja ove klase uređaja, korisno je znati nekoliko suptilnosti.

• Snažne industrijske cirkulacijske crpke za grijanje postavljaju se na zasebnu podlogu, koja nije povezana s temeljem zgrade.
• Kako bi se uklonili manji aksijalni odstupanja, prirubnice spojnice između motora i vratila crpke često nisu kruto spojene vijcima, već segmentima ojačane gume (na primjer, transportna traka).

blok

Za razliku od prethodne konstrukcije, u blok pumpi, impeler stoji na zajedničkom vratilu s motorom. Crpka radi samo s jednim tipom motora.

inline

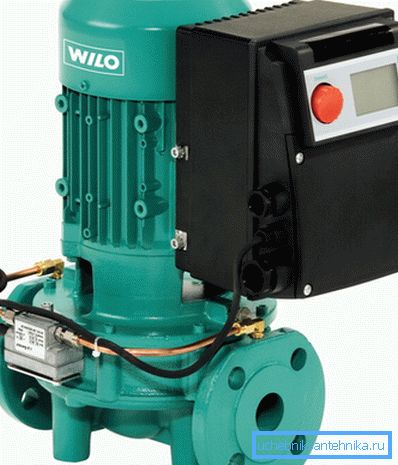

Ova cirkulacijska crpka u sustavu grijanja se razlikuje po tome što su ulazni i izlazni priključci na istoj osi, što omogućava da se montira na ravnu cijevnu sekciju s minimalnom udaljenosti između prirubnica (engl. In - in, line - line).

Odabir po parametrima

Dakle, moramo napraviti vlastite ruke za montiranje sustava grijanja s poznatim karakteristikama (broj i vrsta grijaćih uređaja, promjer cijevi itd.).

Kako odabrati optimalne tehničke značajke uređaja?

Napajanje

Za industrijske uređaje velike snage 380V; za većinu kućanstava - 220. Jedina prednost napajanja od 12 volti je povećana sigurnost u slučaju oštećenja slučaja; cijena ove sigurnosti je potreba za kupnjom dodatnog pretvarača i instaliranja niskonaponskih ožičenja.

Pritisak glave

Ako industrijski sustavi grijanja s pumpnom cirkulacijom zahtijevaju složene hidrauličke proračune kako bi se utvrdila potreba za pritiskom, tada su vikendice i stanovi sve jednostavni: hidraulički otpor kruga svih razumnih duljina ne prelazi 2 metra, što odgovara minimalnoj vrijednosti ove karakteristike.

Gdje se nalazim u naljepnici crpke naznaku pritiska koji je stvorio?

U pravilu, negdje u blizini imena postoje dvije skupine brojeva odvojene crticom (na primjer, 25-40). U ovom označavanju:

produktivnost

Može se odabrati na dva načina. Najjednostavniji od njih dolazi do određivanja ukupnog volumena sustava grijanja i množenjem s tri.

Još jednom: crpka mora proći kroz svu jačinu rashladnog sredstva tri puta na sat. S sporijom cirkulacijom u teškim mrazima razlika temperature između početka i kraja kruga će biti prevelika.

Metoda procjene učinka ukupne topline sustava grijanja je nešto složenija.

Formula izračuna je G = Q / (1.163 * Dt), gdje:

• G - produktivnost u kubičnim metara;
• Q je snaga izvora topline ili toplinske snage odvojenog kruga u kilovatima.

• 1.163 je toplinski kapacitet vode (konstantan);
• Dt je razlika temperature između protoka i povratka (normalna vrijednost je 20 stupnjeva).

Dakle, za kotao s kapacitetom od 16 KW i temperaturnom delta od 20 stupnjeva, izlaz 16 / (1,163 * 20) = 0,7 m3 / h je optimalan.

montiranje

Koliko je teško instalirati cirkulacijske pumpe za grijanje vlastitim rukama?

Općenito, postoji nekoliko suptilnosti ovdje.

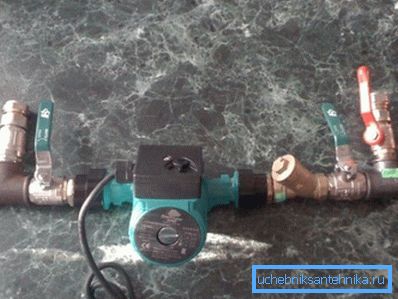

• Snaga se snažno preporučuje kroz utičnicu.
• Ispred pumpe nalazi se grubo filter na rashladnoj tekućini.
• Na obje strane sklopa crpke i filtar na grijaćem ventilu postavlja se ventil ili ventil za zatvaranje.

• Ako je crpka postavljena u gravitacijski sustav i trebala bi se koristiti u budućnosti prirodnom cirkulacijom, ostaje preostala između točaka za točenje. Potrebno je isporučiti s kontrolnim ventilom (bolja lopta).

Korisno: ako s pumpom radi, nema kruženja u sustavu grijanja, to najvjerojatnije znači zaplijenjeni nepovratni ventil. Rashladna tekućina počinje cirkulirati u malom krugu kroz zaobilaznicu.

zaključak

Razmotriti ćemo našu (iako pomalo površnu) poznanicu s tom vrstom opreme za grijanje.

Kao i uvijek, priloženi videozapis će dodatnim materijalima ponuditi čitatelju. Sretno!
