Dan stupnja razdoblja grijanja: izračun, referentne

Što je ovaj koncept - stupanj dana grijanja? Za što se koristi i kako se izračunava? U članku moramo odgovoriti na ova pitanja i upoznati se s nekim statističkim podacima koji su izravno povezani s našim izračunima.

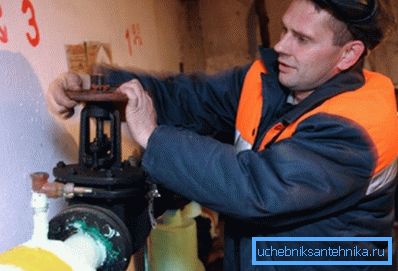

Trčanje grijanje.

definirati

Prvo ćemo se baviti terminologijom.

  • Razdoblje grijanja je vrijeme rada centralnog grijanja.. Počinje kada se prosječna temperatura vanjskog zraka za posljednjih pet dana drži na + 8 stupnjeva ili nižoj. Kada u proljeće prosječna temperatura za petodnevni tjedan prelazi +8 - završava sezona.

Korisno: kod izračuna trajanja sezone grijanja obično se koristi pomalo pojednostavljena shema. Uzmi ukupan broj dana s temperaturama ispod +8 C.

  • Dan stupnja je konvencionalni koncept koji odgovara razlici između temperature u grijanoj sobi i na ulici jedan stupanj tijekom dana.. Koristi se kao mjera topline u javnim komunalnim poduzećima. Trošak toplinske energije nije određen apsolutnom vrijednošću temperature, već njihovom delta: za održavanje prostora na +30 na 0 ° C izvan prozora, potrebno je trošiti toliko topline da održavate +15 na -15 van.
  • Konačno, stupanj dana grijanja (GOSP) ukazuje na temperaturnu deltu između sobe i ulice tijekom sezone..

formula

Koristeći vlastite ruke, više je nego jednostavno izračunati HSTP ako posjedujete određene statističke podatke. Formula za izračunavanje parametra je u obliku HOSP = (T1-T2) * Z.

U njemu:

  • T1 - unutarnja temperatura.
  • T2 - prosječna temperatura za cijelu sezonu grijanja (prosječna dnevna temperatura iznosi +8 i niže).
  • Z je broj dana s prosječnom dnevnom temperaturom od +8 ili manjih stupnjeva godišnje.
Vrijednost GOSP, specifična potrošnja topline u kW * h / m2 i Gcal / m2 za neke gradove.

Referentne vrijednosti

Da, upute za izračun su jednostavne; ali za njegovu provedbu nedostaju neki referentni podaci. Požuri popuniti nedostatak. (Vidi također članak Izračun topline: značajke.)

Sobna temperatura

Njegove preporučene vrijednosti lako se mogu pronaći u postojećem SNiP-u.

Soba Temperaturna norma, S
Dnevni boravak u regijama s nižim zimskim temperaturama iznad -31 ° C +18
Isto za kutne i završne sobe +20
Dnevni boravak u regijama s nižim zimskim temperaturama ispod -31 +20
Isto za kutne i završne sobe +22

Vanjska temperatura i trajanje sezone

Za praktičnost čitatelja, stavit ćemo na raspolaganje statistike za godine 1966. - 1980. za neke gradove Rusije. Jasno je da će za najbliže naselje vrijednosti biti blizu onima koje su dane.

grad Trajanje sezone grijanja Prosječna temperatura sezone grijanja
abakan 225 -8.4
Anadirsko 311 -10.5
Arkhangelsk 253 -4.4
Barnaul 221 -7.7
Belgorod 191 -1.9
Birobidzhan 219 -10.4
Bodaibo 254 -13.9
Bryansk 205 -2.3
Veliky Novgorod 221 -2.3
Verhojansk 279 -24.1
Vladivostok 196 -3.9
Volgograd 177 -2.4
Voronjež 196 -3.1
derbent 138 +3.7
Ekaterinburg 230 -6
Zeya 238 -13.8
Iževsk 222 -5.6
Irkutsk 240 -8.5
Kalinjingrad 193 1.1
Kemerovo 231 -8.3
Komsomolsk na Amuru 223 -10.8
Krasnojarsk 234 -7.1
Makhachkala 148 +2.7
Moskva 214 -3.1
Novosibirsk 230 -8.7
Ojmjakon 286 -24.3
Omsk 221 -8.4
trajna 229 -5.9
Rostov na Donu 171 -0.6
St. Petersburg 220 -1.8
Sovetskaya Gavan 243 -6
Taganrog 167 -0.4
Tynda 258 -14.7
Kabarovsk 211 -9.3
Čeljabinsk 218 -6.5
Jakutsk 256 -20,6
Trajanje sezone grijanja: distribucija na karti zemlje.

Primjer izračuna

Kao primjer, izračunavamo GSOP za nekoliko gradova.

Prosječna temperatura sezone grijanja u Derbentu iznosi +3,7 stupnjeva. U sobi stambene zgrade, morate održavati + 18 ° C. Grijanje će se uključiti 138 dana. (Vidi također članak Izračun grijaćih radijatora: značajke.)

Izračun će biti u obliku GOSP = (18-3.7) * 138 = 1973.4.

Sada izračunavamo isti parametar za Verkhoyansk, koji, uz Oymyakon, osporava naslov hladnog pola kontinenta.

U foto - zimski dan u Verkhoyansk.

Prosječna temperatura od -24.1 kombinira se s trajnošću grijanja od 279 dana. Istovremeno, prema sanitarnim standardima u stanovima koji se nalaze u središtu kuće, potrebno je održavati +20 ° C: niži vrh temperature znatno se razlikuje od -31 ° C, a ne u smjeru topline.

GOSP = (20 - -24,1) * 279 = 12303.

Doista, od južnih planina do sjevernih mora

Zašto vam je potrebna

Dakle, naučili smo brojati određeni parametar. A što učiniti s dobivenom vrijednosti? Najočitije područje primjene je procijenjeni trošak grijanja. Međutim, GOPP utječe na još jednu stvar - kvalitetu izolacije zgrade.

Što je hladnija zima, to je veća potreba SNiP-a 23-02-2003 Topla zaštita zgrada nameće ovu vrlo zaštitu.

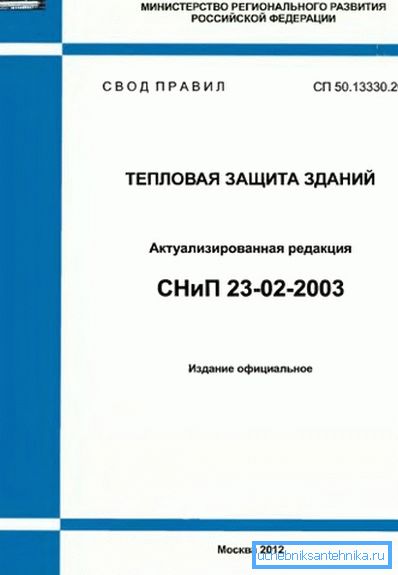

Regulatorni dokument sadrži zahtjeve za izolaciju.

Kako bi ovisnost bila vizualnija, vrijedi spomenuti jedan susjedni koncept - otpornost na prijenos topline, normaliziran gore spomenutim SNiP. Mjereno je u m2xC / W: manje vata toplinske energije prenosi se kroz kvadratni metar zida kada je temperaturna razlika na njegovim stranama 1 stupanj, to bolje otpora toplotnim curenjem.

Evo nekoliko normaliziranih otpora prijenosa topline za regije s različitim GPSL.

  • Za GSOP 2000 (Stavropol, Regija Astrakhan) minimalna toplinska otpornost zidova je 2,1 m2 * C / W.
  • Za GSOP 4000 (regije Volgograd i Belgorod) - 2.8.
  • GOSP 6000 (Moskva i Lenjingradska područja) - 3.5.
  • GOSP 8000 (Magadan) - 4.2.
  • GOSP 10.000 (Chukotka) - 4.9.
  • GOSP 12000 (Neki dijelovi Yakutia, uključujući i Verkhoyansk spomenuti od nas) - 5.6.

Obratite pažnju: SNiP se normalizira toplinskom otpornošću ne samo zidova, nego i podova, pa čak i prozora. Cijena odstupanja od normaliziranih vrijednosti je značajan višak topline.

U hladnim područjima se koriste posebice prozori s dvostrukim staklom s višekanalnim staklom koji štedi energiju, smanjujući gubitke zbog toplinskog zračenja.

zaključak

Nadamo se da smo uspjeli odgovoriti na sva pitanja koja su se nakupila u čitaču. Video pridodan članku, kao i obično, ponudit će dodatne tematske informacije. Uspjeh u projektiranju!
