Distribucija grijanja: kako sve funkcionira

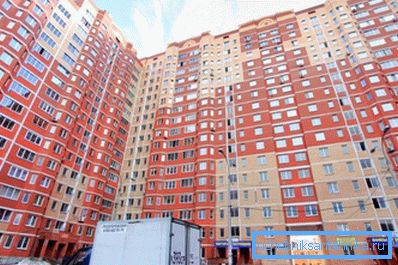

Kakav je raspored cijevi za grijanje u stambenoj zgradi? Što je gornja ožičenja grijanja i kako se razlikuje od dna? Koje se veličine cijevi koriste? Što je dizalo? Pokušajmo odgovoriti na ta pitanja.

terminologija

Prvo, da bismo izbjegli zabunu, definiramo pojmove.

• Dizalo ili termalni čvor - mjesto gdje se upravlja sustavom grijanja i opskrbom toplom vodom kuće ili njegovog dijela.

Osim toga: jedinica dizala donosi temperaturu i pritisak rashladnog sredstva na optimalnu učinkovitost sustava grijanja. Dakle, razlika između dovoda i povratnih niti rute doseže 4 kgf / cm2; istovremeno, kap vode od 0,2 kgf / cm2 dovoljna je za cirkulaciju vode kroz baterije.

• Vodeni lift - glavni element jedinice za dizanje, komora za miješanje, u kojoj se topla voda iz hrane miješa s povratnom vodom koja se recirkulira u cirkulaciju.
• čok - cijev koja povezuje protok i povratak u sklopu dizala. Kroz njega, hladnija voda povratnog cjevovoda ulazi u ciklus cirkulacije.
• Nadjev (posteljica) je vodoravna cijev koja opskrbljuje rashladnu tekućinu sa sklopa dizala do uspona.
• ustaju - vertikalne sekcije sustava grijanja koji dovode vodu izravno na uređaje za grijanje.
• opskrba - cijevi koje spajaju usisivač na bateriju.

Dakle, kakav se dijagram ožičenja za sustave grijanja može koristiti u stambenim zgradama? Koji elementi uključuju?

Središte dizala

Minimalni džentlmanski set za najjednostavniju jedinicu dizala sastoji se od:

1. Parove usisnih ventila - na protok i povratak.
2. Sump na terenu i, rijetko, na povratnoj liniji.
3. Zapravo dizalo s prigušivačem i mlaznicom.
4. Kuća ventili, odsječeni sustav kućnog grijanja.
5. Parove ispusta, dopuštajući potpuno ispuštanje sustava.
6. Upravljački ventili za mjerenje tlaka i temperature.

Izborno može biti prisutan:

1. Umetnite tople vode (jedan ili dva za svaku liniju). U drugom slučaju, kako bi se osigurala konstantna cirkulacija kroz krug PTV-a, prirubnica između umetaka na svakoj liniji dovršena je s podlogom za održavanje.

1. Utakmice za individualne potrošače (trgovine, trgovine, itd.). Ovdje se umetne na prirubnicu ispred ventila; pumpa ograničava protok vode kroz odvojen krug.

punjenje

Ovisno o njihovom položaju, postoje dvije sheme za distribuciju grijanja.

niže

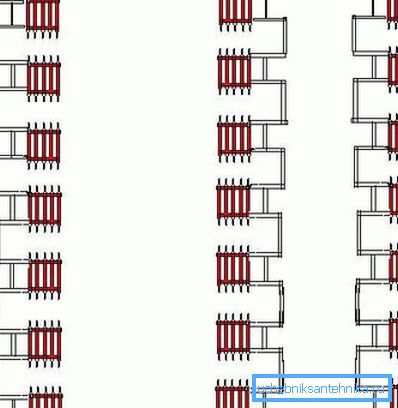

Donja bočica ili sustav grijanja s nižim ožičenjima koristi se u većini modernih zgrada. Obje hrane i obrnuto punjenje su u podrumu. Rasklopnici su spojeni u paru s skakačima smještenom u apartmanu na gornjem katu ili u potkrovlju; Na vrhu svakog skakača nalazi se zračni otvor (Mayevskyova dizalica).

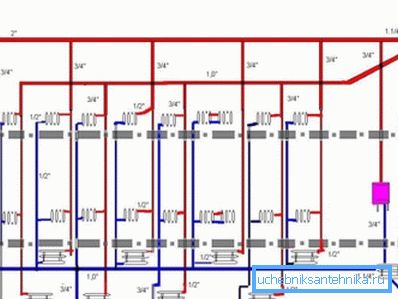

Svaka uspona je skakač između punila. Neizbježna neravnoteža između najbližeg čvora dizala i uspona daleko od nje kompenzira se razlikom u veličini i prohodnosti cijevi. Dajemo tipične vrijednosti daljinskog upravljača za krug grijanja koji poslužuje ulaz u modernu desetostranu zgradu.

Koje su prednosti nižeg ožičenja cijevi za grijanje?

• Svi ventili na paru su koncentrirani na jednom mjestu. Za prekidanje ne morate se popeti na potkrovlje.

• Vraćanje rashladne tekućine u tehničko podnožje tijekom popravaka ne predstavlja nikakav problem.

Usput: podrumi se često koriste kao skladišta ili prostorije za uporabu u trgovinama. U ovom slučaju, znate, ne morate govoriti o bilo kakvoj prednosti: morat ćete ispustiti ustave kroz cijev u kanalizacijski sustav.

Glavni nedostatak donjeg ožičenja sustava grijanja je složenost njihovog pokretanja nakon resetiranja. Da biste pokrenuli cirkulaciju kroz sve ustave, trebate isprati zrak. U međuvremenu, svi stanovnici gornjih stanova ne mogu to učiniti; Ne zaboravite na prazne prostorije.

vrh

Gornji popunjavanje ili grijanje s gornjom raspodjelom opskrbe prilično je drugačije predviđeno jer se navojni navoj nalazi u potkrovlju. Povratna cijev ostaje u podrumu. Svaka uspinjača je zasebni element neovisno od drugih uspona.

U potkrovlju, uz punjenje u punionici, u ovom su slučaju:

1. Isključivanje ustaje iz hrane ventila.
2. Utikači za njihovo pražnjenje (točnije, za usisavanje zraka potrebno za potpuno sušenje skupine uređaja za grijanje).
3. Prostirni spremnik. Unatoč imenu, ne nadomješta povećanje volumena rashladnog sredstva tijekom zagrijavanja (sustav nije autonoman, već povezan s glavnim grijačem). Spremnik, koji se nalazi na vrhu raspršivača za točenje, postavljen minimalnim nagibom, služi za skupljanje zraka, koji se odvaja odavde kroz otpadni ventil.

Takav raspored sustava grijanja bio je masivno primijenjen sve do osamdesetih godina.

Kako to izgleda u pozadini punjenja?

• Glavni problem ovdje je složenost resetiranja pokretanja zasebnog uspona. Da biste ga u potpunosti ispraznili, trebate:

• Isključite ventil u potkrovlju.
• Isključite ventil u podrumu i odvrnite kapu.
• Odvijte utikač u tavan.

Zanimljivo je da se cijeli sustav grijanja s gornjim opskrbnim ožičenjima resetira i počinje mnogo lakše, pogotovo ako se resetiranje iz ekspanzijskog spremnika grijanja dovede u sklop dizala. Jao: ispuštanje kuće je povezano s gubitkom velike količine rashladne tekućine, što je nepoželjno s gledišta spremanja toplinske energije.

• Glavna prednost gornjeg punjenja je da je lansiranje vrlo jednostavno i ne ovisi o stanovnicima kuće. Dovoljno je samo polako (kako bi se izbjegao vodeni čekić) kako bi otvorili ventile za kućanstvo na dovodnim i povratnim vodovima, nakon čega ostaje samo za ispuštanje zraka iz ekspanzijskog spremnika.

ustaju

Raspored rashladne tekućine u uređajima za grijanje u privatnoj kući može biti vodoravna i vertikalna (stojeći). U stambenim zgradama na različitim mjestima, ove sheme su jedna pored druge: ako je punjenje uvijek horizontalno ožičenje, tada je uspinjač okomito ožičenje.

Što je korisno znati o ustaju u bloku stanova?

• Nijedan od kata, osim gornje u kući s nižom punionicom, ne bi trebao zatvoriti par struna između radijatora. Ako ugrađujete grijač između opskrbnih i povratnih uspona na petom katu zgrade od 10 katova, stanovnici gornjih etaža će se zamrznuti: cirkulacija iznad kvačila će se gotovo zaustaviti.
• U domovima novih projekata, jedan od dvostrukih uspona često je neaktivan (tj. Ne povezuje se s baterijama). Raspored sustava grijanja s jednim usponaom omogućuje dvostruko uspinjanje iz podruma, bez sudjelovanja stanovnika. Dovoljno je umetnuti dumper na jednu nit umjesto letka i prestići ga za ispuštanje: zračni jastuk će se potpuno leti na vodenoj strani.

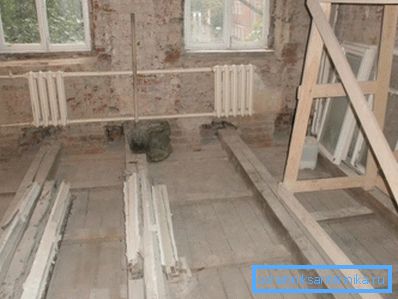

• U stalinki na paralelnom usponskom podnožju, dva radijatora su često povezana bez mijenjanja promjera. U ovom slučaju, uspinjač sama služi kao skakač između njihovih obloge. ovo

Ožičenje sustava grijanja je vrlo učinkovito, ali samo s velikim (DU25) promjerom dovodnih cijevi.

Praktična posljedica: ako želite zamijeniti unutarnje ožičenje vlastitim rukama, koristite cijevi za grijanje istog promjera ili prigušite džemper. Upute se povezuju s činjenicom da će s promjerom od 25 mm mrežice i oblogama s uvjetnim prolazom od 15-20, baterije jednostavno biti hladne.

Vodoravno unutarnje ožičenje

U mnogim novim zgradama može doći do relativno egzotične sheme: izlazi iz ustave dolaze u stan, dopuštajući da se grijači razrjeđuju zbog proizvoljnog rasporeda. Promjer uspona i izlaznih mjesta je odabran tako da vodoravna kontura u vašem apartmanu ne postavlja parametre grijanja u apartmanima iznad ili ispod.

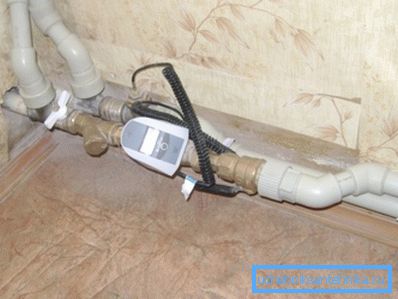

Pored proizvoljnog rasporeda, horizontalni krug s jednim ulazom i izlazom omogućuje podešavanje računovodstva toplinske energije. Kako se cijena grijanja po kvadratnom metru povećava, instalacija mjerača postaje sve važnija.

Kako napraviti raspored grijanja u vodoravnom konturu jednog stana?

Po skromnom mišljenju autora, bilo bi najudaljenije prilagoditi Lenjingrad, ili raspored baraka, na ovu situaciju.

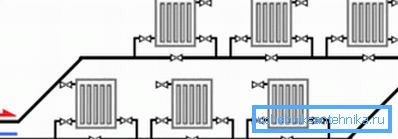

• Uzduž perimetra stana postavljen je neprekinuti prsten s veličinom DN25. Pod vratima se zagrijava u estrihu ili polaže ispod ravnog poda.
• Uređaji za grijanje su izrezani paralelno s prstenom, bez prekidanja. Veličina cijevi - DNU20. Dijagram priključivanja odvojenog radijatora - donja ili dijagonalna.
• Svaki radijator je opremljen zračnim otvorom u jednom od gornjih čepova. Po želji se mogu postaviti gasa ili termičke glave i odzračni ventili na dovodnim vodovima.

zaključak

Nadamo se da će naše preporuke biti korisne čitatelju. Dodatne informacije o tome kako se kabel za grijanje u stanu može implementirati biti će ponuđen priloženim videozapisom. Sretno!
