Distribucijski razvodnik se zagrijava

Učinkovit sustav kućnog grijanja vrlo je važan čimbenik u udobnosti stanovanja u kući. Ravnomjerno grijanje svih uređaja za grijanje znači njegovo pravilno funkcioniranje. Ali ponekad se ispostavlja da rashladno sredstvo nije dovoljno za sve točke analize. To se događa iz više razloga, na primjer, zbog nepoštivanja promjera cijevi tijekom instalacije sustava ili neispravne sheme instalacije grijanja. Ispostavlja se na ovaj način: temperatura je dovoljna, voda je u sustavu, a nema dovoljno topline, jer sve baterije jednostavno nemaju ispravnu raspodjelu vode. To znači da je povrijeđeno osnovno pravilo za odabir promjera cijevi: zbroj promjera svih krugova grijanja mora biti jednak ili malo veći od promjera izlazne cijevi iz kotla. U tom slučaju, bilo pomoću ventila na baterijama, trebate prilagoditi protok rashladnog sredstva na sustav grijanja ili ga trebate obnoviti. Jedno od rješenja za problem je napraviti kolektor za distribuciju grijanja s vlastitim rukama.

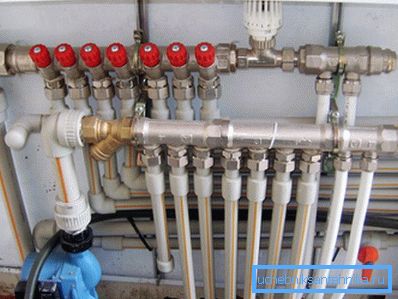

Načelo rada

Načelo rada

Možete ispraviti pogreške prethodnih instalacija grijanja primjenom jednog od klasičnih dijagrama priključivanja. Do danas je najučinkovitiji distribucijski sustav rashladne tekućine u sustavu grijanja razdjelni razvodnik.

U svojoj jezgri, to je spremnik u koji se grijana voda opskrbljuje od grijanja. Od njega kroz cijevi manjeg promjera teče do točke analize (grijači radijatori, grijani podovi, indirektni kotao za grijanje). Nakon što je odstupio od vrućine, voda se vraća natrag kroz iste cijevi, ali već u istoj mjeri (prijem), a zatim se opći tok vraća u kotlu. Ciklus je gotov.

Kako promijeniti sustav grijanja

Kako promijeniti sustav grijanja

Imajući vještine u rukovanju alatima, strojevima za zavarivanje (ako je potrebno zavarivanje) i poznavanjem vodovodnih sustava, vrlo je jednostavno napraviti razdjelnik za grijanje. Najprije morate odrediti broj krugova grijanja. To su zasebne grane koje topline određene prostorije (jedna ili više).

Ako instalirate kolektora u pojedinačno grijanje dviju ili više katova, onda je na svakom katu bolje napraviti vlastiti češalj (distributer). U tom slučaju ne možete raditi bez kotlovnice u kojoj će se nalaziti glavni razvodnik.

Ako je kuća jednokatnica, preporučljivo je napraviti jedan distribucijski čvor koji će se nalaziti pored kotao. Da biste sve uzeli u zasebnu sobu ili kombinirali, recimo, s kuhinjom - ta je odluka donesena na temelju izgleda i veličine kuće, modela kotla i vrste goriva na kojoj radi.

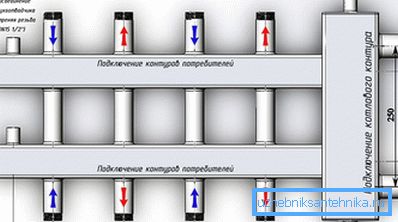

U slučaju postavljanja razdjelnika za grijanje izravno pored kotao, izrađen je od metalnih cijevi kružnog ili pravokutnog poprečnog presjeka. Ali prije početka rada, trebali biste odrediti broj točaka analize rashladnog sredstva. Ovisi o odabiru promjera cijevi koje treba polagati. Nakon toga, za jasnoću, morate nacrtati crtež. Prikazuje sve potrebne dimenzije i parametre:

  • Promjeri protoka i povratnih cijevi, grananja na krugove grijanja, navoji.
  • Udaljenosti između grana davanja i primanja.
  • Udaljenost između glavne i povratne cijevi.
  • Uputa za dodir. Oni mogu biti usmjereni u suprotnim smjerovima ili prema gore. Ako su slavine za napajanje i povratak usmjerene u jednom smjeru, onda su postavljene u uzorak kontrolne ploče.

Kada se napravite svi potrebni priprema, možete nastaviti raditi.

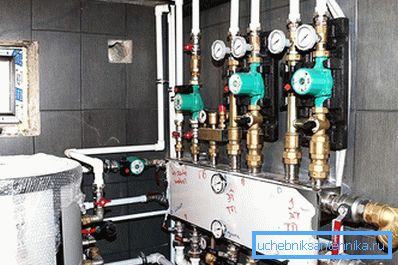

Kotlovnica

Kotlovnica

Kolektora kotlovnice sastoji se od dva umora: opskrbe i povratka. Naravno, za veliku kuću, zbog impresivnog volumena nositelja topline i znatne dužine sustava grijanja, koriste se cijevi promjera od najmanje 100 mm za izradu razdjelnog razvodnika.

Uređaj za napajanje montira se pomoću ventila i cirkulacijskih crpki, a povratak je samo s ventilima za zatvaranje.

Čak iu montažnim mjernim instrumentima, termometrima i sigurnosnoj grupi. Takvo "punjenje" omogućuje, bez isključivanja svih grijanja u kući, rješavanje problema zasebne grane.

Prilikom postavljanja slijedi sljedeći slijed radova:

  • U skladu s crtežom kupljene cijevi (u našem slučaju, metal). Ako je potrebno, oni se čiste od hrđe.
  • Prema shemi sklapanja, cijevi se zavaruju električnim ili plinskim zavarivanjem.
  • Svi zavareni spojevi su očišćeni i dizajn je obojen.
  • Kolektor je spojen na sustav grijanja i pod tlakom - provjerite ima li curenja. Učinite to ispunjavanjem vode i neko vrijeme ostavite pod pritiskom.

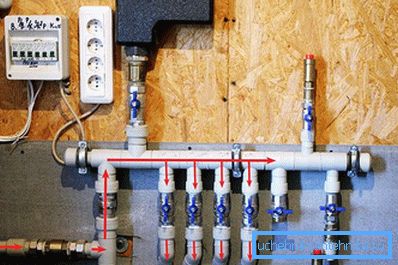

Lokalni sakupljač

Lokalni sakupljač

Instalacija takvog čvora u svom principu ne razlikuje se od montaže distributera u kotlovnici. Iznimka je materijal cijevi. Budući da je, recimo, redundantni čvor koji je daleko od uređaja za grijanje i temperaturni učinak na njemu znatno manji, tada se mogu koristiti kompozitne PP cijevi ili metal-plastika. No, lemljenje je pouzdanije od spojnice, tako da su polipropilenske cijevi poželjne.

Sljedeća razlika lokalnog češlja iz kotlovnice je da, budući da je duljina cijevi mala, voda nema vremena da dade svu temperaturu i da se vraća dovoljno vrućoj, a voda u povratnom struji u kotlu gotovo je hladno.

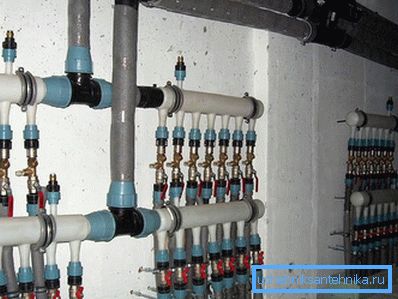

Isplativo ili ne

Isplativo ili ne

Koliko je isplativo instalirati razdjelnik za grijanje, sami ocijenite. Prvo, potrošite samo na materijale. Drugo, u potpunosti je u skladu s tehničkim parametrima vašeg sustava grijanja, dok će se sakupljač trgovine i dalje morati ponovno nadograditi. A to je i trošak. Treće, sam sakupljač će pomoći da brzo otkupi troškove njegove instalacije. Na koji način? U konvencionalnom sustavu s dvije cijevi grijanja, rashladna tekućina prolazi uz konturu, dajući toplinu, recimo, 20 m, a kolektor kolektor je polovica koliko ide u jednu točku analize, tako da je voda u povratnoj liniji toplija i manje goriva je potrebna za grijanje. A s obzirom da je gorivo vrlo, vrlo skupo, tada će platiti za sebe u jednoj sezoni. Ako imate pitanja, napišite komentare na članak. Specijalist koji radi na stranicama će vam pružiti dodatne informacije.

video

Možete saznati više o tome kako distribuirati distributera od videozapisa koji nudimo:

sheme

Slijedi nekoliko shema grijanja kolektora:

Priključni krug

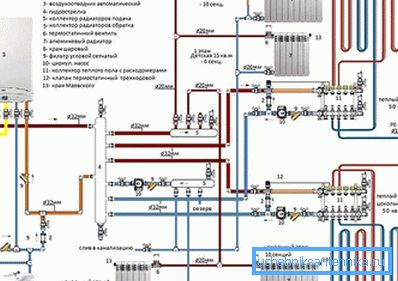

Shema grijanja vikendice

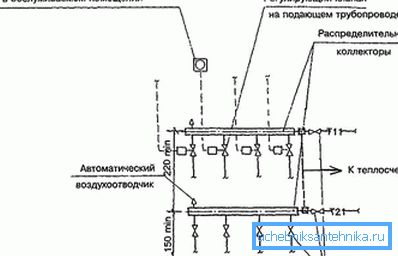

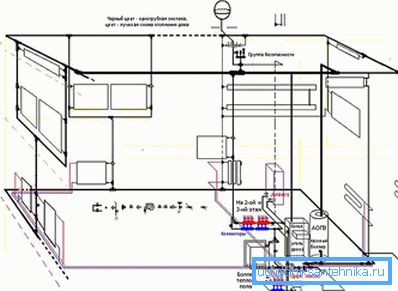

Distribucija grijanja kroz kolektore

Priključni krug

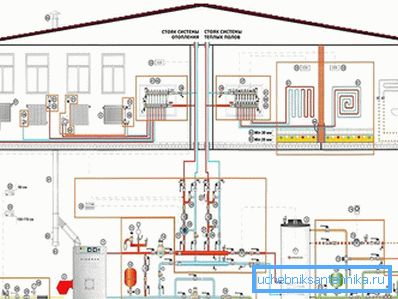

Kuća s individualnim kotlovnicama

Grijanje kolektora
