Diy grijanje: osnove instaliranja autonomnih sustava za

Koje materijale koristite plastičnim grijanjem vlastitim rukama? Koji se uređaji za grijanje trebaju koristiti? Što je bolje koristiti kao rashladno sredstvo?

Pokušajmo odgovoriti na ta i neka druga pitanja.

Izvor topline

Počnimo odabirom vrste kotla.

Na njega utječu dva čimbenika:

• Jedinična cijena toplinske energije. Jasno je da će učinkovitost grijanja uvijek biti prioritet.
• Jednostavnost korištenja kotla. Što rjeđe treba opterećenje gorivom ili održavanje, to bolje.

ekonomija

Ovdje je ocjena jeftinosti grijanja kako slijedi:

1. Plin. Kilovatska toplina, dobivena spaljivanjem, koštat će samo 70 kopecka.

Napomena: Radi se o prtljažniku prirodnog plina. Spremnik ili cilindri plina značajno će povećati troškove.

1. Drvna ograda će povećati cijenu po kilovatima topline na 1,1 rubalja.
2. Ugljen će koštati još više - 1.3.
3. Pelleti (prešani piljevina) - 1,4 - 1,8 R / KW * h.
4. Solarium - 3.2.
5. Struja pri korištenju električnih kotlova bilo koje vrste - 3.0 - 4.0, ovisno o regionalnim tarifama za električnu energiju.

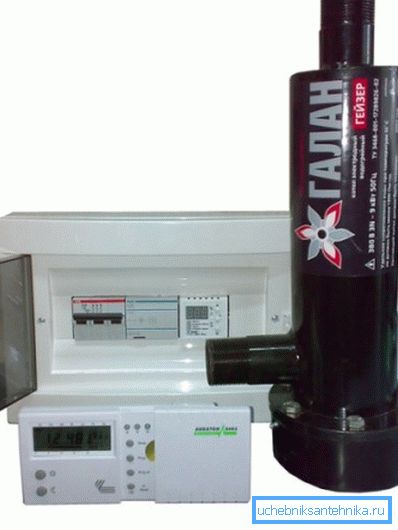

Usput, unatoč oglašavanju uvjerenja proizvođača i distributera, učinkovitost bilo kojeg izravnog električnog aparata za grijanje je 100%. To izravno proizlazi iz zakona fizike: uređaj koji ne obavlja fizički rad koristi sve energije za grijanje. Ekonomični električni kotlovi - mit.

Jednostavnost upotrebe

Ovdje su vrste opreme za grijanje rasporedjene u različitom redoslijedu.

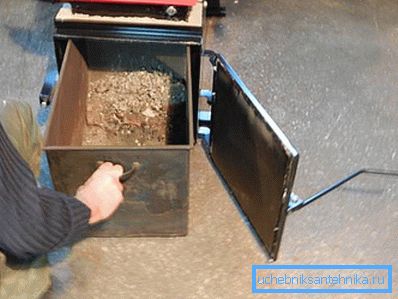

Unatoč potrebi za čestim opterećenjima goriva, gdje nema glavnog plina, grijanje čvrstim gorivom montirano je s vašim rukama češće od svih ostalih shema. Razlog je upravo njezino gospodarstvo.

Povećajte autonomiju sustava na nekoliko načina.

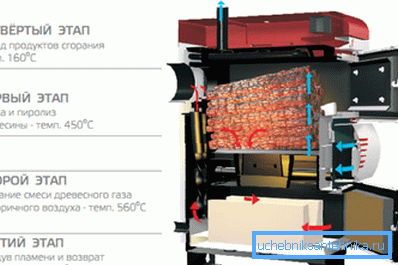

• Kruta kotao za pirolizu, za razliku od klasičnog, prekida proces izgaranja u dvije faze. Prvo, ogrjevna drva za ogrjev ili ugljen s ograničenim pritiskom zraka, zatim proizvodi nepotpunog sagorijevanja - ugljični monoksid i hlapljivi ugljikovodici - spaljuju se u odvojenoj komori. Fleksibilno podešavanje toplinske snage omogućuje povećanje razdoblja između gorenja do 10 - 12 sati.

• U gornjoj ognjištu, zapaljivog vatre zapaljuje se, kao što naziv implicira, odozgo. Kruženje zraka je organizirano na takav način da protok proizvoda izgaranja nosi pepeo u dimnjak. Samostalnost najboljih kotlova ove vrste doseže jedan dan ili više.
• Konačno, smanjenje broja dnevnih goriva pomoći će uključivanju u krug akumulatora topline - masivnog toplinski izoliranog spremnika s rashladnim sredstvom. Rad kod pune snage, bojler grije vodu u spremniku tri do četiri sata; tada se pohranjena energija koristi za održavanje temperature grijača.

cijevi

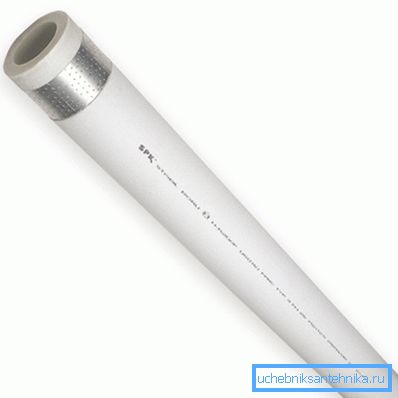

Umjesto da navedemo sve materijale koji se koriste u autonomnim sustavima, dopuštamo odmah ukazati na optimalno rješenje - aluminijski ojačani polipropilen.

Zašto upravo on?

• Ovaj je materijal jeftin u odnosu na sve alternative.
• Cijevni hidraulički otpor je minimalan i ne raste tijekom rada: glatka polimerna površina ne podliježe eroziji i ne postaje obrasta sedimentima. Za usporedbu, nova čelična cijev može se razlikovati od stare u protok vode za faktor od 200 ili više.
• Resursa s tipičnim autonomnim parametrima sustava (tlak 1.5 - 2.5 kgf / cm2, temperatura 55 - 75 ° C) procjenjuje se na najmanje 50 godina.

Zašto je pojačani polipropilen poželjan?

1. Kombi materijal je nešto jači pri pražnjenju. S istom debljinom stijenke, maksimalni dopušteni tlak za monolitni polipropilen iznosi 20 atm, za ojačano - 25.

Korisno: radni tlak cijevi označen je oznakom. Sadrži simbole oblika PN * (tlak u kgf / cm2) i PP- * (vrsta materijala: R je slučajni kopolimer, B je kopolimer, H je homopolimer).

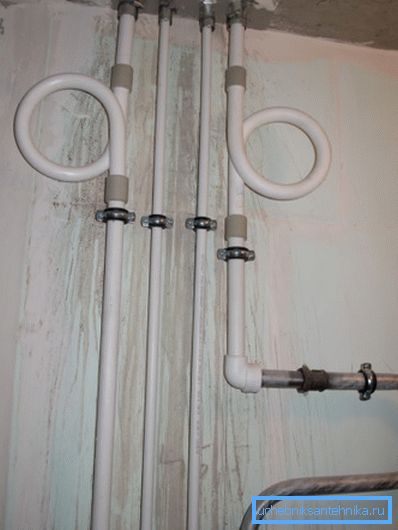

1. Što je još važnije, aluminijsko ojačanje dramatično smanjuje koeficijent plastičnog rastezanja tijekom zagrijavanja. Međutim, s velikom duljinom ravnih dijelova, produžetak će i dalje biti vidljiv - stoga su opremljeni kompenzatorima za sustave grijanja (u obliku slova U ili zavojnice cijevi).

radijatori

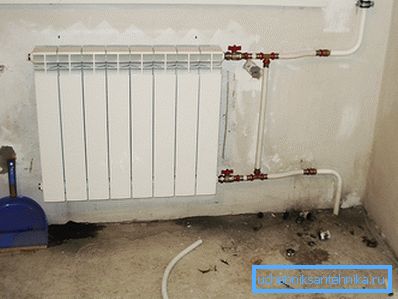

Upute za odabir radijatora za autonomne sustave grijanja za stambene niskogradnje također su vrlo jasne. Bolje je koristiti aluminijske profilne radijatore.

razlozi:

• Jeftinoća. Trošak odjeljka počinje s 280 rubalja.
• Atraktivan izgled, koji može stati u bilo koji dizajn prostorije.
• Visoki prijenos topline do dionice (do 210 wata s međusobnom veličinom od 500 mm) zbog razvijene finninga i visoke toplinske vodljivosti aluminija.

Svi nedostaci aluminija - niska mehanička čvrstoća i sposobnost stvaranja galvanskih para s bakrom - u našem su slučaju nerelevantni. Hidraulični šok, sposoban uništiti radijator, jednostavno se ne može poduzeti - poput stranih metala u zatvorenoj petlji.

Prilikom izračunavanja toplinske snage grijača za sobu s visokokvalitetnom vanjskom izolacijom, najlakši način da se usredotočite na SNiP pola stoljeća iznosi 100 vata topline po kvadratnom metru.

Dodatne komponente

Koje komponente za sustave grijanja, osim kotla, cijevi i baterija, koriste u autonomnom krugu?

• Spremnik za ekspanziju kompenzira povećanje volumena rashladnog sredstva kada se zagrije. Njegov volumen je jednak oko 10% ukupnog volumena konture.

Savjet: u uravnoteženom sustavu grijanja, volumen vode može se grubo procijeniti brzinom od 13-15 litara po kilovatu topline.

• Sigurnosni ventil ublažava višak tlaka kada se ekspanzijski spremnik prelijeva.
• Svrha automatskog otvora za zrak je jasna od svog naziva: omogućuje sustavu da se riješi zračnih utikača u automatskom načinu rada.
• Manometar (manje uobičajeno, termometar) služi za vizualno praćenje parametara sustava.
• Cirkulacijska pumpa cirkulira rashladnu tekućinu.

Zanimljivo: gore navedene osnovne elemente remenice kotla često se postavljaju izravno u svoje tijelo. Prije svega se radi o električnim i plinskim uređajima.

Uz potrebne elemente, dizajn kruga grijanja može uključivati:

• Skakač s sustavom za hladnu vodu s ventilom koji ga zaustavlja. Kroz njega se ponovno napuni krug.

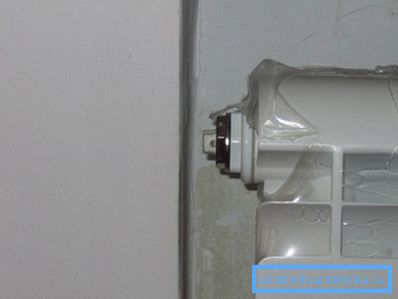

• Vozdushniki (slavine Mayevsky ili obične slavine za vodu) u gornjim dijelovima kruga - u radijatorskim čepovima ili na skakačima između uređaja za grijanje.

• Zatvoriti ventil na protok svakog radijatora.
• Grijalice ili termičke glave na povratnom priključku grijaćih uređaja, koje omogućuju podešavanje prijenosa topline ili za balansiranje sustava.
• Ponovno postavite, omogućujući vam potpuno sušenje kruga.

Nosač topline

Najčešći nosač topline je obična voda.

Tehnička voda za sustav grijanja, međutim, ima nekoliko ozbiljnih nedostataka:

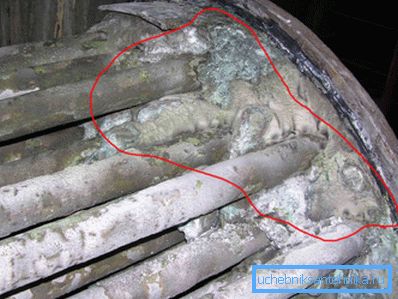

1. Limet koji se nalazi u njemu padne kao talog na izmjenjivaču topline kotla, umanjujući njegov prijenos topline i smanjujući lumen cijevi.

1. Kada se grijanje mora zimi zaustaviti (tipičan slučaj je uklanjanje punjenja ili dovodnog voda na ventile na njemu), voda koja se zaglavi u radijatorima pretvara u led u nekoliko sati - s odgovarajućim posljedicama za grijaće aparate i cijevi. Naravno, ako ne organizirate grijanje kuće alternativnim sredstvima ili potpunom odvodnjom kruga uz gubitak cijele rashladne tekućine.

Prvi problem je u potpunosti riješen tako da se isparava destilat. Destilirana voda u sustavu grijanja ne opada u principu. Često priprema vode - uklanjanje kalcijevih spojeva iz njega - se svodi na vrenje (soli se taloži) ili prolazi kroz konvencionalni filter vrčasta kanta.

Ako želite biti sigurni od odleđivanja kruga, jedini način je da koristite antifriz. U ovoj ulozi, bolje je koristiti vodenu otopinu propilen glikola: ona nije kemijski agresivna i netoksična.

Kako uliti vodu ili drugu rashladnu tekućinu u zatvorenu petlju?

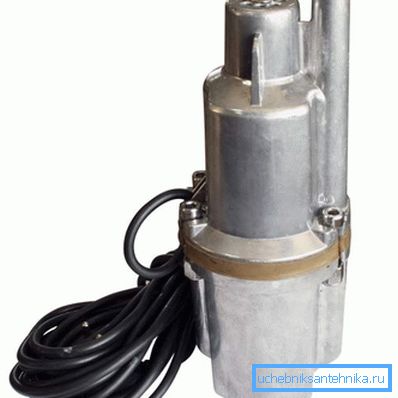

Najjednostavniji način je koristiti jeftinu vibrirajuću pumpu (Kid ili Streamlet) za punjenje sustava. Njegova izlazna brtva povezana je s crijevom na bilo koji krug napajanja; sama pumpa uranja u kantu ili spremnik s rashladnom tekućinom. Kako spremnik postaje prazan, rashladno sredstvo se kontinuirano dodaje; tlak u sustavu kontrolira mjerač.

Korisno: prije punjenja sustava potrebno je pumpanjem zračne komore ekspanzijskog spremnika pumpati s običnom pumpom za bicikle. Tlak punjenja treba odgovarati hidrostatskoj glavi u krugu (1 kgf / cm2 po 10 metara vodenog stupca). Dakle, ako je gornja točka konture 5 metara iznad ekspanzijskog spremnika, tlak punjenja spremnika će biti 0,5 kgf / cm2.

zaključak

Nadamo se da će naše preporuke pomoći čitatelju u dizajnu i instalaciji vlastitog sustava grijanja. Priloženi videozapis će mu ponuditi više informacija. Sretno!
