Diy sustav grijanja: savjeti za početnike

Tema ovog članka je samostalni sustav grijanja. Moramo se upoznati sa svojim glavnim elementima, kako bismo odredili izbor opreme i materijala, sa žičanim i spojnim dijagramom uređaja za grijanje.

Započnimo.

Izvor topline

Kako zagrijati sobu koja se nalazi na znatnoj udaljenosti od najbližeg glavnog grijanja? Očito, to zahtijeva neovisan izvor topline - vodeni kotao.

Prilikom odabira vrste kotla vrijedi obratiti pažnju na dva svojstva:

• Ekonomija. Što je niža cijena kilovata toplinske energije, to su niži operativni troškovi.
• Samostalnost rada. Idealno, oprema za grijanje ne bi trebala zahtijevati pozornost na sebe.

Napravimo odgovarajuće ocjene, a zatim usporedimo položaje kotlova različitih tipova.

ekonomija

Čini se da tablica ne zahtijeva nikakve komentare. Glavni plin vodi s obzirom na jeftinost grijanja širokim udjelom.

autonomija

No, na ovom parametru, procjene će biti vrlo različite od prethodne ocjene.

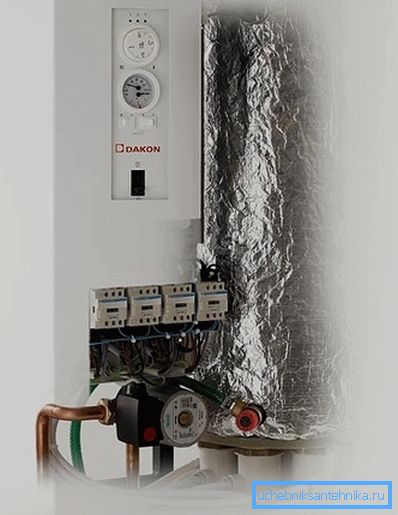

1. Neosporni vođa je električna energija. Električni kotao ne zahtijeva održavanje u jednom ili drugom obliku niti uklanjanje proizvoda izgaranja. Dovoljno je da vlasnik postavlja temperaturu rashladnog sredstva ili, u prisutnosti vanjskog termostata, temperaturu zraka u prostoriji.

1. Na drugom mjestu za jednostavnu uporabu - plin. Raspored sustava grijanja s plinskim kotlom također im omogućuje da rade samostalno i na neodređeno vrijeme, održavajući zadanu temperaturu. Vlasnik će morati dodatno prisustvovati instalaciji zračnog kanala koji vodi do ulice.

Razjasniti: govorimo o kotlovima s elektronskim paljenjem. Piezo pečenje čini kotao nestabilnim, ali je potrebno zapaliti (osobito s ugasenim paljenjem) ručno.

1. Korištenje dizelskog goriva također dozvoljava sustavu da djeluje samostalno dugo.; Međutim, masivni spremnik s dizelskim gorivom i buke plamenika, koji se malo razlikuje od buke zrakoplova tijekom polijetanja, čine ovaj izvor topline manje udobnim.
2. Pelletni kotlovi s bunkerom i automatsko dovod goriva pružaju nešto nižu razinu automatizacije: bunker se mora povremeno puniti, a bunker vam neće spasiti čišćenje pepela.
3. Konačno, kotači s krutim gorivima zahtijevaju najveću pozornost.. Ugljen i ogrjevno drvo moraju se učitavati svakih nekoliko sati. Korištenje plinskih generatora, toplih kotlova i akumulatora topline mijenjaju sliku na bolje, ali ne tako radikalno.

Zaključci su prilično očiti - ako imate priliku koristiti glavni plin, ne mogu se tražiti druge opcije za primjenu grijanja.

Prilikom odabira plinskog kotla treba obratiti pažnju na još nekoliko karakteristika.

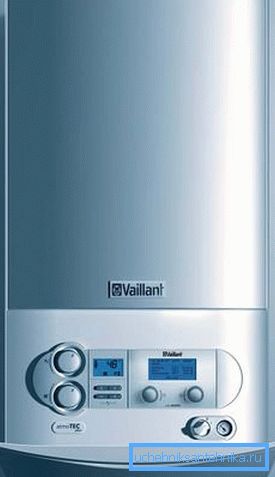

• Ako prekidi u opskrbi električnom energijom nisu sustavni, naš izbor je proizvod s prisilnim nagibom i elektronskim paljenjem.
• Kondenzacijski kotlovi su ekonomičniji od konvekcijskih kotlova za 9-11%. Oni koriste ne samo toplinu izgaranja plina, već i energiju koja se oslobađa tijekom kondenzacije proizvoda izgaranja.

Toplinska snaga

Kako izgraditi sustav grijanja koji će osigurati kuću potrebnu količinu topline? Očito je vrijedno početi s izračunima. Moramo procijeniti toplinski učinak kotla i ukupnu snagu uređaja za grijanje.

Formula izračuna je sljedeća: Q = V * Dt * k / 860.

U njemu:

• Q - toplinska snaga (KW).
• V je obujam veličine kuće (uključujući zidove) u kubičnim metara.
• Dt - temperaturna razlika između kuće i ulice u najhladnijim pet dana zime. Podaci o prosječnom minimalnom iznosu vašeg grada mogu se naći u dobro poznatoj mrežnoj enciklopediji; unutarnja temperatura se uzima u skladu s sanitarnim standardima (18 - 22˝).
• k - koeficijent zagrijavanja. Interpolacija se temelji na sljedećoj tablici:

Primjerice, za kućanstvo 8x8x6 metara s unutarnjom temperaturom od + 20 ° C i prosječnim siječanjom od -24 ° C, izrađenim visokokvalitetnom izolacijom (k = 0,8), trebat će Vam (8 * 8 * 6) * (20 - 24) * 0,8 / 860 = 16 (zaokruženo) kilovat topline.

Za distribuciju te moći u prostorijama, dovoljno je izračunati svoj udio u obujmu cijele kuće.

Ne zaboravite na nekoliko suptilnosti:

• Prostorije bez radijatora (ulaz, spremište, WC) grijale su susjedne sobe. Njihov volumen je također vrijedan uzimajući u obzir.

• U kuhinji obično postoje mnogi vlastiti izvori topline - hladnjak, štednjak, mikrovalna pećnica itd. Procijenjena vrijednost za to obično se smanjuje za 20 - 25%.

Aparati za grijanje

Očito je da uređaj sustava grijanja mora sadržavati ne samo izvor topline već i uređaje za grijanje. Koje baterije bolje odabrati ekonomičan vlasnik kuće?

Najprije razmišljamo o uvjetima pod kojima će radijator raditi u autonomnom sustavu.

Radna temperatura obično je u rasponu od 50 do 80 stupnjeva. Radni tlak ne prelazi 2,5 atmosfere. Hidraulički šokovi su isključeni - osim ako je krug napunjen, otvarajući ventil naglo i do neuspjeha.

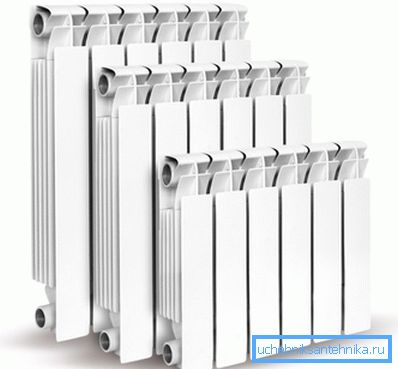

Ako je tako, možete se sigurno odlučiti za radijatore aluminijskih presjeka - lijep, jeftin i s odličnom rasipanjem topline.

cijevi

Kao što smo već saznali, nije predviđen visoki tlak i visoka temperatura u autonomnom krugu. Ako je tako, možete spremiti na cijevi: mi ćemo odabrati jeftin, lagan i izdržljiv polipropilen.

Budući da ovaj materijal ima visok koeficijent toplinske ekspanzije, morat ćemo:

• Izaberite cijevi s pojačalom. Sloj aluminijske folije zamjetno će smanjiti izdanak tijekom zagrijavanja.

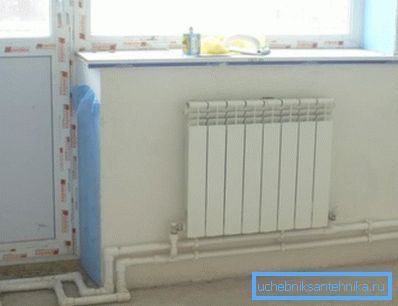

• Za dobavu dugih ravnih dijelova punjenja s kompenzatorima - prsten ili U-zavojnice.

Kako provesti grijanje pomoću polipropilena?

Za zavarivanje cijevi sa spojnicama koristi se niskotemperaturno lemljenje. Rastaljene površine su fiksirane u radnom položaju i nakon 10 - 40 sekundi (ovisno o veličini) postaju jedna.

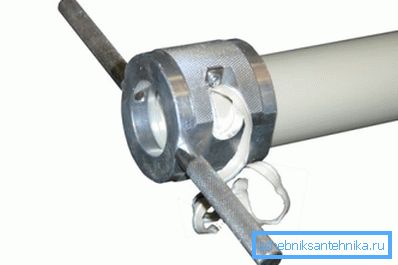

Važna točka: aluminijska folija mora biti uklonjena iz polja zavarivanja odstranjivanjem (brijanje). To će oslabiti vezu, au budućnosti može uzrokovati cijepanje cijevi.

Koji promjeri cijevi trebam odabrati?

1. Za punjenje malo (ne više od 150 m2 po katu) kuća - s vanjskim promjerom od 25 mm.
2. Za priključke na radijatore - promjera 20 mm.

Dodatni elementi

Kako je sustav grijanja zatvorenog tipa?

Pored kotla, cijevi i baterija, ima:

• Cirkulacijska pumpa, koja postavlja rashladno sredstvo u pokretu.
• Skakač s hladnom vodom kako bi sustav napunio vodom.
• Smeće u nižim točkama kruga, dopuštajući da se potpuno isprazni.
• Prostirni spremnik. Kompenzira povećanje volumena rashladnog sredstva s povećanom temperaturom.
• Sigurnosni ventil koji djeluje kada je spremnik prepun, a tlak raste iznad izračunatog.
• Mjerač tlaka ili termometar za praćenje parametara sustava.
• Automatski provjetravanje zraka.

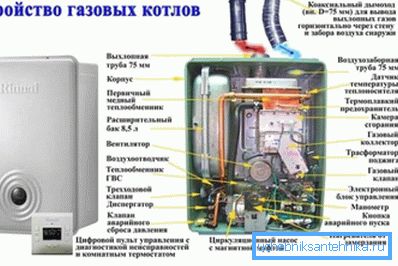

Međutim: crpka, ventil za zrak, sigurnosni ventil i (ponekad) ekspanzijski spremnik često se postavljaju u kućište kotla, učinkovito ga pretvaraju u mini kotlovnicu. Prije nego što krenete u kupnju, pročitajte dokumentaciju.

Osim toga, može se instalirati dodatno:

• Odvojite pojedinačne uređaje za grijanje i dijelove konture ventila.
• Sump pred pumpom.
• Glatke ili termostati koji reguliraju temperaturu radijatora.
• U gornjim dijelovima kruga - dodatni zračni kanali.

dogovor

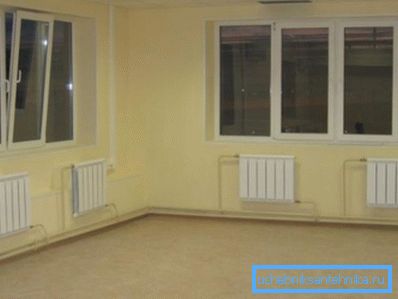

Kako izvršiti grijanje u jednoj priči kuće? Prema autoru, najbolje rješenje bi bilo Leningrad - jednostupanjsko ožičenje oko perimetra poda s radijatorima povezanim paralelno s glavnim punionicama. To je apsolutno bez problema i sprečava da se cirkulacija zaustavi u nekom dijelu kruga zbog pregrijavanja.

Kako voditi grijanje na dva kata?

Postoje dvije moguće opcije.

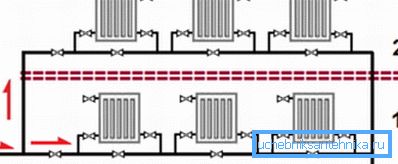

1. Dva prstena (jedan po podu) s prigušivačem, ograničavajući prolaz kraće konture.

1. Dvocijevna shema s punilom na prvom katu i u potkrovlju te ih povezuje s dizalicama s uređajima za grijanje.

Kako spojiti radijatore?

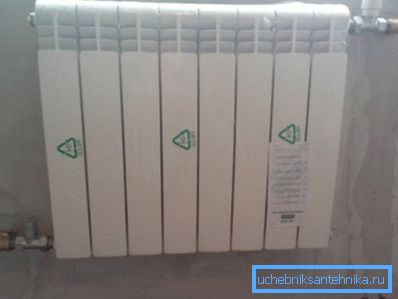

Za kratke (ne više od 7 sekcija) grijača, tradicionalna bočna veza će biti optimalna. Dulje baterije trebaju biti povezane dijagonalno ili dno na dno.

zaključak

Nadamo se da će naš materijal pomoći čitatelju u odabiru i ugradnji opreme za grijanje. Dodatne informacije o tome kako instalirati instalacije grijanja vlastitim rukama mogu se naći u priloženom videu.

Sretno!
