Dizajn temperature okoline za dizajn grijanja i temperaturu

Što određuje temperaturu radijatora u gradskom stanu? Da li ga GOST ili SNiP reguliraju? Kako se raspored temperature sustava grijanja odnosi na klimatsku zonu? Pokušajmo odgovoriti na ta pitanja.

Izračunata temperatura zraka

Koncept temperature toplinskog razdoblja ne odnosi se samo na temperaturni raspored. Oni definiraju zahtjeve za stupanj toplinske izolacije zgrade, njegovu veličinu i protok topline iz uređaja za grijanje postavljenih u stambenim i drugim prostorijama, ostakljenje i kvalitetu brtvljenja ulaza.

Pa što je ovaj koncept? To je samo prosječna temperatura najhladnijih pet dana u zadnjih 50 godina u kojima bi rad sustava grijanja trebao pružiti ugodne uvjete unutar zgrada.

Ovi uvjeti opisani su u Rezoluciji Vlade Ruske Federacije od 23. svibnja 2006. godine. Pravila za pružanje javnih usluga građanima

• U dnevnim boravcima smještenim usred kuće, temperatura ne smije biti manja od +18 °; u kutu - +20 ° C

Nuance: pri temperaturi ispod -31 ° C ove vrijednosti se povećavaju na +20 i +22 stupnjeva.

• Kupaonica mora biti najmanje +16 stupnjeva, u kupaonici - +25.

Preporuke za javne institucije mogu se naći u SNiP 41-01-2003 i standardima odjela. Dakle, u učionicama treba biti barem +21 ° C, au trgovinama hranom - +12 ° C; u bolnici, preporučena temperatura nakon otoplastike je +22, au slučaju odstupanja u štitnjači - +15.

Vratimo se, međutim, malo natrag. Gdje projektant dobiva procijenjenu temperaturu zraka za određeni grad?

Sve potrebne informacije sadržane su u SNiP 23-01-99 Klimatologija zgrada. Zanimljivo je da se u dokumentu izdanom 8 godina nakon raspada Unije spominju sva glavna naselja bivših sovjetskih republika.

Tablica temperature

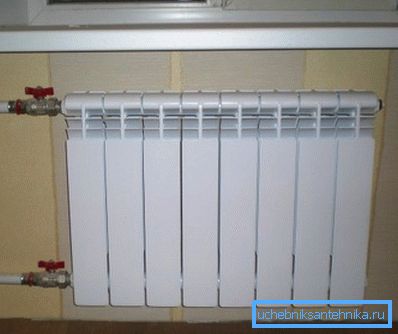

Što bi trebala biti temperatura grijanja radijatora u stanu, omogućujući pružanje opisanih uvjeta?

Određuje prosječnu dnevnu temperaturu zraka vani.

Ovisnost je opisana dvama temperaturnim grafikonima:

• Za glavni grijanje na izlazu iz CHP-a ili kotla, temperatura dovodnih i povratnih cijevi iznosi 150/70 ° C.
• U unutrašnjem sustavu, temperaturni režim grijanja trebao bi biti unutar vrijednosti 95/70 stupnjeva u dvocjevnom sustavu (tj. U gotovo svim stambenim zgradama) i 105/70 u jednokatnim sustavima grijanja zgrada.

Napomena: u predškolskim ustanovama, maksimalna temperatura vode u sustavu grijanja ne može biti veća od +37 ° C. Radi kompenziranja ove niske vrijednosti, radijatori u skupinama obično imaju vrlo impresivne dimenzije.

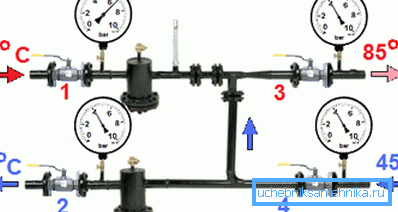

Zašto je temperatura grijanja u stanu tako drugačija od parametara rute? Da bismo odgovorili na ovo pitanje, potrebno je ukratko objasniti načelo rada dizalo središta (termalna točka kuće).

Zahtjevi za sustav grijanja međusobno se isključuju na neki način. S jedne strane, što je manja promjena temperature između strujanja protoka i protoka zraka, to će baterije u kući biti ravnomjernije i veća učinkovitost krajnjih grijača. Ako je tako - očito je da bi stopa cirkulacije u sustavu trebala biti prilično visoka.

Međutim, prekomjerno zagrijavanje povratne linije iznimno je nepoželjno za CHP: zbog nekih tehničkih ograničenja, voda prije početka novog ciklusa mora se najprije ohladiti na one temperature od 70 ° C.

Uređaj dizala vrlo genijalno izbjegava kontradikciju: dio vode iz povratnog cjevovoda je uvučen u ponovljeni ciklus cirkulacije. Kao rezultat toga, kada se hrane na ulaznim ventilima od 140 ° C do kuće (izravno na radijatore), postoji samo 90-95 stupnjeva.

O modernom sustavu grijanja u stambenoj zgradi korisno je upoznati još nekoliko stvari.

• Kada temperatura polaznih voda na autocesti iznosi do 90 stupnjeva, sustav za toplu vodu mora se napajati s dovodne cijevi; kada se ta vrijednost prekorači - obrnuto. Ako se prekidač ne dogodi, može se istaći da je jednako u sustavu PTV-a kao i na izravnoj grijanja. Koje će to posljedice imati za fleksibilne spojeve i gumene brtve nije teško pogoditi.
• U kritičnim situacijama može se premašiti i temperaturne standarde u sustavu grijanja. Na primjer, u slučaju masovnih pritužbi na hladnoću u stanovima, prakticira se rad dizala bez mlaznice, s prigušenim prigušnicom.

podešavanje

Kako se regulacija temperature zagrijavanja u sustavima za regulaciju grijanja nakon ulaznih ventila?

dizalo

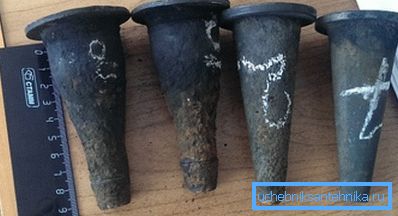

Normalno, temperatura grijanja u sustavu može se mijenjati jedino - promjenom promjera mlaznice. Sve promjene trebaju biti dogovorene s predstavnicima organizacije - dobavljača topline (općinske mreže za grijanje); odluke o tome jesu li namirnice ili izbušiti mlaznicu napravljene su na temelju mjerenja temperature i tlaka u sklopu dizala i toplinskih bunara.

Rastavljanje mlaznice i mijenjanje njegove veličine traje ne više od pola sata i zahtijeva punu operativnost zatvorskih ventila u sklopu. Zapravo, dovoljno je blokirati u krugu sve ventile (ulaz, štednjak, brownies) i rastaviti sve tri prirubnice na dizalu. Izbušena ili proizvedena mlaznica montirana je obrnutim redoslijedom.

Savjet: nove paronitne brtve za prirubnice cijevi nalaze se u skladištima stambenih organizacija, nažalost, rijetko. Prilikom rastavljanja dizala ili zamjene ventila vlastitim rukama, jednostavne upute pomažu: brtva se izrezuje iz komore automobila.

Valja spomenuti nekoliko načina na koje se može regulirati temperaturu grijanja - vodu u cijevima i, prema tome, radijatore.

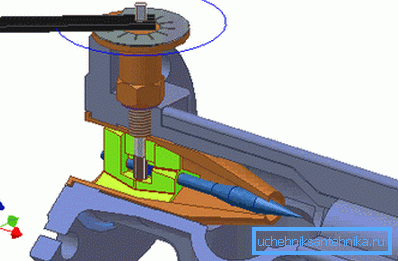

• Umjesto konvencionalne mlaznice s konstantnim promjerom, može se koristiti podesivo dizalo. Jednostavno podešavanje brzine protoka omogućuje fleksibilno podešavanje temperature mješavine i povratak protoka.

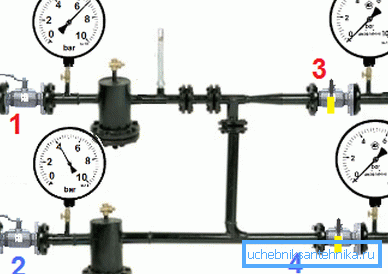

• Osim toga, kako biste smanjili temperaturu povratne linije, možete smanjiti pad tlaka preko dizala. To se postiže pomoću povratnog ventila za unos.

Kako točno?

• PTV se prebacuje u ravnu liniju.
• Izmjeren je tlak na dovodnoj vodilici do dizala. Mjerač se zatim u svakoj točki uvlači u povratnu cijev.
• Ulazni ventil za zatvaranje zatvara se u potpunosti i polako se otvara dok se razlika tlaka između dovodnih i povratnih cjevovoda smanjuje za 0,2 kgf / cm2 od izvornika. Ako je potrebno, ponovljeni mjerenja temperature i daljnje smanjenje diferencijalnog tlaka na manometru se ponavlja svaki drugi dan s istim korakom.

Imajte na umu: ako samo djelomično zatvore potpuno otvoreni ventil, njezini obrazi mogu se držati s krakom i kasnije ući u radni položaj. Kao rezultat toga, povratna linija bit će potpuno zatvorena. Prekid cirkulacije u sezoni grijanja - zajamčeno odleđivanje grijanja pristupa.

stan

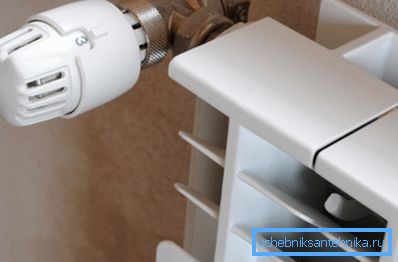

Kako se regulira temperatura vode u cijevima za grijanje unutar zasebnog stana? Iz očitih razloga može se smanjiti samo pomoću ventila. U tu svrhu na izlazu svakog grijaćeg uređaja instalira prigušivač ili termostatska glava koja regulira vlastitu propusnost ovisno o temperaturi u prostoriji.

U ekstremnom slučaju, temperatura rashladne tekućine u sustavu grijanja može se regulirati kuglastim ventilom; međutim, njegova osjetljivost na položaj poluge čini podešavanje prilično nezgodno.

Što učiniti ako je toplinski učinak grijalice nedovoljan?

Ovdje su mjere koje mogu povećati.

• Jednostavno dodavanje novih dijelova s ​​krajnjeg dijela košuljice povećat će toplinski tok od radijatora nelinearno, ali vrlo primjetno. Zašto nelinearni? Da, jer će kraj baterije uvijek biti hladniji od njegovih veza.
• Skakač između vodova koji su opremljeni ventilom može povećati protok rashladnog sredstva kroz odjeljke kada je zatvoren. Dakle, uređaj će dati više topline. Ali ne biste trebali potpuno isključiti džemper: bez nje, podešavanje temperature radijatora s prigušnicom dovest će do neugodne komunikacije s zamrzavanjem susjeda.

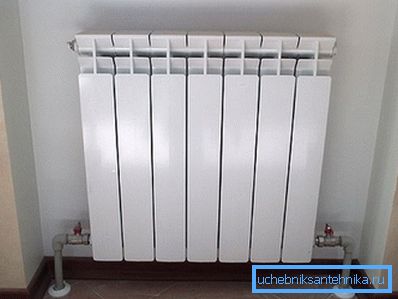

• Leads mogu biti povezani na radijator ne samo sklop, nego i dno. Zatim će rashladno sredstvo ravnomjerno kružiti kroz sve dijelove, što će također povećati temperaturu u stanu.

• Konačno, ne zaboravite na pranje.. Ispuštanje vode kroz ispusni ventil i crijevo u kanalizacijski sustav uklanja nakupljeni mulj i pijesak iz akumulatora i vraća cirkulaciju tijekom volumena.

Usput: radijatori s donjim priključkom ne trebaju ispiranje. Upravo zbog toga što se rashladno sredstvo ravnomjerno kreće duž cijele duljine donjeg kolektora.

Topli pod

Kako povezati grijanje s niskim temperaturama na DH sustav? Doista, za toplom podu, temperature iznad + 45 ° su kategorički neprihvatljive.

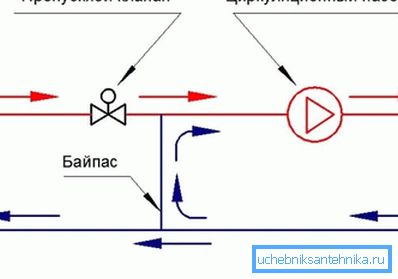

Način na koji su niskotemperaturni sustavi grijanja u skladu s DH, jasno podsjeća na načelo rada dizalo dizala. Dio rashladne tekućine je uključen u ponovnu cirkulaciju, što osigurava crpka s niskom snagom. Podešavanje temperature vrši se dvosmjernim ventilom s termičkom glavom.

zaključak

Nadamo se da smo uspjeli zadovoljiti čitateljsku znatiželju uvodeći ga u neke aspekte rada sustava grijanja. Kao i uvijek, priloženi videozapis nudi dodatne informacije. Sretno!
