Dizalice za grijanje radijatora: kako odabrati potrebne

Za pravilno funkcioniranje sustava grijanja potrebno je precizno regulirati volumen rashladne tekućine koja ulazi u akumulator i ukloniti akumulirani zrak iz njega. Osim toga, ponekad - u slučaju nesreće ili potrebe za planiranom zamjenom - potrebno je potpuno blokirati pristup tekućine na ploču za grijanje. U svim gore navedenim slučajevima, slavina na radijatoru grijanja pomoći će vam, uz pomoć kojih ćete moći isključiti razne dijelove klimatizacijske mreže vlastitim rukama bez potpuno zaustavljanja rada potonjeg i pražnjenja baterija.

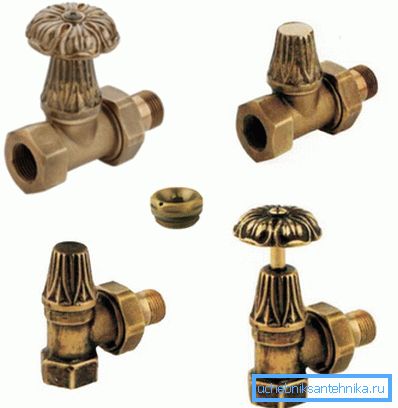

Vodene slavine

Svrha opreme

Dizalice koje se montiraju na radijatore potrebne su ne samo da blokiraju pristup vodi do opreme.

Oni obavljaju mnoge druge jednako važne zadatke:

• reguliraju temperaturu radijatora ograničavanjem količine tople vode koja je pumpana kroz akumulator;
• uklonite zračne utikače iz sustava grijanja, što uvelike smanjuje učinkovitost svog rada;

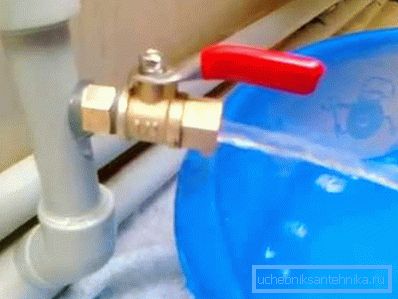

• Koristi se za punjenje i ispuštanje rashladne tekućine ne samo u radijatorima, već iu cjevovodima koji ih povezuju;

• može se koristiti za isključivanje mreže za grijanje u slučaju nesreće, planiranih ili hitnih popravaka.

Na temelju gore navedenih zadataka, potrebno je razlikovati sljedeće vrste dizalica:

1. Odspojiti glavni cjevovod, dio grijane mreže ili zasebni uređaj. Pomoću njih možete isključiti vodu u slučaju nesreće ili popravka.

1. Za podešavanje protoka vode. U ovom slučaju, osim "on" i "off" načina, moraju postojati i drugi. Sposobnost postavljanja temperature u kući ovisi o tome kako točno ventil može namjestiti količinu isporučene rashladne tekućine.
2. Ispuštanje plina ili vode. U prvom slučaju, ventili pomažu u uklanjanju zatvarača zraka, u drugom - za uklanjanje tekućine iz cijevi i radijatora, nakon čega ih možete pregledati i zamijeniti.

Instalacijske web stranice

Unatoč imenu, ventil za grijanje može se montirati ne samo na navedenoj opremi već i na drugim mjestima (ovisno o funkcionalnoj svrsi):

• na ulazu u glavno centralno grijanje do podruma kuće - otvaraju se i zatvaraju na početku i na kraju sezone grijanja;

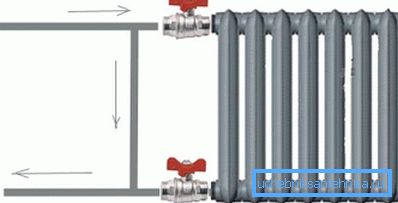

• do cijevi između cijevi između ulaza i izlaza baterije koja omogućuje izravni protok rashladnog sredstva - ovdje su regulacijski ventili potrebni za smanjenje ili povećanje volumena tekuće tekućine i prebacivanje prisilne mreže na prirodnu cirkulaciju;
• na dizalicama - često su takvi dizalice montirani na ulazima u stan u visokim zgradama i omogućiti popravak lokalne klimatske mreže bez zatvaranja čitavog sustava;
• na baterijskim mlaznicama - njihova je glavna svrha prilagodba temperature zraka, jer su ovdje prikladni automatski termostatski ventili;

• na mjestima gdje se može pojaviti blokada zraka - ovdje su ugrađene slavine Mayevskog, koje služe za ispuštanje zraka koji se akumulira kada se sustav napuni rashladnim sredstvom ili tijekom rada.

Obratite pažnju! Korištenje ventila, podesivih automatskih, omogućava bez ljudske intervencije da se isparava količina vode koja ulazi u akumulator i uklanja nakupljeni zrak iz sustava. Nedostatak takvih rješenja je samo jedna - visoka cijena.

Materijali koji se koriste

Značajka za zatvaranje i regulacijske ventile instalirane u sustavima grijanja je njegov konstantan dodir s rashladnom tekućinom čiji kemijski i fizički sastav često ostavlja mnogo želje.

Stoga materijal koji se koristi u njima mora biti otporan na koroziju i dobro podnosi mehaničko djelovanje abrazivnih čestica koje se nalaze u cirkulirajućoj tekućini.

Najčešće korištene dizalice izrađene su od sljedećih materijala:

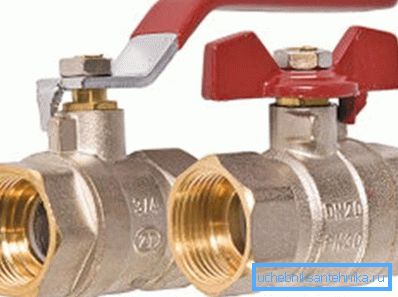

• mesing - pričvršćen na cjevovode s posebnim elementima;

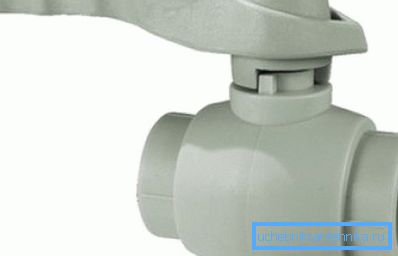

• polipropilen - ugrađen je na polimerne cijevi pomoću lemljenja.

Savjet! U nekim hardverskim trgovinama možete pronaći silumin dizalice. Izgledaju poput mjedi, ali cijene puno manje. Njihova kvaliteta, snaga i izdržljivost su niske, stoga ne biste trebali koristiti takve ventile za dizajn inženjerskih mreža.

Vrste dizalica

Sve postojeće dizalice su podijeljene u dvije skupine:

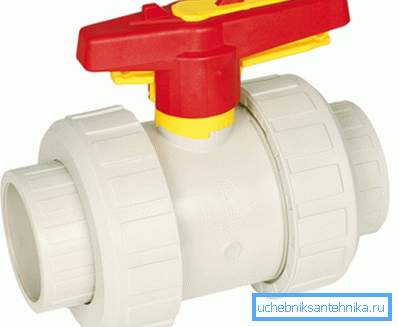

1. Zaključavanje. Postoje ravne i kutne. Postavljeni su na radijatore i koriste se za blokiranje pristupa i regulaciju količine tople vode koja ulazi u baterije. Njihova uporaba vam omogućuje da zaštitite ploču grijanja od hidrauličnog i pneumatskog udara koji se javlja tijekom punjenja sustava s rashladnim sredstvom. Nadalje, pružaju priliku da isključe određenu bateriju i popravljaju ga, očiste ili zamijene. Jednostavno se montiraju na baterije pomoću navoja cijevi, čineći potpuno usku vezu. Dobro izdržati jak pritisak tekućine i imati atraktivan izgled.

Nedostatak je nemogućnost preciznog reguliranja temperature u sobi. Često se koristi u autonomnim sustavima grijanja, gdje se prebacivanje načina rada provodi pomoću upravljačke ploče kotla.

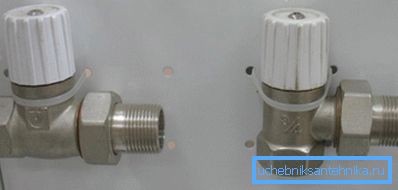

1. Termostatska kontrola. Unutar dizalice je poseban fleksibilni spremnik ispunjen tekućinom ili plinom. Kada se zagrije ili hladi, to se povećava ili smanjuje, regulirajući pristup vodi do akumulatora i tako temperatura. Postoje dvije vrste termostatskih dizalica:

• s ručnim upravljanjem - u ovom slučaju okrećete gumb i sami postavite temperaturu, usredotočujući se na brojeve koji se primjenjuju na tijelo dizalice;
• automatski - u ovom slučaju temperaturu u sobi kontrolira se mikročipom ovisno o vanjskim uvjetima (koriste se podaci dobiveni posebnim senzorima).

Prednosti najnovije vrste dizalica su očite:

• mogućnost promjene temperature baterije, ovisno o vremenskim uvjetima;
• ušteda nosača topline zbog finog podešavanja rada klimatskog uređaja;
• zaštita od zamrzavanja rashladnog sredstva s oštrom padom vanjske temperature.

Razvrstavanje mehanizama zaključavanja

Kotačići za grijanje klasificiraju se prema još jednoj značajci - nacrtu zaključavanja.

Oni su:

• kugla (prirubnica) - mogu se nalaziti samo u stanju uključivanja i isključivanja, međusobne opcije nisu predviđene;

• konusni - dopušta vam da zatvorite rupu za protok vode, otvorite ga i stavite ventil u međupoložaj;
• automatska kontrola volumena tekuće tekućine regulirana je pomoću posebne elektronike.

Flukturirane šipke najčešće se ugrađuju na cjevovode. To je zato što je njihov dizajn u stanju izdržati visoki pritisak tekućine. Dugo se mogu pouzdano služiti.

Što se tiče samih radijatora, koriste konusne proizvode opremljene spojnicama. Prisutnost konca omogućuje čvrsto pričvršćenje upravljačkih ventila na ulaz i izlaz akumulatora, a konusni mehanizam za zaključavanje omogućuje vam da preciznije prilagodite količinu dolazne vode.

Mayevskyjevu dizalicu

Uz slavine za vodu, zračne baterije se postavljaju na radijatore. Nazvane su Mayevskyovim dizalicama. Oni služe za uklanjanje zraka koji se neizbježno oblikuje u cijevima i radijatorima tijekom rada sustava. Instalacijske upute za sustave grijanja omogućuju ugradnju takvih uređaja u gornji dio svake ploče za grijanje.

Načelo rada

Glavni element dizalice Mayevsky služi kao ventil za iglu. Taj se mehanizam može aktivirati posebnim ključem ili uobičajenim odvijačem.

Zračni ventil mora biti postavljen na suprotnoj strani od usisnog ventila radijatora. Kada se nosač topline napuni, zrak prisutan u bateriji se diže i nakuplja u krajnjem gornjem kutu uređaja. Montira se dizalica kroz koju se oslobađa formirani blok zraka.

Postupak za rad s Mayevskyovim ventilom je jednostavan: morate odvrnuti vijak dok se ne pojavi zvuk koji zavija emisijski izlazni zrak. Čim voda izađe iz otvora, ventil se može zatvoriti.

Dizalica može imati polimerno tijelo ili biti od mjedi. Obje ove opcije su prilično pouzdane. Potrebno je samo osigurati da ispust zračnog ventila ne bude začepljen čvrstim česticama, koji se ponekad nalaze u rashladnom sredstvu. Možete ga očistiti običnom iglom.

Savjet! Ako imate sustav grijanja s prisilnom cirkulacijom u vašem domu, morate isključiti opremu za pumpanje prije uklanjanja zračnog jastuka pomoću dizalice Mayevsky. Inače, vruća voda će prebrzo proći i zrak neće imati vremena za nakupljanje u gornjem dijelu radijatora.

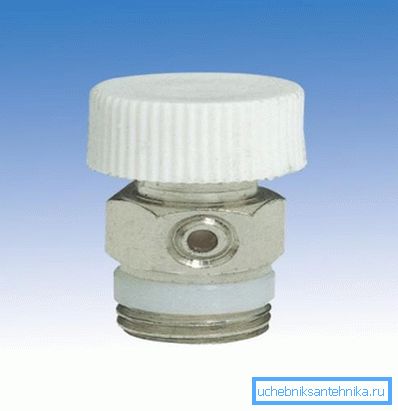

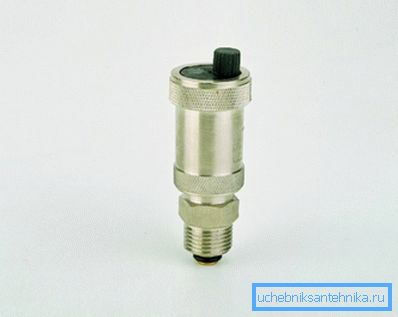

Automatski ventili za zrak

Svaki proizvođač sanitarne opreme nastoji proizvesti opremu koja regulira određene parametre inženjerskih mreža bez ljudske intervencije. To vrijedi i za ventile za zrak koji uklanjaju utikače iz baterija i cijevi za grijanje.

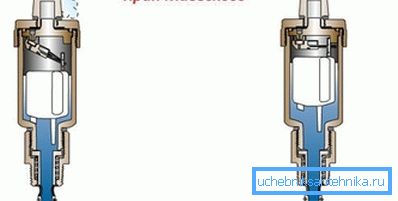

Automatska dizalica Mayevsky praktički se ne razlikuje od svog progenitor. Načelo njegovog funkcioniranja također se nije promijenilo. Međutim, poseban mehanizam neovisno otvara ventil kad se tlak zraka u bateriji povećava iznad zadane vrijednosti.

Stoga će automatski ugrađeni automatski ventil osloboditi vas od potrebe periodičkog provjere sustava grijanja radi otkrivanja zaglavljenja zraka i ručnog uklanjanja.

Značajke instalacije automatskih dizalica Mayevsky

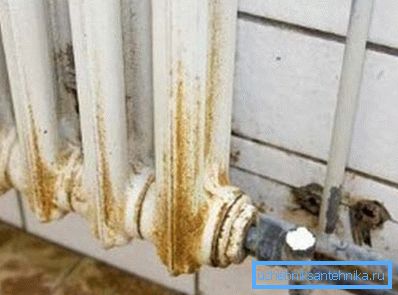

Ovaj uređaj može se montirati na gotovo sve postojeće radijatore. Međutim, vlasnici široko rasprostranjenih baterija od lijevanog željeza morat će se razočarati. Mayevskyova dizalica neće im pomoći da se nose sa zrakom u klimatskoj mreži.

Na to utječu sljedeće okolnosti:

1. Unutarnje površine radijatora od lijevanog željeza postupno postaju zahrđale tijekom rada, čestice koje se otpuštaju, ulaze u rashladnu tekućinu i mogu začepiti zaobilački otvor automatskog ventila.
2. Središnji vodoopskrbni sustav, čiji dijelovi su od lijevanog željeza, nisu opremljeni filtrima koji zahvaćaju čvrste čestice koje se nalaze u tekućini za prijenos topline. Osim toga, u vodu se često dodaju razne agresivne kemikalije koje također negativno utječu na rad ventila.
3. Od radijatora spojenih na sustav gradskog grijanja, često u ljetnim mjesecima ispuštaju vodu. Stoga, nakon punjenja sustava mogu nastati preveliki utikači, koji neće raditi kroz rupu od 2 mm. Morat ćemo koristiti učinkovitije metode.

Obratite pažnju! Sve prednosti automatskih Mayevskyovih dizalica otkrivene su samo pri projektiranju autonomnih upravljačkih sustava, gdje je moguće kontrolirati kvalitetu rashladnog sredstva, njegovu temperaturu, tlak i druge jednako važne radne parametre.

zaključak

Vrlo važna uloga ima isključivanje i regulacijski ventili za organizaciju cirkulacije vode i zraka u sustavu grijanja. No, osim toga, veliki broj drugih opreme koristi se za projektiranje toplinskih mreža. Na sljedećem videozapisu možete saznati više vizualnih značajki naše teme.
