Domaći kotlovi za grijanje plina: pregled najboljih opcija

Većina kućanskih sustava grijanja u Ruskoj Federaciji, u prisutnosti plinovoda u određenoj regiji, radi na plinskim kotlovima različitih tipova. Štoviše, mnogi korisnici čak ni ne sumnjaju da se u nekim situacijama može preferirati različita načela rada agregata.

U većini slučajeva, tradicionalni konvekcijski sustavi se koriste za kuću, bez obzira na krug, tj. Mogu biti radijatori ili topli pop, a ove metode proizvode grijanje prostora na različitim temperaturama. Zato, vidimo zajedno što je razlika između konvekcijskih i kondenzacijskih kotlova, saznajte više o njihovim prednostima i nedostacima, kako se povezati i gledati videoisječak.

Plinski kotlovi

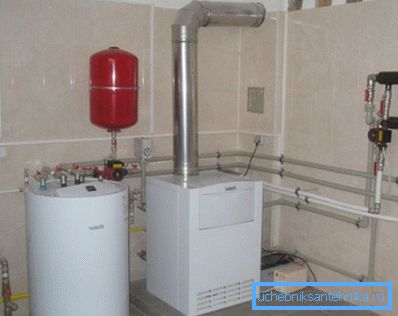

Plinski kotlovi za dom

Pregled konvekcijskih modela

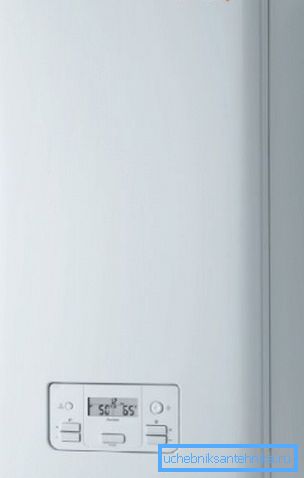

PROTHERM PANTHER 25 KTV
  • PROTHERM PANTERA 25 KTV je sustav zvučnog premoštenja s konvekcijom za koji je instaliran turbo dimnjak. Kotao se napaja iz napona od 220 / 230V s frekvencijom od 50 Hz i ima snagu od 147 W, struja 4A, razina zaštite IP40.

Istodobno, njegova toplinska snaga iznosi 26,5 kW s učinkovitošću od 92%. Kao nositelj energije, moguće je koristiti samo prirodni plin ili propan, samo je potrošnja prirodnog plina 2.8-1.12 m.3/ sat i propana - 2,05-0,82m3/ sat

  • Temperaturni raspon koji se može namjestiti termostatom kreće se od 38 ° C do 80 ° C, optimalni radni tlak je 0,5-3 bara, ekspanzijski spremnik ima zapremninu od 7 litara, izmjenjivač topline od nehrđajućeg čelika, a plamenik izrađen je od nikal kroma. Tijekom rada postoje tri moguća načina dugoročne upotrebe, to jest zima / ljeto / godišnji odmor, funkcija protiv smrzavanja, zaštita od ometanja pumpe / trosmjernog ventila i osjetnika tlaka za sustav grijanja. Težina 37kg s dimenzijama (visina / širina / dubina) 7420x410x3110 mm.

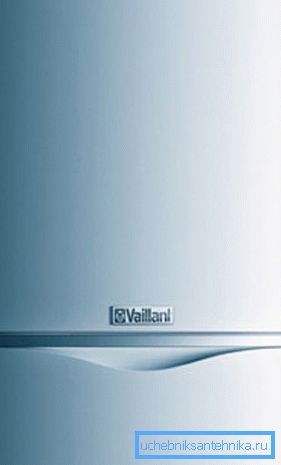

VAILLANT atmoTEC plus VUW 200-5
  • VAILLANT atmoTEC plus VUW 200-5 je zidni montažni sustav s dvije konstrukcije za grijanje za koji je ugrađen turbo tip dimnjak. Kotao se napaja iz napona od 220 / 230V s frekvencijom od 50 Hz i ima snagu od 147 W, struja 4A, razina zaštite IP40. Istodobno, njegova toplinska snaga iznosi 26,5 kW s učinkovitošću od 92%. Kao nositelj energije, moguće je koristiti samo prirodni plin ili propan, samo je potrošnja prirodnog plina 2.8-1.12 m.3/ sat i propana - 2,05-0,82m3/ sat
  • Temperaturni raspon koji se može podesiti termostatom u rasponu od 85 ° C do 110 ° C kada se ulazi u vodu od 75 ° C do 85 ° C, optimalni radni tlak je 0,5-3 bara, spremnik za ekspanziju ima volumen od 10 litara, izmjenjivač topline od nehrđajućeg čelika , i plamenik kromonikla.

Tijekom rada postoje tri moguća načina dugoročne upotrebe, to jest zima / ljeto / godišnji odmor, funkcija protiv smrzavanja, zaštita od ometanja pumpe / trosmjernog ventila i osjetnika tlaka za sustav grijanja. Težina 31kg s dimenzijama (visina / širina / dubina) 800x440x3380 mm.

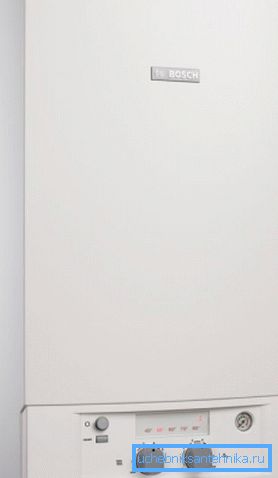

BOSCH ZWA 24-2 K
  • BOSCH ZWA 24-2 K je sustav zvučnog premošćenja s konvekcijskim sustavom za koji je ugrađen turbo dimnjak. Kotao se napaja iz napona od 220 / 230V s frekvencijom od 50 Hz i ima snagu od 240 W, struja od 4A, razina zaštite IP40. Kao nositelj energije, moguće je koristiti samo prirodni plin ili propan.
  • Temperaturni raspon koji se može podesiti termostatom u rasponu od 85 ° C do 110 ° C kada se dovodi u vodu od 75 ° C do 85 ° C, optimalni radni tlak je 0,5-3 bara, spremnik za ekspanziju ima volumen od 8 litara, a izmjenjivač topline od nehrđajućeg čelika , i plamenik kromonikla. Tijekom rada postoje tri moguća načina dugoročne upotrebe, to jest zima / ljeto / godišnji odmor, funkcija protiv smrzavanja, zaštita od ometanja pumpe / trosmjernog ventila i osjetnika tlaka za sustav grijanja. Težina 33kg s dimenzijama (visina / širina / dubina) 7150x400x3550 mm.

Pregled modela kondenzacije

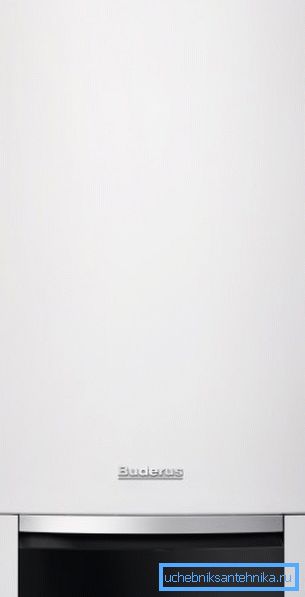

Buderus Logamax plus GB012-24K
  • Buderus Logamax plus GB012-24K (Njemačka), kao na slici gore, je zidni kondenzatorski sustav grijanja, koji se široko koristi za površine od 100 do 220 m2. Kotao radi na promjenjivoj mreži 220-230V s frekvencijom od 50 Hz i troši samo 120 W snage i istodobno može raditi u načinu grijanja 90 ° C (maksimum). Spremnik za ekspanziju ovog modela ima 8 litara, dva rebrastog izmjenjivača topline izrađeni su od aluminija s nominalnim kapacitetom od 26,5 W.
  • Pomoću rekuperativnog izmjenjivača topline, toplinska energija dimnih plinova kondenzirana je i zbog toga je učinkovitost kotla 102,5%, a tijekom rada ne stvara šum. Potrošnja goriva iznosi 2,7 m3/ sat, ispušni plinovi se ispuštaju u turbo modu, postoji cirkulacijska crpka, zaslon, daljinski upravljač, elektronsko paljenje i zaštita od smrzavanja. Parametri (visina / širina / dubina) su 720x440x355 mm s težinom od 37kg i jamstvenim rokom od 24 mjeseca.
Buderus Logano plus GB312-280
  • Buderus Logano plus GB312-280 s automatskim izgaranjem kotla SAFe (Njemačka) je krovni kondenzatorski sustav dvostrukog kruga, koji se naširoko koristi za površine od 140 do 280m2. Kotao radi na promjenjivoj mreži od 220-230V s frekvencijom od 50 Hz i troši samo 330 W snage i istovremeno može raditi u načinu grijanja od 56-78 ° C (optimalno). Spremnik za ekspanziju ovog modela ima 8 litara, dva rebrastog izmjenjivača topline izrađeni su od aluminija s nominalnim kapacitetom od 27.1W.
  • Pomoću rekuperativnog izmjenjivača topline, toplinska energija dimnih plinova kondenzirana je i zbog toga je učinkovitost kotla 108,0%, a tijekom rada ne stvara šum. Tlak ulaznog plina je 20 mbar, ispušni plinovi se ispuštaju u turbopunskom načinu rada, postoji cirkulacijska crpka, zaslon, daljinski upravljač, elektroničko paljenje i zaštita od smrzavanja. Parametri (visina / širina / dubina) iznose 1517x1410x717 mm težine 330 kg i jamstveno razdoblje od 24 mjeseca.

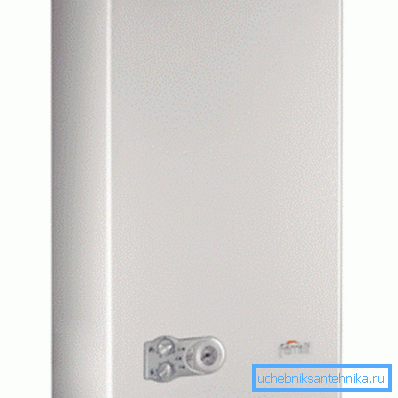

Ferroli DIVAprojekt C24
  • Ferroli DIVAproject C24 (Italija) je zidni kondenzatorski sustav grijanja koji se koristi za područja od 100 do 220 m2. Kotao radi na promjenjivoj mreži 220-230V s frekvencijom od 50 Hz i troši samo 120 W snage i istodobno može raditi u načinu grijanja 90 ° C (maksimum). Spremnik za ekspanziju ovog modela ima 8 litara, rebrastog izmjenjivača topline izrađen je od bakra nominalne snage 23,5 W.
  • Pomoću rekuperativnog izmjenjivača topline kondenzirana je toplinska energija dimnih plinova, a rezultat toga je učinkovitost kotla 91%, a tijekom rada ne stvara šum. Potrošnja goriva je 88 m / sat (0,65 kg / h - za ukapljeni plin G31) ispušni plinovi se ispuštaju u turbo modu, ima cirkulacijsku crpku, zaslon, daljinski upravljač, elektroničko paljenje i zaštita od smrzavanja. Parametri (visina / širina / dubina) iznose 700x400x330 mm s masom od 27 kg i jamstvenim rokom od 24 mjeseca.

Napomena. Kotlovski kotlovi za kondenzacijski plin razlikuju se po načelu rada, što će biti opisano niže. No, za potrošača, konačni rezultat je važan, stoga možemo reći da se modeli kondenzacije također nazivaju modeli niske temperature.

To znači da se njihovi izmjenjivači topline osjećaju izvrsno pri konstantnoj temperaturi ispod 60 ° C. C, što je vrlo nepoželjno za vrstu kondenzacije. Osim toga, konvekcijska jedinica, unatoč činjenici da je njegova nabavna cijena veća, u krajnjem je rezultatu ekonomičnija od konvekcije.

Načelo rada kotlova s ​​plinskom konvekcijom

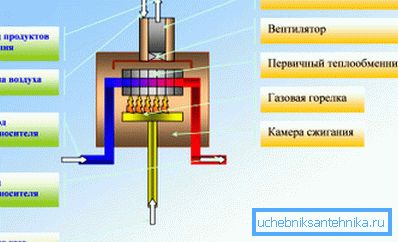

Načelo rada kotlova s ​​plinskom konvekcijom

Prirodni ili ukapljeni plin teče kroz cjevovod do plinskog plamenika, koji se nalazi u komori za gorivo kotla, ispod izmjenjivača topline. Njegovo mjesto omogućava plamenima maksimalnu učinkovitost za zagrijavanje izmjenjivača topline, u kojemu se zagrijava tekuća voda (vidi također članak Grijanje plina u drvenoj kući: instalacija i pogon).

Termalni senzor na izlazu snima temperaturu koju postavite, a kod optimalne vrijednosti automatski relej skida dovod goriva i plamenik izblijedi. Kada temperatura vode padne za 1-2 ° C, automatski se ponovno aktivira i električno paljenje aktivira plamenik - proces grijanja ulazi u aktivnu fazu i takvi periodični ciklusi ostaju sve dok se kotao ne isključi.

Kada kupujete jedinicu, trebate znati da se konvekcijski (tradicionalni) kotlovi za grijanje plina boje kondenzacije, što nepovoljno utječe na radni vijek izmjenjivača topline i dimnjaka, budući da nije samo vodena para već njegova mješavina s kiselinama nastalim izgaranjem iz propana.

Najopasniji temperaturni prag koji može biti u izmjenjivaču topline? To je između 55 ° C i 57 ° C. To sugerira da bi optimalna temperatura za tradicionalne jedinice trebala biti 60-80 ° C, ali istovremeno razlika u opskrbnoj i povratnoj cijevi ne bi smjela biti beznačajna.

Načelo rada kotlovskih kondenzacijskih plinova

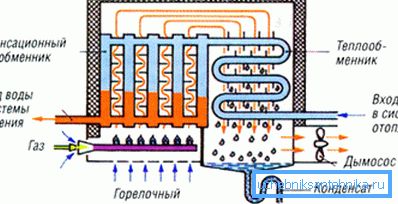

Shema rada kotla za kondenziranje

Kotlovski kotlovi za grijanje kondenzata su najisplativiji - pri gori plin, toplinska energija se prenosi na rashladnu tekućinu. Ali ona također stvara paru s kiselinom koja se u ovom slučaju ne prikazuje na ulici, kao u konvencionalnom, tradicionalnom kotlu.

Ovdje, u posebnoj komori, dolazi do sekundarnog uklanjanja topline, tj. Raspoloživih produkata izgaranja, koji mogu imati temperature do 150 ° C, hladiti ispod točke rošenja (kondenzacija) - 55 ° C - dakle ime kotlova. Ali to vrućine, koje se oslobađaju u procesu kondenzacije, gube se zagrijavanjem nosača topline.

Naziv pokazatelja Vrijednost za kondenzacijski kotao u%
Maksimalna učinkovitost 111
Gubitak otpadnih plinova 2
Gubitak topline 1
Gubitak kondenzacije 1
Ukupna učinkovitost 107

Prosječni proračun učinkovitosti kondenzacijskih kotlova

Napomena. Slično izračunavanje, kao u gornjoj tablici, za tradicionalne kotlove bit će samo 92% učinkovitosti, što je za 15% niže, pa se može zaključiti da će uštede na kondenzacijskim jedinicama za vrijeme njihovog rada biti jednake 15%.

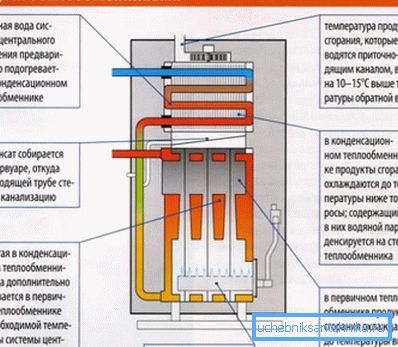

Shema rada kondenzatorskog kotla s dva izmjenjivača topline

Takve jedinice su najučinkovitije pri niskim temperaturama (30-50 ° C), što je najprikladnije za sustav podnog grijanja, a kada radi u načinu od 60 do 80 ° C, učinkovitost se smanjuje na 94-95% - to je zbog značajnog smanjenja kondenzacija para koje osiguravaju sekundarno zagrijavanje rashladne tekućine.

Osim toga, sustav dvokružnog sustava za grijanje i opskrbu toplom vodom za konvencionalnu zgradu kondenzacijskim postupkom zagrijavanja rashladnog sredstva dramatično smanjuje emisiju ugljičnog monoksida i dušikovih oksida u atmosferu (do 70%).

Kao što shvaćate, prilika da spasite, a istodobno ostavite iza čistog zraka, odmah je izazvala oštru potražnju od europskih robnih marki - u nekim zemljama broj uključenih kondenzatorskih kotlova doseže 99%. No, Britanci i belgijci otišli su još dalje - u tim zemljama Zakon općenito zabranjuje korištenje konvekcijskih kotlova - samo kondenziranje.

Ali ovdje, ne samo da štedi novac i ograničava štetne emisije u atmosferu su korisne - takvi kotlovi slobodno podnose pad tlaka od 5 mbar do 10 mbara, a gubitak snage može biti tako nizak do 10%, a to ne utječe na vijek trajanja plamenika.

Izmjenjivači topline

Napomena. Sada se koristi za proizvodnju izmjenjivača topline, uglavnom čelika, lijevanog željeza i bakra, iako se aluminij često koristi za kondenziranje kotlova. Iz pravilnog izbora modela s određenim izmjenjivačem topline ovisi o životnom vijeku kotla i njegovom trošku.

Načelo rada izmjenjivača topline

Vjerojatnije je da će vam trgovina ponuditi kućanski kotao za grijanje plina s čeličnim izmjenjivačem topline, budući da se takav materijal može nazvati najjeftinijim, najdugovječnijim i lakšim. Glavna prednost čelika u takvim slučajevima je najniži trošak jedinice i duktilnost materijala.

Ali, unatoč tome, s periodičnim zagrijavanjem i hlađenjem, čelik je pokriven pukotinama zbog takozvanog toplinskog stresa. Ali nedostaci čelika izmjenjivača topline mogu se pripisati njihovoj osjetljivosti na koroziju, što je posebno opasno pri kondenzaciji. Uz veliku količinu i masu - što je veći volumen i masa, to će se više plina potrošiti na njegovo grijanje.

Lijevano željezo praktički se ne boji korozije, iako uputa i dalje ne preporučuje uporabu uređaja u takvom načinu da dolazi do kondenzacije (55-57 ° C). No, za vrijeme rada kotla, takvi izmjenjivači topline vrlo su zahtjevni - možda izgled ulja soli u dijelu plamenika (prljave vode), što uzrokuje pucanje.

Pored toga, zbog razlike u temperaturi na ulazu i izlazu može doći do niske temperaturne korozije, koja također prijeti pucanjem (četverostruki ventil za miješanje na povratnoj cijevi služi kao spas).

Najučinkovitije se može nazvati izmjenjivačem topline od bakra, unatoč činjenici da ga mnogi smatraju nepouzdanim. Sposobnost bakra da brzo prenosi temperaturu gotovo potpuno uklanja koroziju niske temperature i kotlovi su u stanju raditi u načinu od 30 °, a ponekad i niže. Ovdje je najniža potrošnja goriva, jer bakreni izmjenjivači topline imaju najmanji volumen i dobru toplinsku provodljivost.

zaključak

U zaključku treba reći da ne biste trebali instalirati plinske kotlove vlastitim rukama, čak i ako razumijete njihov uređaj.

Od najmanje dva razloga:

  • prvo, proizvoljna instalacija i spajanje na plinsku cijev takve jedinice je zakonom zabranjena i ispunjena je opasnošću (postoje mnogi primjeri).
  • drugo, majstor licence će označiti jamstveni rok za vas, što automatski podrazumijeva servis jamstva, od datuma ugradnje jedinice, a ne od datuma prodaje.
