Domaći radijator: trenutne metode proizvodnje i metode za

Unatoč činjenici da cijena moderne baterije za grijanje nije tako velika, možete to učiniti bez kupnje takvih uređaja jer se možete sami nositi sa svojim montažom.

U ovom ćemo članku govoriti o tome kako i uz uporabu onoga što materijal može proizvesti domaće baterije, što u smislu energetske učinkovitosti praktički neće biti niže od tvornickih analoga.

Procjena njihovih sposobnosti

Jasno je da neće svaka osoba moći sastaviti domaći radijator nafte, jer je takva konstrukcija teško, ali da bi napravio uređaj kroz koji voda cirkulira kao rashladno sredstvo, nije tako teško.

Po principu djelovanja, domaći uređaji za grijanje također se ne razlikuju od tvornickih analoga, ali se ne preporuča instalirati te proizvode u centralizirane sustave pod visokim pritiskom.

Registracija grijanja - osnova samoproizvoda

Domaći radijatori za grijanje iz cijevi - ovo je najčešći tip rashladnih uređaja. I to ne čudi, budući da je red veličine lakše zavarivanje hermetičkog sustava iz cijevi po redoslijedu veličine nego proizvoditi grijanje pomoću tehnološke tehnologije.

Proizvodi sastavljeni na temelju jedne cijevi ili kombinacije cijevi nazivaju se registarom. Registar je hermetički sustav kroz koji cirkulira jedna ili druga rashladna tekućina. Energetska učinkovitost registra određena je promjerom i konfiguracijom cijevi, kao i materijalom iz kojeg su izrađeni.

Praksa montaže radijatora vlastitim rukama pokazuje da je najprikladnije rješenje uporaba čeličnih cijevi od glatkih zidova s ​​unutarnjim promjerom presjeka od 32 - 200 mm. Kako bi se postigla maksimalna površina razmjene topline uz održavanje kompaktnih dimenzija, uređaj je oblikovan kao zavojnica ili je registar napravljen od presjeka.

Izbor čeličnih cijevi za ugradnju nije slučajan, jer je lako kuhati kod kućanskih aparata za zavarivanje.

Savjet: Za registraciju nije potrebno prijeći na metalnu bazu za kupnju novih cijevi. Uostalom, da biste izvršili planirani rad, možete koristiti stare cijevi koje nemaju vidljive kvarove uzrokovane mehaničkim deformacijama ili korozijom.

Konfiguriranje domaćih uređaja

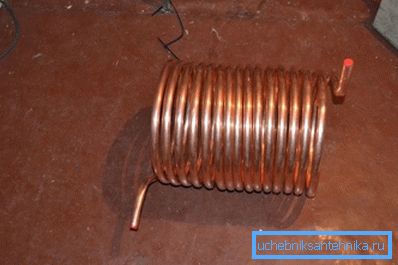

Zavojnica bakrene cijevi

Kućni radijatori za grijanje izrađeni od bakra ili čelika mogu se izrađivati ​​u dvije opcije:

  • Sekcijski registri koji se sastoje od ravnih cijevi velikog promjera s zatalitim čepovima na krajevima povezanim cijevima s manjim promjerom poprečnog presjeka.
  • Serpentin registrira S-oblik ili složeniju konfiguraciju.

Važno: Za optimalni prijenos topline, konfiguracija registara zavojnice treba imati udaljenost između susjednih cijevi 5 cm veći od promjera.

Razmotrimo detaljnije strukturne značajke navedenih konfiguracija:

  • Sekcijska registar sastoji se od nekoliko cijevi postavljenih vodoravno.

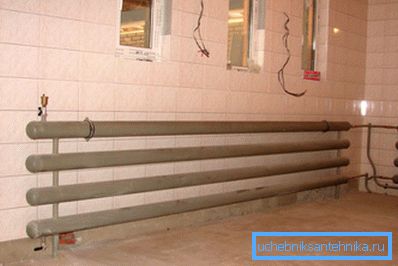

U registru sekcija fotografija

Za cirkulaciju rashladnog sredstva horizontalni elementi registra međusobno su povezani cijevima manjeg promjera. Kao rezultat toga, rashladna tekućina počinje kretati duž gornje cijevi, dostižući spojnu cijev, kroz koju teče u nizvodni dio, i tako dalje.

U tvorničkoj verziji, takve konstrukcije izrađuju se za grijanje i druge pomoćne prostore, gdje estetika izgleda uređaja nije tako važna.

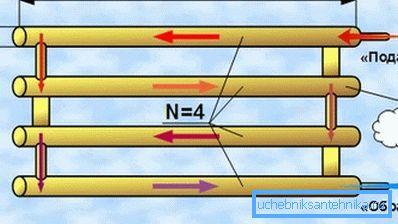

Načelo registra sekcije

Ulazni i izlazni spojevi napravljeni su s navojem. U nekim slučajevima, kako bi se ubrzao instalacijski rad, cijevi se jednostavno zavaruju.

Položaj prijelaznih cijevi odabire se što je moguće bliže kraju odjeljka. To je učinjeno radi bolje cirkulacije rashladnog sredstva i osiguranja veće čvrstoće kompozitne strukture.

Optimalni materijali za registre sekcijskih montažnih jedinica su pocinčane čelične cijevi s unutarnjim promjerom od 76-160 mm. Dizajn treba kuhati tako da se nepropusnost šavova održava pri radnom tlaku do 13 atm.

Važno: optimalna konfiguracija registra je konstrukcija u kojoj nema više od 3 vodoravne sekcije. Prekomjerno nakupljanje dijelova dovest će do smanjenja učinkovitosti cirkulacije zagrijanog zraka u prostoriji.

  • Regulatori zavojnice strukturno su slični analognom odabiru. Glavna razlika leži u činjenici da se funkcija skakača ovdje izvodi savijanjem glavne cijevi.

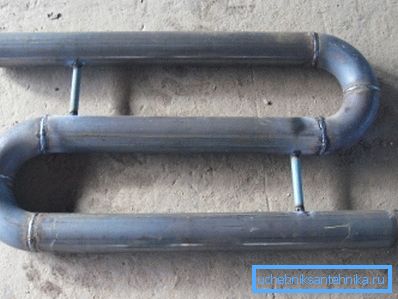

Zavojnica, zavarena od čeličnih cijevi i spojnica

Značajni nedostatak struktura zavojnice je poteškoća samonastavljanja, jer je teško saviti cijevi velikog promjera pa je stoga potrebno kuhati dva koljena na svakom zavoju.

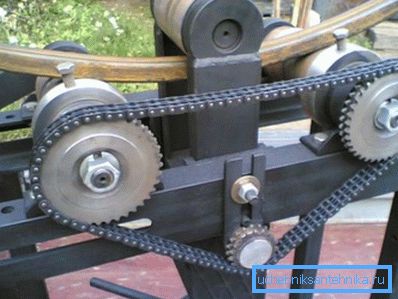

Za izradu kućnih radijatora grijanja iz profilne cijevi potreban je stroj za savijanje

Zbog toga je zavarena konstrukcija komplicirana velikim brojem šavova, što može nepovoljno utjecati na trajnost i nepropusnost registra.

Ipak, konfiguracija registara u obliku slova S reda veličine je učinkovitija od vodoravnih sekcija, jer i horizontalni i okomiti dijelovi radijatora sudjeluju u zagrijavanju zraka u sobi. Štoviše, zbog konstantnog promjera u radijatorima zavojnice, hidraulički otpor je znatno niži nego u poprečnim presjecima.

Odabir materijala

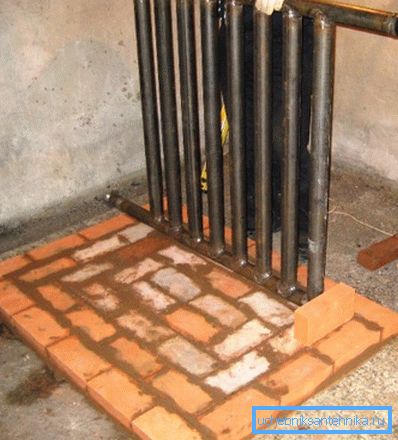

Domaća kopija s vertikalnim sekcijama

Trajanje životnog vijeka, prijenos topline i, konačno, cijena domaćeg radijatora u velikoj mjeri ovisi o ispravnosti odabira proizvodnih materijala.

Izbor proizvodnih materijala provodi se u skladu s takvim kriterijima kao što su jednostavnost strojne obrade, jednostavnost i kvaliteta zavarivanja, otpornost na korozijske procesore i cijenu. Osim toga, ako se radijator koristi u kupaonici kao ručnik, cijev treba izgledati dobro.

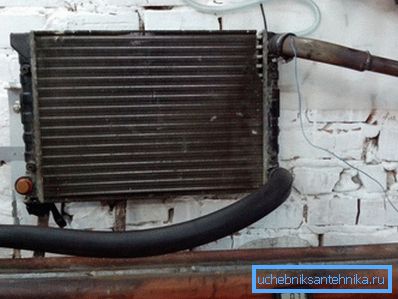

Domaći grijaći grijači iz radijatorskog tijela

Zaključak može biti sljedeći:

  • Kod montaže grijaćih naprava za rad i na verandama, garažama i ostalim sobama za uporabu, preporučljivo je koristiti cijevi od glatkih zidova običnih konstrukcijskih čeličnih razreda St-3. Debljina stijenke treba biti 2 mm, kako za čvrstoću cijele strukture tako i za najbolju kvalitetu zavarivanja.
  • Za montažu grijanog ručnika, preporučljivo je kupiti skuplje cijevi od nehrđajućeg čelika AISI 304 (oznaka putovnice 08H17M10). Kao rezultat, gotova zavojnica, uz uvjet visokokvalitetnog montaže, izgledat će sjajno zbog sjajne površine i istodobno će trajati red veličine dulje od analoga sastavljenog od crnog metala zbog veće otpornosti na koroziju.

Upute za montažu radijatora također ovise o vrsti upotrijebljenih materijala. Na primjer, cijevi od konvencionalnog konstrukcijskog čelika kuhaju se s uobičajenim elektrodama. Za montažu konstrukcija od nehrđajućeg čelika, bolje je koristiti argonsko zavarivanje, budući da uporaba uobičajenih elektroda neće dopustiti da se dobije čist i privlačan šava.

zaključak

Dakle, saznali smo koje vrste domaćih radijatora možete sami sastaviti. Osim toga, naučili smo s upotrebom materijala koji bi se trebali sastaviti. Stvari su jednostavne, ostaje kupiti potrebne materijale i skupljati grijač vlastitim rukama.

Imate li pitanja koja zahtijevaju dodatna objašnjenja? U ovom slučaju, preporučujemo da gledate videozapis u ovom članku.
