Dvocijevni ili jednosmjerni sustav grijanja - vječno pitanje

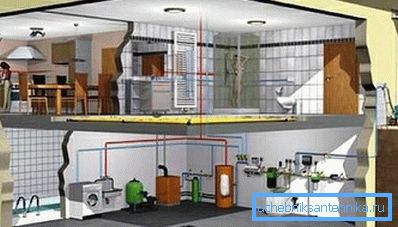

Jedna od najtežih stadija u organizaciji stambene grijanja - priprema, odnosno odabir prikladnog sustava grijanja. Kada je već donesena odluka, svejedno počnu prevladati sumnje, odbačena inačica iznenada počinje činiti privlačnijom. U slučaju grijanja vode, glavni je izbor između opcije za korištenje - jednu ili dvije cijevi.

Prvi pogled na jednokrevetne i dvostruke sustave cijevi

U načelu, glavna razlika između njih je već jasna od imena - u jednocjevnom sustavu, cijevi se koriste 1, a dvije cijevi -2.

Kako bi to bilo jasnije, ti se sustavi mogu prikazati kao:

• jednu cijev - cijev čini zatvorenu petlju u kojoj su ugrađeni radijatori, tj. svi su povezani u seriji s istom cijevi;

• dvokutni sustav - takvi krugovi 2, jedan se isporučuje s toplom vodom na baterije, a drugi ga vodi do uspona ili kolektora.

Jedno-cijevni ili dvotocni sustav grijanja je jedinstveniji, bez ikakvog razmatranja strukture svakog sustava grijanja. Doista, kada se uspoređuju, potrebno je uzeti u obzir ne samo pokazatelje troškova, već i trajnost, jednostavnost korištenja, učinkovitost itd.

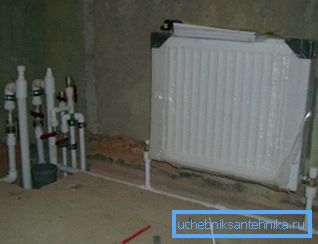

Sustav grijanja za jednu cijev

Rashladno sredstvo u ovom slučaju od uspona ulazi u dovodni cjevovod i počinje se kretati po podu. Ulazi u radijator, zagrijava ga i ispušta natrag kroz istu cijev (vidi i članak "Grijanje zraka u ladanjskoj kući": ideje za samo-poboljšanje).

To znači da se ohlađena rashladna tekućina miješa s vodom u cijevi, smanjujući njegovu temperaturu. Na kraju već hlađene vode se vraća natrag u kotlu.

Prednosti i slabosti one-pipe grijanja

Glavni prigovor o ovoj metodi isporuke rashladnog sredstva na radijatore može se nazvati činjenicom da je ista cijev i opskrba i pražnjenje. S obzirom na činjenicu da se nekoliko cijevi spajaju na cijev, vodoravno postavljanjem preko poda, učinkovitost grijanja se smanjuje. Činjenica je da se temperatura rashladnog sredstva smanjuje dok prolazi kroz bateriju.

Obratite pažnju! Ako tijekom instalacije na podu nastojite spojiti 7-10 radijatora na jednu cijev, tada će posljednjih nekoliko radijatora raditi s gotovo nultom učinkovitošću. Zbog hlađenja rashladnog sredstva, oni će biti jedva topli.

S druge strane, cijena grijanja stana organizirana prema takvoj shemi znatno je jednostavnija, a sam proces instalacije je manji radno intenzivan. Štednja se postiže prvenstveno zbog manje potrebe za materijalima.

Glavno je pitanje je li ušteda može nadmašiti izražene nedostatke. Treba također napomenuti da bez nadogradnje jednosmjerne grijanja možete zaboraviti na fleksibilnu kontrolu mikroklime u kući, sve baterije će se zagrijati na određenu temperaturu i zaboraviti na podešavanje.

Poboljšanja grijanja

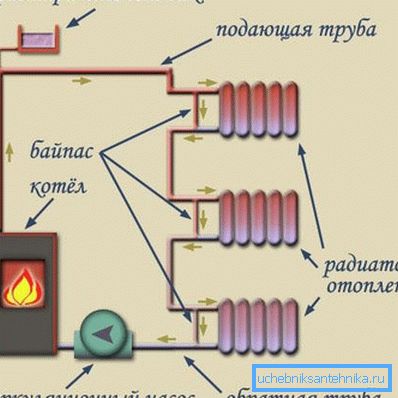

Možete riješiti jedan od problema s vlastitim rukama s minimalnim naporima i financijskim troškovima. Da biste to učinili, morat ćete instalirati zaobići i integrirati termostat u nju, omogućit će reguliranje protoka rashladnog sredstva u radijator.

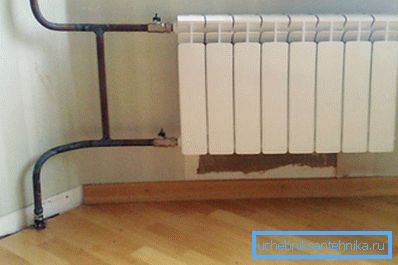

Zaobići je jednostavno presjek cijevi, često se instalira na cjevovod tako da sustav ne prestaje raditi, primjerice, kod popravka ili zamjene dijela cijevi.

U slučaju grijanja, prednost je sljedeća:

• ugrađeni temperaturni regulator samostalno mijenja protok rashladnog sredstva;
• čak i ako jedna od baterija zimi padne, zaobilaznica će jednostavno dopustiti da se oštećeni dio cijevi isključi.

Dvocijevno grijanje

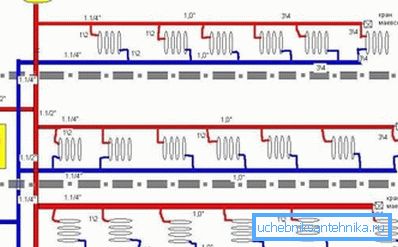

U ovom slučaju već koriste 2 cijevi - napajanje i pražnjenje (povratak). Tako fleksibilnost sustava na visini. Svaki od radijatora radi neovisno o drugom, koji samo ide u korist zagrijavanja kuće.

Značajke dvoslojnih sustava grijanja

Kada je riječ o tome koji je sustav grijanja bolji od jednostrukog ili dvotoka, obično glavni argument je mogućnost fleksibilne kontrole temperature svake baterije zasebno.

Ali osobitosti 2-cijevnih sustava grijanja ne završavaju tamo, vrijedno je spomenuti:

• hidrodinamička otpornost je manja;
• trošak instalacijskog rada u ovom slučaju bit će veći od onog jednodjelnog kolektora. Složenost rada također će se povećati, jer će biti potrebno pravilno instalirati otprilike dvostruko više cijevi.

Međutim, sudeći prema popularnosti dvostrukog grijanja, prednosti nadmašuju nedostatke. Takvi sustavi se koriste bez ikakvih ograničenja, mogu se pronaći i 2-cijevne sheme u privatnim kućama iu novim visokim uzdizanjima.

Obratite pažnju! U visokim zgradama preporuča se pridržavanje gornjeg okomitog ožičenja (za 2-cijevne izvedbe), u slučaju 1-cijeve grijanja, vodoravna podna ožičenja će biti optimalna.

Usporedba metoda ožičenja za pojedinačne i dvostruke sustave grijanja

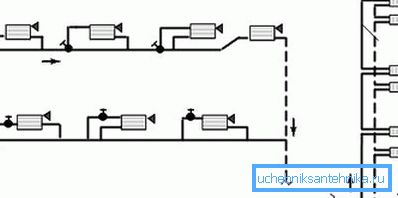

Kada koristite samo jednu cijev, nema puno inačica instalacijske sheme, možete odabrati:

• vertikalni izgled - dok su svi uređaji za grijanje spojeni na usponski;

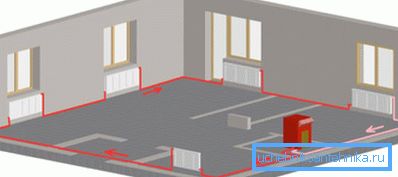

• vodoravan - koristi se u slučajevima kada je potrebno topiti kuće malog broja etaža, ali s velikim površinama. U ovom slučaju, sve baterije su međusobno spojene.

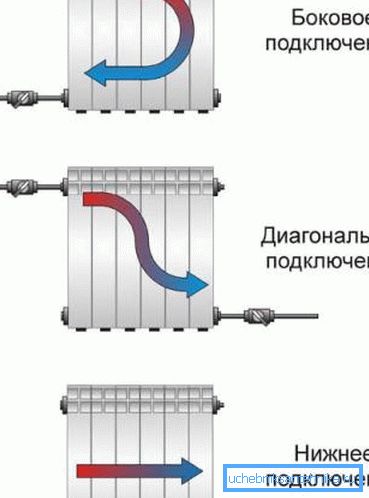

Obratite pažnju i na način spajanja grijalice. Ovisi o prirodi kretanja rashladne tekućine na radijatoru i time i njegovom grijanju.

Obratite pažnju! Za obje opcije prilično je akutan problem zagušenja zračnog prometa.

Za 2-cijevne opcije ožičenja mogu se navesti još:

• gornji ožičenje je relevantan za prirodnu cirkulaciju rashladnog sredstva;
• donja ožičenja - prikladna ako je cirkulacija dobivena cirkulacijskom pumpom;

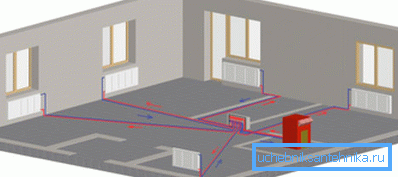

• Moguće je izdvojiti podvrstu vrste "zvijezde" ožičenja - od kolektora do svakog radijatora dolazi vlastiti dovodni vod i vlastiti povratak.

Što se tiče instalacijske tehnologije, uputa općenito izgleda ovako:

• postavlja kotao;
• opskrbna cijev je postavljena u skladu s projektom;
• instalirani su radijatori;
• dovodna cijev je spojena na radijatore, za one-cijevi najbolje je instalirati zaobilaznicu i termostat za to u ovoj fazi;
• povratna cijev je spojena na kotao, čime se zatvara krug grijanja. Također ćete morati instalirati prenaponsku posudu na najvišoj točki.

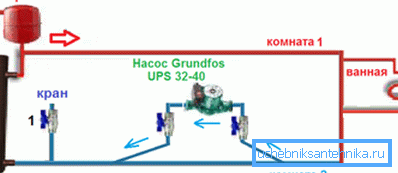

Obratite pažnju! Cirkulacijska crpka instalirana je točno na spoju cjevovoda s rashladnom tekućinom koja je već ohlađena na kotao. To je zbog činjenice da se na visokim temperaturama pumpa brzo troši.

Što odabrati

Ne postoji jedan odgovor na koji je opcija bolja - jednopaljni sustav grijanja ili dvotračni.

Sve ovisi o:

• proračun - ako nema ograničenja raspoloživih sredstava, bolje je ne uštedjeti novac i ostati na 2-cijevi;
• imenovanja - ako trebate grijati malu kuću, onda nema smisla zabijati se s prilično skupim 2-cijevnim grijanjem.

Ukratko, rezultat se može sažeti kako slijedi:

• 2-cijevno grijanje je skuplje, ali učinkovitije i lakše za rad;
• 1-cijev je jeftinije, ali je manje učinkovita, a tijekom rada mogu nastati problemi.

sažimanje

Mnogi prilikom odabira vrste sustava grijanja, glavni kriterij uzima u obzir cijenu, što nije sasvim točno. Bolje je svjesno napraviti izbor, na temelju karakteristika rada grijanja. Predloženi materijal će pomoći sumnjivcima konačno odlučiti o izboru sustava grijanja.

U videu se razlika između tih sustava grijanja jasnije prikazuje.
