Dvocijevni sustav grijanja: opcije za implementaciju i

Kako je dvoputni sustav grijanja privatne kuće ili stambene zgrade? Koje znakove mogu klasificirati slični sustavi? Koji problemi mogu nastati u provedbi ove sheme i kako ih riješiti? Shvatimo.

Što je to

Počnimo s opisom općih načela sustava grijanja.

Grijanje uređaja za grijanje omogućava cirkulacija rashladnog sredstva kroz njih (procesna voda, antifriz, etilen glikol itd.). Za cirkulaciju, potrebno je stvoriti razliku između ulaza i izlaza uređaja.

Taj se diferencijal može osigurati na nekoliko načina:

• Spajanjem preko jedinice dizala na glavni izvor grijanja, gdje se razlika tlaka između 2 i 3 kgf / cm2 održava između dovodnih i povratnih vodova.

Nuance: nakon dizala, razlika između mješavine i povratnog protoka je mnogo manja - 0,2 - 0,3 kgf / cm2. Prekoračenje ove vrijednosti uzrokovalo bi pretjerano brzo kretanje. Posljedice su buka u cijevima i prekomjerna temperatura povratnog cjevovoda.

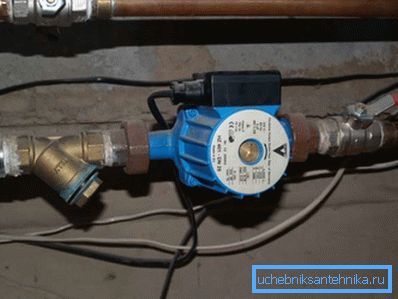

• Pumpa za cirkulaciju.

• Razlika u gustoći vruće i hladne rashladne tekućine u takozvanim sustavima gravitacije (gravitacije).

Očito je da je u svim slučajevima potrebno osigurati da je svaki grijač povezan sa zajedničkim sustavom s dva priključka. To se može učiniti na nekoliko osnovnih načina.

Zanimljivo je: u višestambenim zgradama prevladavaju mješoviti sustavi povezivanja radijatora. Prisutnost posvećenog opskrbe i povratnog punjenja sustava grijanja čini dvije cijevi; istodobno, unutar uspona, baterije se često kombiniraju u seriji.

klasifikacija

Dvocijevni sustav grijanja se pak može klasificirati prema nekoliko dodatnih značajki.

orijentacija

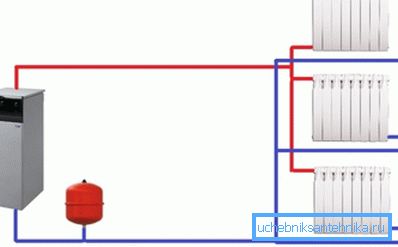

Okomita shema primjenjuje se samo u visokim zgradama. Svaki radijator je skakač između opskrbnog i povratnog uspona koji prolazi u blizini.

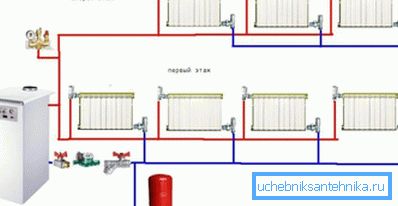

Horizontalna shema može se koristiti i u stambenim zgradama (primjer navedenog u gornjem odlomku) i u kućicama.

Prolazeći i mrtvi krajevi

U sljedećoj shemi, rashladna tekućina u protoku toka i povratka kreće se duž prstena u jednom smjeru; mrtav-kraj - u suprotnim smjerovima. Mrtva točka je zahtjevna kada vrata ili panoramski prozori otežavaju postavljanje punog prstena cijevi.

Donja i gornja bočica

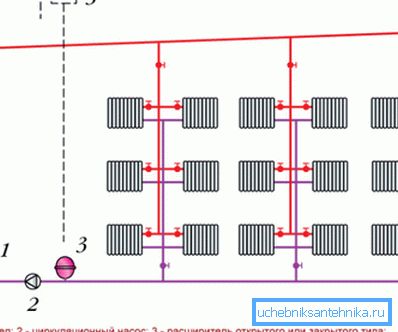

Do otprilike 70-ih godina prošlog stoljeća na području SSSR-a prevladavale su kuće s gornjom punionicom: od montažnog dizala, opskrbni vodovi su se popeli na potkrovlje; od tamo je rashladna tekućina kroz ustaše u povratnu liniju koja se nalazi u podrumu.

Korištenje takve sheme ima nekoliko praktičnih implikacija:

• Potkrovlje se željno i nečistoće zagrijavalo i imalo dovoljno dimenzija za održavanje i popravak ventila.
• Svako podizanje grijanja tijekom popravaka trebalo je isključiti u dvije točke - u podrumu i na potkrovlju.
• Kada započnete sustav koji je pao (i cijeli i pojedinačni ustaju), morao si ispustiti zrak iz njega. U tu je svrhu posuda za napajanje montirana laganim nagibom, a na svojoj gornjoj strani postavljena je ekspanzijska posuda s dumpboxom. U skladu s tim, puštanje kuće pratilo je posjet tavanu.

Usput: u nekim slučajevima dumper je još uvijek doveden u podrum kroz sve etaže. S malim dijelom za pražnjenje, zrak je bio izbačen kroz otvor na pročelju vode.

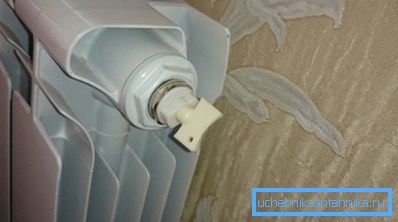

S dolaskom ravnih krovova i razvojem zidnih ploča, gornja punionica bila su gotovo gužva od nižih: oba isporuka i povratak plovili su do podruma. Rizici su se počeli povezivati ​​parovima u apartmanima na gornjem katu. Nakon poništavanja, svaka od njih mora ukloniti zračnu blokadu; za ovu svrhu, Mayevsky slavine ili obični ventili su montirani u apartmanima na gornjem katu.

Napomena: shema s nižim punjenjem više je podložna nesrećama tijekom hladne sezone. Ispuštanje zraka (osobito u nedostatku pristupa svim kanalima zraka) traje dugo; na niskim temperaturama, nije neuobičajeno da neki od ustaju zamrzavaju.

dostojanstvo

Što zapravo ima dobar 2 x cijevni sustav grijanja?

Njegova glavna prednost je u tome što omogućuje više ili manje konstantnu temperaturu uređaja za grijanje u cijeloj zgradi.

S jednim sustavom cijevi za grijanje, spojevi akumulatora na početku pojedinačnog prstena za punjenje imaju temperaturu polaza (obično 70-75 ° C). na kraju - temperatura povratka (50 ° C). Ovdje će svaki radijator primiti rashladnu tekućinu s temperaturom koja se neznatno razlikuje od one koju je dobila kotlovnica ili skupa dizala nakon jedinice za miješanje (dizalo).

Osim toga, u slučaju velikih kuća s čvrstim brojem baterija, 2-cijevni sustav grijanja jednostavno nije alternativa: niti jedna konfiguracija prstena s jednim cijevom neće pokriti sve prostorije 80-stambene zgrade.

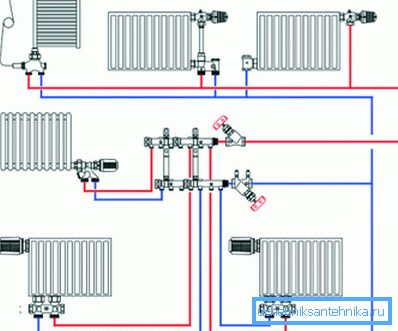

Primjedbe upozorenja: da, shema kolektora može više nego zamijeniti dvoslojni. Međutim, cijena njegove implementacije bit će deset puta veća zbog ogromne potrošnje cijevi; Osim toga, velika ukupna duljina spojeva značit će golem gubitak topline bez cilja.

problemi

Bez njih, također, nije učinjeno.

troškovi

Očito, s jednakim promjerom, dvije cijevi će uvijek biti skuplje od one. S malom površinom grijane građevine, dobivene pogodnosti neće nadoknaditi tu razliku: lakše je nadoknaditi promjenu temperature povećanjem broja dijelova hladnjaka na kraju jednog prstena cijevi.

balansiranje

Dvocijevni sustav grijanja u kućici mora biti uravnotežen.

Što je to?

Za početak, iznesimo bit problema.

Zamislite da dvije cijevi odlaze iz kotao za grijanje u kuću. U prvom, voda teče na radijatore, u drugom se vraća. Osim toga, svaki radijator je skakač između tih cijevi.

Koji je problem? Da, činjenica da će svaki uređaj za grijanje ugasiti razliku između protoka i povratnog toka. Ako će na prvoj bateriji biti jednako, recimo, 0,2 kgf / cm2, a zatim na drugom - već 1,75, na trećem - 1,5, i tako dalje.

Kao rezultat toga dobivamo vrlo ružnu sliku:

• Nećemo raspravljati o stabilnoj temperaturi baterije. Što je manji diferencijal, što je cirkulacija sporija, to je niža temperatura rashladne tekućine koja doseže radijator.
• Što je još gore, kod ekstremne hladnoće, hlađenje krajnjih baterija može dovesti do stvaranja ledenih čepova s ​​potpunim zaustavljanjem cirkulacije i neizbježnim odleđivanjem cijevi za grijanje.

Upute za balansiranje sustava grijanja vikendice učiniti sami:

1. Svaki radijator se isporučuje s gasom na jednom od priključaka (po mogućnosti na povratnoj cijevi).
2. Protok rashladnog sredstva kroz prve grijače iz kotla ili dizala ograničen je sve dok njihova temperatura ne bude jednaka potonjem.

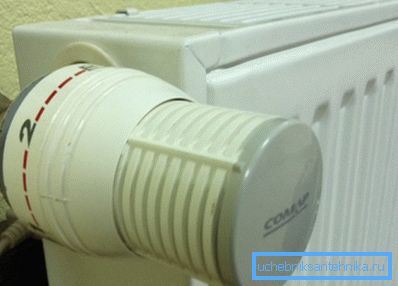

Korisno: praktičnije je koristiti funkcionalni analogni termostatsku glavu gasa. To vam omogućuje da ne postavite protok vode kroz nju, ali ciljnu temperaturu.

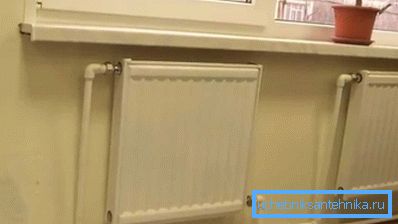

Razumno pitanje: kako funkcionira sustav s dvije cijevi u stambenoj zgradi? Tu se ne prakticira gušenje baterijom, ali varijacija temperature između njih je relativno mala.

Funkcija gasa je cijevi promjera promjera. Dajemo tipične vrijednosti za kuću od deset metara građenu u godinama 80-90.

Svaka odjeljka prijelaza ograničava protok rashladnog sredstva; uzimajući u obzir namjerno napumpana propusnost punjenja, to je dovoljno za rad kruga u normalnom načinu rada.

Korisne stvari

• Kod balansiranja s prigušnicama, vremenski razmak između promjene načina rada zakretanja i stabilizacije temperature uređaja za grijanje doseže 6 do 8 sati.
• Za kućicu površine do 100 m2 s prisilnom cirkulacijom rashladne tekućine u dvocjevnom sustavu, razumni minimum odjeljka za punjenje je DU2, do 200 m2 - DU25.
• U gravitacijskom sustavu punjenje se ne može obaviti razrjeđivačem od DU32 pri korištenju polimernih cijevi i DU40 - čelika. Osim toga, sustavi protoka sile gravitacije koriste se na površini od najviše 100 m2: u velikoj sobi, hidraulički otpor dugog kruga jednostavno neće osigurati minimalnu potrebnu cirkulaciju.

zaključak

Nadamo se da će materijal na raspolaganju čitatelju pomoći u dizajnu, izgradnji ili popravljanju sustava grijanja. Da biste saznali više o tome kako funkcionira dvotaktni sustav grijanja, video u ovom članku će vam pomoći. Sretno!
