Električni kotao za grijanje: verzije, instalacije, značajke

Kako je električni kotao grijanja jednog tipa ili drugog? Kako odabrati uređaj optimalne snage? Kako se spojiti na napajanje i cijevi s rashladnim sredstvom? Konačno, postoje li ekonomski električni kotlovi za grijanje? Pokušajmo to shvatiti.

uređaj

Na prodaji možete pronaći kotlovske grijače od tri tipa, bitno drugačiji način pretvoriti električnu energiju u toplinsku energiju.

TENovye

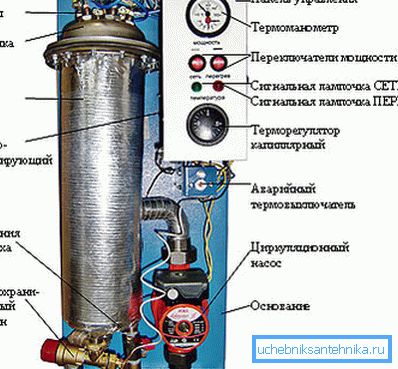

Voda ili drugi nosač topline se zagrijava u spremniku za protok koji je izrađen od nehrđajućeg ili emajliranog čelika, u koji se postavljaju nekoliko cjevastih električnih grijača. Kontaktni priključci grijalica su, naravno, izvan spremnika. Grijaći elementi su spojeni na upravljački krug koji omogućuje stupnjevito upravljanje snagom grijanja.

Zanimljivo: svi moderni industrijski i domaći električni kotlovi za grijanje se isporučuju s termostatima koji reguliraju snagu ovisno o temperaturi nosača topline. Mnogi uređaji imaju mogućnost spajanja senzora daljinskog temperaturnog zraka koji vam omogućuje vezanje regulatora napajanja na sobnu temperaturu.

Osim stvarnog spremnika s elementima grijanja, u kućištu kotla obično se može naći:

• Cirkulacijska pumpa (često - s mogućnošću podešavanja performansi).
• Mjerač tlaka i sigurnosni ventil, oslobađajući tlak u krugu kada se izračunata vrijednost prekorači.
• Automatski provjetravanje zraka.
• Izborni spremnik za ekspanziju, kompenzirajući povećanje volumena rashladnog sredstva tijekom zagrijavanja.

Upravljački krug ne samo da prilagođava snagu ovisno o temperaturi rashladnog sredstva, nego također potpuno zaustavlja napajanje pri pregrijavanju (osobito kada je krug pritisnut).

elektroda

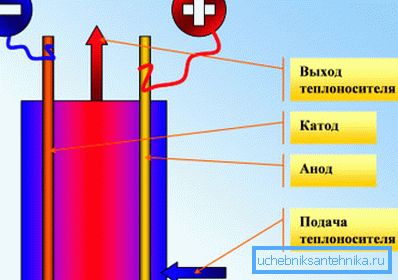

Vjerojatno su mnogi čitatelji mogli koristiti ili čak vidjeti domaće kotlove s parom britva. Nose ih izolacijski jastučić za kratku udaljenost (do 5 mm), nakon čega se pokreću i cijela je struktura uronjena u vodu.

Budući da je voda iz slavine rješenje brojnih soli, ona provodi električnu energiju; zbog činjenice da je koncentracija soli relativno mala, ima prilično visoku električnu otpornost. Prema tome, sloj vode između elektroda ponaša se kao normalan otpornik - zagrijava se kada se energizira.

Upravo smo opisali rad Galan elektrodnog kotla (ponekad proizvodi tvrtke pogrešno nazivaju Galant). Neizravno zagrijava vodu - prijenosom topline iz cijevnih grijača na njega - ali izravno: sama rashladna tekućina postaje otpornik kroz koji struja struji.

Zanimljivo: na pozitivnim temperaturama voda se ponaša prema svim fizikalnim kanonima; u poštenju, ona se širi kad se zagrije. Zbog zamjene tople vode u gornjem dijelu kruga s hladnijim masi s malom duljinom kruga električnog kotla, grijaća elektroda može raditi bez cirkulacijske crpke.

indukcija

Fenomen elektromagnetske indukcije zove se uzbuda induciranih struja u vodiču smještenom unutar induktora. (Vidi također članak Solarni kolektori za kućno grijanje: značajke.)

Ako je vodič istu zavojnicu, tada se može ukloniti iz napona koji će biti u korelaciji s naponom na prvom zavoju u istom omjeru kao i broj zavoja žice u njima. Ovako radi svaki električni transformator.

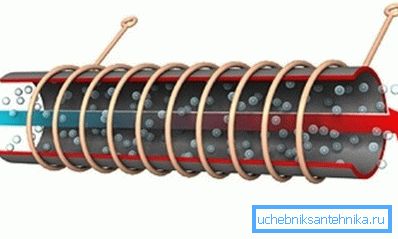

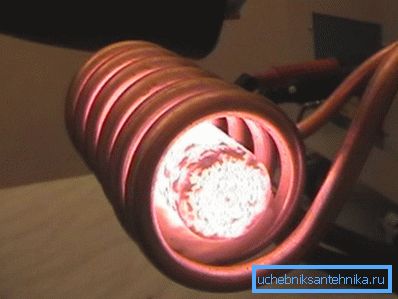

Ako se unutarnja strana induktora ispostavlja da je monolitna jezgra, onda će se jednostavno početi zagrijavati s induciranim strujama. U ovom slučaju, dielektrični materijali koji odvajaju svitak i jezgru, neće utjecati na zagrijavanje potonjeg.

Razumijevanje načela rada omogućuje nam da napravimo najjednostavniji indukcijski kotač vlastitim rukama. Dovoljno je na bilo koji način pričvrstiti čeličnu šipku u plastičnoj vodovodnoj cijevi tako da ne dodiruje njegove zidove, a zatim gurnuti zavoj od bakrene žice preko cijevi. Uređujemo cirkulaciju vode kroz cijev, dobivamo njegovo stabilno grijanje. (Vidi također članak Biogoriva za kamine: značajke.)

Pro i kontra

Koliko su električni kotlovi protiv konkurentnih rješenja? Imaju li značajne nedostatke?

Opće značajke

• Izravno zagrijavanje rashladne tekućine električnom energijom je najskuplji izvor toplinske energije za sve primijenjene mase. Kako ne bi bili neutemeljeni, neka čitač neovisno usporediti troškove.

• Električna energija koja se troši kotla ne smije se davati svugdje. Na primjer, potpuno uživanje grijanja dacha velikog područja teško je shvatiti jednostavno zato što je tipična granica snage za dacha, koja je osigurana aluminijskim ožičenjem vrtne zajednice, 2-2,5 kW.
• Međutim, korištenje električne energije osigurava maksimalni stupanj udobnosti korisnika. Kotao ne zahtijeva održavanje i može raditi mjesecima u potpuno autonomnom načinu rada. Vlasnik ne mora brinuti o skladištenju i transportu goriva, njegovu skladištenju, uklanjanju i zbrinjavanju proizvoda izgaranja.

Osim toga: električni upravljački krug omogućuje, po želji, širenje funkcionalnosti kotao s GSM modulom, daljinskom upravljačkom pločom, programabilnim timerom itd.

• Prosječna cijena električnih uređaja za grijanje je znatno niža od plina ili krutog goriva. Razlozi su relativna jednostavnost dizajna i niska potrošnja materijala u proizvodnji.

Osim općih svojstava, svaka vrsta opreme ima svoje prednosti i nedostatke.

TENovye

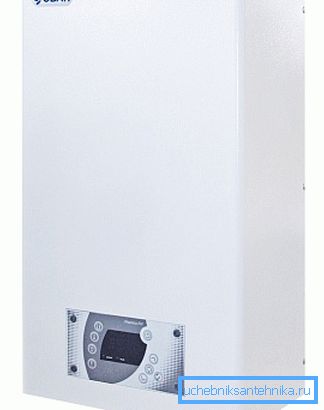

Njihova glavna prednost s gledišta kupca je da on dobiva sve-u-jednom rješenje. Cjelina cjevovoda električnog grijanja već je u svom slučaju: dovoljno je samo priključiti izlazne cijevi na krug grijanja.

Glavni problem TEN uređaja je postupna formacija razmjera na površini grijalica, što može dovesti do pregrijavanja i neuspjeha. Međutim, u zatvorenom krugu autonomnog sustava grijanja ovaj problem nije previše akutan: nakon taloženja svih soli otopljenih u vodi, nema mjesta za nove.

elektroda

Imaju dvije važne prednosti:

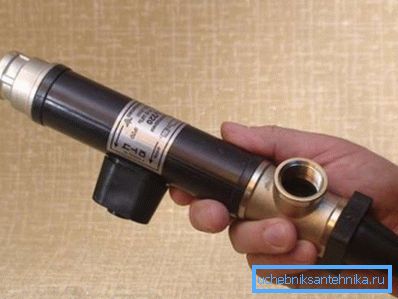

1. Kompaktnost. Uređaj male snage ove vrste savršeno će stati ispod prozorskog poda ili iza WC-a.

1. Apsolutna sigurnost. Kada je krug pritisnut, grijanje se neće zaustaviti zbog aktivacije automatizacije, već jednostavno zbog principa rada uređaja: u odsutnosti vodiča između elektroda struja će prestati protjecati.

Bez minusa, također, nije učinjeno.

1. Zbog uklanjanja nabijenih čestica sa svoje površine, elektrode se postupno otapaju i zahtijevaju zamjenu.
2. Kotao može raditi samo s jednom rashladnom tekućinom. Ne samo to: njegov sastav mora biti u skladu s GOST 2874-82 pitkom vodom. Higijenski zahtjevi.

indukcija

U ovom slučaju, sigurnost je nešto gore: indukcijski radovi u bilo kojem okruženju. Glavna prednost indukcijske sheme je da je kotao praktički vječan.

Sudac za sebe:

• U njemu nema ni jednog pokretnog dijela.
• Vodljivi krugovi nisu u dodiru s rashladnom tekućinom i prema tome nisu podložni eroziji i elektrokemijskim procesima.
• Skala na jezgri neće na bilo koji način utjecati na njegovu učinkovitost: može se oštetiti samo zagrijavanjem do točke taljenja čelika (oko 1100 ° C), što je nedostupno u stvarnim uvjetima.

Usput: uzbuđenje vrtložnih struja uzrokuje slabu vibraciju jezgre, uništavajući ljestvicu.

montiranje

Kotlovi s električnim kapacitetom većim od 7 kW zahtijevaju prisustvo od 380 volti, koji se isporučuju s štita s odvojenim kabelom.

Tipična shema spajanja električnog kotla za grijanje na mrežu uključuje:

• RCD (ostatna struja) na ulazu u kuću.
• Automatski trofazni izravno u krugu napajanja kotla.

Obično se ne zahtijeva stabilizacija. Napon na ulazu u grijaće elemente je indiferentan, a regulacijska elektronika isporučuje se s vlastitim pretvaračima napajanja.

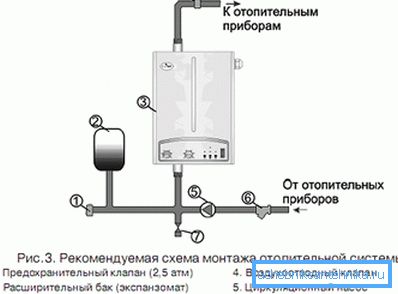

Što izgleda priključak električnog kotla prema sustavu grijanja? Za TEN bojlera, kao što je već spomenuto, dovoljno je jednostavno spojiti protjecanje i povratak strujanja kruga: sve remenje je unutar njega. U slučaju rastavljanja ventila za zatvaranje ugrađuju se na ulazima.

Nuance: sustav grijanja može zahtijevati dodatni spremnik za ekspanziju. Ukupni volumen ekspanzijskih spremnika trebao bi biti otprilike jednak 10% volumena rashladnog sredstva.

Instalacije zahtijevaju instalacije kotlova za indukciju i elektrodu:

1. Prostirni spremnik.
2. Cirkulacijska pumpa.
3. Sigurnosne skupine koje se sastoje od manometra, sigurnosnog ventila i zračnog otvora.

snaga

Kakav je izračun snage električnog kotao za grijanje za kuću poznate veličine? Evo jednostavne upute.

Osnovna vrijednost je 60 watt po kubnom metru unutarnjeg volumena grijane sobe. 200 wata se dodaju na svaku vrata, 100 na prozor. Uz to, koristi se regionalni faktor:

Dakle, za kuću od 75 m2 s tri metra stropova, dva vrata i četiri prozora na Krimu, izračun će biti (75 * 3 * 60 + (2 * 200) + (4 * 100)) * 0,7 = 10010 wata.

ekonomija

Mnogi prodavači aktivno oglašavaju ekonomične električne kotlove za grijanje, čime se smanjuju troškovi održavanja topline za 1,5 do 2 puta. Naglašeno je da uređaji imaju najveću učinkovitost (do 98%), što ih pozitivno razlikuje od konkurentskih rješenja. Kao ekonomično rješenje obično se prezentiraju indukcijski i elektrodni kotlovi.

Je li oglašavanje istina?

Pomislimo da li bilo kakve značajke dizajna ili tehničke karakteristike mogu utjecati na zakone fizike.

• Kada se radi neki uređaj za grijanje bilo kojeg tipa, ne može se ostvariti koristan rad: niti jedan objekt s ne-nulom masom se pokreće protiv gravitacijskog vektora.
• Posljedično, sve utrošene energije konačno se pretvaraju u ubrzanje gibanja molekula medija. tj u grijanju.

Opet: Učinkovitost bilo kojeg električnog uređaja izravnog grijanja je 100%.

Druga stvar je da, zbog karakteristika dizajna kotla, dio topline može se prenijeti ne na rashladnu tekućinu, već na okolni zrak. Međutim, kada se kotao nalazi u grijanoj sobi, ponovno će se zagrijati kuću.

Zaključci su očiti. Tvrdnja da je jedan električni grijač ekonomičniji od drugog je obična dezinformacija.

zaključak

Nadamo se da će informacije koje čitatelju ponuditi pomoći čitatelju u odabiru i ugradnji opreme za grijanje. Kao i uvijek, u ovom članku možete pronaći dodatne materijale u videozapisu. Sretno!
