Gravitacijski sustav grijanja: značajke uređaja

Gravitacijski sustav grijanja je izvrstan za primjenu u malim privatnim kućama. Njezin rad temelji se na cirkulaciji vruće i hladne vode u cijevima zbog temperaturne razlike i ne zahtijeva ugradnju dodatne crpne opreme.

Kako bi se cijeli proces mogao dogoditi točno i bez neuspjeha, moraju se ispuniti neki uvjeti, što ćemo razmotriti u ovom članku.

Radna načela

Postoji nekoliko faza koje vrši zagrijavanje vode:

• Zagrijava se u kotlu i počinje se uzdići do najviše oznake sustava. To je zbog elementarnih fizikalnih zakona, koji opisuju da je zagrijana tvar lakša od hladnog.
• Zatim, počinjući se ohladiti, utihne u radijatore, raspoređujući toplinu kroz prostoriju.
• Kad se potpuno ohladi, tekućina se ispušta kroz nagnute cijevi u ulazni kotao, nakon čega se ciklus ponavlja.

montiranje

Unatoč jednostavnoj funkcionalnosti, gravitacijsko grijanje zahtijeva ispunjavanje određenih uvjeta za njegov punopravni rad:

zahtjevi

1. Kako bi se brzina rashladnog sredstva mogla kretati kroz cijevi kako bi udovoljila potrebnim standardima, razlika temperature između izlaza i ulaza kotla mora biti najmanje 25 stupnjeva Celzija. To jest, što više radijatora u sobama daju toplinu, brže se voda kreće u sustavu.
2. Razina toplinskog dijela grijača mora biti ispod razine središnje osi radijatora smještene u kući, tako da tekućina za hlađenje može slobodno protjecati do ulaza kotla.

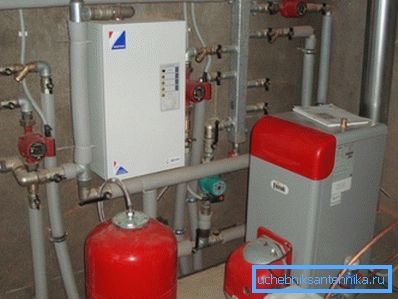

Savjet: preporuča se postavljanje kotla u jami ili u podrumu. To će osigurati dovoljan dotok hlađene tekućine.

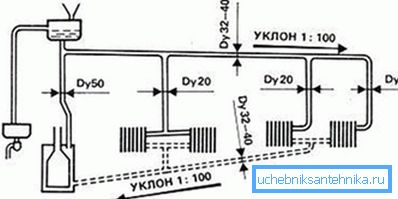

1. Prosječni nagib pokreta rashladnog sredstva mora se promatrati 1: 100.

1. Udaljenost od grijača do najbližeg radijatora ne bi trebala prelaziti trideset metara, zbog prisutnosti otpornosti na kretanje tekućine.

Savjet: za pouzdani rad sustava grijanja, preporuča se promatrati udaljenost do mjesta hladnjaka od petnaest metara. To osigurava uspješno prevladavanje hidrauličkog otpora cijevi od bilo kojeg materijala.

1. Dodatni uvjet za kompenzaciju hidrauličkog otpora je pridržavanje minimalnih standarda za promjer cijevi. Upute optimalnih veličina za različite odjeljke izgledaju ovako:

1. Cijela struktura nužno mora biti napunjena tekućinom.. Da bi kontrolirala svoju razinu, na najvišoj točki sustava ugrađuje se poseban spremnik koji sadrži potrebnu rezervu vode. Također, odvodna cijev je povezana s gornjim dijelom, što omogućuje ispuštanje viška rashladnog sredstva u slučaju pregrijavanja i prekomjernog širenja u kanalizacijski sustav.

Popularne sheme

Nije lako opremiti sustav grijanja s gravitacijskim pomicanjem rashladnog sredstva. Da biste to učinili, morate uzeti u obzir mnoge značajke dizajna vašeg doma i drugih važnih čimbenika (pročitajte i članak Grijanje plina u stanu: kako postati neovisno od komunalnih usluga).

Savjet: ako imate najmanje sumnje u vlastite sposobnosti, bolje je kontaktirati stručnjake, jer će cijena pogreške tijekom instalacije dizajna biti znatno veća od troškova njihovog rada.

Samonamjenski sustavi grijanja mogu imati sljedeće sheme provedbe:

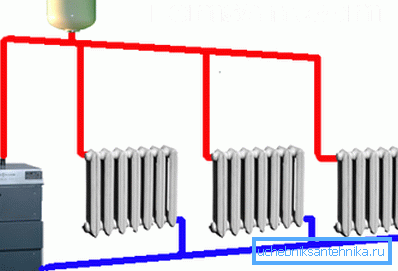

1. Najčešći i najjednostavniji u svom dizajnu je dizajn koji uključuje postavljanje kanala za napajanje na vrh prostorije i povratnu cijev - na dnu.

1. Ako na razini poda postoji velik broj prepreka, cijevi koje vraćaju ohladenu tekućinu postavljaju se blizu dovodnog cjevovoda.

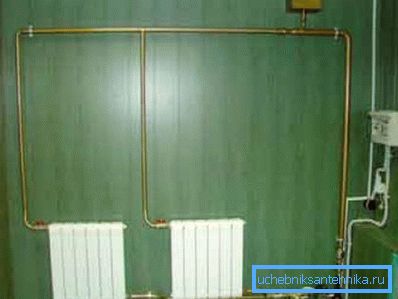

1. Za područja koja nisu sklona ozbiljnoj mraku mogu biti prikladni slijedeći raspored elemenata sustava grijanja:

1. Za male kuće smještene u područjima s oštrom zimom prikladni su bolji izgled, uzimajući u obzir mjesto radijatora ispod prozora vanjskih zidova.

zaključak

Sustav grijanja, koji pretpostavlja prirodnu cirkulaciju rashladnog sredstva, bez instalacije dodatne opreme utječe na smanjenje troškova. Ali, također je potrebno zapamtiti o poteškoćama njegova dizajna, koja bi trebala uzeti u obzir sve inženjerske značajke zgrade. To je jedini način na koji možete osigurati učinkovit rad cijele strukture (vidi i članak Alternativni uređaji za grijanje - Plinski grijači za ljetnu kućicu).

Videozapis daje dodatni materijal na tu temu. Sretno vam je dizajn i instalacija!
