Grijaći radijatori: dimenzije i toplinski učinak

Veličina grijaćeg radijatora jedan je od osnovnih parametara koji određuje performanse ovog uređaja. Zato, odabir akumulatora za instalaciju u stan ili kuću, moramo paziti ne samo na materijal iz kojeg su izrađeni, već i na njihove dimenzije.

U našem članku ćemo razmotriti najvažnije aspekte ovog izbora, kao i analizirati ovisnost o veličini radijatora i njegovoj toplinskoj izvedbi.

Uređaji za grijanje mogu se razlikovati u veličini i izvedbi.

Opis proizvoda

Konfiguracija baterije

Razdjelni radijatori

Dimenzije radijatora izravno ovise o njihovom dizajnu. I iako je opća shema baterije uređaja gotovo uvijek ista, razlike su još uvijek prisutne.

Prema ovom parametru razlikuju se takve skupine proizvoda:

  • sekcijska. Najčešći tip uređaja za grijanje. Dizajn se sastoji od nekoliko zasebnih modula koji mogu biti međusobno povezani u bilo kojem broju.

Obratite pažnju! Upute za uporabu radijalnih radijatora često sadrže karakteristike (prijenos topline, masa), a ne čitavog proizvoda, već posebnog odjeljka. Ovaj pristup uvelike olakšava sve toplinske proračune.

  • cjevast. Izvana, oni su vrlo slični sekcijskim, ali imaju potpunu strukturu. Peraje takvih radijatora predstavljaju metalne cijevi, unutar kojih se vreli vruća voda ili druga rashladna tekućina. Njihova je obilježja prilično visoka cijena, ali istovremeno su i najučinkovitiji uređaji za grijanje.
  • ploča. Predstavite nekoliko cijevi s rashladnim sredstvom, zatvorene u metalni kućište. Obično imaju kompaktne dimenzije kako bi se olakšala njihova ugradnja u tipične apartmane male veličine.

Treba napomenuti da konfiguracija u velikoj mjeri određuje materijal koji se koristi za proizvodnju. Dakle, sekcijski modeli izrađeni su od lijevanog željeza ili aluminija, a za većinu panela koriste čelik. Što se tiče cjevastih radijatora, oni također mogu biti čelični, ali se bakreni modeli smatraju najproduktivnijim među stručnjacima.

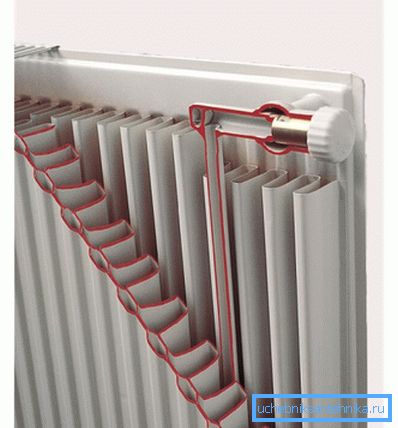

Struktura tipa ploče

Dimenzije glavnih sorti

Kao što smo već napomenuli, veličina uređaja za grijanje određuje koliko će topline prenijeti zraku u prostoriji. Međutim, većina proizvođača proizvodi proizvode u različitim dimenzijama: u pravilu, u standardnoj, kompaktnoj (niski) i proširenoj verziji. Ova raznolikost vam omogućuje da odaberete bateriju za specifične zahtjeve kako u pogledu topline tako i lokacije.

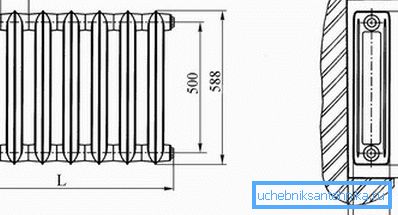

Crtanje standardnog radijatora od lijevanog željeza s dimenzijama

Obratite pažnju! Značajke montažne točke nameću određena ograničenja maksimalne veličine upotrijebljene konstrukcije, no o tome ćemo govoriti u dijelu koji je posvećen instalaciji instalacije ručno.

Ispod je tablica koju možete koristiti za određivanje veličine većeg dijela korištenih vrsta radijatora:

materijal parametar Standardni modeli, mm Niski modeli, mm Visoki modeli, mm
Lijevano željezo (presjek) visina 588 388 660 - 955
dubina 140 140 140
Veličina odjeljka 93-95 93-95 93-95
Čelik (panel) visina 600 150 - 500 750 - 1200
dubina 70 - 150 70 - 150 70 - 150
Širina ploče 400-3000 400-3000 400-3000
Aluminij (sekcija) visina 580 200 - 400 700
dubina 75-100 75-180 80-100
Veličina odjeljka 80 40 80
Čelik + aluminij (bimetalni sekcijski modeli) visina 550 - 580 300 - 500 do 900
dubina 75-100 95 95
Veličina odjeljka 80 80 80

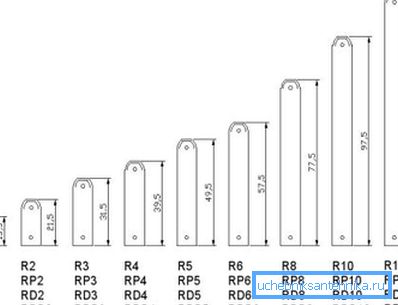

Model radne čelične ploče (veličine u cm)

Obratite pažnju! Ova tablica prikazuje prosječne parametre. Veličina grijaćih radijatora različitih proizvođača može se jako razlikovati jer ako je ključno za mjerenje dimenzija do milimetra, unaprijed morate proučiti značajke određenog modela, a bolje je mjeriti odabranu kopiju mjerenjem vrpce.

Preporuke za instalaciju

Izračun topline

Ako analizirate podatke od proizvođača, onda postaje očito da uređaji različitih veličina ispuštaju različite količine topline u prostoriju. Iz tog razloga morate brojati sekcije ili grijaće ploče samo nakon što odaberete model za instalaciju.

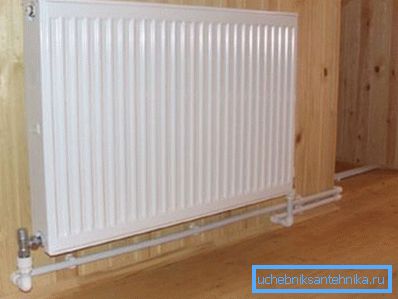

Fotografija instaliranog čeličnog modela

Sam izračun je vrlo jednostavan:

  • Grijanje 1 kubičnog metra stambenog prostora zahtijeva 41 vata energije. Posljedično, potreban učinak baterije će se povećati proporcionalno veličini prostorije.
  • Tako će volumen prostorije 5 x 5 x 3 m biti 75 m3.
  • Za grijanje trebat ćemo 3075 vat.

Izvršite proračun za najčešće korištene vrste radijatora:

  • Grijači grijača na željezo s prosječnom disipacijom topline od 120 W / sekcija - 26 sekcija.

Obratite pažnju! Imamo frakcijski broj - 25,6 - kako bismo ga zaokružili.

  • Radijatori s kuglicama od čelika (140 W) - 22 odjeljka.
  • Radijatori s aluminijskim grijanjem (180 W) - 17 sekcija.
  • Bimetalni radijatori (200) - 14 sekcija.

Naravno, ako koristimo uređaje s povećanom visinom, tada će njihova toplinska snaga biti puno veća. Sukladno tome, broj dijelova potrebnih za grijanje prostora će se smanjiti.

Točna instalacija

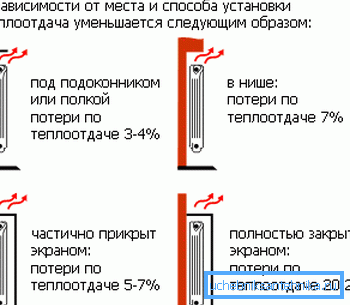

Gubitak topline akumulatora

Pored stvarnog učinka prijenosa topline, veličina grijaćeg radijatora, koju nabavljamo za našu kuću, također će ovisiti o tome gdje ga instalirate.

  • Dakle, za ugradnju duž zidova i ispod prozorske ploče s visinom od 90 cm ili tako, obično se kupuju standardni modeli baterija. U sekcijskim uređajima, širina se podešava dodavanjem rubova, a panel i cjevasti proizvodi moraju se najprije odabrati ovisno o dimenzijama koje su nam potrebne.
  • Visoke sorte mogu se koristiti na labavim zidovima. U pravilu ih karakterizira povećana rasipanje topline i stoga se obično montiraju u velike prostorije s viškom otvorenog prostora.
  • Korištenje kompaktnih radijatora s niskim profilom bit će opravdano u hodnicima i hodnicima, kao iu kućama s velikim otvorima prozora.

Što se tiče određenih brojeva, trebali biste se pridržavati sljedećih ograničenja:

  • Da biste osigurali neometan unos hladnog zraka na radijator radi zagrijavanja, uređaj se ne smije montirati blizu poda. Minimalni razmak je oko 60 mm, a optimalno - 100 - 150 mm.
  • Isto vrijedi i za udaljenost od gornjeg ruba baterije do prozorskog pragova. Kako bi vrući zrak mogao slobodno prodrijeti u prostoriju, razmak između ovih elemenata mora biti najmanje 100 mm.

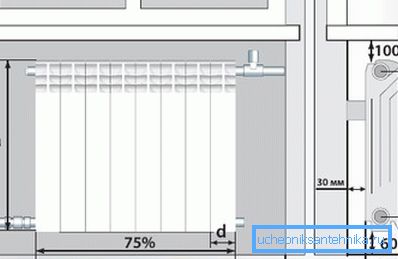

Pravilna instalacija sustava

Obratite pažnju! Ako koristite dimenzionalni model, tada u samom prozoru morate napraviti rupe za oslobađanje toplog zraka, ukrašavajući ih posebnim rešetkama. Usput, ugradnja takvih rešetki djelomično može riješiti problem stvaranja kondenzata na naočalama zbog zagrijavanja.

  • Poželjno je odabrati širinu radijatora tako da pokriva gotovo cijeli otvor prozora (najmanje 75 - 80% udaljenosti od nagiba do nagiba). U tom slučaju uređaj će imati dovoljno snage da stvori takozvani termalni zavjesa koji sprečava pojavu crteža.

zaključak

Odabir veličine grijaćih radijatora najprije morate obratiti pažnju na njihovu sukladnost s zadatkom koji stoji ispred sustava grijanja u sobi. Kao što vidite, u procesu odabira i instaliranja baterija postoji niz suptilnosti pa prije nego što započnete s nabavom i instalacijom, trebali biste pogledati videozapis prikazan u članku za više informacija.
