Grijaći radijatori: vrste i načela izbora

23-10-2018
Grijanje

I autonomno i centralno grijanje stana (privatna kuća) treba grijanje, a to bi moglo biti ruski, poljski, češki, finski, njemački ili talijanski grijani radijatori. Svi oni rade prema istom principu, iako se ta načela, poput materijala za proizvodnju, mogu uvelike razlikovati u jednoj ili drugoj skupini proizvoda ove vrste.

Sada ćemo pokušati detaljno prikazati načelo rada takvih uređaja. Reći ćemo o materijalima i vidjeti tematski videoisječak za konsolidaciju materijala.

Češki uređaj KORADO

radijatori

Opći pregled

Spajanje uređaja na krug
  • Za početak, svi radijatori koji se koriste za grijanje industrijskih, industrijskih, javnih i stambenih zgrada i prostora mogu se podijeliti u dvije vrste - vodu i električni (oni su nafta) aparati. To znači da se u prvoj tekućini koristi kao rashladna tekućina (najčešće je obična ili destilirana voda s bilo kojim aditivom), au drugom tipu uređaja koristi se i tekućina, ali to je već ulje.
  • Osim toga, radijatori za grijanje mogu se svrstati u sekcijske, lamelarne, cjevaste (stupne) i ploče. Takva struktura utječe ne samo na količinu rashladne tekućine koja drži određeni uređaj, nego i na način prijenosa toplinske energije u prostoriju.

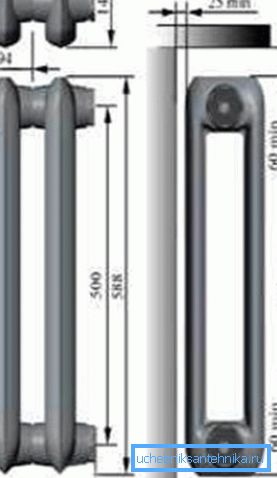

Odljevi od lijevanog željeza
  • Prilikom odabira radijatora za grijanje, jedan od vodećih kriterija je metal od kojeg su izrađeni, budući da njihova emisija topline i tržišna vrijednost također ovise o tome. Najpopularnije se može nazvati lijevano željezo - takvi uređaji mogu se naći u gotovo većini gradskih stanova, ukoliko ih stanari ne mijenjaju za aparate izrađene od drugih materijala, budući da su se prema projektu gotovo sve kuće koristile od lijevanog željeza.
  • Također, za visoki tlak u sustavu, može se koristiti čelik - takav radijator grijača je izuzetno izdržljiv i može izdržati gotovo svaki pritisak koji može biti u našim sustavima. Ali ima ozbiljan nedostatak - to je osjetljivost na koroziju.
  • Najpogodnije i prikladno može se nazvati bimetalnim radijatorima - grijanje bilo koje vrste će funkcionirati s njima, koliko je to moguće.. Zidovi ovog uređaja sastoje se od sloja čelika obloženog aluminijem - takav dvostruki slučaj postaje vrlo izdržljiv i ima visoki prijenos topline.
  • I konačno, autonomni grijači - aluminijski radijatori, koji imaju izvrsni prijenos topline i, zahvaljujući suvremenoj tehnologiji, vrlo su izdržljivi. Ali, unatoč svim prednostima, imaju dva ozbiljna nedostatka - to je prilično visoka cijena i potreba da se napuniti sustav destiliranom vodom s različitim posebnim nečistoćama.

Značajke dizajna

Veliki radijator lijevanog željeza

Naravno, kvalitetu grijanja prostorije, prije svega, utječe uređaj grijaćeg radijatora, koji uključuje njegove karakteristike dizajna, kapacitet prijenosa topline, kapacitet i mogućnost čišćenja od prašine (komplicira prijenos topline). Sekundarni čimbenik je trošak uređaja i njegov dizajn ili mogućnost instaliranja ograde u obliku ukrasne rešetke.

Sada razmotrimo koji čimbenici utječu na veliku disipaciju topline baterije - to su dizajn i materijali, brzina tekućine u uređaju i brzina pranja zrakom, razlika temperature između baterije i zraka u prostoriji, način postavljanja, pa čak i boju i sastav boje.

Valja napomenuti da se za svijetle boje radijatora proizvodi posebna caklina koja značajno smanjuje pretragu, tako da obojeni uređaji nisu samo pokretni, već i znak tehničke nepismenosti vlasnika.

Tvornica čeličnih dijelova

Najčešće možete pronaći uređaje tipa sekcije koji mogu biti izrađeni od lijevanog željeza, čelika, aluminija ili dva metala istovremeno (bimetal ili čelik prevučen aluminijem). U takvim uređajima dolazi do konvektivne metode grijanja.

To znači da se toplina širi uz pomoć zraka koji prolazi kroz njih - tekućina zagrijava metalnu površinu takozvane harmonike, a zrak se zagrijava od kontakta s metalom i ulazi u prostoriju od vrha do dna. Valja napomenuti da uvijek možete pronaći takve ruske uređaje po razumnim cijenama za prodaju.

Radijatori od čeličnih ploča HEATTERM

Takvi uređaji izrađeni su od visokokvalitetnog čelika koji je hladno valjan i može se sastojati od jedne, dvije ili tri ploče, koje su međusobno povezane metalnim pločama, povećavajući konvektivno zagrijavanje zraka koji se kreće duž ravnina.

Ispada da uski uređaji s jednostrukom pločom mogu dati temperaturu samo zračenjem, ali dva ili tri ploča - zbog konvekcije, tako da će usporedba uvijek biti u korist potonjeg. Naravno, takvi uređaji imaju veću učinkovitost od sekcijskih i proizvode ih s bočnim i donjim slojem.

Čelični radijator Arbonia stupni (cjevasti) tip

U izgledu, grijaći uređaji s cjevastim tipom vrlo su slični sekcijskim. I opći dizajn takvih uređaja izrađen je na istom principu: vodoravni kolektori međusobno su povezani vertikalnim cijevima ili stupovima, od kojih je nastao naziv za određivanje njihovog tipa.

Ali ove baterije imaju značajnu razliku - oni ne razumiju dijelove, stoga se ne mogu povećati ili smanjivati, inače će dobiti moderne kućne uređaje. U pravilu, takve konstrukcije izrađuju se od čelika ili od lijevanog željeza, u izgledu se razlikuju po jednoj, dvije, tri ili četiri vertikalne cijevi u redu, a ne dvije, kao i one presjeka.

materijali

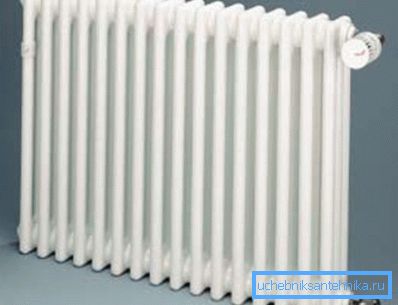

Lijevano željezo ARBONIA

Ako govorimo o slavi, najviša rejtinga će dobiti baterije od lijevanog željeza, koje su poznate svim stanovnicima visokogradnje, pa čak i iz nekog razloga još uvijek koriste u nekim slučajevima za neovisno grijanje.

Ako govorimo o podu izgradnje, oni su vrlo udobni tamo, jer u ogromnoj većini apartmana postoji centralno grijanje, a ne postoje pojedinačni metara. Činjenica je da se od lijevanog željeza zagrijava već dugo vremena, ali i dugotrajno odustane akumuliranu toplinsku energiju - to se događa zbog debelih zidova uređaja.

Takvi radijatori, u pravilu, izdržavaju radni tlak od 9 do 12 bara, a tlak u pritiskanju općenito iznosi do 16 bara, s maksimalnom temperaturom vode od 110 ° C i s toplinskom snagom od jednog dijela od 100-160 W (priložene upute točnije navode ove parametre). Problem je, međutim, zbog velikog kapaciteta potrebno je zagrijati više vode, stoga su za neovisno zagrijavanje takvi uređaji izuzetno nepovoljni.

Čelični cjevasti puri u sekciji

Na gornjoj fotografiji vidite čelični cjevasti PURMO, ali se zapravo ne razlikuje od istih ZEHNDER, DELONGHI ili drugih sličnih modela iz drugih tvrtki pa se u ovom slučaju zanima samo metalni zidovi.

Radi toga, za radijatore na ploči od čelika, radni tlak je oko 6-10 bara, a za cjevaste one je 8-15 bara, što je prilično dovoljno čak i za visoke zgrade, gdje radni tlak u sustavu doseže 8-10 atmosfere. Snaga jednog modela može biti u redoslijedu 1200-1600W, a maksimalna temperatura koja ne ošteti cjelovitost uređaja može doseći 110-120 ° C.

Unatoč velikoj snazi, takvi radijatori su osjetljivi na koroziju, ali taj proces je najopasniji u vrijeme isušivanja vode iz sustava ili dijelom zraka.

Ovdje se događa prirodna kemijska reakcija - hrđanje metala (iznutra spremnika). Najviše od svega, ravni radijator je popularan u čeliku i, iako je to daleko od najbolje opcije, ipak je lagana težina i niske cijene.

Napomena. Najpogodnije je instalirati takav (od čelika) grijanje radijatora vlastitim rukama u privatnoj kući, gdje možete dodati aditiva protiv korozije u vodu, a ni drenažu sustava za ljetno razdoblje.

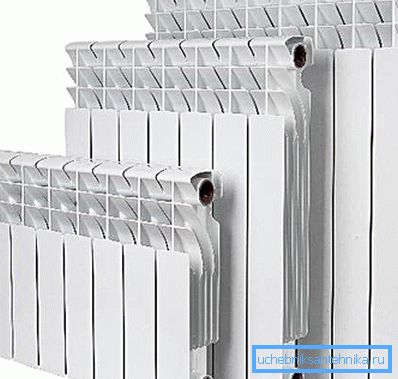

Aluminij. Ferroli POL TITANO

Čisti aluminijski uređaji imaju najveću emisiju topline, koja može biti od dvije vrste - injekcijsko prešanje i ekstruzija, ali ih nećete naći među uobičajenim proizvođačima, primjerice, isti LIDAY, no takvi proizvodi osiguravaju zapadni proizvođač i ista Kina.

Može se reći da su aluminijski proizvodi ove vrste prilično nestandardni i ekskluzivni uređaji za Rusiju, iako su u posljednje vrijeme počeli koristiti sve više i više zahtjeva za autonomnim sustavima kada postoji potreba za promjenom ili instaliranjem drugog kruga općenito.

Napomena. Nemojte se bojati Kine, kao proizvođača - kineski radijatori dovoljne su kvalitete i mogu se natjecati s europskim.

Uređaj za ekstruziju sastoji se od siluminijskih cijevi i aluminijskog tijela koje se oblikuje ekstrudiranjem iz ekstrudera i ne podliježe montaži / rastavljanju.

Ali modeli za lijevanje (proizvođači mogu biti različiti) izrađuju se zasebnim odljevom i montažom sekcija, pa njihova proizvodnja omogućuje smanjenje i povećanje snage pričvršćivanjem / odvijanjem sekcija. Ove baterije podnose radni tlak od 8-16 bara pri temperaturi od 110 ° C, toplinskom snagom od 82-212 W

Bimetal. Buderus

Za instalaciju autonomnih sustava, kao iu slučajevima kada je neophodna zamjena starih baterija u visokim zgradama, često se koriste bimetalni radijatori koji nose sve pozitivne osobine čelika i aluminija.

Možda su takvi uređaji trenutačno najprikladniji u svakom pogledu - oni imaju radni tlak od 20-50 bara na temperaturi od 130 ° C (najviše), a snaga jednog odjeljka iznosi oko 150-180 W.

Zidovi ovdje su otporni na koroziju, nema gotovo nikakvih inercija, ima vrlo visok povratak topline i istovremeno je uređaj otporan na hidrauličke šokove. Naravno, trošak takvih uređaja je viši od istog čelika ili lijevanog željeza, ali s autonomnim zagrijavanjem znatno se spasi na malu količinu sekcija, vodu za koju ćete morati biti grijana, trošeći energiju.

Napomena. Treba imati na umu da se termostati i ventili gotovo nikada ne prodaju s radijatorima. Kupuju se zasebno.

računanje

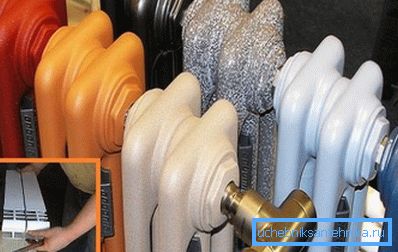

Sekcije mogu biti dovršene

Da biste izbjegli bilo kakve slojeve u kupnji odsječnih, cjevastih ili pločastih radijatora, morate obratiti pažnju na njihovu snagu, a zatim izračunati količinu korištenjem online kalkulatora ili ručno tako da to učinite (druga opcija je pouzdanija).

Dakle, za sobe ne više od 260 cm na 10m2 Trebat će vam 1 kW snage uređaja za grijano područje, a ako su stropovi veći od 260 cm, onda se izračunavaju po kockicama - za svaki kubni metar prostora potrebna je toplinska energija od 41 W. Slijedom toga, možete uzeti u obzir ukupnu snagu baterije (za cijevni i panel) ili izračunati po dijelovima.

zaključak

Zaključno, treba reći da će bilo koji višedijelni i tanki, odsječni i ravni radijatori grijanja biti korisni u sobi, ako se pravilno izračuna njihov broj. Ali ako istodobno izvrsno odaberete kvalitetne i tehničke karakteristike, tada će vaša kuća biti toplija i manje ćete platiti za to.
