Grijači za ventilaciju: vrste, ugradnja, proračun

Tema ovog članka su uređaji za grijanje zraka u ventilaciji opskrbe. Mi ćemo saznati što jesu i kako su montirani. Osim toga, moramo saznati kako se izračunava grijanje zraka.

Svrha upotrebe

I zapravo, zašto trebate grijanje zraka?

Postoji nekoliko razloga:

• Njegova niska temperatura znači neizbježnu kondenzaciju u ventilacijskim kanalima.. Sve mjere za toplinsku izolaciju ventilacijskih cijevi samo će smanjiti njegov broj, ali neće riješiti problem u potpunosti. Ali zagrijavanje zraka na ulazu s ulice omogućit će vam da zaboravite na kondenzaciju vlage.
• Mlaz zaleđenog zraka u spavaćoj sobi ili vrtiću teško će vaš boravak učiniti udobnim i sigurnijim za vaše zdravlje.

Usput: često u tim sobama organizirano je samo kapuljača. Ulaz je osiguran zbog cirkulacije zraka između soba.

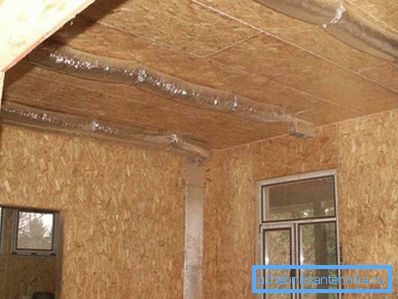

• Konačno, postoji takva stvar kao sustav grijanja zraka. Grijani dovod zraka, zajedno s sustavima za oporavak, eliminira potrebu za radijatorima ili podnim grijanjem, zajedno s složenim i skupim ožičenjima nosača topline.

vrste

Prema tome što znakovi mogu biti razvrstani grijači?

Izvor topline

U svojoj se kvaliteti može koristiti:

1. Struja.
2. Toplina koju stvara pojedinačni kotao za grijanje, kotlovnica ili CHP i isporučen grijaču s rashladnom tekućinom.

Pogledajmo obje sheme malo detaljnije.

Električni grijač zraka za prozračivanje svježeg zraka u pravilu je nekoliko cjevastih električnih grijača (grijaćih elemenata) s perajama na njih, kako bi se povećalo područje razmjene topline. Električna snaga takvih uređaja može doseći stotine kilovata.

Snaga od 3,5 kW nije priključena na utičnicu, već izravno na ploču s odvojenim kabelom; sa snagom od 7 KW, snažno se preporuča napajanje od 380 V.

Naputak: grijanje vodiča izravno je proporcionalno struji koja teče kroz nju. Povećanje naponskog napona omogućuje smanjenje radne struje uz održavanje električne energije.

Koje su prednosti električnog grijača za prozračivanje na pozadini vode?

• Jednostavna instalacija. Slažem se da je puno lakše spojiti kabel na uređaj za grijanje nego da cirkulira rashladnu tekućinu u njemu.
• Nema problema s izolacijom. Gubitak kabela za napajanje zbog vlastite električne otpornosti je dva reda veličine manji od gubitka topline u cjevovodima s bilo kojom rashladnom tekućinom.
• Jednostavno podešavanje temperature zraka. Kako bi temperatura dovodnog zraka bila konstantna, dovoljno je montirati nekomplicirani upravljački krug s toplinskim senzorom u krugu napajanja grijača. Za usporedbu, sustav grijača vode prisiljava vas da riješite probleme prilagodbe temperaturi zraka, nosaču topline i snazi ​​kotla.

Postoji li nedostatak napajanja?

1. Cijena električnog uređaja je nešto veća od vode. Primjerice, električni grijač od 45 kilovata može se kupiti za 10 do 11 tisuća rubalja; bojler istog kapaciteta košta samo 6-7 tisuća.
2. Ono što je još važnije, kod korištenja izravnog grijanja s električnom energijom, predstavljaju pretjerane troškove rada. Za zagrijavanje rashladne tekućine koja prenosi toplinu u sustav za zagrijavanje vode u zraku, koristi se toplina izgaranja plina, ugljena ili peleta; toplina u kilovata je mnogo jeftinija od električne energije.

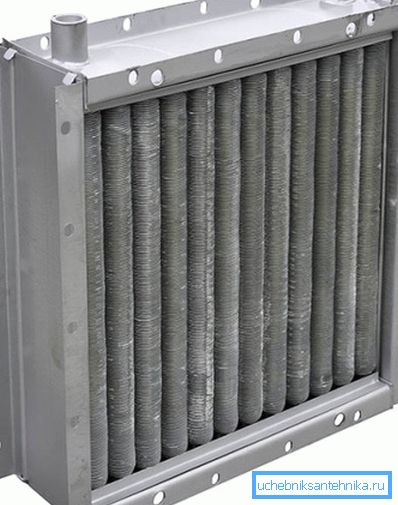

Grijači vode za ulaznu ventilaciju su općenito konvencionalni izmjenjivači topline s razvijenim perajama.

Voda ili druga rashladna tekućina koja cirkulira kroz njih daje toplinu zraku koja prolazi kroz peraje.

Prednosti i nedostaci sheme zrcale su značajke konkurentskog rješenja:

• Trošak grijača je minimalan.
• Troškovi tijekom rada određeni su korištenjem goriva i kvalitetom izolacije ožičenja za prijenos topline.
• Podešavanje temperature zraka je relativno složeno i uključuje fleksibilan sustav za kontrolu cirkulacije i / ili kotla.

materijali

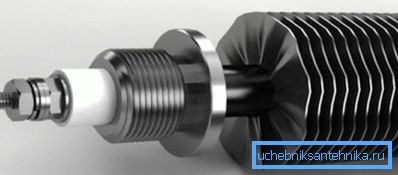

Za grijače električnih zraka, aluminijske ili čelične peraje se obično koriste na standardnim grijaćim elementima; manje uobičajena shema grijanja s otvorenom volframskom svitkom.

Za grijače vode karakteriziraju tri inačice.

1. Čelične cijevi s čeličnim lamelama osiguravaju maksimalnu jeftinost građenja.
2. Aluminijske cijevi s aluminijskim lamelama zbog veće toplinske vodljivosti aluminija osiguravaju nešto veći prijenos topline.
3. Konačno, bimetalni izmjenjivači topline od bakrene cijevi s aluminijskim perajama pružaju maksimalni prijenos topline po cijeni nešto niže otpornosti na hidraulični tlak.

Prilagođeno izvršenje

Dva rješenja zaslužuju posebnu pozornost.

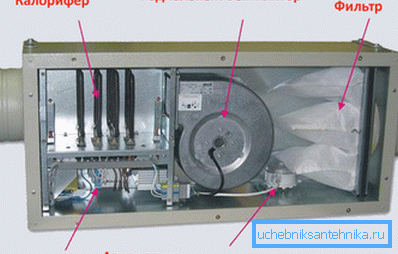

1. Jedinice za upravljanje zrakom su grijač s predinstaliranim ventilatorom za dovod zraka.

1. Osim toga, industrija proizvodi proizvode s rekuperatorima topline. Dio toplinske energije preuzima se iz strujanja zraka u ispušnoj ventilaciji.

montiranje

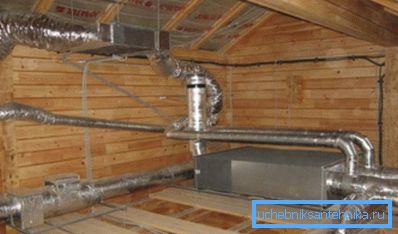

Ako nema posebnih problema s instaliranjem električnih uređaja, onda s vodom sve je nešto složenije. Što je vezanje ventilacijskog grijalice? Za samostojeći sustav niske snage zraka, najjednostavnije rješenje bi bilo instalirati par ventila za zatvaranje (u slučaju popravka) i termostatsku glavu na izlazu u prazninu ispred grijača.

Osim toga, veza s općim sustavom grijanja nužno je isporučena s obilaznicom koja će omogućiti isključivanje uređaja bez zaustavljanja cirkulacije. Ako je grijač velikog kapaciteta odgovorni za zagrijavanje zraka u ventilaciji cijele zgrade, takva će uputa očigledno biti neprikladna. Ovo je jedna od mogućih shema za remenje.

Vjerojatno je da shema zahtijeva nekoliko komentara.

• Ventili za zatvaranje na ulazu, kao u prethodnom slučaju, potrebni su za popravak ili zamjenu samog grijača ili ventila za zatvaranje bez zaustavljanja cirkulacije u glavnom krugu.
• Grubljivi filtar sprječava oduzimanje trosmjernog ventila ili pumpe šljake, pijeska ili hrđe.
• Cirkulacijska pumpa omogućuje da rashladno sredstvo cirkulira kroz mali prsten preko skakača.
• Kontrolni ventil sprječava da se rashladno sredstvo pomiče kroz skakač u suprotnom smjeru: tlak na cijev za protok uvijek je veći.

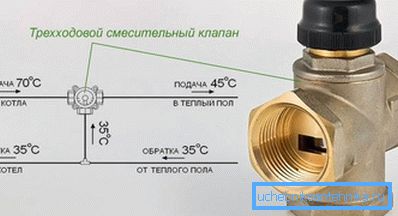

• Konačno, glavni element sheme - trosmjerni ventil s električnim pogonom i temperaturnim senzorom - omogućuje miješanje medija za prijenos topline s dovodnih i povratnih cijevi, izdavanjem mješavine ovisno o očitanju senzora.

Važno: Trenutak koji nije prikazan na shematskoj slici - bit će aktivan samo ako se na povratnom cjevovodu (npr. Na jednoj od prirubnica donjeg ventila) nalazi sigurnosna podloga.

računanje

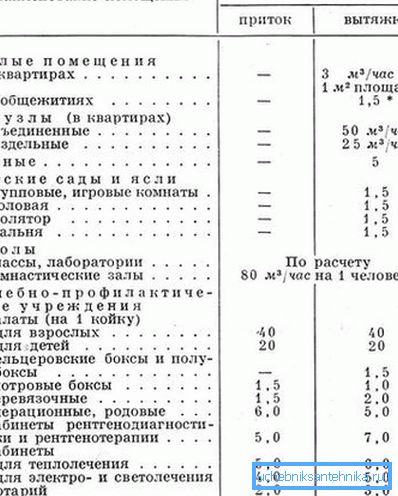

Kakav je izračun snage ventilacijskog grijalice?

Ovdje je jednostavna formula oblika Q (W) = L * 0.335 * (TV-Tn), gdje:

• Q - snaga uređaja;
• L - protok zraka u kubnim metrima po satu;
• TV i Tn - temperatura odlaznih i ubrizganih protoka.

Dakle, za vanjsku temperaturu od -5 ° C, ciljnu temperaturu usisne ventilacije + 18 ° C i potrošnju zraka od 500 m3 / h, izračun grijača ventilacije iznosi 500 * 0,335 * 23 = 3852,5 vata.

zaključak

Nadamo se da smo uspjeli odgovoriti na sva pitanja koja su se nakupila u čitaču.

Dodatni materijal za predmet, kao i obično, može se naći u priloženom videozapisu u ovom članku. Sretno!
