Grijanje dizala: prvo poznanstvo

U ovom članku moramo saznati što dizalo u sustavu grijanja i kako to radi. Osim funkcija, proučit ćemo načine rada dizalo jedinice i kako ga prilagoditi. Idemo.

Što je to

funkcije

U jednostavnim terminima, čvorovi za grijanje dizala su neobični puferi između glavnog sustava grijanja i sustava kućanskog inženjerstva.

Kombiniraju nekoliko funkcija:

• Oni pretvaraju razliku tlaka između linija rute (3-4 atmosfere) u 0,2 potrebnu za rad kruga grijanja.
• Koriste se za pokretanje ili zaustavljanje sustava grijanja i tople vode.
• Omogućite prebacivanje između različitih načina rada sustava za toplu vodu.

Navedite: temperatura vode u slavinama ne bi trebala prelaziti 90-95 stupnjeva. Ljeti, kada temperatura vode u dovodnoj vodilici ne prelazi 50-55 ° C, pumpa se napaja iz ovog navoja. Na vrhuncu hladnog vremena, opskrba toplom vodom mora biti prebačena na povratni cjevovod.

elementi

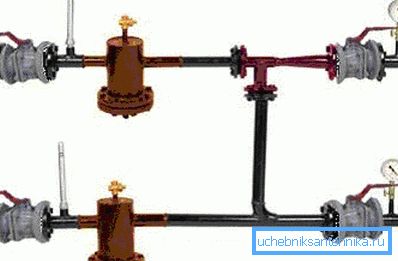

Najjednostavnija shema grijaće jedinice dizala uključuje:

1. Nekoliko ulaznih ventila na navojima i povratnim nitima. Protok se uvijek nalazi iznad povratka.
2. Par kućnih ventila, rezanje sklopa dizala iz sustava grijanja.

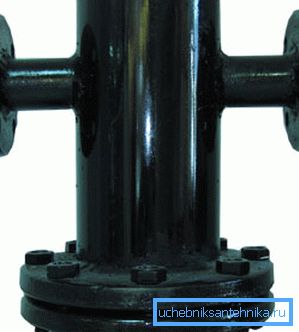

3. Gryazeviki na terenu i, rijetko, na povratnoj liniji.

1. Uređaji za ispuštanje u krugu grijanja, koji omogućuju potpuno ispuštanje vode ili vraćanje sustava u pražnjenje, otpuštajući znatan dio zraka iz njega pri pokretanju. Ispuštanja se smatraju dobrim za odvode.
2. Upravljački ventili koji mjere temperaturu i tlak napajanja, povratka i mješavine.
3. Konačno, stvarni vodeni mlazni lift je prirubnički čep za cijevi s unutrašnjom mlaznicom.

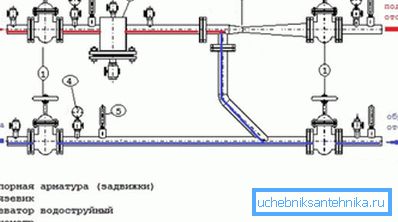

Kako radi sustav grijanja dizala? Princip njegovog rada temelji se na Bernoullijevom zakonu, koji kaže da je statički pritisak u protoku obrnuto proporcionalan njegovoj brzini.

Vruća i visoka tlaka vode iz cijevi za ubrizgavanje ubrizgava se kroz mlaznicu u utičnicu dizala i stvara, međutim paradoksalno, zvuči vakuumsku zonu koja izvlači dio vode iz povratnog cjevovoda u ponovljeni ciklus cirkulacije.

To osigurava:

• Veliki protok rashladnog sredstva kroz krug s minimalnim protokom s autoceste.
• Usklađivanje temperatura u blizini dizala i dalekih grijača iz njega.

Kako se raspoređuju pritisci izmjereni tijekom sezone grijanja? Dajemo tipične parametre.

Temperature na putu i nakon dizala podliježu tzv. Temperaturnom rasporedu, čiji faktor je vanjska temperatura. Maksimalna vrijednost za dovodni vod na trasi je 150 stupnjeva: s daljnjim zagrijavanjem voda će se prokuhati usprkos preticanju. Maksimalna temperatura smjese je 95 ° C za dvoslojne i 105 za jednocjevne sustave.

Pored ovih elemenata, dizalo sustava grijanja može uključivati ​​kucanje tople vode.

Dvije osnovne konfiguracije su moguće.

1. U kućama izgrađenim prije kraja 70-ih, topla voda se napaja kroz jedan umetak u opskrbi i jedan na povratnoj cesti.
2. U novijim kućama, na svakoj su liniji dva povezivanja. Na prirubnicu je pričvrsna pera s promjerom 1-2 mm veća od promjera mlaznice za spajanje cijevi između umetaka. Pruža dovoljnu količinu kako bi se osiguralo da se pri uključivanju topline u skladu s shemama s opskrbe na opskrbu i od povratka do povratka, voda kontinuirano cirkulira kroz spojene rastere i ručnike.

Područja odgovornosti

Što je čvor za grijanje dizala? Nekako smo razumjeli.

A tko je odgovoran za to?

• Dio trase unutar kuće do prirubnica ulaznih ventila je područje odgovornosti organizacije za transport topline (toplinske mreže).
• Sve nakon ulaznih ventila i samih ventila su odgovorno područje stambene organizacije.

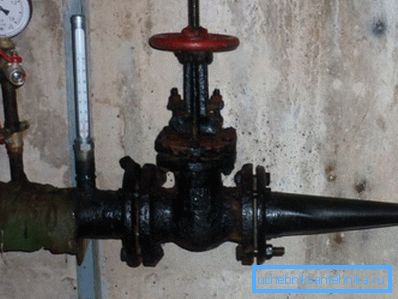

Međutim: odabir dizala za grijanje prema broju (veličini), izračunu promjera mlaznice i podložnih podlošaka provodi se toplinskim mrežama. Vlasnici kuće pružaju samo ugradnju i demontažu.

kontrola

Kontrolna organizacija ponovno je grijana mreža.

Što točno kontroliraju?

• Nekoliko puta tijekom zime obavljaju se kontrolna mjerenja temperature i tlaka protoka, povratka i mješavine.. U slučaju odstupanja od rasporeda temperature, dizalo za grijanje ponovno se izračunava s provrtom ili smanjenjem promjera mlaznice. Naravno, to ne bi trebalo biti učinjeno na vrhuncu hladnog vremena: na -40, pristup grijanju na ulici može se zgrabiti s ledom unutar sat vremena nakon prestanka cirkulacije.
• U pripremi sezone grijanja provjerava se stanje ventila za zatvaranje. Provjera je iznimno jednostavna: svi ventili u sklopu se preklapaju, a nakon toga se otvara bilo koji upravljački ventil. Ako iz njega dolazi voda - trebate tražiti grešku; osim toga, u bilo kojem položaju ventila, oni ne bi trebali imati curenja preko žlijezda.
• Konačno, na kraju sezone grijanja, dizali se u sustavu grijanja zajedno s samim sustavom testiraju na temperaturi.. Sredstvo za zagrijavanje zagrijava se do maksimalnih vrijednosti s isključenim dovodom topline.

upravljanje

Dajemo redoslijed izvršavanja nekih operacija povezanih s radom dizala.

Pokrenite grijanje

Ako je sustav pun, sve što trebate učiniti je otvaranje kućnih ventila - i cirkulacija će započeti.

Nešto složeniji je uputa za pokretanje ispuštenog sustava.

1. Ispuštanje u povratnoj cijevi se otvara i ispuštanje u tijeku se zatvara.
2. Polako (kako bi se izbjegao čekić vode), gornji ventil kuće se otvara.
3. Nakon što voda ode do odlagališta, ona je čista, bez zraka, zatvara se, nakon čega se otvara donji kućični ventil.

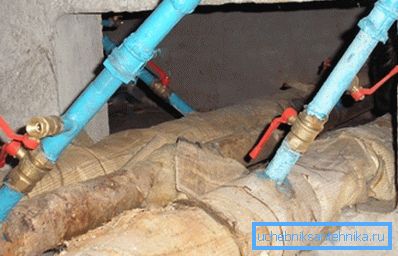

Korisno je: ako su moderni kuglasti ventili instalirani na ustaju, smjera kruga za resetiranje nije bitna. No, sa vijkom, brzo povratni tok može odstraniti ventil, nakon čega će bravar imati dugu i bolnu potragu za uzrocima zaustavljanja cirkulacije u usponskim vratima.

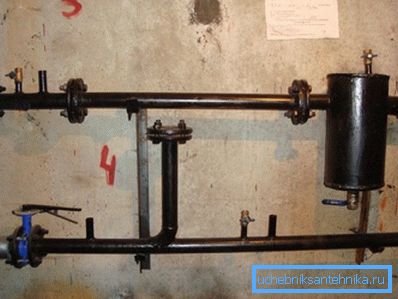

Radite bez mlaznice

Na katastrofalno nisku povratnu temperaturu na vrhuncu hladnog vremena, prakticira se dizalo bez mlaznice. Sustav prima tekućinu iz autoceste, a ne smjesu. Prigušnica je zaglavljena čeličnom palačinkom.

Diferencijalna prilagodba

Kad je povratak previsok i nemoguće odmah zamijeniti mlaznicu, prakticira se podešavanje diferencijalnog ventila.

Kako to učiniti sami?

1. Mjeren je tlak napajanja, nakon čega je manometar postavljen na povratni protok.

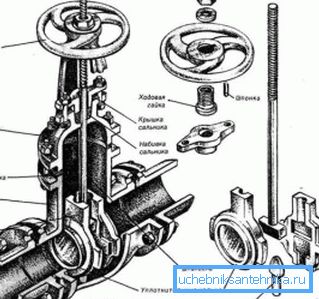

2. Ulazni ventil na povratnoj cijevi potpuno se zatvara i postupno se otvara s regulacijom tlaka na mjeraču tlaka. Ako samo prekrivate zasun - njezini obrazi možda neće potpuno pasti na štap i slajd kasnije. Cijena pogrešnog tijeka akcije zajamčena je za grijanje nefreniranog pristupa.

U jednom trenutku, ne bi trebalo ukloniti više od 0,2 razlike u atmosferi. Ponovljeno mjerenje temperature povrata vrši se u danu, kada su sve vrijednosti stabilizirane.

zaključak

Nadamo se da će naš materijal pomoći čitatelju da razumije shemu rada i redoslijed prilagodbe sklopa dizala. Kao i obično, priloženi videozapis će mu ponuditi dodatne informacije. Sretno!
