Grijanje i ventilacija: norme, pravila, značajke

Sustavi grijanja i ventilacijski sustavi izgradnje su međusobno povezana struktura koja bi trebala osigurati normalizirane meteorološke uvjete i kvalitetu (čistoću) zraka u uslužnom području stambenih, upravnih, stambenih i industrijskih zgrada. Navest ćemo vam koje zahtjeve sustav ventilacije-grijanja treba zadovoljiti.

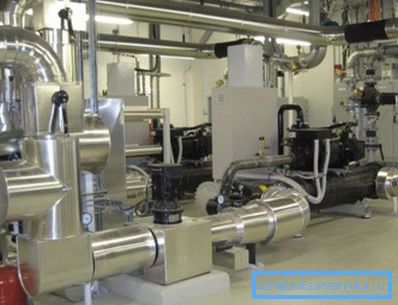

Sustavi grijanja, ventilacije i klimatizacije (HVAC)

Opće odredbe

Izračun, projektiranje i ugradnja grijanja i ventilacije provode se na sveobuhvatan način, uzimajući u obzir međusobni utjecaj sustava i uzimajući u obzir mogućnost kombiniranja njihovih funkcija i uštede energije. Zašto se to događa na ovaj način, pokazat ćemo se niže.

Aktivnosti ventilacije, klimatizacije i grijanja, na ovaj ili onaj način, usmjerene su na rješavanje jednog problema - osiguravajući potrebnu unutarnju klimu. To znači da svaki od tih sustava utječe na opće klimatske karakteristike.

Moderni klimatski sustavi, posebice ventilacijski i klimatizacijski sustavi, kontroliraju se automatskim povratnim informacijama, odnosno klimatskim promjenama na području servisiranja utječu ne samo na instalaciju koja je dovela do ovih promjena, već i na onu koja radi na istom području, ali s neznatno različitim zadacima.

Na primjer, razmotrite situaciju u kojoj uređaji za grijanje zagrijavaju zrak u vrijeme kad ventilacija uklanja najsvježiji zrak i isporučuje rashlađene struje s ulice. Ako oba sustava ne uzimaju u obzir učinke koje one imaju jedna na drugu, možemo se suočiti s režimom u kojem prekomjerna ventilacija dovodi do neučinkovitog grijanja ili energije otpada.

Za razliku od prethodnih razdoblja, naša je zemlja usvojila kapitalistički put ekonomskog razvoja, a sada potrošač plaća za sve. U tom smislu, pitanja energetske uštede, koja ide do grijanja, klimatizacije i ventilacije, postaju aktualna.

Prije svega treba imati na umu potrebu za toplinskom izolacijom zatvorenih građevina zgrada i industrijskih objekata, cjevovoda i priključaka za toplinu.

Također je važno opremiti klima uređajima fleksibilnim upravljačkim sustavom i visokokvalitetnom automatizacijom koja će vam omogućiti da na operativne uvjete što učinkovitije, ekonomičnije i adekvatnije prilagodite način rada svih sustava. Naravno, bez uzimanja u obzir svih čimbenika utjecaja, uključujući međusobni utjecaj sustava jedni na druge, takva je konfiguracija problematična.

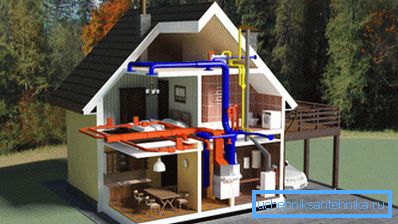

Obratite pažnju! Kao što vidite, ventilacija, grijanje i klimatizacija smatraju se jednim klimatskim sustavom, čiji su čvorovi međusobno povezani i međusobno utječu.

Struktura i sastav

Da biste razumjeli rad UWC-a kao cjeline, potrebno je znati koje su komponente i sklopovi uključeni u njihov sastav. Također je važno zamisliti strukturu sustava i relativni položaj elemenata.

Najsloženija i opsežna je ventilacija.

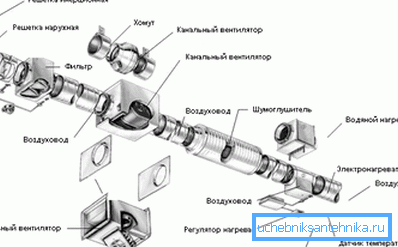

Ako uzmemo u obzir mehanički usisni-ispušni sustav, možemo razlikovati njegove komponente:

• Kanali za zrak, kanali i mina. To je sustav puteva kroz koji pritjec i iscrtavanje zračnih masa. Izrađeni su od raznih građevnih materijala, najčešće - od metala;
• Elektrane - ventilatori i pumpe. Osigurajte kretanje određenih količina zraka određenom brzinom i tlakom;

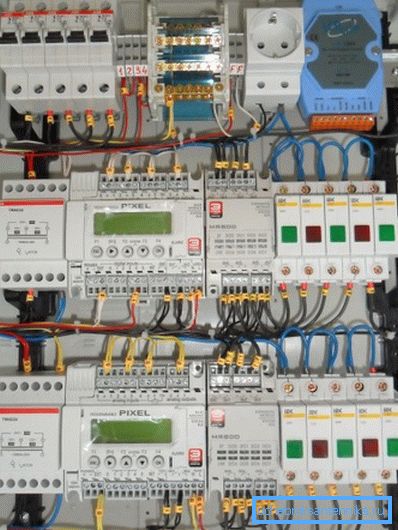

• Kontrolni sustav, automatizacija i zaštita. To je kompleks senzora, kontrolera i mehanizama izvršenja koji nadziru i konfiguriraju sustav u stvarnom vremenu prema određenim programima i načinima rada. Oni mogu kontrolirati rotaciju ventilatora, otvaranje i zatvaranje ventila, rad grijača, sigurnosnih prekidača i druge opreme;
• Jedinica za pripremu zraka. Ovdje se filtriranje, oporavak, grijanje / hlađenje i dehumidifikacija / ovlaživanje zraka provode uz pomoć različitih jedinica: filtera, grijača, rekuperatora i dehumidifikatora;
• Upravljačka ploča s mogućnošću ručnog i automatskog podešavanja najvažnijih parametara i načina rada.

Sustav grijanja može se sastojati od različitih jedinica ovisno o vrsti:

• Središnji sustav za opskrbu rashladnim sredstvima omogućuje nam da smanjimo njegov sastav na cjevovod i radijatore;
• Autonomni sustav, uz cijevi i radijatore, bit će opremljen s kotaoima za grijanje i kružnim pumpi za održavanje željenog tlaka i protoka vode;
• Grijanje drva ograničeno je na peć i dimovodne kanale, koji zagrijavaju strukturu kuće i zrak;
• Električno grijanje se sastoji od energetskih sustava, vodiča i grijača. Potonji može biti tekuća rashladna tekućina (nafta i voda), s spiralnom žarnom niti, s cjevastim električnim grijačem (grijačem) ili infracrvenim reflektorom;
• Odvojena vrsta centralnog ili autonomnog sustava grijanja može se smatrati sustavom "toplog poda", jer podna glazura igra ulogu radijatora.

Ovisno o dizajnu i logici rada HVAC-a, može se koristiti za zagrijavanje dovodnog zraka, za koji se može koristiti sredstvo za prijenos topline iz sustava grijanja. Također, ventili za prozračivanje se često koriste za grijanje prostora, na primjer, u sportskim kompleksima može se vidjeti zavjesa za toplinu u predvorju na ulazu, koju nose mase toplog zraka i pare uklonjene iz bazena.

Konačno, oporavak topline koristi toplinu ispušnog zraka za zagrijavanje mase opskrbe, što također utječe na temperaturu zraka u prostoriji i štedi energiju za grijanje.

Klima uređaj, naravno, potpuno je uključen u klimatski sustav. I djelomično je ventilacija, a djelomično - grijanje / hlađenje, dakle, kada je klima uređaj uključen, mijenja se način rada opće ventilacije.

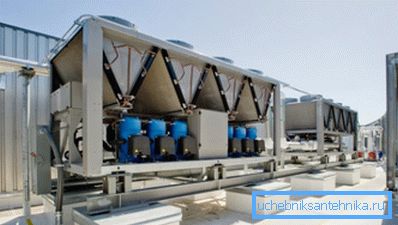

Obratite pažnju! U modernim shemama HVAC-a neki čvorovi mogu biti zajednički, a funkcije drugih mogu se duplicirati i izmjenjivati. Općenito, oni predstavljaju jedinstveni klimatski sustav.

S obzirom da je cijena opreme za moderan klimatski sustav vrlo visoka, poželjno je provesti dizajn i instalaciju od strane stručnjaka i kvalificiranih stručnjaka. Treba shvatiti da bi za postizanje istih rezultata snaga nezavisnih postrojbi trebalo povećati troškove.

Regulatorni zahtjevi

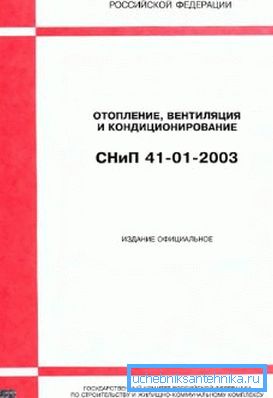

Gosstroy Ruske Federacije 2004. godine usvojio je SNiP na grijanje i ventilaciju pod brojem 41-01-2003, regulira i određuje pravila i propise koje klimatska oprema mora udovoljiti.

Opće odredbe dokumenta zahtijevaju pridržavanje nekoliko tehničkih parametara:

1. Norme meteoroloških uvjeta i čistoće zraka u servisnoj zoni unutar stambenih i upravnih zgrada. GOST za ovu vrstu struktura ima broj 30494, a tu je i dokument SanPin 2.1.2.1002 o kakvoći zraka;
2. Norme meteoroloških uvjeta i čistoće zraka na servisiranom području unutar proizvodnih, laboratorijskih i skladišnih objekata u skladu s GOST 12.1.005 ili SanPin 2.2.4.548;
3. Norme buke i vibracija opterećenja od rada opreme za HVAC sustave i vanjske izvore u skladu s SNiP 23-03. Za sustave u slučaju nužde i bez dima u skladu s GOST 12.1.003, razina buke u prostorijama s opremom ne bi trebala prelaziti 110 dBA, s pulsiranom prirodom buke - ne više od 125 dBA;
4. Norme zaštite i zaštite atmosfere od emisija štetnih ventilacija;
5. Zadržavanje normi grijanja, ventilacije i klimatizacije;
6. Norme za požar i eksplozivnu sigurnost klimatskih uređaja.

Obratite pažnju! Svi korišteni cjevovodi, kanali za prozračivanje, termoizolacijske konstrukcije i oprema za grijanje i ventilaciju trebaju biti izrađeni od materijala odobrenih za gradnju. Svi materijali koji podliježu obveznoj potvrdi moraju imati popratne dokumente za njihovu upotrebu.

Posebna se pozornost posvećuje sigurnosti. Svi UWC-i trebaju biti dizajnirani uzimajući u obzir sigurnosne zahtjeve sadržane u regulatornim dokumentima nadzornog tijela, kao i zahtjeve proizvođača opreme, materijala i pribora, ako ti zahtjevi ne proturječe ovim pravilima i propisima.

Osim toga, rashladno sredstvo u sustavima unutarnjeg grijanja trebalo bi imati temperaturu od 20 ° C nižu od temperature samozapaljenja plinova, aerosola i drugih tvari u sobi.

Istodobno, temperatura ne smije premašiti maksimalne vrijednosti navedene u tehničkoj dokumentaciji za ventile, materijale i opremu, kao i vrijednosti navedene kao maksimalne vrijednosti u ovim pravilima i propisima.

Ako temperatura vode u cjevovodu ili radijatoru prelazi 105 ° C, tada su potrebne mjere za sprječavanje vrenja. Ako je temperatura pristupačnih površina veća od 75 stupnjeva, površine treba zaštititi ogradama ili toplinskom izolacijom, osobito kad je u pitanju dnevni boravak.

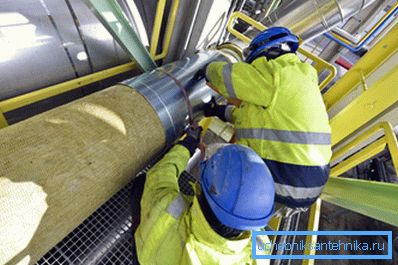

Temperatura površine toplinske izolacije ne bi smjela prelaziti 40 ° C, dok bi trebala osigurati:

• Zaštita od zapaljenja;
• Gubitak topline koji ne prelazi dopuštenu razinu;
• Zaštita od kondenzacije;
• Zaštita rashladne tekućine od smrzavanja, ako se cjevovod položi u neprekidnim ili hlađenim prostorijama.

Također biste trebali izolirati vruće površine ventilacije i opreme za grijanje, dimnjaka, cjevovoda i kanala smještenih unutar prostora. Na površini toplinske izolacije temperatura mora biti 20 ° C niža od temperature paljenja plinova, aerosola i prašine u sobi.

Za izolaciju usvojena SNiP 41-03.

Sjecište cjevovoda sa zapaljivim i eksplozivnim tvarima moguće je samo ako se promatra razlika od 20 ° C između temperature paljenja tvari i temperature površine cijevi. Ako je točka bljeska ispod 170 ° C, takvo je raskrižje neprihvatljivo.

Sustavi grijanja zraka ne smiju proizvesti protok koji je topliji od 70 ° C kada napušta razdjelnik. Zračne zavjese na vanjskim vratima ograničene su na 50 ° C, a na vanjskim otvorima i vratima - 70 ° C.

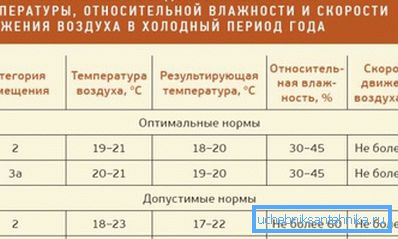

Obratite pažnju! Kada su prostori za grijanje i ventilaciju, parametri mikroklima prihvaćeni su prema GOST 12.1.005, GOST 30494, SanPin 2.2.4.548 i SanPin 2.1.2.1002. U ovom se dokumentu navode standardi za hladna i topla razdoblja u godini, kao i za različite sobe.

Održavanje sustava grijanja i ventilacije provode profesionalni timovi s vlastitom hitnom službom za otpremu.

zaključak

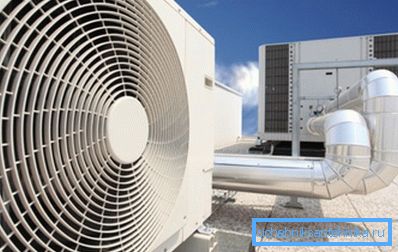

Ventilacija i grijanje su jedinstveni klimatski sustav, koji je dizajniran uzimajući u obzir međuzavisnost tih funkcija. Parametri HVAC sustava standardizirani su i regulirani nizom službenih dokumenata, pri čemu se posebna pažnja posvećuje sigurnosti. Videozapis u ovom članku nadopunjuje ono što je rečeno vizualnim informacijama.
