Grijanje plinskih kotlova navien: struktura i tehnička

Čelnici u proizvodnji kotlovske opreme smatraju se Europljanima. No, nažalost, nedavno, stjecanje takvog čuda tehnologije, moramo platiti više za popularnu robnu marku nego za željenu kvalitetu. Korejski Navienovi plinski kotlovi su izvrsna i jeftinija alternativa europskim ponudama.

O njima i bit će raspravljano u ovom članku.

opis

Prilikom odabira kotla za vaš dom, prije svega treba obratiti pozornost na sljedeće točke:

• Funkcionalnost i izvedba. To znači tehničke mogućnosti uređaja, uključujući i njegovu snagu i dodatne uređaje.
• Trajnost i dostupnost jamstvenog servisa. Ako uložite novac u opremu, želite imati jamstva da će vam dugo poslužiti.

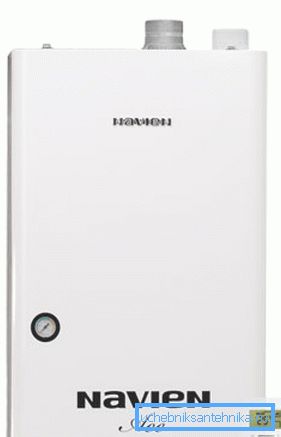

• Izgled i dimenzije. Uređaj mora stati u cjelokupni prostor prostorije i imati ugodnu veličinu.

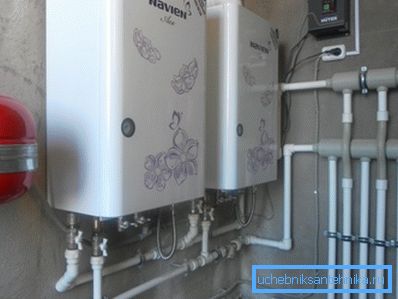

Na temelju toga, pogledajmo prednosti koje Navien plinski montažni kotlovi pružaju svojim vlasnicima.

Glavne prednosti

1. Razumna cijena. Iznad, već smo ozbiljno zabilježili tu značajku, ali vrijedno je još jednom spomenuti: Navienovi proizvodi, a ne slabije kvalitete od svojih zapadnih kolega, imaju mnogo nižu cijenu.

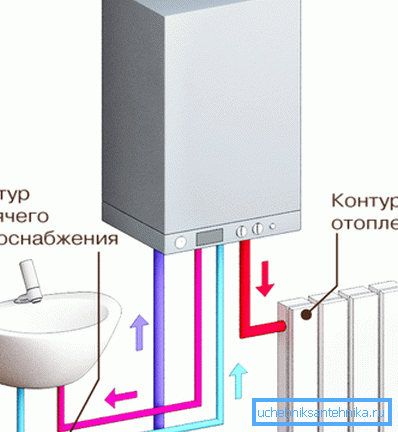

2. Dvije konture. To znači da je moguće istovremeno zagrijati sobu i toplinu za potrebe kućanstva.

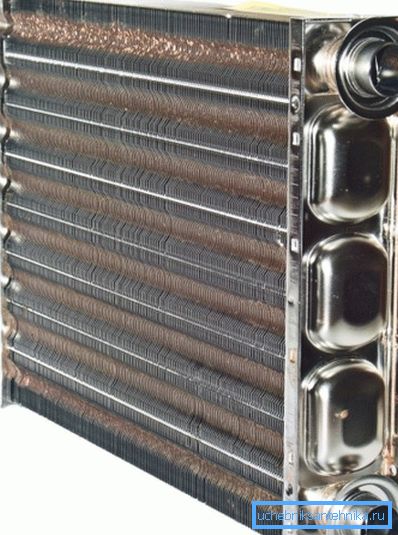

1. Izmjenjivač topline od nehrđajućeg čelika. Obično se bakar koristi u takvoj opremi zbog svoje veće toplinske vodljivosti, ali to značajno povećava ukupne troškove cijelog kotla. Gubici na snazi ​​pri korištenju nehrđajućeg čelika nadoknađeni su plamenikom plinskog turbopunjača.

1. Pouzdana zaštita od smrzavanja. U tom slučaju, ako temperatura tekućine padne na +10 stupnjeva Celzija, cirkulacijska pumpa se uključuje. Sa svojim kontinuiranim padom nakon postizanja oznake od +6 stupnjeva plamenik počinje raditi, što zagrijava vodu do + 21 stupnjeva.
2. Visoka učinkovitost. Postignuto sinkronim radom sustava turbopunjača i osjetnika tlaka zraka, što vam omogućuje kontrolu brzine ventilatora iznad plamenika. Zahvaljujući ovom uređaju, plin i zrak se miješaju u optimalnom omjeru, što jamči potpunu oksidaciju. Dakle, potrošnja energije je mnogo ekonomičnija.
3. Tiho djelo. Zidovi kotla imaju visoku razinu zvučne izolacije, što je posebno cijenjeno noću.
4. Prilagodba oštrim uvjetima rada koji su svojstvena našim regijama. Opisana jedinica može podnijeti fluktuacije napona za 30% norme i pad tlaka vode u sustavu do 0,1 bar, bez zatvaranja. Smanjenje ciklusa uključivanja i isključivanja dovodi do povećanja radnog vijeka.

1. Jednostavnost rada s vlastitim rukama. Kotao je potpuno automatiziran i opremljen kontrolnom pločom, pojednostavljujući korištenje uređaja.

1. Dostupnost jamstva i usluge. Uputa sadrži točno razdoblje u kojem stručnjaci nećete ostati bez nadzora kupljene opreme.

Savjet: Preporuča se kupovati samo u službenim predstavništvima kako bi se izbjeglo stjecanje lažnog i povjerenje u legitimnost jamstva.

1. Komponente jednog proizvođača. Jedini dio koji je naređen iz Japana je Timeov plinski ventil. Ovaj pristup značajno povećava pouzdanost montaže, za razliku od onih kotlova čije se komponente proizvode u različitim dijelovima svijeta.

dizajn

Kotlovi za grijanje plina Navien imaju sljedeću strukturu:

Osim toga, radi boljeg razumijevanja rada uređaja, vrijedno je istaknuti svrhu nekoliko njegovih komponenti:

1. manometar. Dizajniran za mjerenje tlaka tekućine unutar kotla. Kada pada na 0,5 bara, potrebno je otvoriti slavinu za šminkanje i dovesti je do normalne vrijednosti od 1,2 do 2 bara. Zatim se slavina zatvori.

1. Sigurnosni ventil. Djeluje ako voda grijanja dosegne tlak od 3 bara, otvarajući i ispuštajući višak vode.

1. Filtar za grijanje vode. Prikuplja i akumulira različite onečišćujuće tvari koje nastaju u tekućini tijekom rada uređaja.

Savjet: povremeno morate ukloniti filtar i očistiti ga. Inače, oprema postaje pregrijana kao posljedica začepljenja.

Na kotlu ili u uputama možete pronaći kratice i posebne znakove:

• OV - voda za grijanje.
• HWS - topla voda.
• Hladna voda - hladna voda.
• Trokut s unutrašnjom uskličnikom upozorava na opasnost za život u slučaju nepridržavanja sigurnosnih pravila.
• Prekriženi krug ukazuje na zabranu djelovanja.
• Uskličnik u krugu označava obveznu provedbu tih radnji.

Također u konfiguraciji ima daljinski upravljač sa sljedećom strukturom:

Značajke rada

Jamstvena usluga svakako je dobra, ali nekada završava. Osim toga, mogu se pojaviti kvarovi koji će zahtijevati dugoročno popravke, tijekom kojih ćete ostati bez bojlera. Stoga je bolje slijediti određena pravila rada koja će vašem plinskom uređaju omogućiti da rade dugo i pravilno.

Mjere predostrožnosti protiv zamrzavanja rashladne tekućine u sustavu zimi

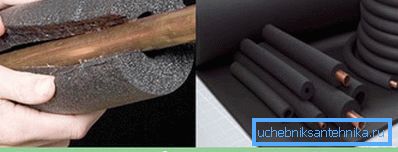

1. Cijevi za toplinsku izolaciju. Sve cijevi koje nisu namijenjene za distribuciju topline trebaju biti zatvorene u materijal za zagrijavanje, uključujući vodovod.

1. Ispušite tekućinu iz krugova grijanja u slučaju dugog prekida rada. U suprotnom slučaju, preostala vlaga može kristalizirati tijekom zimskog razdoblja.
2. Zagrijavanje Ako se cijevi još uvijek zamrzavaju, zagrijte dostupne dijelove sušilom za kosu. U mnogim slučajevima takve mjere mogu biti vrlo učinkovite.

Čišćenje kućišta

Kotao bi trebao izgledati estetski ugodnim, zbog toga je potrebno pratiti njezin izgled i povremeno obavljati poslove čišćenja:

1. Odspojite uređaj iz napajanja.
2. Isključite opskrbu plinom.
3. Sat vremena kasnije, čistimo površinu mekanom, suhom krpom.

Punjenje vodom prije upotrebe

Ako sadržaj uređaja nije napunjen tekućinom ili barem pola pun, svjetlo za slučaj nužde će svijetliti i kotao neće početi raditi.

Stoga, nakon instalacije to činimo:

1. Odspojite utikač iz utičnice i isključite slavinu za gas.
2. Otvorite sve odvodne i distribucijske ventile sustava grijanja.
3. Okrenite lijevo lijevni ventil koji se nalazi na dnu kotla.
4. Pratimo zaslon mjerača, a kada strelica pokazuje 1,2-2 bar, zatvorimo šminku.

Nakon ovog postupka možete pokrenuti uređaj. Ako se svjetlo za slučaj nužde ponovno uključi nakon što je zrak uklonjen pomoću automatskog otvora za zrak i na zaslonu se prikazuje šifra pogreške "02", tada se opisani postupak treba ponoviti.

Ispustite kotao

U ovom slučaju, također je bolje slijediti određeni slijed:

1. Isključite napajanje i isključite plin.
2. Isključite sve ventile za zatvaranje tople vode i ventil za zatvaranje hladne vode.
3. Otvorite slavinu za toplu vodu na točki dovoda vode, što vam omogućuje da ispustite tekućinu iz cijevi za toplu vodu.
4. Otvorite utor za pražnjenje, koji se nalazi na dnu uređaja, što vam omogućuje da ispustite rashladnu tekuću iz sustava grijanja.

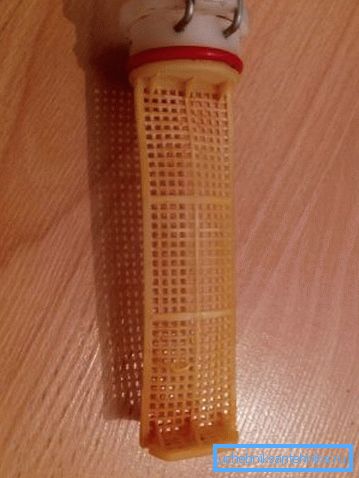

Čišćenje filtra za grijanje vode

1. Ispustite vodu kako je gore opisano.
2. Čekamo da se kotao ohladi, a zatim uklonite kopču za učvršćenje i uklonite filtar.
3. Filter mrežicu očistimo vodenim tlakom, čime se uklanja nakupljena nečistoća.
4. Vraćamo stavku na mjesto, popravimo isječak.

zaključak

Navien je izvrsna alternativa skupljim europskim kolegama, a ne nižim od njih u kvaliteti i izdržljivosti. Gore smo pregledali glavne prednosti ove opreme i značajke rada.

Na predviđenom videozapisu možete se upoznati s dodatnim informacijama. Navien proizvodi omogućuju značajno uštedu obiteljskog budžeta.
