Grijanje s dvostrukim kotlovnicama: najprikladnija rješenja

Kao što znate, grijanje s dvostrukim krugom u kući je kada proizvođač topline posebno zagrijava vodu za radijatore (prva grana) i za opskrbu toplom vodom (druga grana). Slična shema sustava u našim danima postala je vrlo popularna, zbog njegove svestranosti i udobnosti.

Da bi takva mreža funkcionirala, prije svega je potreban kotao s dva kruga grijanja, koji može zagrijati tekućinu za prijenos topline i tople vode. Opisat ćemo kako privatna kuća s krugom s dvostrukim krugom može biti implementirana u ovom članku.

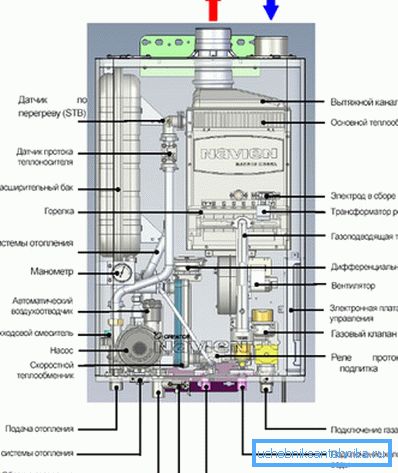

Značajke generatora topline dvostrukog kruga

1. Glavna razlika između tih jedinica i kolektora s jednim krugom je ta da oni koriste toplinu energije goriva ne samo da zagrijava vodu u krugu grijanja, već iu grani za opskrbu toplom vodom.
2. Jedinice s jednim krugom također se mogu koristiti za zagrijavanje vode.. To se može dogoditi u spremniku neizravnim zagrijavanjem. U tom slučaju, nosač topline će djelomično odustati od energije, teče kroz dodatni izmjenjivač topline u toplinski izoliranom spremniku.
3. Glavna razlika tvorničke bypass jedinice iz takvih domaćih krugova je izravni prijenos toplinske energije od goriva do vode..

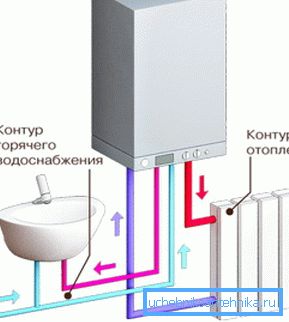

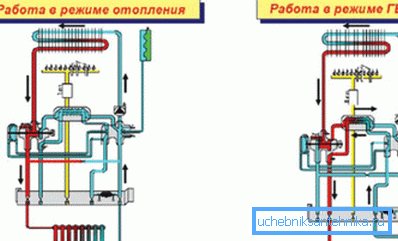

Obratite pažnju! Prilikom izrade sustava razmotrite jednu vrlo važnu značajku koja ima shemu grijanja s kotao s dvostrukim krugom. Kada kuæa ima slavinu za toplu vodu, kotao prestane zagrijavati rashladnu tekuæinu i prebacuje se u krug PTV.

Kako takva jedinica radi u praksi?

1. Za dobro izolirane zgrade s značajnim područjem zvučni način rada dvostrukog kruga nije vrlo važan. Takve građevine imaju visoku toplinsku inerciju. Stoga, čak i kad kotlovnica zagrijava vodu par sati samo za potrebe kućanstva, temperatura u kući mijenja se za samo pola stupnja.
2. Kada je zgrada mala ili nedovoljno izolirana, inercija postaje važan parametar. Grijanje baterija i vode u cijevima u ovom slučaju trebaju se ohladiti što je dulje moguće. To se može postići podizanjem radijatora s velikom količinom sekcija i cijevi s povećanim presjecima.

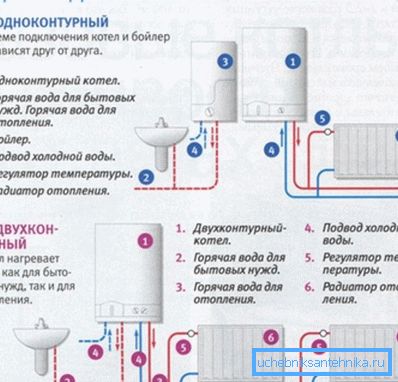

3. Kada postoji potreba za značajnim količinama i stalnim troškovima tople vode, bolje je ne instalirati kotao s dvostrukim krugom.

Ovdje je shema grijanja s dva kotla analognog jednog kruga i vode za zagrijavanje stupova bolja. Jedinica dvostrukog kruga neće moći održavati ugodnu temperaturu u prostorijama ako se na PTV-u koristi veći postotak vremena.

1. Sustav sile gravitacije također ne bi trebao biti planiran kod sličnog kotla.

Obratite pažnju! U tom slučaju, nakon zaustavljanja kotla, cirkulacija u toplinskoj mreži prestat će gotovo odmah. Njegov oporavak će biti dug. Tijekom ponovnog punjenja s toplom vodom, baterije se ne zagrijavaju neravnomjerno. To će dovesti do neugodne raspodjele temperature u sobama.

Raspored grijanja ako je zgrada malena

Razmotrimo što shema remonta dvostrukog kruga grijanja može biti ako je kuća jednokatna, mala (do 100 m2) i ima nekoliko odvojenih soba koje sve treba grijati.

U tom slučaju, jedna cijevna mreža će biti optimalna. To je najjednostavniji u gradnji i montaži, s radom gotovo nema problema. Osim toga, cijena sustava će biti niska zbog gospodarstva materijala, jer će uzeti manje od dvoslojnog kolega.

Implementacija sheme

1. Mali volumen zgrade sugerira da će u njemu biti nekoliko stanara. Tako će trošak tople vode biti mali. Nema potrebe odustati od nebitne inercije, ali lijepe i dobre topline aluminijske baterije. Analogni derivati ​​željeza su toplinski osjetljivi, ali, u pravilu, neestetični.
2. Volumen rashladne tekućine u cijevima, u ovom slučaju, preporuča se povećati. Optimalno rješenje problema je povećanje poprečnog presjeka proizvoda za jedan redak. Na primjer, od Du-30 do Du-40. Količina vode u krugovima postat će 1,6 puta veća.
3. Svi radijatori moraju biti montirani, bez otvaranja kruga, paralelno s njom. Shema njihove veze može biti dijagonalna ili niža.

Uputa preporučuje da stavite svaku bateriju:

• gas (balansiranje hrane);
• ventil za zatvaranje na povratnoj cijevi;
• ventil za odzračivanje zraka iz sustava (konvencionalni dizajn ili Mayevsky) na desnu ili lijevu gornju kapu.

Donja opcija ožičenja

1. Da biste smanjili poprečni presjek glavnog kruga i otvorili ga, u ovom slučaju, ne smijete.
2. Neposredno nakon generatora topline, kontura cijev se mora oštro podići okomito kako bi se stvorio "ubrzava" kolektor. Zatim ga trebate voditi nagibom (konstantnom) prema dolje.

Obratite pažnju! Takav usmjeravanje cijevi je prilično složen i neestetski. Međutim, potrebno je kada se pumpa isključi, grijaće baterije zagrijavaju zbog prirodne cirkulacije.

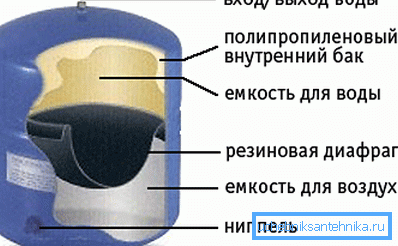

1. Ispred kotao (uz tok rashladne tekućine) treba postaviti ekspanzijski spremnik (dijafragma). To će nadoknaditi povećanje volumena vode kada se zagrije.
2. Spremnik bi trebao imati kapacitet od 10 posto volumena nositelja topline. Spremnik bi trebao biti postavljen na liner.

Što učiniti ako je kuća velika u veličini

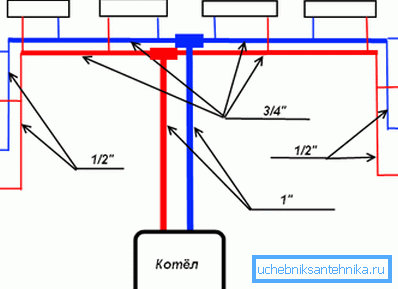

1. Za veliku dvoetažnu zgradu s velikim brojem odvojenih soba, najprikladnija je dvocijevna grijanja. To bi trebao imati vrh punjenje i konstantno ožičenje radijatora.
2. Ravno od generatora topline, grijana voda teče prema gore kroz cijev za dovod. Prolazi zgradom u potkrovlju ili stropu na gornjem katu.
3. Tada voda ulazi u uspone, baterije su povezane s njima. Ne otvaraju uspravno. Svaki uređaj je opremljen s prigušivačem za namještanje i skakačem.
4. Preporučljivo je ugraditi ventil za zatvaranje na drugu granu ulaznog cjevovoda. Ventil za odzračivanje zraka može se staviti samo jedan i pričvrstiti na ekspanzijski spremnik u gornjem dijelu kruga.
5. Na drugoj (nižoj) cijevi, koja se zavlači oko zgrade kroz podrum ili podove prvog kata, voda se vraća u kotlu.

Obratite pažnju! Takvo povezivanje dvostrukog kruga grijanja ima jednu važnu prednost. Ako je potrebno, može funkcionirati zbog prirodne cirkulacije nosača topline. Cijev za protok vode do gornjeg dijela punjenja ovdje će djelovati kao akceleratorski kolektor.

To jest, sustav s takvom shemom može raditi bez jedinica koje ovise o energiji (na primjer, crpka). Na temelju toga, ako se pojavi više sile, nikada nećete zamrznuti.

Povećanje termalne inercije sustava

Vlastite ruke možete povećati toplinsku inerciju sustava grijanja.

1. To je pogodno to učiniti odabirom nešto većeg dijela cijevi konture nego što je neophodno za projekt.

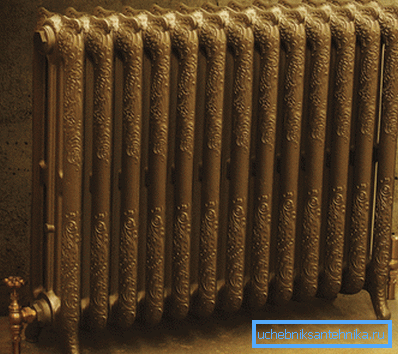

2. Također možete zamijeniti aluminijske baterije s kolutima od lijevanog željeza. Oni imaju prošireni unutarnji volumen sekcija, što povećava toplinsku vodljivost i toplinski kapacitet materijala. Smatra se da sve baterije od lijevanog željeza za sustave grijanja imaju ružan dizajn. Međutim, nije. Da, njihovi zastarjeli modeli sovjetske ere još uvijek se proizvode. Osim toga, tržište nudi i moderne kolege. Na primjer, prekrasni podni radijatori od kovana lijevanog željeza ili zidnih baterija s ravnim estetskim oblicima.

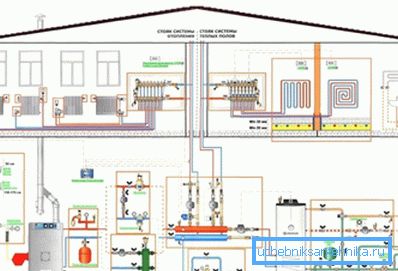

1. Često, potkrovlje ili drugi kat kuće zimi je potrebno samo povremeno, na primjer, za smještaj gostiju. Zatim je najbolja opcija da koristite shemu grijanja s dva generatora topline i odvojenim jednokracnim krugovima za svaki kat.
2. U tom slučaju, na vrhu, kotao će raditi većinu vremena u ekonomičnom načinu rada, tj. održavati temperaturu od oko 5 stupnjeva.

Najjeftiniji način prevladavanja svih problema.

1. Neovisno možete poboljšati grijanje, višestruko povećavajući njegovu toplinsku inerciju.

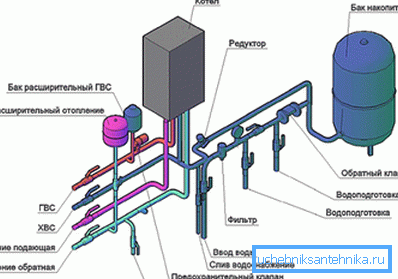

2. Da biste to učinili, dodajte u krug bateriju toplinske energije (spremišni spremnik). To je kontejner s volumenom od 300/2000 l, koji ima dvije spojne cijevi. Spremnik treba biti dobro izoliran kako bi se smanjio gubitak topline.
3. Kapacitet služi za akumulaciju velikih količina zagrijane vode. Ako se kotao zaustavi, toplina se troši iz ovog spremnika. Jasno je da što je spremnik veći, to će se radijatori sporije zagrijavati.


4. Akumulator topline može se staviti na bilo koji od dijelova sustava grijanja. Možete ga montirati u podrum. Da biste to učinili, otvorite donji krug s dva priključka. Moguće je staviti u spremište. Zanimljiva je mogućnost pretvoriti uređaj u bazu na toploj peći. Uostalom, neizbježno će dati toplinu u atmosferu.
5. Baterija će nadoknaditi pada temperature u rashladnom sredstvu tijekom razdoblja kada kotao zagrije vodu za dovod tople vode. Vrlo je korisno ako kotao pogoni električnom energijom.

Obratite pažnju! Naravno, ova metoda ima svoje nedostatke. Na primjer, akumulator topline je prilično skup. Visokokvalitetni izolirani model, koji ima volumen od jednog kubičnog metra, košta vas 20/30 rubalja, što ovisi o proizvođaču.

zaključak

Generator topline dvostrukog kruga ima i svoje prednosti i nedostatke. Po želji, minus jedinice može se značajno smanjiti. U tom slučaju, dobit ćete najudobniji sustav koji će vašem domu pružiti vrućom i toplom vodom. Videozapis će vam reći još više.
