Grijanje sheme dvokatnice s prisilnom cirkulacijom - glavne

Danas postoje mnoge opcije za postavljanje toplinske komunikacije, ali sve se mogu podijeliti u nekoliko glavnih grupa koje imaju razlike u dizajnu i učinkovitosti rada. U ovom ćemo članku pogledati najpopularnije opcije, istaknuti njihove glavne prednosti i riješiti nedostatke. Nakon što pročitate dolje navedene informacije, možete lako odrediti koja će vrsta biti optimalna za vaše uvjete.

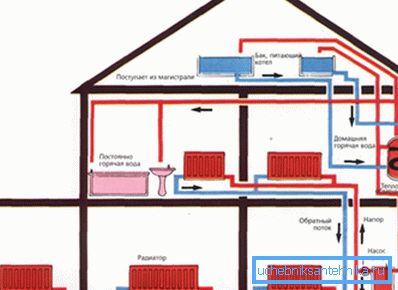

Dvocijevni sustavi s ekspanzijskim spremnicima u potkrovlju - jedan od najčešćih u našoj zemlji

Najpopularnije vrste sustava

Najbolji u procesu eksploatacije preporučili su sljedeće mogućnosti:

Konture s prirodnom cirkulacijom Nekoliko desetljeća prije nije bilo alternative za ovu vrstu. Takve su mogućnosti dobre za njihovu jednostavnost i nepretencioznost, ali imaju puno nedostataka, što će biti obrađeno u sljedećem poglavlju.
Sustavi s jednim cijevima Naprednija opcija koja je vrlo jednostavna za instalaciju, što je važno prilikom rada s vlastitim rukama. Osim toga, ova vrsta komunikacije omogućuje vam spremanje materijala, stoga je cijena projekta manja. Ali ova opcija ima puno minusa
Dvoslojni sustavi Prisutnost dviju linija i odvojenih ulaza za rashladnu tekućinu na svaki radijator omogućuje jednoličniji prijenos topline što povećava učinkovitost. Nedostatke se mogu pripisati potrošnji materijala i nesposobnosti skrivanja komunikacije
Kolektorske komunikacije Sigurno je reći da je ova opcija danas najsavršenija i učinkovitija. Značajke ožičenja osiguravaju jednoličan protok rashladnog sredstva na sve elemente grijanja

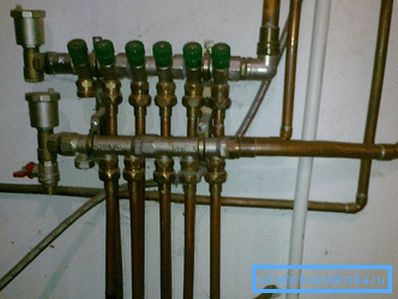

Na slici: kolektor ili, kako se zove, češalj može izgledati složen uređaj, u stvari, sve je prilično jednostavno, trebate razumjeti značajke sustava

Savjet! Nemojte vjerovati mišljenju stručnjaka koji tvrde da je jedna ili druga opcija bolja od drugih. Mnogi od njih stalno rade iste vrste komunikacija i jednostavno ne žele sakupljati iste kolektore, jer imaju malo znanja o njegovoj strukturi.

Prednosti i nedostaci svakog tipa

Razmotrite svaku implementiranu opciju kako biste shvatili kako se međusobno razlikuju. Potrebno je uzeti u obzir ne samo troškove i složenost instalacijskog rada, već i učinkovitost posla kasnije. Jeftini graditi opcije često su manje učinkoviti za korištenje, što uzrokuje energetski otpad.

Komunikacija s gravitacijskim kretanjem rashladnog sredstva

Shema grijanja dvokatne kuće s prirodnom cirkulacijom ima neke razlike od sličnih mogućnosti u jednokatnim zgradama.

Razmotrite najvažnije nijanse koje svatko treba znati o:

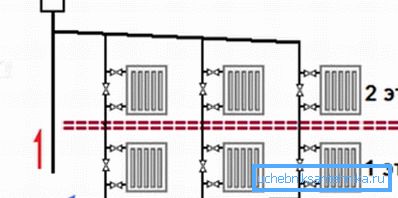

Ovo je pojednostavljeni nacrt sustava koji pokazuje načelo njegovog djelovanja.
  • Na drugom katu nalazi se obvezni ekspanzijski spremnik, obujam koji se izračunava pojedinačno, na temelju kapaciteta sustava. Može se nalaziti u potkrovlju iu bilo kojoj prostoriji, a glavna stvar je da se kontejner nalazi na vrhu cijelog sustava.
  • Svi cjevovodi trebaju biti postavljeni nagibom od 3 do 5 stupnjeva kako bi se osiguralo kretanje rashladnog sredstva.

Obratite pažnju! Ne zaboravite da je povratni cjevovod izrađen od cijevi čiji se promjer povećava približavajući toplinsku jedinicu, što će osigurati izvrsnu cirkulaciju.

  • Gornja cijev mogu se polagati i ispod stropa i ispod prozorskih klupica.

Prednosti uključuju potpunu autonomiju i neovisnost od energije, lakoću održavanja i besprijekoran rad. Među nedostatcima zapažamo kompleksnost instalacije, nemogućnost rada na velikim površinama (preko 130 m2), neujednačeno zagrijavanje prostora i potrebu za stalnim nadzorom razine rashladnog sredstva.

Jedna cijevna inačica

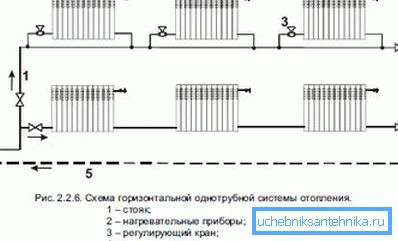

Glavna prednost ove opcije je da možete sami raditi.

Glavne razlike ove opcije su sljedeći čimbenici:

  • Mala potrošnja materijala, budući da su potrebne puno manje cijevi, trošak projekta u skladu s tim smanjuje, što je važan čimbenik.
  • Ventili se postavljaju na ogranke na svaki radijator, To vam omogućuje da isključite nepotrebne točke zagrijavanja ili ih uklonite radi popravka ako je potrebno.
  • Također je poželjno napraviti linija zaobići., To će osigurati ravnomjerno zagrijavanje svih elemenata.

Iz prednosti je moguće izdvojiti jednostavnost i ekonomičnost, od minusa - neujednačeno zagrijavanje s udaljenost od kotla i potrebu za postavljanjem sustava.

Dvocijevno grijanje

Sustav grijanja dvokatne kuće s prisilnom cirkulacijom dvotoka je savršenija opcija koja ima niz prednosti:

  • Zagrijavanje radijatora ujednačeno, čime se povećava učinkovitost sustava.

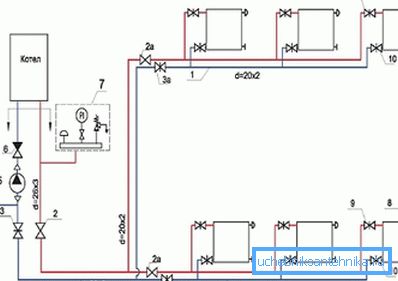

U takvim sustavima, protok rashladnog sredstva kroz jednu cijev, i njegovo uklanjanje - kroz drugi
  • Prisutnost cirkulacijske crpke u sustavu grijanja osigurava konstantan protok tekućine, bez obzira na temperaturu..
  • Cijev za isporuku može se nalaziti ispod stropa ili pod prozorima ili čak blizu poda..

Može se reći da je ova opcija najpopularnija među programerima, no nedavno naprednija vrsta dobiva sve više i više distribucije, što ćemo razmotriti u sljedećem poglavlju.

Kolektorski sustav

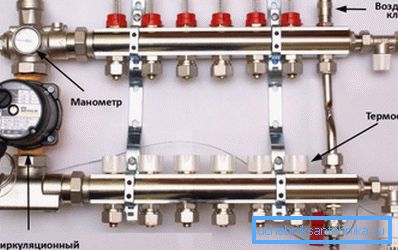

Kolektor vam omogućuje da upravljate procesom grijanja što je moguće fleksibilnije i učinkovitije.

Mnogi ljudi pogrešno vjeruju da tu opciju mogu instalirati samo stručnjaci.

U međuvremenu, uputa za polaganje priopćenja ove vrste je vrlo jednostavna i uključuje sljedeće korake:

  • Izračun broja toplinskih točaka, važno je pri odabiru kolektora za grijanje jer mora sadržavati što više zaključaka kao i radijatori u kući.

Obratite pažnju! Korištenje opcije kolektora omogućuje vam uključivanje u sustav i toplom podu, jer se dodjeljuje zaseban krug, a nije potreban dodatni posao.

  • Distributer se nalazi u kotlovnici, odvodi se odvojena cijev na svaki radijator. To vam omogućuje da svaki krug kontrolira zasebno.
  • Možete ostaviti nekoliko pričvrsnih igala u slučaju dodavanja radijatora ili postavljanja grijane podnice.

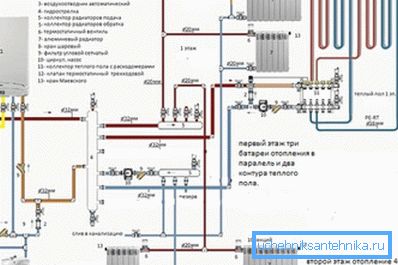

Jedna od mogućnosti za grijanje u privatnoj kući s toplim poda na prvom katu

Jedini nedostatak je polaganje velikog broja cijevi, a tamo su iscrpljeni nedostaci.

zaključak

Kompetentni izbor sustava grijanja je vrlo važan, jer je kvalitetno grijanje ključ za udobnost stanovanja u stanu.
