Hidraulični proračun sustava grijanja: upravo o
Što je hidraulički proračun sustava grijanja? Koje vrijednosti trebaju izračuni? Konačno, glavna stvar: kako ih izračunati, bez točnih vrijednosti hidrauličkog otpora svih sekcija, uređaja za grijanje i elemenata ventila? Shvatimo.
Ono što očekujemo
Za svaki sustav grijanja, najvažniji parametar je njegov toplinski učinak.
Određuje ga:
- Temperatura rashladnog sredstva.
- Toplinska snaga uređaja za grijanje.
Napomena: u dokumentaciji je prikazan zadnji parametar za fiksnu deltu temperature između temperature rashladnog sredstva i zraka u grijanoj prostoriji na 70 ° C. Smanjenje temperature delte na pola rezultirat će dvostrukim smanjenjem toplinske snage.
Napuštat ćemo metode za izračunavanje toplinske snage iza scene: imamo dovoljno materijala koji im se posvećuju.
Međutim, kako bi se osigurala prijenos topline s autoceste ili kotla na uređaje za grijanje, važni su još dva parametra:

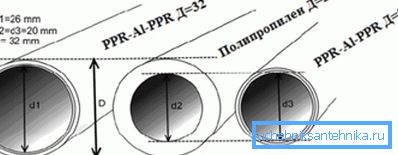

- Unutarnji dio cjevovoda, vezan za njegov promjer.
- Stopa protoka u ovom cjevovodu.
U autonomnom sustavu grijanja s prisilnim cirkulacijom, važno je znati još nekoliko vrijednosti:
- Hidraulički otpor s konturama. Izračun hidrauličkog otpora sustava grijanja određivat će zahtjeve za tlak koji proizvodi cirkulacijska crpka.
- Brzina protoka rashladne tekućine kroz krug, određena radom cirkulacijske crpke sustava grijanja s odgovarajućom glavom.
problemi
Kao što kažu u Odesi, "oni jesu."
Kako bi se izračunao ukupni hidraulički otpor kruga, morate uzeti u obzir:

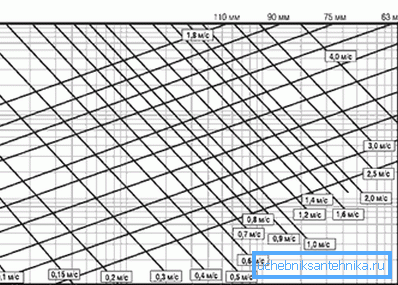

- Otpornost ravnih dijelova cijevi. Određuje se njihovim materijalom, unutarnjim promjerom, brzinom protoka i stupnjem hrapavosti zida.
- Otpornost svake promjene prijelaza i promjera.
- Otpornost svakog elementa ventila.
- Otpornost svih uređaja za grijanje.
- Otpornost izmjenjivača topline kotlova.
Sakupljanje svih potrebnih podataka jasno će postati problem čak iu najjednostavnijoj shemi.
Što učiniti
formula
Srećom, za autonomni sustav grijanja, hidraulički proračun grijanja može se provesti s prihvatljivom točnošću i bez ulaska u divljinu.
Brzina protoka
Od donje strane je ograničen rastom temperature razlike između protoka i povratka, a istodobno povećana vjerojatnost emitiranja. Brzi protok će prisiliti zrak od mostova do automatskog otvora za zrak; sporo se ne može nositi s ovim zadatkom.
S druge strane, prebrzo strujanje neizbježno stvara hidraulički šum. Elementi ventila i okreta punjenja će biti izvor neugodnih zujanja.
Za grijanje, raspon prihvatljivih protoka od 0,6 do 1,5 m / s; međutim, izračunavanje ostalih parametara obično se obavlja za vrijednost od 1 m / s.
dijametar
S poznatom toplinskom snagom najlakše je je podići prema tablici.
| Unutarnji promjer cijevi, mm | Tijek topline, W na Dt = 20С | ||
| Brzina od 0,6 m / s | Brzina 0,8 m / s | Brzina 1 m / s | |
| 8 | 2453 | 3270 | 4088 |
| 10 | 3832 | 5109 | 6387 |
| 12 | 5518 | 7358 | 9197 |
| 15 | 8622 | 11.496 | 14.370 |
| 20 | 15.328 | 20.438 | 25.547 |
| 25 | 23950 | 31.934 | 39.917 |
| 32 | 39.240 | 52.320 | 65.401 |
| 40 | 61.313 | 81.751 | 102188 |
| 50 | 95.802 | 127735 | 168669 |
Pritisak glave
U pojednostavljenoj verziji izračunava se formula H = (R * I * Z) / 10000.
U njemu:
- H je željena vrijednost glave u metrima.
- I - gubitak tlaka u cijevi, Pa / m. Za ravni dio cijevi izračunatog promjera potrebno je vrijednost u rasponu od 100-150.
- Z je dodatni faktor kompenzacije, koji ovisi o dostupnosti dodatne opreme u krugu.
| Elementi konture | Koeficijentna vrijednost |
| Priključci i armature | 1.3 |
| Termostatske glave i ventili | 1.7 |

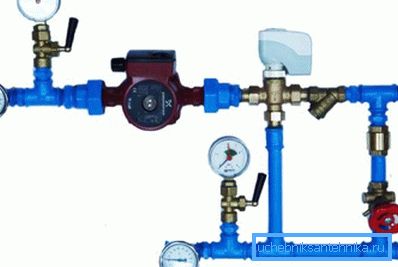

| Mješalica s tri ili dvosmjerna ventila | 1.2 |
Ako sustav sadrži nekoliko elemenata s popisa, odgovarajući koeficijenti se množe. Dakle, za sustav s kuglastim ventilima, navojnim spojnicama za cijevi i termostatom koji regulira propusnost punjenja, Z = 1.3 * 1.7 = 2.21.
produktivnost
Upute za izračunavanje vlastitim rukama izvedba crpke također nije vrlo složena.
Produktivnost se izračunava formulom G = Q / (1.163 * Dt), u kojoj:
- G - izvedba u m3 / sat.
- Q je toplinska snaga kruga u kilovatima.
- Dt je razlika temperature između dovodnih i povratnih vodova.
primjer

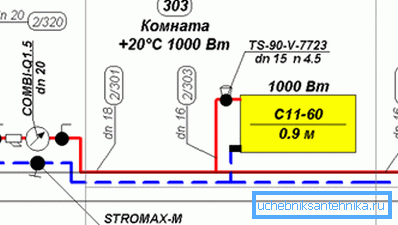

Navedimo primjer hidrauličkog proračuna sustava grijanja za sljedeće uvjete:
- Temperatura delte između dovodnih i povratnih cijevi jednaka je standardnom 20 stupnjeva.
- Toplinska snaga bakra - 16 KW.
- Ukupna dužina jednostupanjske Leningradke punjenja je 50 metara. Uređaji za grijanje povezani su paralelno s punjenjem. Nedostaju termostati, prekidanje punjenja i sekundarni krugovi s mikserima.
Započnimo.
Minimalni unutarnji promjer prema gornjoj tablici je 20 milimetara pri brzini protoka od najmanje 0,8 m / s.

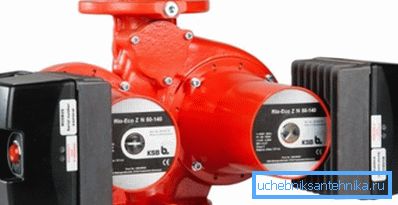

Korisno: moderne cirkulacijske crpke često imaju korak ili, prikladno, glatku prilagodbu performansi. U potonjem slučaju, cijena uređaja je nešto veća.
Optimalna glava za naš slučaj bit će (50 * 150 + 1.3) / 10000 = 0,975 m. Zapravo, u većini slučajeva parametar se ne mora izračunati. Razlika u sustavu grijanja stambene zgrade, koja osigurava cirkulaciju u njemu - samo 2 metra; to je upravo minimalna vrijednost glave apsolutne većine mokro-rotor pumpi.
Produktivnost se izračunava kao G = 16 / (1.163 * 20) = 0.69 m3 / sat.
zaključak
Nadamo se da će gore navedene metode proračuna pomoći čitatelju da izračunava parametre vlastitog sustava grijanja, ne ulazeći u džunglu složenih formula i referentnih podataka. Kao i uvijek, priloženi videozapis nudi dodatne informacije. Sretno!
