Horizontalni sustav grijanja: značajke uređaja

Vodoravno ožičenje sustava grijanja već je dugo naširoko koristi diljem svijeta. U našoj zemlji tek se počinje uspješno provoditi u novim zgradama. Što je tako atraktivno i kakve se to događa, razmotrimo u ovom članku.

Foto vodoravni vodovodni sustav cjevovoda

Načela djelovanja

Shema vodoravnog vodova

Sustav koji se razmatra ima sljedeću strukturnu strukturu:

Naziv stavke Opis i svrha
Feed Rack Nalazi se na ulazu ili u posebnoj tehničkoj sobi, opskrbljuje grijanom tekućinom
Izlazni otvor Smješten na ulazu ili posebnoj tehničkoj sobi, prikazuje već hlađeni rashladni sustav
kolekcionar Instalira se na svakom katu i širi sustav za stanove
2 ventila Instalira se na svaki stan, omogućujući vam da upravljate protokom rashladnog sredstva
Cijev za uvlačenje Pruža grijani radijator rashladnog sredstva koji se skriva u podni estrih
Povratna cijev Uklanja ohlađenu rashladnu tekućinu, skriva se u podnog estriha
radijator Ispruži sobu

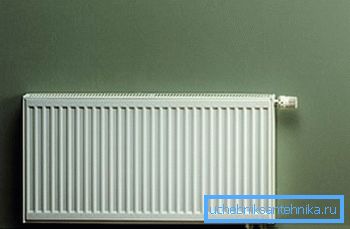

Vodoravni radijatori za grijanje izgledaju estetski ugodni zbog opskrbnih cijevi sakrivenih u estrihu

Vrste ožičenja

Ovisno o svom dizajnu, vodoravno ožičenje grijanja može biti:

Jednostruka cijev

Jedinstvena cijevna veza

Kao što se može shvatiti na slici, u ovoj izvedbi topla i hladna tekućina prolazi kroz istu cijev, a radijatori su međusobno povezani u nizu.

Naravno, cijena ovog dizajna je znatno niža zbog ekonomičnosti materijala, no pojavljuju se i neki opipljivi nedostaci:

  • Voda se ohladi tijekom tog razdoblja sve dok ne prođe kroz cijeli krug, što značajno smanjuje učinkovitost i povećava troškove zagrijavanja prostorije..

Savjet: preporučljivo je ograničiti upotrebu takvih sustava u malim privatnim kućama. U njima krugovi grijanja nisu toliko veliki da u potpunosti doživljavaju preranog gubitka topline iz rashladne tekućine.

  • Opipljiva razlika između temperatura prvog i posljednjeg radijatora u krugu. To negativno utječe na jednoliku raspodjelu topline.
  • Složenost prilagodbe vlastitih ruku. Svaka promjena u radu jednog od radijatora će utjecati na funkcioniranje svih ostalih.
Podešavanje grijaćeg radijatora
  • Neugodnost u obavljanju popravaka, budući da će i najsitnija obnova zahtijevati zatvaranje čitavog sustava.

Dvostruka cijev

Dijagram povezivanja dvostrukog cjevovoda

Već postoje mnoge prednosti u odnosu na prethodnu verziju, a potencijal vodoravnih ožičenja je u potpunosti realiziran:

  • Tekućina koja teče kroz baterije nema vremena da se ohladi., jer se na jednoj cijevi pojavljuje protok rashladne tekućine i ispuštanje hlađene vode - s druge strane.
  • Radijator se zagrijava paralelno, što daje priliku da na njima postignu identičnu temperaturu, a time i najbolju mikroklima u kući.
  • Sposobnost kontrole temperature. To omogućuje ekonomičniju uporabu sustava grijanja, čime se smanjuje snaga tijekom perioda zagrijavanja izvana.

Dvostruka cijevna zraka

Shema dvostupanjske spojnice

To je kolektor jer osigurava instalaciju kolektora u svakom stanu, koji će pojedinačno distribuirati protok rashladnog sredstva na svaki radijator.

Primjer kolektora za vodoravni sustav grijanja

Ovaj izgled cijevi ipak ima nekoliko nedostataka:

  • Veliki broj materijala, što uvelike povećava troškove sustava.
  • Potreba za cirkulacijskim pumpama.

No, veliki broj prednosti i dalje ga čini najnaprednijim i najpopularnijim:

  • Dopušteno podešavanje radnog učinka svakog radijatora pojedinačno. To pruža jedinstvene mogućnosti za kontrolu mikroklime vašeg doma.
  • Svaki od krugova je samostalni zatvoreni sustav.. Oni mogu biti opremljeni dodatnim uređajima, a ako je potrebno, popravke neće biti potrebno isključiti sve grijanje, to će biti dovoljno da odsiječe željenu bateriju.
  • Nema ventila na radijatorima, već su na razdjelniku.

Savjet: preporuča se i instalacija mjerača potrošnje topline odmah. Oni će dopustiti da uzmete u obzir samo toplinu koju trebate, tako da nećete morati platiti za pregrijanu sobu.

Primjer mjerača topline

Opće značajke

Toliko prednosti, ali što je ulov? Pogledajmo ekonomski aspekt horizontalnog grijanja:

štednja

U usporedbi s tradicionalnim vertikalnim sustavima, projekt koji se razmatra je skuplji, a posebno se odnosi na raspodjelu dviju cijevi. No dugoročno istraživanje na ovom području pokazuje da se isplati u prve dvije ili tri godine. Što ovo čini?

Pogledajmo:

  • Oko dvadeset posto troškova svih instalacijskih radova plaća programer, budući da se cijevi za grijanje postavljaju u podnu podlogu kada se izlije.
Polaganje polipropilenskih cijevi vodoravnog sustava grijanja
  • Regulacija snage radijatora daje uštede na toplom vremenu.
  • Smanjenje broja nesreća i propuštanja omogućuje vam i spašavanje obiteljskog proračuna za vodoinstalaterske instalacije.
  • Koristi se plastične cijevi mnogo jeftinije od čeličnih cijevi.

Minimalni izbočeni elementi

Skriveni izgled ne pokvaruje interijer

Osim toga, vrijedno je obratiti pažnju na činjenicu da su cijevi koje opskrbljuju rashladnu tekućinu skrivene u podni estrih. Zbog toga se mogu razlikovati sljedeće prednosti:

dostojanstvo opis
estetika Dizajnerski popravci brzo dobivaju popularnost, a ne svi žele vidjeti metalne ustave u svojim domovima. U ovom slučaju, ovaj problem je potpuno riješen, sve ožičenje je skriveno u podu i ne ometa unutrašnjost.
sigurnosni Posebno vrijedi u slučaju prisutnosti u kući male djece. Izložene čelične cijevi često mogu uzrokovati opekline ili tjelesne ozljede.
praktičnost Život polipropilenskog cjevovoda, skriven u betonu, doseže pedeset godina, oni nisu podložni koroziji i elastičnosti. Sve ove osobine ugasile su mogućnost propuštanja na neodređeno vrijeme.

montiranje

Postupak montaže u stambenoj zgradi

Odmah treba napomenuti da su upute za instaliranje vodoravnog sustava grijanja prilično složene i ne preporučuje se samostalno obavljanje posla.

To je zbog sljedećih razloga:

  • Složenost potrebnih proračuna i dizajna, što samo profesionalni inženjer može.
Primjer projekta dvostrukog vodoravnog ožičenja
  • Izravno za instalaciju, pokretanje i ispravljanje pogrešaka, također morate imati relevantno iskustvo i znanje o najnovijim standardima, koji se na našem području samo integriraju.
  • Potreba za potvrdom provedbe svih potrebnih standarda od strane vlade stručnjaka koji moraju registrirati sve opreme za grijanje.

Bilo koja pogreška u projektu ili u fazi povezivanja može uzrokovati dodatne troškove koji će premašiti uplatu za posao angažiranih stručnjaka pa razmislite nekoliko puta prije nego što sami poduzmete instalaciju vodoravnog sustava grijanja.

zaključak

Horizontalni sustavi grijanja su na mnogo načina superiorni od tradicionalnih vertikalnih ožičenja. Oni imaju bolju izvedbu, veću pouzdanost, sposobnost upravljanja performansama i mnoge druge tehničke prednosti. Čak i njihove veće troškove s kamatama isplaćuju se u prvim godinama poslovanja.

Hladnjak povezan s vodoravnim ožičenjima

Na pruženom videu moći ćete se upoznati s dodatnim materijalima koji su izravno povezani s navedenom temom. Odaberite samo najbolje za vaš dom!
