Infracrveno grijanje na stropu: kako zagrijati velike sobe

Praktično svaki majstor koji je sa svojim rukama navikao raditi kućanske poslove upoznat je s tradicionalnim sustavima klimatizacije, u kojima su glavni elementi grijanja radijatori. Ali postoje i drugi načini za zagrijavanje prostorije. Konkretno, stropni infracrveni paneli za grijanje.

Jednostavno su neophodni za uređenje zone grijanja i često se postavljaju u prostranim sobama s visokim stropovima. O svojim vrstama i postupku instalacije, pročitajte dalje.

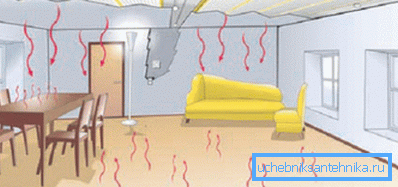

Infracrveno zračenje - prirodni način grijanja prostora

Osnovni pojmovi

Načelo rada infracrvenih emitera

Ako radijatori grijanja i grijači konvekcije povećavaju temperaturu zračnih masa, infracrvene zrake zagrijavaju same objekte koji se nalaze u sobi i pada u zonu zračenja uređaja. Zahvaljujući tome, nakon 1-2 minute nakon uključivanja, u prostoriji su stvoreni ugodni uvjeti da bi ljudi bili tamo.

Prednosti korištenja infracrvenog zračenja su sljedeće:

  • oprema ima vrlo visoku učinkovitost (za stropne električne ploče, ta je brojka 98%);
  • male veličine - nakon ugradnje i završetka građevinskih radova, infracrvene ploče uopće neće biti vidljive.

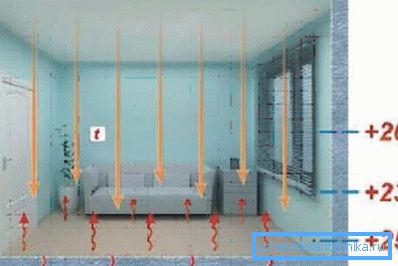

Zahvaljujući uporabi IR opreme, postiže se učinkovitije grijanje prostorije.

Vrste infracrvenih grijača

Moderna industrija proizvodi mnoge klimatske uređaje koji koriste infracrveno zračenje. Razlikuju se u vrsti korištene energije i glavnoj primjeni.

U trgovinama hardvera mogu se naći sljedeće vrste uređaja:

  1. Plinski grijači. U tom slučaju, toplinski valovi emitiraju ploče od posebnog materijala, koji se, pak, zagrijavaju spaljivanom smjesom plina.

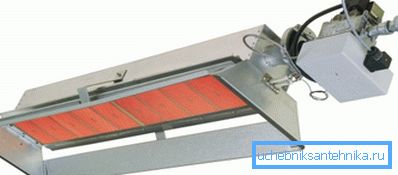

Na fotografiji - plinski infracrveni odašiljač

Obratite pažnju! Plinoviti infracrveni emiteri imaju vrlo veliku snagu jer se teško može koristiti u zatvorenom prostoru. Često se takve konstrukcije koriste za grijanje industrijskih i poslovnih objekata s velikim prostorom.

  1. Električni emiteri. Najčešći tip uređaja. U tom slučaju, infracrveni valovi emitiraju posebne spirale ili toplinski električne grijače. Kako bi se poboljšala učinkovitost rada, grijalice mogu biti dodatno opremljene reflektorima i raspršivačima topline.
Električni infracrveni odašiljač može biti dio interijera

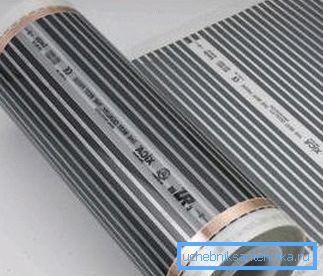

  1. Filmski IR ploče. Na posebnoj podlozi su lijepljeni niti ugljičnih vlakana, koji su izvori toplinske energije. Najčešće, ove vrste grijaćih elemenata su fiksirane na strop i maskirane s ukrasnim premazom. Izvrstan za grijanje s visokim stropovima (više od 2,5 metara).
Infracrveno zračenje

Što se tiče opsega primjene, postoje:

  1. Infracrveni odašiljač za industrijsku uporabu. Oni troše veliku količinu struje ili plina, ali imaju veliku snagu. Oni su prilično velike veličine i nisu sofisticirani dizajn, stoga su vrlo rijetko instalirani u stanovima.

Infracrvene grijače za komercijalnu uporabu mogu se koristiti za zagrijavanje otvorenih terasa, parkova, igrališta i tako dalje.

  1. Kućanski grijalice. Ova kategorija uključuje infracrvene filmove i posebne emitere koji se napajaju strujom. Oni imaju atraktivan izgled i savršeno se uklapaju u unutrašnjost sobe.

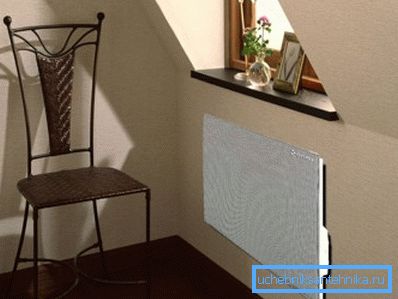

Infracrveni odašiljač za kućanstvo organski nadopunjuje unutrašnjost svake prostorije

Odabir odgovarajućeg modela

Radiator koji zagrijava sobu pomoću infracrvene zrake može se koristiti kao glavni izvor topline ili kao rezervni sustav koji se može uključiti u slučaju kvara ili nedovoljne učinkovitosti glavne mreže.

Uz kontinuiranu uporabu opisanih uređaja, potrebno je pravilno izračunati njihovu snagu:

  • za sobe s visinama stropa do 3,5 metara - 1 kW po 1 m3 područje;
  • s većom udaljenost između poda i stropa - 1,3 kW po 1m3 područje.

Uz to, treba uzeti u obzir sljedeće čimbenike:

  • debljina i materijal vanjskih zidova zgrade;
  • prisutnost ili odsutnost zagrijanog sloja i materijala koji se koristi za njega;
  • vrsta ugrađenih prozorskih jedinica, broj otvora prozora, dvostruko ostakljena prozora i tako dalje;
  • toplinske izolacije stropnih i međusobnih preklapanja.

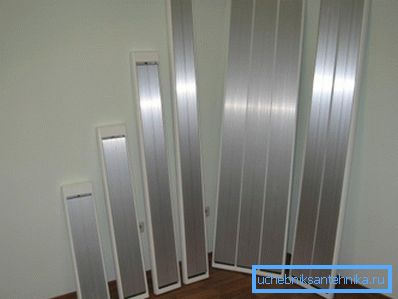

Kada kupujete pravi model morate uzeti u obzir mnoge različite čimbenike.

Učvršćivanje električnih infracrvenih grijača

Najjednostavniji način uređenja grijanja s infracrvenim zračenjem je ugradnja specijalnih grijača proizvođača domaćih i stranih proizvođača.

Ovaj proces ne zahtijeva detaljan opis, ali kako bi rezultat ne bi vas razočarao, morate slijediti ove zahtjeve:

  • nabavite pouzdane pričvrsne pribore koji će čvrsto držati uređaj (preporučljivo je koristiti nosače koji dolaze s uređajem);
  • pobrinite se da rubovi uređaja ne dolaze u dodir s gorivim materijalima;
  • Potrebno je pažljivo izolirati spoj električnih žica s polimernom trakom ili posebnim kapama.

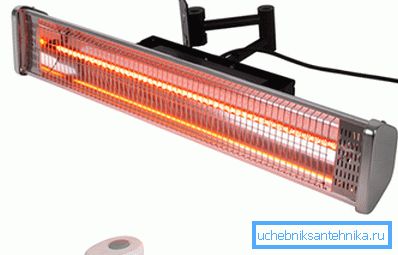

Nosači isporučeni u kompletu koriste se za popravak infracrvenih odašiljača.

Postupak ugradnje filmskih infracrvenih emitera

Instalacija infracrvenih odašiljača trebala bi biti podložna određenim pravilima, nepridržavanje koje može dovesti do lomljenja opreme i štete ljudskom zdravlju.

Naročito, instalacijske upute predviđaju poštivanje sljedećih pravila:

  • strop na kojem se grijači postavljaju moraju imati određenu visinu (najmanje 2500 cm);
  • zabranjeno je postavljanje radijatora tako da se protok infracrvene zrake izravno usmjerava prema osobi (na primjer, iznad kreveta u spavaćoj sobi);
  • grijače ne smiju biti postavljene blizu otvora prozora;
  • Ako je soba trebala instalirati IR ploče, strop ne bi trebao biti prekriven dekorativnim materijalima od polimera.
Tijekom instalacije IR emitera moraju slijediti određena pravila

Savjet! Kada se infracrveno grijanje instalira u maloj sobi, sami možete sami raditi, inače ćete morati obavljati složene građevinske radove, a prije njih trebaju biti inženjerske proračune. Bolje je povjeriti rad stručnjaka.

Sam postupak se sastoji od nekoliko faza, od kojih je svaki detaljno opisan u nastavku.

Ugradnja izolacije

Toplinsko-izolacijski materijal koji se koristi za ugradnju infracrvenih grijača mora uz niski koeficijent toplinske vodljivosti imati reflektirajući ekran metalne folije.

Optimalna debljina sloja je 5 mm, ako je strop napravljen od materijala koji provode toplinu, možete uzeti izolator od 10 mm. Osim toga, trebat će vam konstrukcijski grabilica (ako je strop drvena ili podupiraju grede na njemu) ili posebni hardver za pričvršćivanje s klinovima i širokim kapama (u slučaju da je strop izrađen od betona).

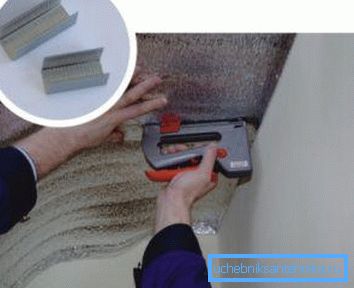

Strop mora biti zaštićen posebnim toplinskim izolatorom.

Shema rada je sljedeća:

  • ploče izolacijske topline položene su na površinu i učvršćene u koracima ne više od 50 cm;
  • između susjednih listova, morate se preklapati širine od 2 do 3 cm;
  • za poboljšanje reflektirajućih svojstava šavova lijepe se posebnom ljepljivom folijom.

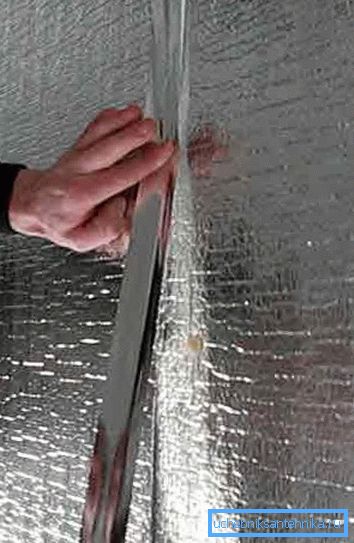

Spojevi trebaju ljepiti foliju

Učvršćivanje IR ploča

Strukturno, grijač infracrvenog filma je ploča od ugljika, na kojem su zalijepljena vodljiva ugljična vlakna. Osim toga, svaki element ima posebna mjesta za pričvršćivanje na vertikalnu ili vodoravnu površinu.

Redoslijed ugradnje grijaćih elemenata je isti kao kod ugradnje materijala koji reflektira toplinu. Koriste se isti alati i materijali.

Obratite pažnju! Filtarski infracrveni grijači mogu se fiksirati samo u prozirnim poljima koja se nalaze na njihovim rubovima (oni su posebno dizajnirani za to). U suprotnom, možete pokvariti uređaj, čija cijena nije toliko mala.

Ako sumnjate u svoje sposobnosti ili nemate dovoljno iskustva u obavljanju vodovodnih radova, preporučljivo je kontaktirati stručnjake koji ne samo da obavljaju zadatak kvalitativno nego i jamče kvalitetu.

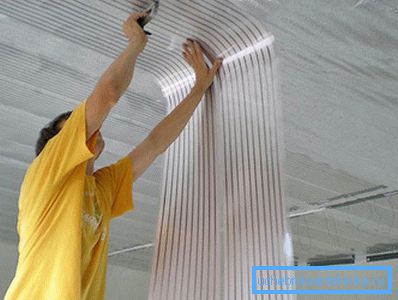

Radijatorski film montiran je na isti način kao i izolacija

Električni priključak

Kako bi infracrveni emiteri mogli obavljati svoje funkcije, oni moraju biti priključeni na struju.

To se radi kako slijedi:

  1. Malo dalje od grijaćih filmova u površini stropa, napravljen je strop za polaganje električnih kablova u koje se grijalo. Prtljažna crta izrađena je od jednog vodiĉnog kabela odgovarajućeg presjeka (ovisno o broju emitera). Sami uređaji su povezani paralelno.

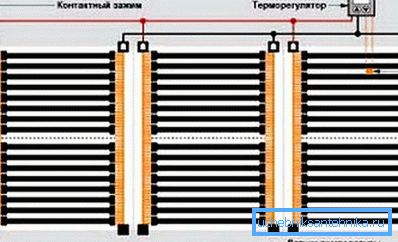

Jedna od mogućnosti za povezivanje emitera na struju
  1. Na kraju instalacije, svi spojevi su pažljivo izolirani, a kabelska stanica zatvorena kako ne bi pokvarila izgled sobe.
  2. Nakon toga je instaliran automatski termostat za grijanje. Njegov senzor temperature trebao bi biti na visini od oko pola metra od poda. Ako je soba mala, upravljački je uređaj jednostavno umetnut u prekid napajanja.
  3. U većim prostorima, dijagram ožičenja je različit. Žice sa svih panela sakupljaju se na posebnoj upravljačkoj ploči gdje se instaliraju magnetski kontaktori, kojima upravlja termostat.
Posebni regulatori pomoći će nam postaviti udobnu unutarnju temperaturu.

Na kraju rada sustav se testira na svim postojećim načinima rada. Ako je uspješan, možete postaviti dekorativne materijale na strop.

zaključak

Infracrveno grijanje je vrlo učinkovit i jednostavan za instalaciju klimatskog sustava. Međutim, njegova uporaba kao glavna može dovesti do povećane potrošnje energije, što je skuplje od plina koji konzumira autonomni kotao (pogledajte i članak Infracrveni film za grijanje - uređaj i značajke).

Nakon pregleda videozapisa koji nudi vašu pažnju, možete saznati više o ekonomičnijim načinima zagrijavanja vašeg doma.
