Instalacija cjevovoda: kako pravilno dizajnirati i izgraditi

Cjevovodi su glavni element većine komunalnih usluga. Oni su uvijek podložni povećanim zahtjevima za projektiranje, montažu i rad. Instalacija procesnih cijevi je posebno komplicirana i odgovorna, budući da se putem njih mogu isporučiti opasne toksične, eksplozivne ili zapaljive tvari.

Dizajn sustava

1. Mrežni dizajn - odabir vrste cijevi, pribora i pribora, provedba hidrauličkog proračuna, odabir instalacije i optimalnih radnih uvjeta sustava.
2. Cijevi se odabiru prema uvjetima servisiranja plinovoda.: temperatura, tlak, željeni život, stupanj agresivnosti radne okoline.

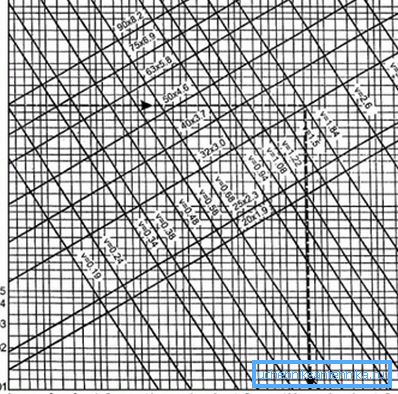

Obratite pažnju! Osobito je važan hidraulički proračun cjevovoda. Određuje gubitak tlaka u prevladavanju otpora koji nastaju u cijevima na njihovim spojevima, u sekcijama okreta i prijelaza mrežnog dijela.

1. Općenito, dizajn plinovoda je stvaranje tehničkih dokumenata.: Studija izvedivosti (Studija izvodljivosti), Procjene, Izračuni, Izgledi, Crteži, Objašnjenja i sl.
2. Metodologija projektiranja inženjerskih mreža strogo regulira sadržaj i redoslijed svojih faza u skladu s Unified System for Design Documentation.

Ugradnja nemetalnih mreža

Skupina nemetalnih sustava ima neke značajke koje proizlaze iz karakteristika materijala koji se koriste.

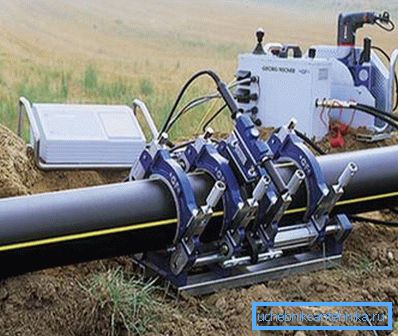

1. Polietilen, polipropilen, PVC i fluoroplastične mreže su postavljeni od gotovih čvorova i elemenata.
2. Prilikom ugradnje PE i vinilnih cijevi, potrebno je osigurati pouzdano učvršćivanje armature na postolje, promatranjem koraka između pričvršćivača i održavanjem praznina od vrućih vrsta komunikacija.
3. Kako bi cijevi koje prenose tvari s temperaturom većom od + 40 °, ne bi trebale biti oštećene i ne progibale, trebale bi biti fiksirane vodoravno duž cijele duljine mreže. To je učinjeno uz pomoć oluka i posuda metalnih uglova.
4. Za sustave s radnom okolinom manjim od +40 stupnjeva, čeličnim ili plastičnim vješalicama i montažnim nosačima, mogu se koristiti uske cijevi.

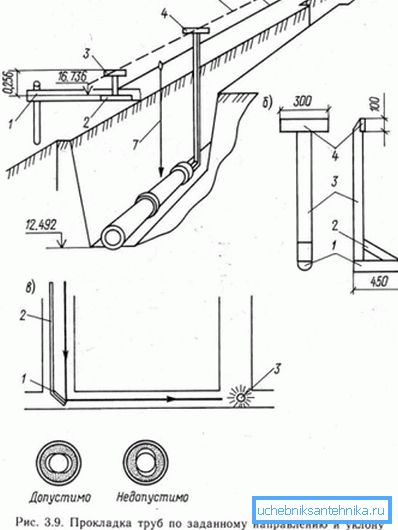

1. Kod polaganja cijevi vodoravno, pričvršćivači se ugrađuju u koracima: ne više od 150 cm za mrežu s uvjetnim prolazom do 50 mm i ne više od 300 cm za analoge više od 50 mm.
2. Za vertikalnu montažu elemenata duljine preko 200 cm, kako bi se izbjeglo njihovo skupljanje pod njihovom težinom i srednjom težinom, pričvršćivači se postavljaju neposredno ispod oblikovane utičnice.
3. Uputa napominje da ako mreža prolazi kroz stropove, zidove, temelje i ostale građevine, na ovim odjeljcima treba staviti čelične patrone s zaobljenim krajevima.

1. Prostor između rukavca i cijevi mora biti začepljen mekanom brtvom.
2. Jaz između polimera i vrućih cjevovoda ne smije biti manji od 10 cm.
3. Kada mreža može biti oštećena tijekom rada, treba ga zaštititi drvenom ili metalnom (čvrstom ili mrežom) ogradom.
4. Ako sustav prenosi medij s temperaturom od + 60 / +90 stupnjeva, treba ga postaviti u kućište metalnih cijevi.
5. Podzemno polaganje plinovitih cjevovoda treba obaviti u trakama, kanalima i rovovima.

Raspored tehnoloških komunikacija

Tehnološke mreže podijeljene su na:

• radeći pod visokim, srednjim i niskim vakuumom;
• analozi bez tlaka;
• pod niskim tlakom (do 10 MPa);
• tlačni sustavi - pod tlakom iznad 10 MPa.

Na temelju radne temperature razlikuju se cjevovodi:

• hladno, raditi s negativnim temperaturama tvari;
• normalni analozi - temperatura transportiranih medija 0/100 °;
• vruće mreže - tvari grijane na 100/300 °;
• pregrijan - medij ima više od 300 °.

Dizajn tehnoloških cjevovoda i njihovo postavljanje treba provesti u skladu s SNiP W-D br. 9/62. Dokument definira provedbu i prihvaćanje sklopa tehnoloških mreža koje rade pod pritiskom (apsolutno) od 30 mm Hg. Čl. do 700 kgf po cm2.

Važno je pridržavati se odredaba SNiP № 3.05.05 / 84 "Tehnološka oprema i cjevovodi".

Preduvjeti za rad

Materijalni sustavi mogu poslužiti:

• legirani i ugljični čelici;
• obojenih legura i metala;
• lijevanog željeza;
• različite vrste plastike;
• posebna stakla.

Obratite pažnju! Većina tehničkih cjevovoda ulazi u skučena područja, na različitim visinama, u visokim zgradama, na rampe, otvorenim prostorima, tunelima i ladicama. Stoga, intrashop mreže imaju velik broj korištenih veličina, elemenata, pričvrsnih, zaustavnih i upravljačkih ventila.

Slijedi tablica broja priključaka i dodatnih elemenata potrebnih za takve mreže.

Da biste opremili intrashop sustav vlastitim rukama, trebali biste dodati do 42% mase cijevi različitih elemenata, pribora i pribora. Složeni dizajn tehničkih mreža vodi do činjenice da je potrebno provesti veliki broj priključaka mrežnih elemenata: 60/80 zavarenih šavova na 100 m.

Ako tijekom montaže upotrijebite gotove dijelove, elemente i sklopove proizvedene u radionici za čarape cijevi, to će uvelike pojednostaviti rad i smanjiti broj zavarivanja za 5/6 puta. Smanjena i troškovi montaže mreže.

Pripremni rad

Prije montaže cjevovoda napravljena je takva priprema.

1. Učitelj, nadzornik, brigadir proučavao je CPD i projekt.
2. Prihvaćene komponente, dijelovi i elementi sustava. Njihova usklađenost sa samim projektom i njegovim tehničkim uvjetima pažljivo se provjerava.
3. Određuje razinu spremnosti zgrada, struktura, struktura za montažu, stvaraju se povezani akti. Posebno je proučeno poštivanje dizajnerskih oznaka za pričvršćivanje mreže.
4. Prihvaćaju se oprema i uređaji za rad, provjeravaju ispravnost njihove izjave i usklađenost s radnim crtežima.
5. Izrađuju se i uređuju područja za montažu, fazu i druge uređaje za rad na visini. Napajanje za zavarene stupove, alate, vitla, osvjetljenje radnog mjesta.
6. Posade su izdane radne naloge i stvaraju se uvjeti za instalaciju, sukladno sigurnosnim i radnim standardima.

Tehnologija montaže

Instalacija cjevovoda čeličnih cijevi za tehničke tvari sastoji se od takvih koraka.

1. Raspored mrežne rute.

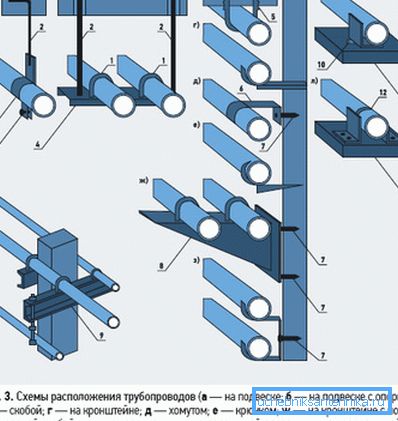

2. Ugradnja ovjesa i nosača.
3. Predmontiranje blokova, sekcija i čvorova.
4. Postavljanje, montaža, zavarivanje cijevi.
5. Ugradnja ventila, kompenzatora, automatizacije i upravljačkih uređaja.
6. Ispitajte sustav.
7. Posuđivanje njezina klijenta.

Ugradnja vruće i hladne čelične cijevi za vodu

Raspored takvih sustava provodi se na temelju projektne dokumentacije, dijagrama tijeka postavljanja cijevi i odredbi:

• SNiP №305.03 / 85 "Toplinske komunikacije";
• SNiP br. 2.04.07 "Pravila za raspored i siguran rad cjevovoda za toplu vodu i pare";
• SNiP III "Trunk vrste cjevovoda"
• Organizacijska priprema i projektiranje toplinskih sustava obavlja se na temelju SNiP br. 3.01.01 / 85.

Faze rada

Redoslijed stupnjeva ovisi o tome kako se položi sustav.

Tipični koraci su kako slijedi.

1. Razdvajanje rute (u planu), na temelju crteža geološke baze i dijagrama ožičenja. Inspekcija oznake od strane ureda za prijam.
2. Priprema kanala rovova i njihova kopanja u dubini i širini (uključujući pijesak jastuk). Po potrebi, jačanje njihovih zidova, pomirenje dubine geo-maraka. Izrada relevantnog čina.
3. Postavljanje cijevi, spojnica i ostalih dijelova.
4. Provjerite integritet kabela za upravljačke sustave.
5. Ugradnja nosača.
6. Montaža cjevovoda i zavarivanje spojeva.
7. Hidraulički ili radiografski pregled zavarenih spojeva. Priprema ispitnih djela.
8. Spajanje upravljačkih kabela na zglobovima.
9. Hidro i toplinska izolacija cijevi.
10. Izraditi čin skrivenih djela.
11. Brišući sustav s pješčanim slojem, popunjavanjem jaraka (pored mjesta ugradnje za pokretanje kompenzatora), tamping tla.
12. Dostava objekta kupcu.

Priprema za ugradnju

1. Prije ugradnje, potrebno je pažljivo ispitati već izolirane cijevi, dijelove i spojne elemente kako bi se identificirali čipovi, pukotine, šupljine, probijanja i druge mehaničke štete.
2. Ako se ovi nedostaci otkriju, oni bi se trebali zapečati zavarivanjem ili primjenom prstenastih vrpci vrpce koja se može toplinski stezati.
3. Cijevi i spojnice i dijelovi sustava trebaju biti postavljeni na dnu ili na strani rova ​​pomoću kamionskog dizalica ili slagalice tako da se kabeli APC sustava postavljaju vodoravno.

Obratite pažnju! Potrebno je smanjiti proizvode izolirane od toplinske energije u jarak bez glatko, bez udaranja na dno i zidove rova. Prije ugradnje elemenata potrebno je provjeriti integritet pokazivača vodiča UEC uređaja, te izmjeriti otpor između čelične cijevi i njih.

1. Cijevi postavljene na pijesak ne smiju se odmarati od opeke, kamena i ostalih tvrdi predmeti. Moraju se ukloniti, a rezultirajuće rupe za razbijanje pijeska.

Montaža vodoopskrbne mreže

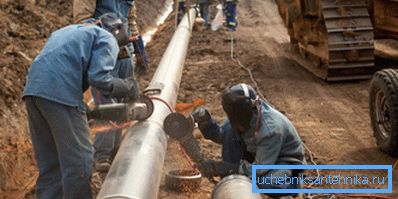

1. Instalacija čeličnih cjevovoda obično se izvodi na dnu jame. Međutim, dopušteno je zavarivanje ravnih dijelova elemenata u sekciji na rubovima rova.
2. Raspored sustava s toplinskom i hidroizolacijom poliuretanske pjene u polietilenskom omotaču treba provesti pri temperaturi okolnog zraka od najmanje -15 °.
3. Čelične cijevi se, ako je potrebno, izrezuju s plinskim plamenicima. Prije toga treba ukloniti toplinsku izolaciju ručnim ili mehaniziranim alatom na području proizvoda od 40 cm (20 cm sa svake strane). Kraj mjesta izolacije tijekom rada pokriveni su vlažnom krpom ili zaštićeni krutim materijalima.
4. Potrebno je zavariti šavove sustava i kontrolirati kvalitetu spojeva cijevi, prema normama koje su propisane SNiP br. 3.05.03 / 85.
5. Kada se provode svi postupci zavarivanja, poliuretanska pjena i vodonepropusni sloj trebaju biti pouzdano zaštićeni, osim toga - krajevi kablova bez izolacije trebaju biti zaštićeni od iskapanja.

Tablica u nastavku prikazuje udaljenost između nosača cjevovoda, ovisno o temperaturi vode u sustavu.

zaključak

Instalacija cjevovoda ključni je skup operacija. Pouzdanost i učinkovitost sustava koji prevoze određene tvari ovisi o njegovoj pravilnoj primjeni.
