Instalacija grijaćih radijatora: kako popraviti bateriju bez

Instaliranje baterija u rasporedu sustava grijanja stana ili privatne kuće je prilično skup posao, jer je cijena usluga angažiranih građevinskih posada prilično visoka. Stoga mnogi izvode instalaciju radijatora vlastitim rukama.

Ne postoji ništa komplicirano. Cijeli niz postupaka detaljno je opisan u nastavku.

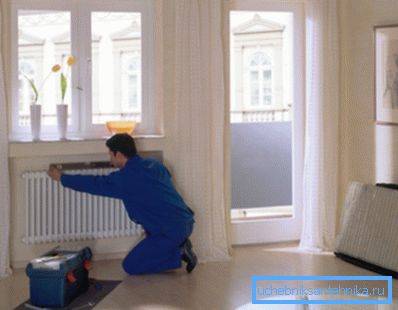

Radijatori sa samostalnim umetanjem će uštedjeti novac

Odabir spajanja s cjevovodima

Prije nego što ugradite grijanje u stan ili privatnu kuću, morate odlučiti koliko će se toplom vodom isporučiti i da će se isporučiti nositelj topline koji je već odložio toplinu. Instalacijska shema grijaćih radijatora ovisi o načinu postavljanja grijaće mreže (jednoplje ili dvije cijevi), izvedbi samih baterija i broju dijelova u njima.

Razmotrite glavne opcije:

  1. Jednosmjerna veza s bočnim mlaznicama. Ova metoda dobave rashladnog sredstva je najpopularnija. U tom je slučaju ulazna cijev spojena s vrhom akumulatora, cijev za pražnjenje - do dna. Prednost rješenja je da se na taj način postiže maksimalna učinkovitost uređaja.

Ulazna cijev se može spojiti na dno grijaće ploče, ali toplinski učinak se smanjuje za više od 5%.

Na fotografiji - shema jednosmjerne veze radijatora

Savjet! Pri punjenju baterija s mnogo odjeljaka, posljednja od njih može se zagrijati loše zbog nedovoljne opskrbe vodom. U tom se slučaju preporuča dodatno opremiti produžetak kanala izmjenjivača topline.

  1. Donji spoj. Koristi se u slučaju da su glavni cjevovodi skriveni ispod podnog obloga ili podnožja. Njegova prednost je maksimalna estetika - cijevi neće pokvariti izgled sobe. Njihova kratka istezanja dolaze iz poda i odmah se pridruže s ulaznim mlaznicama baterija.

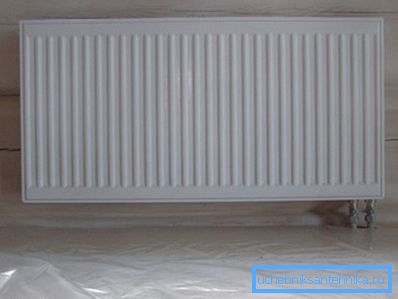

Donja povezanost baterije: cijevi su potpuno nevidljive
  1. Dijagonalna instalacija grijaćeg radijatora to čini sami. Ova metoda se koristi samo ako je instalirana velika baterija (broj sekcija premašuje 12). Ulazni cjevovod spaja gornju mlaznicu s jedne strane akumulatora i izlazi kroz donji otvor na suprotnom rubu.
Dijagram dijagrame dijagonalne baterije

Osim toga, postoje dva načina prijenosa rashladnog sredstva:

  • dosljedno - u ovom slučaju grijana voda teče iz grijalice i natrag, prolazeći kroz svaki radijator ugrađen u stan ili kuću;
  • paralelno - tijekom ugradnje grijane mreže postavlja se glavni cjevovod, gdje se baterije za grijanje slažu kroz spojeve.

Prva metoda je ekonomičnija jer troši manje materijala. Međutim, ukoliko se pojavi potreba za popravkom radijatora, potrebno je isključiti cijelu mrežu i isušiti rashladnu tekuću, što je nemoguće tijekom hladne sezone.

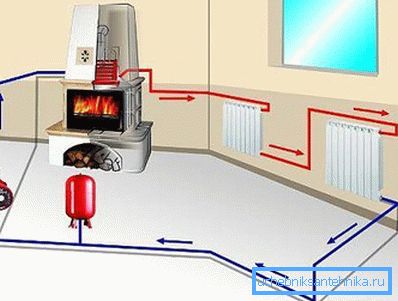

Uzastopni priključak radijatora

Još jedan nedostatak ove sheme je neravnomjerna raspodjela topline. Baterije koje se približavaju bojleru (ili na gornjim katovima kuće) zagrijavat će se više. Instaliranje različitog broja odjeljaka pomoći će u rješavanju ove situacije (što je dalje od grijalice, to je više).

Druga metoda zahtijeva korištenje velikih cijevi, ventila i spojnih elemenata. No, paralelni sustav grijanja može se podijeliti na nekoliko autonomnih ulomaka.

Popravak radijatora ne zahtijeva isključivanje grijanja. Dovoljno je uz pomoć dizalica da blokiraju pristup prijenosniku topline u ovom dijelu mreže.

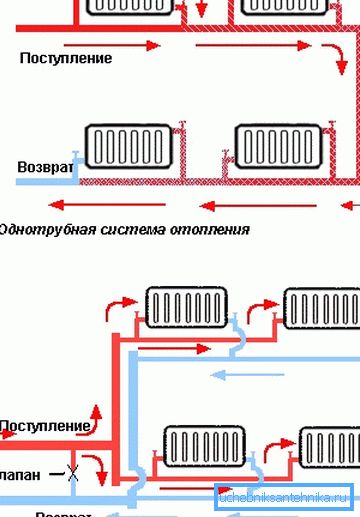

Paralelni priključak radijatora u jednosmjernim i dvokupnim sustavima grijanja

Ovdje također nije bilo bez mane. Ako je tlak tekućine u cijevima nizak, manja količina zagrijane vode će teći u radijator, što će također smanjiti učinkovitost zagrijavanja. Da bi se to izbjeglo, zaobilazeći (preljevne cijevi) između ulazne i izlazne cijevi trebaju biti manji promjer i opremljene zapornim ventilima.

Povezivanje radijatora

Opći zahtjevi

Postoje određena pravila za instaliranje radijatora koji se moraju slijediti bez iznimke, bez obzira na materijale koje instalirate.

Posebno govorimo o udaljenosti između različitih strukturnih elemenata zgrade i same grijaće ploče:

  1. Između gornjeg ruba grijaćeg radijatora i prozorskog krila potrebno je najmanje 10 cm slobodnog prostora.
  2. Između podnih obloga i donje površine grijaće ploče treba postojati razmak veći od 12 cm.
  3. Razmak između ploče za grijanje i zida na kojemu je pričvršćen trebao bi biti 2 do 5 cm. Imajte na umu da ako je vertikalna površina iza hladnjaka prekrivena slojem materijala koji reflektira toplinu, dužina ugradnih nosača uključenih u komplet možda neće biti dovoljna i stoga morat će kupiti drugi pribor.

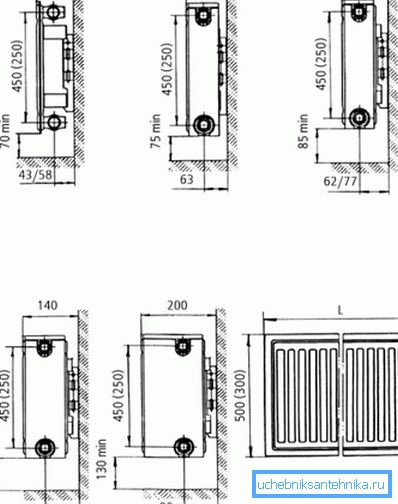

Preporučena udaljenost od zidova i poda pri povezivanju baterija

Obratite pažnju! Gore opisani zahtjevi omogućuju organiziranje prirodne konvekcije zraka, tj. Miješanje hladnih i toplih zračnih masa u sobi. Zbog toga se soba brže i ravnomjerno zagrijava. Njihovo nepoštivanje dovodi do pojave lokalnih zona hladnog i toplog zraka, zamagljivanja naočala i drugih problema.

Redoslijed rada

Ugradnja radijatora od lijevanog željeza, kao i njihovih aluminijskih ili čeličnih kolutova, je kako slijedi:

  • rastaviti staru opremu za grijanje;
  • izrađena je oznaka, prema kojoj će se zagrade s novom baterijom učvrstiti;
  • instaliran je hardver za pričvršćivanje (za to će vam trebati tipli ili sidreni vijci);

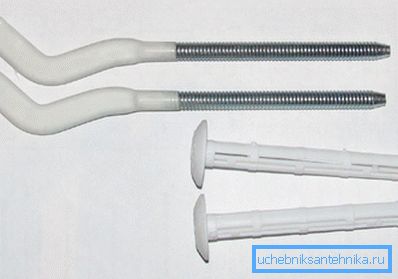

Nosači za montažu baterije
  • montira se grijaća ploča (potrebni broj sekcija se montira, slavine Mayevsky, zaustavni ventili, termostati itd.);
  • dovršena baterija je visjela na kukama (ako je izgled i bušenje ispravno izveden, grijaća ploča bi trebala lako "leći" na mjestu koje je predviđeno);
  • (za tu svrhu koriste se posebne navojne spojnice - smjene).

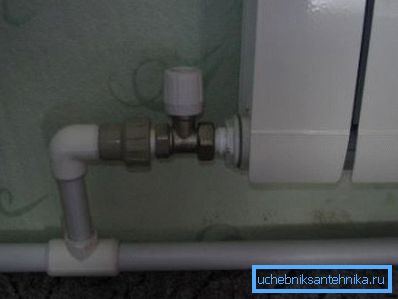

Mjesto spoja akumulatora s cijevom mora biti pažljivo zatvoreno i opremljeno ventilima

Obratite pažnju! Brtvene zglobove treba posvetiti veću pažnju. Tu se najčešće pojavljuju propuštanja, što između ostalog može dovesti do emitiranja sustava.

zaključak

Instaliranje baterije za grijanje je prilično jednostavan proces, ali svi njegovi koraci moraju biti provedeni pažljivo i učinkovito. Tek tada će montirana klimatska mreža pružiti udobnost i coziness u kući.

Više o dizajnu sustava grijanja prostora možete saznati u nastavku videozapisa.
