Instaliranje radijatora u stanu: kako montirati radijatore

10-02-2018
Grijanje

Sustav grijanja je jedna od najvažnijih inženjerskih mreža bilo kojeg doma. O tome kako ispravno ugrađeni radijatori i cijevi ovise o temperaturi u sobi i učinkovitosti rashladnog sredstva. Ako tijekom popravka odlučite uštedjeti novac i instalirati radijatore u apartman vlastitim rukama, pomoć će dobiti detaljne upute koje možete pronaći u nastavku.

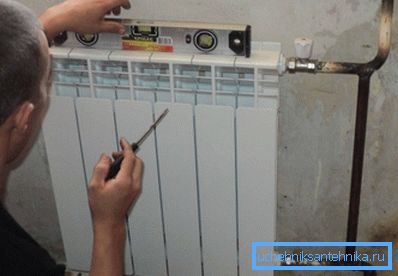

Instalacija baterije je odgovoran postupak.

trening

Prije odabira, kupnje i ugradnje radijatora za stan, potrebno je temeljito pripremiti.

Prije svega, trebali biste saznati kakav se sustav grijanja provodi u vašem domu.

Moderni inženjeri znaju dvije glavne vrste:

  • jedno-cijevni sustav grijanja kod kuće - tipičan za većinu urbanih stanova stare zgrade povezan s centraliziranim sustavom za opskrbu rashladnim sredstvom (iako postoje iznimke);
Jedan krug grijanja kruga
  • dva cijevi - uobičajenije u modernim kućama, opremljenih pojedinačnim kotlovima.

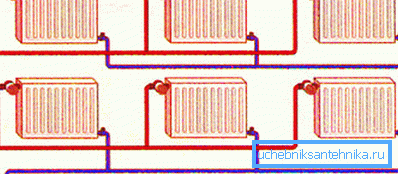

Dijagram povezivanja radijatora na dvije cijevi

Obratite pažnju! Ovisno o broju opskrbnih cjevovoda i potrebi nabavke pribora: priključaka, filtara za cijevi, ventile i tako dalje. Stoga, ako ste nepravilno identificirali sustav, možda neće biti dovoljno pojedinosti ili će ostati mnogo dodatnih.

instrumenti

Kako bi se ugradili radijatori, bolje je koristiti sljedeće alate:

  • momenta s ključevima s kojima možete precizno dozirati silu prilikom zatezanja pogona;

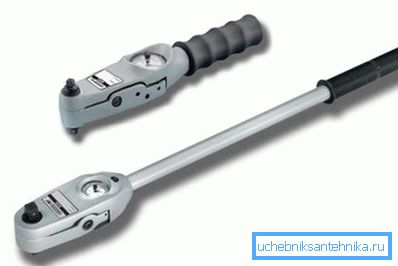

Na fotokopirnim ključevima
  • brtvene materijale koji će spriječiti curenje na spojevima cijevi s baterijama.

Potrebni elementi

Razmotrimo što su potrebni drugi detalji, osim radijatora:

  1. zaobići. Potrebno je s jednim spojnim sustavom cijevi. To je cijev koja povezuje ulazne i izlaze dijelove cjevovoda, zaobilazeći samu bateriju. Omogućuje vam da organizirate ujednačenije protoka rashladnog sredstva, a također omogućava zamjenu ili popravak oštećenog radijatora bez zaustavljanja rada cijele mreže za grijanje.
  2. nalazi. To uključuje prilagodnike, čaše, spojke, kutove i tako dalje. Njihov broj i sorte određuju se ovisno o konfiguraciji cjevovoda u stanu i korištenoj shemi njihove instalacije.

    Pribor za baterije može se prodati u kompletu

  3. ventil. Ako nemate dostatno iskustvo u instalaciji grijaćih mreža, preporučljivo je kupiti standardne slavine koje se koriste za spajanje cijevi s radijatorima. Moderni sustavi s automatskim ili kugličnim ventilima teže su instalirati i zahtijevaju određeno znanje i iskustvo instalatera. Prilikom kupnje provjerite odgovaraju li parametri niti veličine ventila, cijevi i radijatora.
  4. Ugradbeni nosači. Njihov dizajn ovisi o vašim željama, međutim, također je potrebno uzeti u obzir dizajn akumulatora. Na primjer, za proizvode od lijevanog željeza, potrebno je više izdržljivih kukica nego za aluminij.

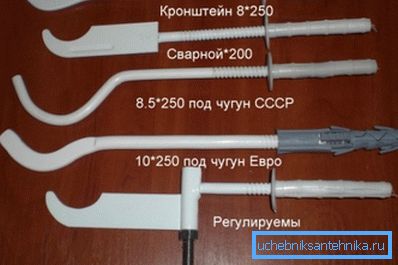

Vrste nosača za ugradnju baterija

Savjet! Prilikom odabira klinova i sidrenih vijaka, morate se sjetiti da će morati izdržati ne samo težinu samog radijatora nego i mase vode koja teče kroz njih. Vodite računa o značajnoj margini sigurnosti.

  1. Zračni ventil (Mayevskyova dizalica). Ovaj neophodni element ugrađen je u gornji dio radijatora i koristi se za uklanjanje zračnih utikača koji se stvaraju nakon izlijevanja rashladne tekućine u sustav.

Izbor mjesta instalacije

Ne zaboravite da gravitacijski sustav grijanja (gdje protok tekućine nije organiziran pomoću crpke, već zbog razlike u temperaturi i tlaku rashladnog sredstva) mora biti montiran s nagibom od strujanja vruće tekućine do njegovog izlaza, inače će baterije uvijek oblikovati zračne čepove.

Najčešće mjesto za ugradnju radijatora je ispod prozorskih otvora jer su izvori hladnog zraka. Grijaća ploča mora biti postavljena tako da sredina padne na sredinu prozorskog bloka. Ovaj uvjet nije potreban, međutim, instalirana baterija na ovaj način izgledat će organskim u unutrašnjosti prostorije.

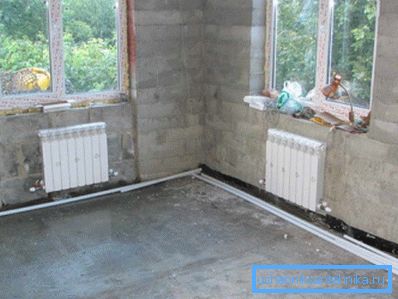

Najbolje mjesto za akumulator je ispod otvora prozora.

Treba strogo poštivati ​​sljedeće uvjete:

  • dijelovi cijevi koji dovode rashladnu tekućinu na radijator postavljeni su pod nagibom od 0,005 do 0,01 (to znači da je odstupanje od vodoravnog za svaki metar cjevovoda 5 mm);
  • minimalna udaljenost od donjeg ruba baterije do poda iznosi 10 cm;
  • minimalna udaljenost od gornjeg dijela radijatora do prozorskog pragova je 10 cm;
  • minimalna udaljenost od zidne površine do akumulatora je 5 cm.

Ti su brojevi važni jer pružaju prirodnu konvekciju (miješanje) zraka u sobi. Također se ne zaboravite pratiti vertikale i vodoravne dijelove pri pričvršćivanju baterije.

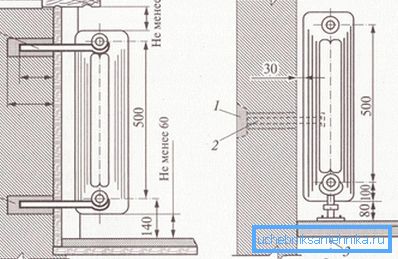

Shema ugradnje radijatora

Savjet! Da biste poboljšali učinkovitost sustava grijanja, možete staviti ploču materijala koji reflektira toplinu na zid iza hladnjaka ili prekriti površinu posebnim spojem koji ima mali koeficijent toplinske vodljivosti.

Ugradbeni nosači

Svi moderni radijatori su montirani iz sekcija. Njihov broj ovisi o materijalu baterije i području grijane prostorije. Tema računanja snage neće se razmatrati u okviru ovog materijala, ali morate znati da 1 m2 mora biti podržan jednim okriljem.

Oni se mogu samostalno proizvesti od željeznih šipki odgovarajuće debljine ili kupiti u trgovini. Često s modernim aluminijskim, čeličnim ili bimetalnim radijatorima u kompletu već postoje dijelovi s kojima su montirani.

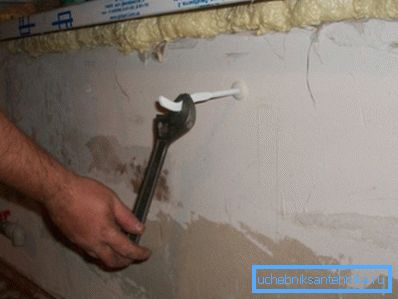

Ugradnja nosača za radijator je važna faza rada.

Montažni hardver instaliran je na sljedeći način:

  • označavanje mjesta bušenja rupa (svaka kukica mora biti između dijelova baterije);
  • bušene su rupe (ovdje morate paziti da ne premjestite bušilicu na jednu ili drugu stranu);
  • u rupu je umetnut klin, nakon čega je pričvršćen nosač (neke vrste pribora pričvršćene su sidrama: u ovom se slučaju ne upotrebljavaju klinovi).

Obratite pažnju! Ova faza rada možda je najvažnija, jer ovisi o točnosti svog ponašanja kako će se baterija "pasti" na mjesto koje je predviđeno za to.

montiranje

Prije početka rada, isključite krug grijanja i uklonite rashladno sredstvo iz njega. Da biste to učinili, poslužite se dizalicama koje se nalaze u apartmanu (ako je vaš dom opremljen s pojedinačnim sustavom grijanja) ili u podrumu (u slučaju spajanja na centralno grijanje).

Nakon toga, poželjno je ponovno provjeriti instalaciju pričvršćivača na zid. Za to je voda ili laserska razina. Zapamtite, u krivoj bateriji, rashladna tekućina će pogrešno kružiti, što će dovesti do neujednačenog zagrijavanja i taloženja soli otopljenih u vodi.

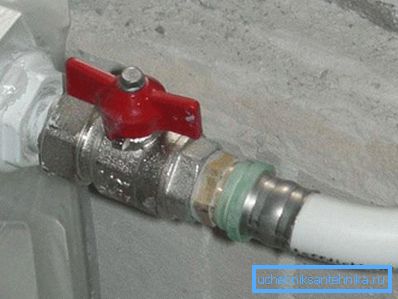

Spoj akumulatora s cijevom

Sam postupak instalacije nije teško:

  • instalirani proizvod pušten je iz svih utikača koji sprečavaju ulazak prašine u mlaznice;
  • u gornjem dijelu je fiksna Mayevskyova dizalica;
  • spojen je zaobilaznica (ako se koristi jednocijevni sustav grijanja);
  • akumulator je obješen na nosače i spojen s cjevovodima.

Spajanje je napravljeno uz pomoć posebnih rukava - sgons, koji su unaprijed namotani na cijevi. Zglobovi su zataljeni sa zupčanikom i silikonskim brtvilom. Imajući iskustva u zavarivanju plinom, možete zavariti cijevi (ova metoda nije pogodna za sve radijatore).

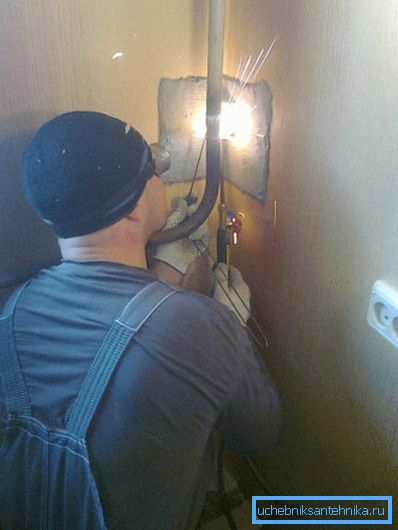

Zavarivanje plinom je pouzdan, ali dugotrajan način ugradnje radijatora

Savjet! Ako instalirate aluminijske ili čelične baterije, preporuča se da ne uklonite ambalažu od njih do kraja radova na montaži i montaži kako biste izbjegli oštećenje površine.

Na kraju instalacije baterija obavlja se takozvano nabiranje grijane mreže. To zahtijeva poseban uređaj, čija je cijena dovoljno visoka da ga kupi za jednu operaciju. Stoga je poželjno potražiti pomoć od stambenog ureda ili specijalizirane tvrtke.

zaključak

Toplina u kući ovisi ne samo o odabranom modelu i kvaliteti instalacije radijatora. Potrebno je uzeti u obzir i mnoge druge nijanse: sastav rashladnog sredstva, prisutnost termostata i tako dalje. Detaljnije o ugradnji klimatskih uređaja možete saznati iz videozapisa koji se nalazi ispod.
