Ispravna instalacija bimetalnih radijatora u kućama i

U većini regija našeg planeta s umjerenom, kontinentalnom i hladnom klimom, autonomni ili centralizirani sustavi za grijanje vode smatraju se najučinkovitijim načinima grijanja stambenih i poslovnih objekata. Kao rashladna tekućina obično koriste tekuću vodu ili tekućinu koja ne smrzava koja cirkulira između kotao za grijanje i izmjenjivača topline, koje koriste kućanski grijaći radijatori.

Nezavisna instalacija kućnog sustava grijanja

Trenutno postoji veliki broj različitih kućanskih grijalica izrađenih od raznih materijala korištenjem naprednih tehnologija, tako da ćemo kasnije u ovom članku detaljno razmotriti osnovne performanse kvalitete bimetalnih sobnih radijatora namijenjenih grijanju stambenih i privatnih kuća s autonomnim ili centraliziranim sustavom grijanja.

Također, za domaće obrtnike ovdje će se ponuditi detaljna uputa koja predstavlja korak po korak opisu tehnologije samonastavljanja i spajanja bimetalnih radijatora u kućni sustav grijanja.

Značajke dizajna bimetalnih radijatora

Svi bimetalni kućni grijaći radijatori izrađeni su od dvije različite vrste metala, a u većini slučajeva su kompozitni krug u kojem su unutarnji kolektori kolnika i vertikalni kanali za provođenje topline izrađeni od čelika, a vanjski poklopac i bočni obrub izrađeni su od nehrđajućih metala s visokom toplinskom vodljivošću.

Još jedna značajka obilježja bimetalnih proizvoda je ta da njihovi unutarnji kanali imaju manji poprečni presjek u usporedbi s uobičajenom baterijom od lijevanog željeza, pa zbog istog tlaka i brzine protoka dolazi do bržeg promjena ukupnog volumena prijenosa topline, zbog čega imaju veći prijenos topline ,

Obratite pažnju! Kod baterijskih elemenata za grijanje i hlađenje, u određenom trenutku možete čuti karakteristične klikove male količine. Treba biti poznato da nastaju zbog razlike u koeficijentima linearne ekspanzije različitih metala i stoga se smatraju normalnim.

Prednosti i nedostaci

Glavni nedostatak svih bimetalnih radijatora, u usporedbi s akumulatorima od lijevanog željeza, je njihova relativno visoka cijena, što je rezultat visokih troškova obojenih metala koji se koriste za proizvodnju toplinskih elemenata koji prenose toplinu.

Istovremeno, unatoč visokim troškovima, svi bimetalni proizvodi imaju niz neporecivih prednosti koje su sljedeće:

1. Zbog ogromnog vodoopskrbnog razvodnika i vertikalnih kanala za čišćenje topline, takvi radijatori su vrlo pouzdani, budući da se ne deformiraju pod utjecajem visoke temperature, odupiru se hidrodinamičkim opterećenjima jer su dizajnirani za tlak vode u sustavu do 52 kg / cm?
2. Strukturni i cjevasti čelik manje je osjetljiv na koroziju od aluminija., stoga unutarnji zidovi cijevi praktički ne oksidiraju i ne grizu vapnom.

1. Aluminijske lamele na vanjskoj strani imaju visoku toplinsku vodljivost., i zahvaljujući posebno dizajniranom profilu poprečnog presjeka, ima veliku vanjsku površinu, stoga takvi dijelovi imaju visoki prijenos topline i sposobnost toplinske disipacije.
2. Između ostalog, proizvodi s aluminijskim lamelama znatno su slabiji od elemenata od lijevanog željeza., stoga se ugradnja bimetalnih grijaćih radijatora može izvesti samostalno, bez pomoći.
3. Bimetalni radijatori imaju dug životni oblik, a vanjska ukrasna prevlaka s praškastim poliesterskim emajlom daje im estetski izgled.

Savjet! Prilikom odabira bimetalnog radijatora u boji, prednost se daje modelima svjetlosti, a najbolje od svega bijele boje, budući da površina svjetlosti ima najbolju moguću zračenja.

Montaža dijelova grijanja

Sve vrste kućanskih radijatora prodaju se u obliku gotove baterije sastavljene od nekoliko dijelova grijaćih elemenata.

Ovisno o volumenu grijane prostorije, toplinski izolacijski kapacitet nosivih zidova zgrade, kao i klimatskih karakteristika određenog područja, dimenzije i, prema tome, toplinski kapacitet baterije, mogu se mijenjati u bilo kojem trenutku odspajanjem ili dodavanjem potrebnog broja odjeljaka.

1. Sekcije grijanja međusobno su povezane pomoću posebnih matica za prolaz, na kojima je s jedne strane rezanje desne strane i, s druge strane, lijeva strana vanjske cijevi.

1. Svaki od dijelova baterije ima prolazni otvor za prolaz vode, koji također, s jedne strane, rezane u desnu stranu, a s druge strane - lijevom rukom.

1. Prije montaže baterije, trebate postaviti susjedne dijelove nasuprot jedni druge, stavljajući ih na ravnu tvrdu površinu okrenutu prema dolje.
2. Pripremite dva matica, stavite ih na jednu brtvenu brtvu, a zatim ih ručno pritegnite u gornje i donje otvore jednog od odjeljaka 1-1,5 okretaja, obraćajući pažnju na ispravan smjer konca.
3. Navojne rupe vodovodne cijevi drugog dijela trebaju biti poravnate s navojem dijelova matica, tako da, koliko god je to moguće, omotajte ih u oba dijela ručno, istodobno, bez puno napora.

1. Provjerite jesu li dijelovi radijatora međusobno u ravnini i pravilnom smjeru navoja, naizmjenično, s jednakom silom, zategnite oba vijka pomoću posebnog ključa radijatora.

Savjet! Moderni radijatori za grijanje imaju otvore za otvaranje i izlaznu šupljinu s promjerom od 1 ", a dovodne cijevi u kući mogu imati različitu veličinu, na primjer, 1/2" ili 3/4 ". Da bi im se pridružio, prije instaliranja morate kupiti posebnu instalacijsku komplet za postojeći promjer cijevi.

U pravilu, sastoji se od dva ili četiri zidna nosača s klinovima na betonu ili ciglu, dva adaptera s desnom rukom, dva adaptera s lijevom nitom, jedan vijčani poklopac i jedan ventil za odzračivanje zraka. Također se odvojeno treba kupiti kuglasti ventili i klinovi za zatvaranje američkih.

Tehnološke značajke instalacije

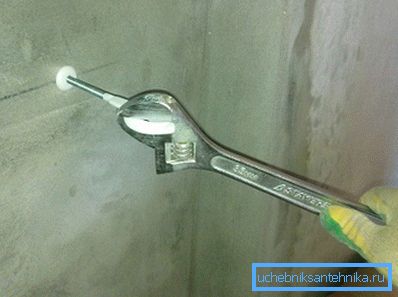

Samostalna ugradnja bimetalnih radijatora na zid izvodi se pomoću standardnih nosača pričvršćenja, a spajanje na cijevi sustava grijanja vrši se pomoću posebne matice za zatvaranje, takozvane američke.

1. Prije postavljanja novih radijatora u postojeći sustav grijanja potrebno je temeljito ispiranje starih komunikacija radi uklanjanja otpadaka, hrđe i taloga soli i vapna s unutarnje površine cijevi.
2. Na kraju cijevi za opskrbu vodom sustava grijanja, izrežite niti na kojima morate navijati mesing ili brončane čepove.

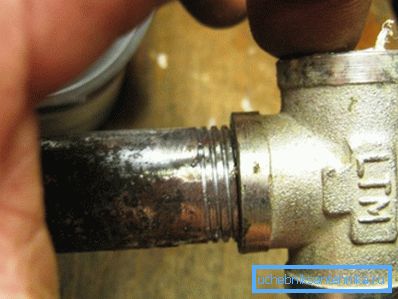

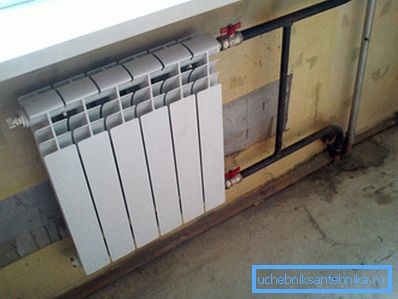

1. Za ugradnju slavina za kuglanje u izravne izlazne cijevi i spajanje T-oblika ulaznih i povratnih cijevi jedna s drugom s segmentom cijevi tako da se dobije zaobilazni cjevovod ili drugim riječima zaobilaznica.
2. U ulaznim i izlaznim otvorima hladnjaka ugradite adapteri potrebne veličine, unutar kojih se omotajte navojni konektor američke matice.

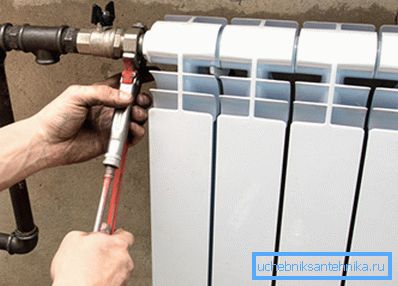

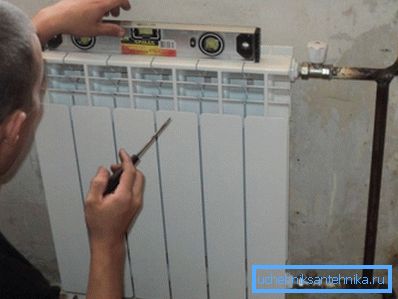

1. Nakon toga, potrebno je fiksirati radijator na zid pomoću nosača iz montažnog pribora, a zatim spojiti otvore za zatvaranje američkih usisnih i izlaznih sapnica na kuglične ventile za dovodne i povratne cijevi sustava grijanja.

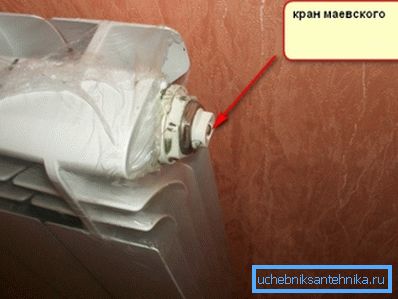

1. Na slijepom kraju gornjeg razvodnika svakog uređaja za grijanje, postavite automatski ili ručni ventil za ispuštanje zraka iz sustava, koji se također naziva i slavina Mayevskog.

1. Radi lakšeg korištenja, umjesto gornje slavine, s vlastitim rukama možete ugraditi mehanički termostat koji vam omogućuje automatsko održavanje zadane temperature radijatora.

1. Po završetku instalacije, ispitajte sustav pri povišenom radnom pritisku, zbog propuštanja i propuštanja navojnih spojeva.

Savjet! Za brtvljenje svih navojnih spojeva, preporuča se koristiti posebnu fluoroplastičnu brtvenu traku (FUM), koju treba staviti u tanak sloj na navoj, počevši od kraja cijevi, uz niti.

zaključak

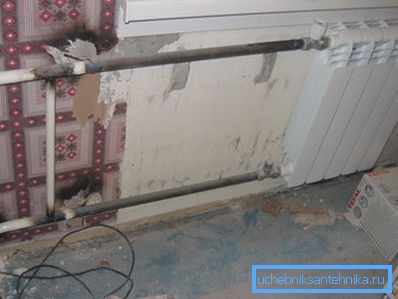

Konačno, valja napomenuti da je uporaba bimetalnih radijatora jednako učinkovita i u autonomnim i centraliziranim sustavima grijanja, međutim, u slučaju centraliziranog grijanja stambenog prostora, samo se mogu koristiti čelične cijevi za povezivanje bimetalnih radijatora, jer tijekom planiranih testova vrlo visok pritisak za kratko vrijeme.

Više informacija možete dobiti gledanjem videozapisa na kraju ovog članka ili proučavanjem sličnih materijala u ovom odjeljku na našoj web stranici.
