Izbor grijaćih radijatora: kriteriji odabira koji su

Pokušat ćemo vam reći kako odabrati radijator. Rezervirat ćemo da će to biti samo opći pregled, a ne određena indikacija, budući da je ovo prilično pojedinačna stvar.

Ipak, vi sami možete odrediti što odaberete, ako zamijenite značajke tehničkih uvjeta vašeg doma pod određenim kriterijima. Osim toga, bit će pitanje ne samo materijala iz kojih se izrađuju uređaji za grijanje, već i njihove snage i proračuna, ali tematski video isječak će učvrstiti vaše znanje.

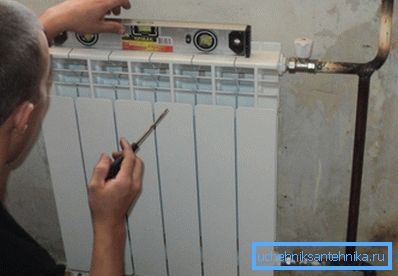

Instalacija radijatora

Radijatori. izbor

Napomena. Pri odabiru radijatora za kuću ili stan morate razmatrati nekoliko kriterija. Prvo, to je njegov radni tlak i procijenjeni tlak u sustavu, drugo, materijal proizvodnje za kompatibilnost s rashladnim sredstvom, treće, njegova vrijednost u odnosu na volumen prostorije i, četvrto, estetski izgled.

Lijevano željezo

Lijevano željezo

Na vrhu fotografije vidite bolno poznate, osobito starije generacije, koje su uspjele živjeti u SSSR-u, akumulatora od lijevanog željeza, čije se proizvodnja nije zaustavila do sada, osim toga, konture takvih uređaja u potpunosti opravdavaju. Glavna prednost takvog uređaja može se nazvati njegova kompatibilnost s bilo kojim rashladnim sredstvom, a snaga sivog željeza ne uzrokuje pritužbe.

U stambenim zgradama Hruščovog doba još uvijek postoje radijatori u nekim apartmanima koji su instalirani tijekom izgradnje kuće! To se može činiti nevjerojatnim, ali to je točno - moji susjedi nisu popravili grijanje 52 godine (kuća je sagrađena 1963.), a za to vrijeme propuštanja samo na cijevi!

Naravno, to ne znači da bi od lijevanog željeza trebalo trajati tako dugo - postoje mnogi slučajevi kada se tijekom 10-20 godina pojave propuštanja, iako je uputa obično jamči 30 godina životnog vijeka. Ali takvi kvarovi mogu se pojaviti ne zbog lošeg stanja lijevanog željeza, već zbog slabe kvalitete montaže dijelova - u pravilu se materijal ne pojavljuje.

Prateći dokumenti ukazuju na radni tlak - ovisno o debljini stijenke može biti od 9 do 12 atmosfera, iako ispitivanje tlaka (test) doseže 14-16 atmosfere, instrumenti mogu biti jednokanalni i dvokanalni.

Lijevano željezo ima jednu osobitost - dugo zadržava toplinu, što je vrlo pogodno za centralizirano grijanje, ali nije sasvim prikladno za autonomiju jer nije lako zagrijati debeli zid. Osim toga, u takvim odjeljcima postoji vrlo visoka potrošnja vode, koja opet zahtijeva energetske resurse. Težina jednog dijela, ovisno o veličini uređaja može biti od 3,5 kg do 7,1 kg.

čelik

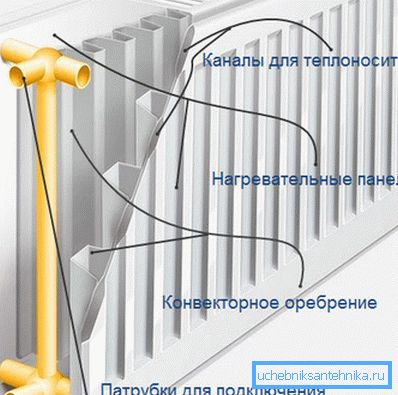

Vrsta ploče

Čelični radijatori grijanja vjerojatno su najniža cijena svih sličnih uređaja, ali to uopće ne ukazuje na neuspjeh dizajna - samo materijal i proizvodnja su mnogo jeftinije.

Ako govorimo o pločama, oni mogu biti jedan, dva ili tri komada, ali svaki se sastoji od dva profila, koji imaju utisnute kanale za tekućinu i zavarene su zajedno valjkom zavarivanjem. Takvi su dijelovi međusobno povezani vezama, što se vidi na gornjoj slici.

Ovisno o tome koliko je panela sastavljen od uređaja, prate ga dodatni elementi za optimizaciju konvekcije zraka.

Unesite brojeve

Objašnjenja za fotografiju:

  • 10 - jedna ploča, bez konvektora i obloga;
  • 11 - jedan red bez rešetke, s konvektorom;
  • 20 - dvostruki red, sa zračnim konveksnim rešetkom, bez konvektora;
  • 21 - dvostruki red, konvektivne peraje, kućište;
  • 22 - dvostruki red, dvije konvektivne peraje, kućište;
  • 30 - tri reda, konvektivno finning je odsutan, krevetić na vrhu;
  • 33 - tri reda, tri konvektivne peraje; pokriti.

Napomena. Učinkovitost prijenosa topline takvih radijatora, koja su prikazana gore, ovisi o sposobnosti da se više ili manje konvekira zrak. Vrste br. 10 i br. 11 daju toplinsku energiju samo od zida, pa su najslabiji.

Zbog jeftinosti takvih uređaja, njihove male veličine i jednostavnosti instalacije, imamo prednost u privatnom sektoru. Radni tlak gore opisanih uređaja, ovisno o proizvođaču, iznosi od 8 do 10 atm.

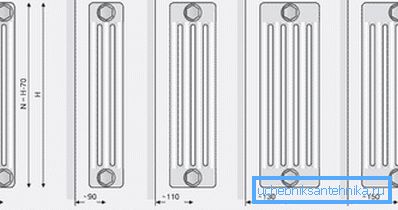

Radijatori cijevi od čelika

Cijevni uređaji izrađeni od čelika mnogo su skuplji i složenije u dizajnu - izgledaju vrlo slično radijatorima od lijevanog željeza koji su poznati mnogima, no oni se zagrijavaju puno brže, a ne manje od radnog tlaka - najmanje 12 atmospheres i 16 atmospheres at pressure test. Glavni problem takvih grijača je njihova vrlo visoka cijena - domaći uređaj košta više od uvezenog bimetalnog.

aluminijum

Aluminijski radijatori

Glavna prednost aluminija kao metala u ovom slučaju je njegov visoki prijenos topline i niska težina, ali ne sve je tako jednostavno - oni su napravljeni od legura. Jedna od metoda proizvodnje je metoda lijevanja, gdje se dodaje 12% silicija - legura nazvanu silumin.

Takav uređaj ima dovoljno debele zidove i sposoban je izdržati radni tlak od 6 do 16 atm.

Drugi način je ekstruzija, tj. Odvojeni, vertikalni dijelovi uređaja izrađeni su ekstrudiranjem aluminijuma, ali kolektor je izbačen iz istog silumina, iako se u nekim slučajevima također proizvodi ekstruzijom. Nakon toga, svi dijelovi su pritisnuti zajedno.

No, i lijevani i ekstruzijski radijatori nisu osobito visoke kvalitete - oni mogu strujati na zglobovima i toplina od njih nije ravnomjerno raspodijeljena.

Potpuno drugačije linije su anodizirane baterije, za čiju proizvodnju se koristi pročišćeni aluminij od najkvalitetnijih - anodna oksidacija se vrši tijekom proizvodnog procesa, koji mijenja strukturu metala, nakon čega se ne boji korozije.

Spojevi se koriste za povezivanje sekcija, a njihova prednja strana je vrlo glatka, a izlaz topline jednak je i visok. Osim toga, postoji vrlo visok radni tlak i, ovisno o modifikaciji, može doseći 50-70 atmosfera, ali je cijena takvih grijača vrlo visoka.

Napomena. Aluminijski uređaji (osim za anode) trebaju se koristiti samo u neovisnim sustavima grijanja. Osim toga, antikorozivni aditivi moraju biti dodani rashladnoj tekućini.

dvometalan

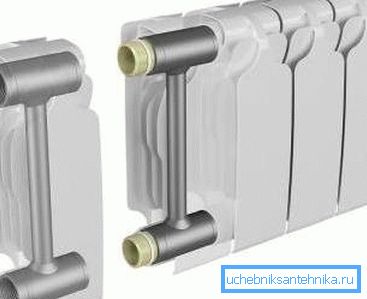

Dizajn bimetalnog radijatora

Odmah treba reći da postoji bimetal i polibimetal, što utječe na tehničke karakteristike radijatora. Svatko, naravno, razumije da sam koncept podrazumijeva povezivanje dvaju metala na razini adhezije, bez taljenja.

Zavarena čelična jezgra pod visokim pritiskom se izlijeva aluminijem - kao rezultat toga, rashladna tekućina kontaktira samo čelik (opasnost od korozije nestaje), a aluminijska košulja služi kao izvrstan dirigent topline, stvarajući, osim toga, dobar estetski izgled.

Također, jezgra u nekim slučajevima može biti izrađena od bakra - odabir grijaćeg radijatora za autonomne sustave uz dodavanje antifriza u koru čelika rashladne tekućine. Ova je opcija najoptimalnije rješenje.

U polibimetalnim radijatorima, jezgra se sastoji od dva metala - čelika i aluminija, gdje su vertikalni kanali izrađeni od čelika, a horizontalno - aluminij. Ova kombinacija dovodi do povećanja prijenosa topline, ali, istodobno, alkalije u vrućoj vodi (posebno u centraliziranom zagrijavanju) uzrokovat će aluminijsku koroziju. Osim toga, različita fizička svojstva Al i Fe kada se zagrijavaju mogu dovesti do pomicanja kanala.

Bimetalni grijači mogu biti presjeka ili monolitni, ali se jasno razlikuju u tehničkim pokazateljima:

Vrsta radijatora život Radni tlak Toplinska snaga
monolitan 50 godina 100 bara 100-200Vt
sekcijska 20-25 godina 20-35 bar 100-200Vt

Usporedna tablica

Takvi radijatori su prikladni za autonomno i centralno grijanje, ali u potonjem slučaju (osobito u visokim zgradama) ovo je pravi lijek, gdje tlak u sustavu može ponekad doseći 9-12 atmosfere, a voda se ne čisti tamo i nosi su razni aktivni elementi opasni za obojenih metala.

Izračun snage

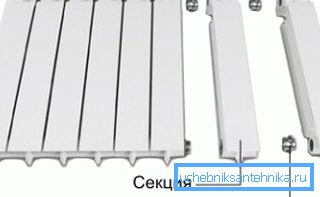

Montažni dio
  • Sada vidimo kako izračunati potrebnu snagu radijatora na podu, ako stropovi ne prelaze standardnu ​​visinu od 240-260 cm, a ovdje za jedan kvadratni metar prema SNiP 2.04.05-91 * trebate 100W toplinske energije. Na primjer, uzmimo sobu od 3,55,5 m, što znači da će nam trebati 3,5 * 5.5 * 100 = 1925W ili 1,925kW i moramo odabrati uređaj za grijanje za tu vrijednost.
  • Ako odaberete radijator ploče, samo trebate obratiti pažnju na njegovu snagu i uzeti jedan ili dva uređaja tako da je količina najmanje 2 kW (uvijek zaokružena), ali u slučaju odjeljaka, samo trebate izračunati njihovu ukupnu snagu. Uzmite, na primjer, bimetal, gdje prosječni dio snage doseže 170 W ili 0,17 kW, i izračunajte broj komada za isto područje. 1,925 / 0,17? 11,35, trebat će vam 12 sekcija.
  • I kako izabrati grijanje radijator, ako soba s visokim stropovima - ovdje, prema istom SNiP, norma je 41W / m3. Uzmite sobu s istim područjem, ali sa stropovima od 3m, to znači da će potrebna snaga biti 3.5 * 5.5 * 3 * 41 = 2367.25W, a zatim 2367.25 / 170? 13.9, što znači da će vam trebati 14 odjeljaka koji mogu se sastaviti u jednom ili dva uređaja.

zaključak

Ako želite instalirati grijanje u svojoj kući vlastitim rukama, tada prilikom odabira i izračuna snage radijatora uvijek trebate uzeti u obzir gubitak topline koji se javlja s velikim brojem prozora, s nacrtima, s čestom ventilacijom i tako dalje. Stoga, ovisno o mogućnosti gubitka topline, uvijek dodajte primljenu snagu 100-200 W ili samo jedan dio. Sretno!
