Izbor i polaganje cijevi za podno grijanje: značajke

Suvremeni analitičari predviđaju povećanje tarifa za električnu energiju u bliskoj budućnosti. Dakle, cijena će se povećati ne samo za korištenje električnih aparata, već i za grijanje prostora. U vezi s takvim predviđanjima, potraga za najisplativijom metodom kućnog grijanja postaje sve važnija.

Osim jeftinosti, želim i da ovaj sustav ne nadilazi estetsku privlačnost, zadržavajući uobičajenu udobnost u kući. Jedno od najčešćih rješenja koja zadovoljavaju ove zahtjeve je ugradnja "toplih podova" u kuću. Dizajn polipropilenskih materijala u vodi pokazao se kao najisplativiji uređaj za grijanje.

Značajke različitih vrsta sustava

Prednosti postavljanja sustava "toplog poda" mogu biti cijenjene od strane svakoga tko je barem malo upoznat s osnovama fizike.

Danas, ovisno o vrsti rashladne tekućine, postoje dvije vrste sličnih struktura:

1. voda;
2. Električni.

Obratite pažnju! Princip djelovanja u prvom i drugom slučaju vrlo je sličan. Pod površinom podnih cijevi ili specijaliziranih kabela, koji će ga zagrijati, a iz zagrijane površine toplinski zrak će se podići na strop.

Obično je ova vrsta konstrukcije ugrađena u kuhinju ili u kupaonici, a za njih je postavljena keramička pločica, zahvaljujući izvrsnim parametrima toplinske vodljivosti. Naravno, toplinski kat nije teško opremiti u bilo kojoj drugoj sobi, ali ovisno o odabranoj podlozi, učinkovitost njenog rada također će se smanjiti.

Da biste instalirali ili odabrali cijevi za takav sustav vlastitim rukama, morate imati barem najmanje znanja o svojim tehničkim karakteristikama.

Obratite pažnju! Proizvođači često spominju sve prednosti predloženog proizvoda, čuvajući svoje nedostatke, ali kako bi se napravio pravi izbor, potrebno je upoznati sa punom slikom parametara, pogotovo jer je cijena takvog sustava prilično visoka.

Glavni parametri vodenog poda

Cijev koja se koristi za stvaranje "toplih podova" je ekološki sigurna i ekonomična, no kako bi se polagala, potrebna je dodatna oprema i pripremna gradnja koja može znatno povećati troškove (pročitajte i članak Čelični cijevni pravci - tehnički podaci i regulatorni zahtjevi).

Polaganje cijevi zgušnjava pod za oko 10-15 cm. Također ćete provesti neko vrijeme na testiranje i početak. Ali, u svakom slučaju, dobiti grijanje, koji po iznosu potrošene električne energije će biti mnogo više ekonomično.

prednosti

Prednosti takvih struktura uključuju:

• Ravnomjerno zagrijavanje cijele površine, čak i ako odaberete cijev za toplom podu, zaustavite se na bakru;
• Puni uređaji za maskiranje;
• Sposobnost zagrijavanja velikih površina uz nisku cijenu;
• Rad sklopa nije povezan s različitim vrstama zračenja štetnih za zdravlje;
• Troškovi instalacije su jednokratni, zbog nedostatka potrebe za održavanjem sustava;
• Nema troškova održavanja.

mane

Uz prednosti, takvi sustavi imaju neke nedostatke:

• Potreba za kupnjom pumpe za vodu;
• Složenost postupka ugradnje pri polipropilenskim cijevima;
• Problemi s smanjenjem tlaka u tornju grijanja;
• Poteškoće u otkrivanju curenja kruga nakon završnog rada.

Ugradnja vodenog poda

U ovoj vrsti sustava za grijanje vode, glavni grijaći element je termoizolirana betonska ploča. Unutar ove ploče nalaze se izgrađene cijevi za izgradnju, kroz koje kruži vruća rashladna tekućina.

Kratka uputa za ugradnju takvih sustava sastoji se od sljedećih koraka:

1. Na podu se stvara idealno ravna estriha od cementnog pijeska;
2. Na estrihu duž zida postavlja se toplinska izolacija podova s ​​aluminijskim filmom, koji će spriječiti gubitak topline;
3. Pomoću specijaliziranih pričvrsnih cijevi cijev se postavlja na termoizolacijsku podlogu prema načinu na koji je određen izgled cijevi grijane podnice;
4. Stvorena kontura je ispunjena cementom;
5. Podovi su položeni na suhi cement.

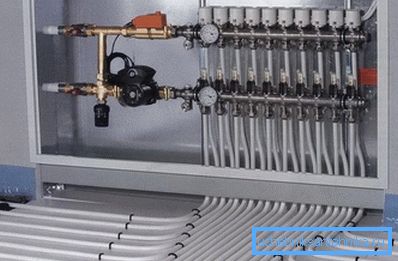

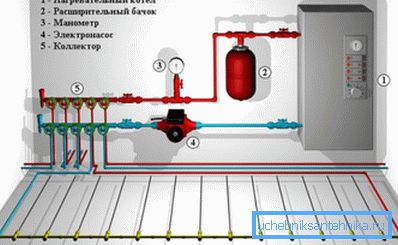

Obratite pažnju! Da bi stvoreni sustav ispravno funkcionirao, potrebno je nabaviti i instalirati opremu koja će kontrolirati protok rashladnog sredstva u cijev.

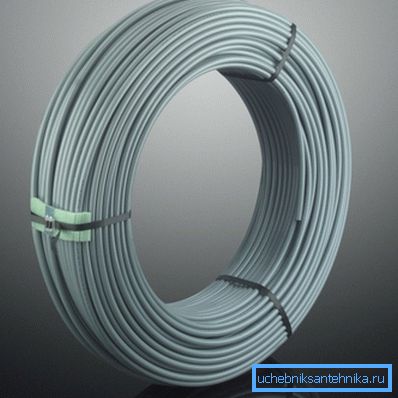

Kako odabrati cijev

Za izradu takvih sustava koristite sljedeće vrste cijevi:

• polibuten;
• čelika;
• metalni i plastični;
• bakar;
• Polipropilen.

Normativna dokumentacija zabranjuje upotrebu materijala obojenih metala za stvaranje takvih sustava, budući da proizvodi za šivanje ne mogu biti zidani u zidovima i podovima.

Visoki zahtjevi za cijevi se primjenjuju zbog činjenice da je nakon polaganja struktura izlivena betonom, a sve štete će morati probiti cement. Za izradu "toplog poda" koriste se specijalizirani materijali, a ne one cijevi koje se koriste za instalaciju tople i hladne vode.

Vijeće. Najprikladniji su materijali promjera 16 do 18 mm. Odabir takvih proizvoda možete lagano povećati debljinu poda, a za dovoljnu hidrauliku ne trebate kupiti dodatnu opremu.

Materijali trebaju imati sljedeće parametre:

• Opstrukcija oksidacijske difuzije;
• Koeficijent linearne ekspanzije 0,025 Mm / mK ili manje;
• Toplinska vodljivost - 0,43 W / mK.

Obratite pažnju! Za stvaranje sustava u jednoj prostoriji, potrebno je kupiti jedan cjeloviti komad, čije operativno razdoblje mora biti jednako životnom vijeku samog objekta.

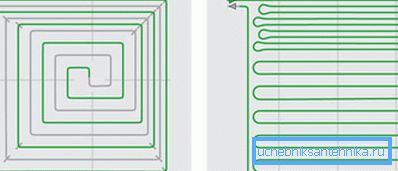

Postavljanje cijevi za ovu vrstu grijanja može se provesti sljedećim metodama:

1. Spiralna ili puž;
2. Cik-cak;
3. Obje metode.

Pri postavljanju na različite načine, troškovi će biti jednaki, ali učinkovitost takvih sustava bit će različita.

Obratite pažnju! Potrošnja cijevi na toplom podu izravno ovisi ne samo o prostoru prostorije, već io površinskoj padini.

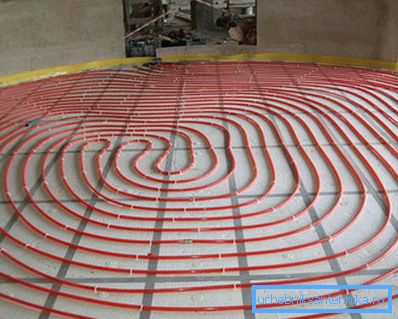

Spiralni stil

U ovom slučaju cijevi s različitim vrstama strujama međusobno se izmjenjuju - vruća cijev je u susjedstvu hladnijeg dijela kruga.

Ovaj oblik polaganja pruža najjednostavniju raspodjelu topline. U apartmanima se obično koristi.

Vijeće. Puž nije prikladan za sobu, pod čijim se podom nalazi padina.

Polaganje zigzaga

U ovom načinu polaganja treba pripremiti za činjenicu da će pod biti vrući na vanjskom zidu, i prevladavanje udaljenosti, to će biti hlađen duboko u sobi. Kako bi se osigurala ujednačenost grijanja, bit će potrebno kupiti dodatne crpke koje stvaraju veću brzinu kretanja rashladnog sredstva.

Prostor cijevi

Izračunava se udaljenost između cijevi podnog grijanja, koje se naziva i visina cijevi podnog grijanja, ovisno o namjeni prostorije. Što je manji cijevni polo aj pri toplom podu, to će se površina ugrijati.

U tom slučaju, toplina se rasprostire na radijusu, stoga, za najučinkovitije grijanje, treba paziti da se ti radijatori ne preklapaju.

Vijeće. Polaganje treba obaviti na kvadratnim oznakama koje su prisutne na izolatoru.

Neke značajke dizajna

Zapravo, proces izrade takvih grijaćih struktura nije tako jednostavan.

Da biste pravilno izračunali cijev na toplom podu, morate uzeti u obzir brojne čimbenike kao što su:

1. Željena temperatura;
2. Namjena prostorije;
3. Parametri korištenih materijala itd.

Obratite pažnju! Dizajn takvih sustava izrađuje se danas uz pomoć specijaliziranih računalnih programa. Pomoću ovog softvera možete odrediti ne samo količinu materijala i opreme, već i maksimalnu duljinu cijevi za grijani pod.

Zahtjevi za instalaciju

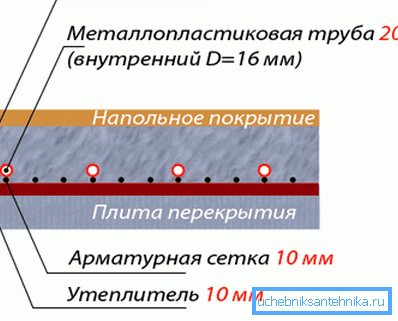

Rad na postavljanju "toplog poda" moguć je tek nakon dovršenja potrebnih pripremnih radova. Debljina stvorenog poda će biti oko 10-13 cm.

Stoga je potrebno podnijeti zahtjev za dostupnost od najmanje 70 mm pod ovom konstrukcijom Inače se treba povećati debljina grijane podnice.

Ako se instalacija kruga grijanja provede u kupaonici, dizajn će prisiliti podići podu ove prostorije na višu razinu. Ako ne uzmete u obzir tu činjenicu, onda u slučaju nužde, voda iz ove prostorije izlazi u sobe.

Ako je pod sobi u blizini zemlje, treba osigurati da je dobro izolirana. Ako se bitumen koristi za vodonepropusnost, podložak od polietilena ili kartona treba biti postavljen ispod toplinskog izolata.

Mješavina cementa i pijeska mora imati savršeno ravnu površinu. Dopuštena količina nepravilnosti je samo 1 cm.

Na mjestima gdje su prisutne visinske razlike, cijev može dobiti zakrivljen oblik koji pridonosi formiranju zračnog jastuka u sustavu koji sprječava cirkulaciju rashladnog sredstva.

U zaključku

Nakon što je napravio izbor u korist vode podno grijanje, možete jamčiti svoje kuće toplinu i udobnost. Osim toga, ekološki dizajn neće imati štetan učinak na vaše zdravlje i zdravlje vašeg domaćinstva (vidi i članak Vodeni i plinski cijev i njegove značajke).

I video u ovom članku će vam otkriti još tajne instalacije ove vrste kruga grijanja i suptilnosti izbora cijevi.
