Izbor radijatora: vrste, proračun za lijevano željezo i

05-04-2018
Grijanje

Stanovnici apartmana u visokim zgradama mogli su ustanoviti da je u nekim sobama topliji, au nekim sobama zimi je hladniji. Uzrok ove pojave ne smije biti zrak u cijevima ili nečistoće u prazninama, ali banalna nestašica dijelova za grijanje ili ugradnju na štetu toplote ekskluzivnih dizajnerskih grijača nedovoljne snage. Danas vodimo izbor grijaćeg radijatora u smislu područja, snage i drugih ključnih pokazatelja, tako da su apartmani topli.

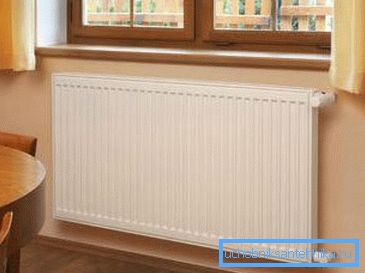

Izračun se obavlja na bilo kojoj vrsti grijača.

Što vrijedi i kako

Postoji čitav niz značajki i faktora korekcije koji vam omogućuju izračunavanje potrebnog broja dijelova radijatora ili za pravilan odabir ploča.

Danas ćemo razmotriti:

  • Vrste baterija, deklarirane značajke dizanja grijača;
  • Izračun broja sekcija po površini;
  • Izračun snage kotla za privatnu kuću.

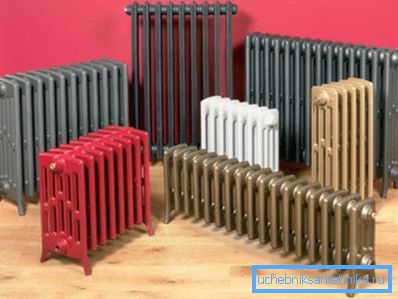

Ispravna izvedba dijelova je topla u kući.

Za informacije! Stanovnici privatnih kuća prisiljeni su brinuti se o vlastitom udobnom životu pa će im biti zanimljivo osloniti se ne samo na baterije, već i na izvor topline.

Počnimo s prikazima

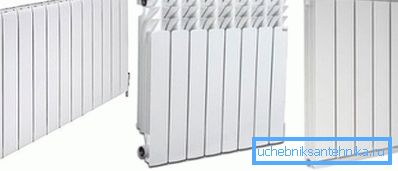

U apartmanima nisu prikladni svi tipovi radijatora.

Moderno tržište obiluje grijačima od četiri glavne vrste:

  • Lijevano željezo - unatoč njihovim nedostacima, oni zauzimaju svoju nišu i ostaju vrlo popularni u naše vrijeme;
  • aluminijum - svjetlo, moderno, dovoljno moćno;
  • dvometalan - glavni konkurent od lijevanog željeza, ali u smislu kvalitete cijena, lošije od analoga od lijevanog željeza upravo u cjenovnoj politici;
  • čelik - izvrsni grijači ploče, brzo se zagrijavaju i brzo otpuštaju toplinu, dokazuju se u privatnom sektoru.

I prije nastavka objašnjenja o toj temi, pogledajmo drugu tablicu

Tip grijača Snaga W / sekcija Tlak koji održava ATM
Lijevano željezo 80-150 10-15
aluminijum 190 16
dvometalan 200 35
čelik 450-5700 6-9

Stol je vrlo informativan. Prema njemu, već je moguće isključiti jedan radijator iz instalacije u stambenoj zgradi s centralnim grijanjem. Ovo je čelični grijač. Prenaponski pritisci u mreži mogu jednostavno slomiti njegovu strukturu.

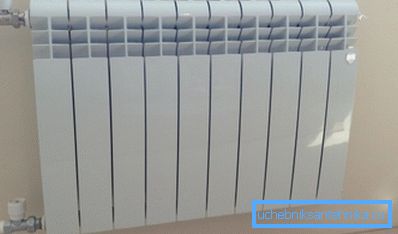

Fotografija vrijednog natjecatelja za lijevane dijelove željeza.

Preporuke! Prema navedenim karakteristikama jasno je da aluminijski radijator savršeno zamjenjuje teški lijevano željezo u stanu. To je istina. Postoji jedan vrlo alarmantan trenutak: aluminij vrlo slabo prenosi razne aditiva kiseline u rashladnu tekućinu, deformira se brže od tlakova u mreži jer je vrlo mekan. Istim načelom, ne preporučuje se korištenje radijatora s bakrenim cijevima ili aluminijskim bakrenim radijatorima u centralnom sustavu grijanja.

A onda nam treba samo dokazano lijevanog željeza i bimetalnih radijatora, izvršit ćemo daljnje izračune na njima.

Izračunavanje lijevanog željeza

Ovi se izračuni provode za cijelu kuću korištenjem različitih faktora korekcije za apartmane u kutu, unutarnje, prvi i zadnji. Također u proračunu uzima u obzir prisustvo prozora, vrata, debljine podova i tako dalje.

Ne trebamo ovo za samoanalizu. Postoji dokazana formula koja vam omogućuje da napravite izračun vlastitim rukama i ne pogriješite. Ovdje je:

Zbroj odjeljaka = (ukupna površina prostorije / deklarirana snaga sekcije) * 100.

Sad ćemo razumjeti:

  • Ukupna površina prostorije izračunava se prema zakonima matematike po proizvodu duljine i širine prostorije, izračunata u kvadratnim metrima;
  • Odjeljak Power možete pogledati u tablici. Za lijevanog željeza, bolje je provjeriti kod prodavatelja, jer ste vidjeli moguće fluktuacije, ovisi o konfiguraciji samog dijela;
  • Koeficijent 100 dolazi iz eksperimentalne prakse. To je dokazano, a mi ga uzimamo kao aksiom da je za grijanje 1 četvornih metara kućišta sa stropovima do 3 metra, 100 vata od termalnog elementa je dovoljno.

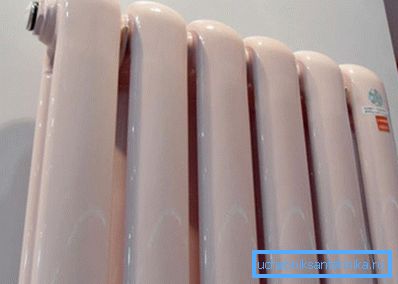

Lijevano željezo uopće nije loše.

Radi jasnoće izračunat ćemo potrebni broj odjeljaka radijatora za lijevanog željeza za grijanje prostorije od 16 kvadrata. Dobivamo 16 * 100/150 = 10,67. U ovom slučaju, koristili smo maksimalnu moguću snagu proizvoda od lijevanog željeza. I zaokruživanje je uvijek u velikoj mjeri, čak i ako imate 10,1 komada, još uvijek imamo 11 sekcija.

Savjet! Za kutne prostorije ili sobe s dva vanjska stana uvodi se dodatni faktor od 1.2. Radi jasnoće, isti uvjeti, ali soba je kutna, povećat ćemo rezultat za 1,2 puta - rezultat je 12,8 - 13 komada.

I natjecatelj?

U prethodnim smo odjeljcima spomenuli pristojnu konkurenciju radijatorima od lijevanog željeza u obliku bimetalnih grijača. Prema njima, izračun je napravljen, ali prvo mjesto nije područje, već obujam prostorije. Formula je sljedeća:

Broj sekcija = količina topline / snage jednog odjeljka.

objasniti

  • Novi pokazatelj količine topline je produkt volumena prostorije koja treba grijati i specifičnu energiju potrebnu za ovu aktivnost;
  • Specifična energija se uzima kao 40 W za redovnu sobu i 50 W za kutnu sobu;
  • Možete sami izračunati volumen sobe, ovdje je uputstvo nepotrebno.

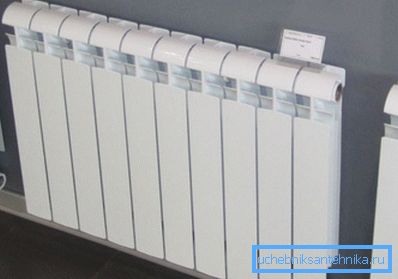

Izračun tih radijatora će imati drugačiju formulu.

Izračunamo broj bimetalnih dijelova radijatora za grijanje prostorije od 16 kvadrata. Napravit ćemo izračun na stropu na 2,70, dobivamo - 8,64, odnosno 9 sekcija, za kutnu sobu - 10,8-11 dijelova. Ako želite, možete računati.

A o kotlovima

Nismo zaboravili na vlasnike kuća privatnog sektora. Navodimo formulu za izračunavanje snage kotlova. To je kako slijedi: W kotla = S * W / 10. Ovdje se ukupna površina vaše kuće množi nazivnom snagom (raspravlja se niže) i podijeli s 10.

Sada o procijenjenom kapacitetu:

  • Za sjeverni teren - do 2,0 kW;
  • Za područja središta - do 1,5 kW;
  • Za jug - do 0,9 kW.

Izrađujte proračune, sve zaokružite. Tu je energetski koridor od 1,5 do 2 kW, uzmite 2. Ispalo je da imate 7.1 sekcije - uzmite 8.

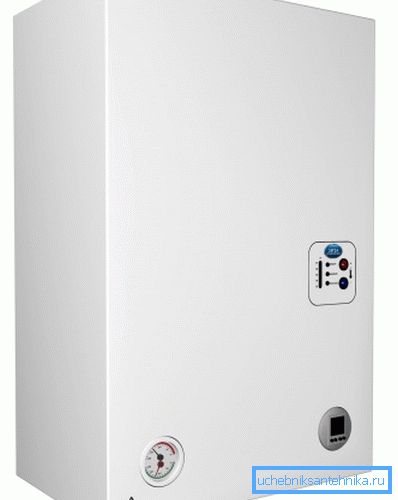

Svaki pojedini slučaj ima svoje nijanse.

Tada će cijeli proračun za kotlovnicu za kuću u centru zemlje od 100 četvornih metara izgledati poput ove 1.5x100 / 10 = 15 kW.

U zaključku

Procijenjene brojke su važne, ovisi o pravilnom izboru broja grijalica, udobnom stanu u stanu. Izračunata tema će nastaviti videozapis u ovom članku. Konačno, još jedna bilješka.

Za svoje podatke! Prisutnost ispravno odabranih radijatora neće vas zaštititi od neprilika u sustavu. Kako bi se osjećali ugodno u svim situacijama, napravite izbor radijator ulja kao alternativni izvor topline. Uređaj se može nositi s energijom više sile.
