Izmjenjivač topline za grijanje vode za kućanstvo

Uobičajeni rad svakog sustava grijanja ovisi o izmjenjivaču topline, posebnom uređaju u kojem se toplinska energija prenosi na rashladnu tekućinu. Za grijanje kod kuće, možete koristiti ne samo industrijski dizajn, ali i sami napravili. U potonjem slučaju, generator topline obično je pećnica od opeke. U nastavku ćete naučiti glavne funkcije uređaja, njegov utjecaj na grijanje u kući, kako ga možete sami izraditi i spojiti prema shemi.

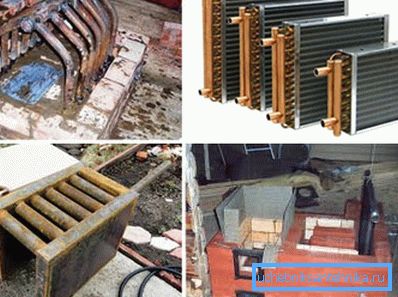

Samostalni i industrijski izmjenjivači topline za grijanje

Funkcionalne značajke izmjenjivača topline

Sustavi grijanja za privatnu kuću ili stan koriste površinske uređaje kada se toplinska energija prenosi u rashladnu tekućinu kroz metalne zidove opreme.

Ovo se načelo najviše provodi u dizajnu kotlova na kruta goriva, plin ili električno grijanje:

  1. Kružna voda ili antifriz uz savijene cijevi koje se nalaze unutar grijalice, grijanje gorivom.
  2. Nakon toga, grijana rashladna tekućina prolazi kroz cjevovod kruga grijanja, a hlađena voda iz akumulatora počinje teći u izmjenjivač topline..

Vjerojatno, mnogi od nas primijetili smo da je uz pomoć obične opeke pećnica nije moguće ravnomjerno zagrijati kuću, u kojoj sobe nisu dolazile u dodir sa svojim "grubim". Rješenje problema može biti instaliran izmjenjivač topline koji će ga pretvoriti u kotao za grijanje vode.

Štednjak na ciglu s izmjenjivačem topline

Njegov oblik i veličina trebali bi se uklopiti u dimenzije peći. Potrebno je spojiti cjevovode i radijatore na uređaj, a zatim napuniti sustav hladnom vodom ili antifrizom. Nakon što instalirate baterije u prostorije daleko od peći, moći ćete učinkovito grijati u kući.

vrste

  1. Najčešći izmjenjivači topline vode i zraka. Prve su praktičnije, jer tekućina toplije prenosi toplinu od zraka.
  2. Tu je i sličan uređaj sličan spremniku, koji je instaliran izvan dimnjaka.

Savjet: industrijski sustavi grijanja za prodaju u trgovačkim lancima već su opremljeni izmjenjivačima topline. Njihov dizajn je dizajniran za učinkovito zagrijavanje rashladnog sredstva.

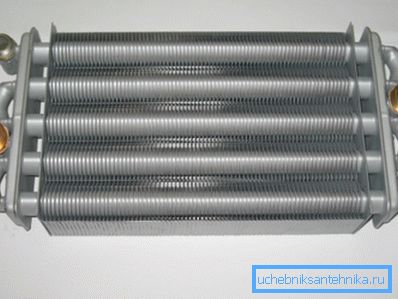

Industrijska inačica izmjenjivača topline

Često u tvornici, takvi uređaji izrađeni su od bakra. Cijev podsjeća na zavojnicu koja ima mnoštvo ploča poprečno na savijanje, zbog čega se osigurava veliko područje izmjene topline.

Napravite kod kuće takvu opciju bi bilo prilično problematično. Stoga je bolje odabrati jednostavniji model.

Izmjenjivači topline za ljetne vikendice najčešće su izrađeni od čeličnih cijevi.

Kako funkcionira sustav

Načelo rada izmjenjivača topline, i to nije bitno - tvornica ili samostalno, isto. Generator topline (kotao ili štednjak) prenosi energiju od korištenja goriva do njega, nakon čega ga rashladno sredstvo prenosi cjevovodima u sve prostorije.

Ovim načinom grijanja moguće je ravnomjerno raspodijeliti toplinu u cijeloj zgradi. Također je važno da se prostorije znatno brže zagrijavaju, smanjujući troškove energije.

Grijanje na štednjak u privatnoj kući može se poboljšati na dva načina:

  • postaviti novu peć pod određenu veličinu izmjenjivača topline;
  • stavite svoj uređaj u postojeći uređaj za grijanje, izrađen prema veličini komore za gorivo.
Industrijska grijana peć s izmjenjivačem topline

Nakon toga, vlasnik kuće može biti siguran da će dobiti grijanje s kružnim vodom, koji neće raditi ništa gore od tvornice kruta goriva. Razlika će biti samo u položaju ulaznog prostora izmjenjivača topline, koji će biti malo iznad poda od industrijskih opcija. To može utjecati na brzinu prirodne cirkulacije vode.

Savjet: spojite izmjenjivač topline na sustav grijanja pod uvjetom da je povratna cijev postavljena što je moguće niže.

Jedan od glavnih elemenata je i ekspanzijski spremnik, koji bi trebao biti instaliran na vrhu kruga. S njom će se nadoknaditi promjena volumena grijanog rashladnog sredstva, a zrak koji je zarobljen u sustavu bit će oslobođen.

Ova shema grijanja zahtijeva izdržljivost određenog nagiba cjevovoda od vrha prema zadnjem radijatoru i od njega do kotao, približno 10 mm po 1 m.

Savjet: ako prirodna cirkulacija nije dovoljna za zagrijavanje velike kuće, instalirajte cirkulirajuću pumpu u sustav grijanja. U ovom slučaju, nema razlike na kojoj će udaljenosti od poda biti instalirana povratna cijev.

Slika prikazuje prisilni sustav grijanja s izmjenjivačem topline u peći.

Kakva je prednost grijanja izmjenjivačem topline

Jednostavna proizvodnja Kada kuća već ima grijanje na štednjaku, morate potrošiti novac samo na stvaranje domaćeg izmjenjivača topline i instaliranja sustava za zagrijavanje vode.
Mogućnost kombiniranog grijanja Pored površinskog zagrijavanja prostorija, gruba peć također ima krug grijanja vode. Može se protezati na udaljenim mjestima.
Upotreba različitih vrsta goriva Peći i kotlovi na kruto gorivo mogu raditi na drvu, ugljenu, tresetu, peleti. Ako malo nadogradite potonji, oni će također moći generirati toplinu iz plina i tekućih goriva.
izgled Ne morate uništiti rusku peć, ako nastojite očuvati nacionalni okus u unutrašnjosti. Izmjenjivač topline neće biti vidljiv izvana.

nedostaci:

  • ako je uređaj instaliran u peći pećnice, njezina učinkovitost bit će niža od tvornickih kotlova;
  • U peći nećete moći automatski upravljati brzinom zagrijavanja rashladnog sredstva.

izrađivanje

U tom slučaju, izmjenjivač topline za grijanje može imati drugačiji oblik. Najčešće se podsjeća na registar izrađen od nekoliko bakrenih ili čeličnih cijevi. Također se koristi i pločasti izmjenjivač topline sustava grijanja.

Temperatura u području gorenja goriva je vrlo visoka, osobito ako se koristi antracit. Stoga, na metalu, dizajnu uređaja i kvaliteti zavarivanja povećavaju se zahtjevi.

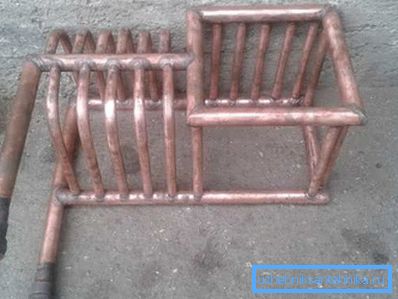

Bakreni krug izmjene topline za peć

materijal

Uređaj mora osigurati optimalni prijenos topline, stoga je koeficijent toplinske vodljivosti metala vrlo važan. Na primjer, bakrena cijev drži ga 7 puta bolje od čelika. U ovom slučaju, posljednja 25 m lako se može zamijeniti s prvih 3,5 m.

Bakreni izmjenjivači topline su, međutim, najisplativiji, a njihova je cijena jedna od najviših. Dakle, najčešće se koristi čelična cijev O32 mm ili više.

Savjet: kada se najčešće spali peć na ugljenu, preporučujemo upotrebu izmjenjivača topline od lijevanog željeza koji je u stanju izdržati maksimalnu temperaturu izgaranja goriva. Obično koristite dijelove starih radijatora.

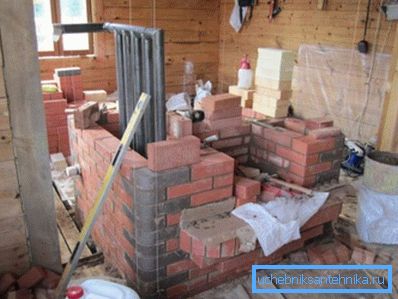

Ugradnja čeličnog izmjenjivača topline u peć

Kako izračunati snagu

Izračunajte da je ovaj parametar moguć samo približno.

Mnogo je čimbenika koje treba razmotriti, uključujući:

  • promjer cijevi;
  • toplinska vodljivost metala;
  • dužina svitka;
  • temperatura izgaranja goriva;
  • koliko brzo rashladna tekućina cirkulira.

Obično, stvarna sposobnost uređaja da obavlja svoje funkcije otkriva se tek nakon početka sustava grijanja. Preporučujemo da uzmemo u obzir prilikom izračuna da 1 m O50 mm cijevi daje oko 1 kW toplinske energije.

Savjet: Uzmite npr. Dobro poznati model kotlova i izradite izmjenjivač topline prema svojim parametrima.

dizajn

Registar je izmjenjivač topline za krug grijanja vode kuće, koji je zavaren od glatkih zidnih cijevi. To sliči nekoj vrsti "rešetke", koja je najpopularnija forma za domaći uređaj.

Postoje i strukture koje su jednostavnije u obliku - nalikuju pravokutnom ili cilindričnom spremniku. U tom slučaju treba voditi činjenicom da je površina za izmjenu topline bila što veća.

Tijekom izrade preporučujemo sljedeće uvjete:

  • unutarnja širina praznina mora biti 5 mm ili više, inače voda može kuhati;
  • koristiti cijevi s debljinom stjenke od 3 mm, tada metal neće izgorjeti;
  • razmak od 10 do 15 mm mora ostati između zidova komore peći i izmjenjivača topline, nadoknađujući širenje metala kada se zagrije.

montiranje

Bolje je instalirati uređaj istovremeno s polaganjem peći. Inače, morat ćete rastaviti svoj dio.

Uputa za proces je sljedeća:

  1. Napravite temelje za izmjenjivač topline u komori za izgaranje i postavite ga.
  2. Ostavite mjesto za hranjenje i vraćanje uređaja tijekom daljnjeg postavljanja.
  3. Po dovršetku izgradnje peći spojite izmjenjivač topline na sustav grijanja, napunite je vodom i napravite vatrogasnu peć za ispitnu peć.

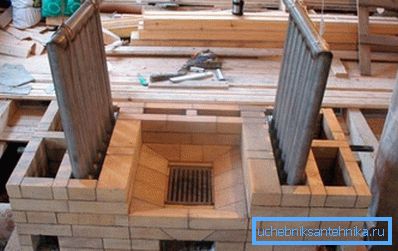

Grijanje s dva kruga vode

zaključak

Bez obzira na to koliko je dobra pećna opeka, neće uvijek moći ravnomjerno zagrijati kuću s mnogo soba. U tom slučaju potrebno je kupiti kotao ili samostalno napraviti izmjenjivač topline od čeličnih ili bakrenih cijevi. Tako možete povećati učinkovitost grijalice nekoliko redova veličine. Video u članku pružit će priliku da pronađete dodatne informacije o gore navedenoj temi.
