Izračun bimetalnih radijatora za površinu, volumen i za

Što je proračun bimetalnih radijatora na području stanovanja? Kako izračunati broj dijelova koji su potrebni za grijanje kuće ili stana s nestandardnom visinom stropa? U našem ćemo članku pokušati pronaći odgovore na ta i neka druga pitanja.

Faze obračuna

Izračun bimetalnih radijatorskih sekcija grijanja sastoji se od dvije faze:

1. Procjena potrebe za toplinskim kapacitetom;

Napomena: po površini se može izračunati samo standard (odgovara trenutnoj SNiP) izolaciji građevinskih omotnica i standardnoj visini (2,5 m). U drugim slučajevima, sustav namire je znatno kompliciran.

1. Ponovna procjena toplinske snage u broju sekcija uzimajući u obzir tok topline koji odgovara jednom odjeljku.

Protok topline u odjeljak

Počnimo s jednostavnijim zadatkom. Izračun bimetalnog dijela radijatora podrazumijeva potrebu za referentnim podacima - toplinski tok za jedan odjeljak. Ovdje su njegove procijenjene vrijednosti za različite veličine grijača:

Međutim, kao što je uobičajeno u takvim slučajevima, trik je u pojedinostima.

• Proizvođači iskazuju vrijednost protoka topline za temperaturu rashladnog sredstva u 90 ° C pri temperaturi u grijanoj sobi + 20 ° C (Dt = 70 ° C). Trošak smanjenja temperature rashladne tekućine na +55 ° C (Dt = 55 ° C) dvostruki je pad u sekciji snage;

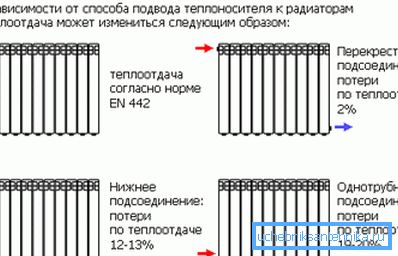

• Kod lateralnog povezivanja radijatora i njegove znatne duljine, snaga krajnjih sekcija (nakon 10.) će se smanjiti za 10-40%;
• Povezivanje od dna do dna uzrokuje smanjenje snage dijela za 10 - 13%, ali jamči jednoliki grijanje tijekom cijele duljine;
• Dijagonalna veza na bilo kojoj duljini baterije omogućit će prijenos topline 2-3% ispod nominalne vrijednosti;

• Probijanje završnih dijelova tijekom nekoliko godina opet će smanjiti prijenos topline 1,2-1,5 puta;
• Konačno, ugradnja grijača u nišu ili kutiju također će imati štetan učinak na učinkovitost grijanja.

Savjet: proračun snage najbolje se postiže faktorom sigurnosti 1,2. Višak snage se može smanjiti gušenje uređaja sa stožastim ventilom ili termičkom glavom.

sheme

Jednostavan izračun površine

Izračun površine bimetalnih radijatora iznimno je jednostavan:

1. Po 1 m2 grijanog prostora u projektu postavljena je toplinska snaga 100 W;
2. Za hladne i tople regije zemlje koristi se korekcijski faktor (od 0,7 za Krasnodarski teritorij do 2,0 za Chukotku i Yakutiju). Dakle, za 15-metarsku sobu u Khabarovskom teritoriju (regionalni koeficijent od 1,6) to će potrajati 15 * 100 * 1,6 = 2400 vata topline. S jakom snagom od 180 W, njihova minimalna količina će biti 2400/180 = 14 (sa zaokruženim) komadima.

Zanimljivo: tipični kalkulator za izračunavanje bimetalnih grijaćih radijatora na web stranicama prodavača ili proizvođača koristi upravo takav računski algoritam. Dodatni čimbenici, kao što su stupanj izolacije zgrade ili stropne visine, iznimno su rijetke.

Obračun po volumenu

Jasno je da će značajna visina stropova u stanu dramatično povećati potrebu za toplinom: što je veći volumen zraka, to će se više toplinske energije zatrebati da se zagrije na temperaturu koja odgovara sanitarnim standardima.

Za prostorije nestandardne visine često se koriste nekoliko ispravljenih uputa, uzimajući u obzir niz dodatnih čimbenika:

• Na 1 m3 volumena u projektu postavlja se 40 W termalne snage;
• Za kutne i prednje stanove u stambenoj zgradi koristi se faktor dopunjavanja od 1,2, za ekstremne podove, 1,3;
• Dodatnih 100 wata dodano je u svaki prozor;

• Također se uzima u obzir regionalni koeficijent (0,7 - 2,0).

Učinimo to vlastitim rukama kako bismo izračunali potrebu za toplinom jedne sobe s jednim prozorom smještenim usred zgrade stambene zgrade u gradu Jalta (Crimea) s dimenzijama 4,6 x 5,7 metara i visinom stropa od 4,5 metra.

1. Volumen prostorije će biti 4,6 * 5,7 * 4,5 = 118 m3;
2. Regionalni koeficijent za Jaltu (prosječna temperatura siječnja + 4 ° C) je 0,7; Nema drugih faktora korekcije;
3. Potreba za toplinom bit će (118 * 40 + 100) * 0,7 = 3374 vata;
4. Izračunavanje broja dijelova bimetalnih radijatora grijanja će nam dati kada dio snage od 180 wata bude 19

Podsjetimo: s takvom duljinom grijača, spojen je s dna na dno ili dijagonalno.

Obračun po volumenu za nestandardno zagrijavanje

Najunacionalnija shema, koja uzima u obzir volumen prostorije, razlika temperature s ulicom i integralni koeficijent građevinske izolacije: Q = V * Dt * k / 860.

S ovim:

• Snaga Q dobivamo u kilovatima;
• Kao Dt, koristi se razlika između srednje unutarnje temperature (za stan - sanitarna norma temperature) i prosječnog minimuma najhladnijeg mjeseca zime;

• k se uzima iz sljedeće tablice:

Još jednom izračunavamo potrebu za toplinom za našu sobu u Jalta, ali s nekoliko novih uvodnih:

• Zgrada nije izolirana izvana i izrađena je od opeke. Debljina ziđa - 500 mm. Dvostruko staklo;
• S sanitarnom normom zimske temperature u stambenom području od 18 stupnjeva C, prosječni minimalni siječanj u Jalta je -3 ° C.

Prolazimo do izračuna.

• Već smo izračunali volumen prostora ranije - 118 m3;
• Dt je jednak razlici od + 18C i -3C - 21 stupnjeva;
• Uzimamo koeficijent izolacije jednak 1,1;
• Izračun u cjelini ima oblik Q = 118 * 21 * 1.1 / 860 = 3,16 kW, odnosno 3160/180 = 18 sekcija.

zaključak

Kao što vidite, primijenjene sheme proračuna za uređaje za grijanje su vrlo različite i predvidljivo daju neke varijacije u rezultatima. Saznajte više o tome kako izračunati bimetalne radijatore, pomoć u ovom članku. Sretno!
