Kako izračunati radijator na podu - stambene ili industrijske? U ovom članku upoznat ćemo čitatelja s nekoliko algoritama različite složenosti i predstaviti neke referentne podatke radi usporedbe. Idemo.

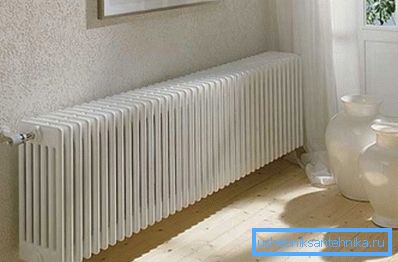

Naš zadatak je naučiti kako izračunati optimalne dimenzije grijača.

Faze računanja

Zapravo, samo ih ima dva.

  1. U početku je procijenjena potreba za prostorom toplinske energije.
  2. Zatim, ovisno o specifičnoj vrijednosti toplinskog toka (po sekciji, po grijaču, itd.), Izračunava se broj odgovarajućih elemenata kontura.

Navedite: u mreži možete pronaći veliki broj stolova i kalkulatora, koji izravno proizlaze iz broja dijelova područja. Međutim, točnost takvih izračuna je obično niska, jer potpuno ignoriraju dodatne čimbenike koji povećavaju ili smanjuju gubitke topline.

Izračun snage

Shema 1

Najjednostavnija shema prisutna je u Sovjetskom SNiP prije pola stoljeća: snaga grijaćeg radijatora po sobi odabire se brzinom od 100 wata / 1m2.

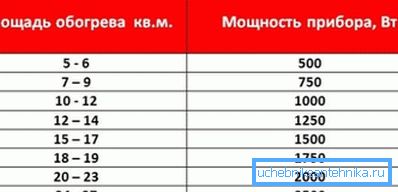

Izbor bimetalnih radijatora na podu može se izvesti, vođena ovim tablicom.

Algoritam je jasan, iznimno jednostavan i netočan.

Zašto?

  • Stvarni gubitci topline vrlo su različiti za ekstremne i srednje podove, za kutne stanove i sobe u središtu zgrade.
  • Ovise o ukupnoj površini prozora i vrata, kao io strukturi stakla. Jasno je da će drveni okviri sa staklenim staklom pružiti mnogo veći gubitak topline od trostrukog stakla.
  • U različitim klimatskim zonama gubitak topline također će varirati. U stanu od -50 ° C očito treba više topline nego u +5.
  • Konačno, odabir radijatora prema prostoru prostorije zanemaruje visinu stropova; U međuvremenu, potrošnja topline u stropovima visokim 2,5 i 4,5 metra uvelike će varirati.
Visoki strop stvara osjećaj prostranosti, ali značajno povećava troškove grijanja.

Shema 2

Procjena toplinske snage i izračun broja dijelova radijatora po volumenu prostorije daje znatno veću točnost.

Evo upute za izračunavanje snage:

  1. Osnovna količina topline procjenjuje se na 40 wata / m3.
  2. Za kutne sobe povećava se za 1,2 puta, za ekstremne etaže - za 1,3, za privatne kuće - za 1,5.
  3. Prozor dodaje 100 wata na potrebu prostorije za toplinom, a vrata na ulicu - 200.
  4. Uveden je regionalni koeficijent. To je jednako:
regija faktor
Chukotka, Yakutia 2
Regija Irkutsk, Khabarovsk Teritorij 1.6
Moskovska regija, regija Lenjingrada 1.2
Volgograd 1
Regiji Krasnodar 0,8

Uzmimo kao primjer vlastitih ruku potrebu za toplinom u kutnoj sobi veličine 4x5x3 metara s jednim prozorom koji se nalazi u gradu Anapa.

  1. Volumen prostorije je 4 * 5 * 3 = 60 m3.
  2. Osnovna potreba za toplinom procjenjuje se na 60 * 40 = 2400 W.
  3. Budući da je soba kutna, koristimo koeficijent 1.2: 2400 * 1.2 = 2880 watt.
  4. Prozor otežava situaciju: 2880 + 100 = 2980.
  5. Blaga klima Anapa čini vlastite prilagodbe: 2980 * 0.8 = 2384 vata.
Na fotografiji zimi u blizini Anapa. Njegova topla klima ne podrazumijeva visoke troškove grijanja.

Shema 3

Obje prethodne sheme su loše jer ignoriraju razliku između različitih zgrada u pogledu zidne izolacije. U međuvremenu, u modernoj energetski učinkovitoj kući s vanjskom izolacijom iu radionici opeke s jednim komadnim staklom, gubitak topline bit će, blago rečeno, drugačiji.

Radijatori za industrijske prostore i kuće s nestandardnom izolacijom mogu se izračunati formulom Q = V * Dt * k / 860, u kojoj:

  • Q - snaga kruga grijanja u kilovatima.
  • V - zagrijani volumen.
  • Dt je izračunata temperaturna delta s ulicom.

Napomena: sobna se temperatura uzima iz sanitarnih standarda ili tehnoloških zahtjeva; ulica se procjenjuje na prosječnoj temperaturi najhladnijih 5 dana zime.

  • k - koeficijent zagrijavanja. Gdje da dobijete svoje vrijednosti?
k Opis sobe
,6-0,9 Vanjska izolacija, trostruka stakla
1-1,9 Zidanje od 50 cm debelih dvostrukih prozora
2-2,9 Zidanje, jedno staklo s drvenim okvirom
3-3,9 Neizolirana soba

Na primjer, uz to ćemo također pratiti računski algoritam - izračunavamo toplinsku snagu koju bi radijatora proizvodne prostorije od 400 četvornih metara s visinom od 5 metara, debljine od 25 cm trebala imati jedno staklo. Ova slika je vrlo tipična za industrijske zone.

Slažemo se da je temperatura najhladnijeg petodnevnog tjedna -25 stupnjeva Celzijusa.

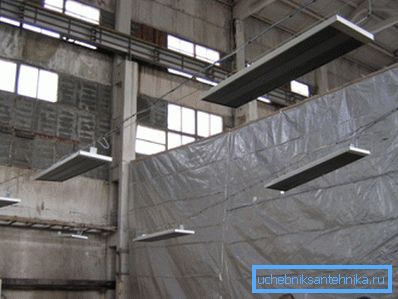

Industrijski objekti karakteriziraju veliki gubici topline.
  1. Za proizvodne radionice, donja granica dopuštene temperature smatra se + 15 C. Dakle, Dt = 15 - (-25) = 40.
  2. Koeficijent toplinske izolacije jednak 2,5.
  3. Volumen prostorije je 400 * 5 = 2000 m3.
  4. Formula će imati oblik Q = 2000 * 40 * 2.5 / 860 = 232 kW (s zaokruživanjem).

Izračun topline

U stambenim prostorijama za grijanje upotrebljavaju se lijevanog željeza, aluminijskih i bimetalnih baterija, čeličnih cijevnih, pločastih i pločastih radijatora te konvektora.

Kako odrediti toplinsku snagu svakog uređaja?

Za panele, konvektore, ne-odvojive cjevaste akumulatore i ploče, možete se usredotočiti samo na karakteristike proizvođača. Oni su uvijek prisutni u popratnoj dokumentaciji ili na web stranici proizvođača.

Za sekcijske baterije sa standardnom (500 mm) vertikalnom veličinom možete se usredotočiti na sljedeće vrijednosti toplinskog toka:

  • Dio od lijevanog željeza - 140-160 vata;
  • aluminijum - 180-200;

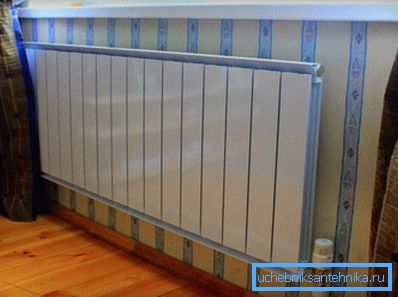

Aluminijske baterije vode u specifičnom prijenosu topline.
  • dvometalan - 170-190.

Važna točka: nazivna snaga je naznačena za razliku od 70 stupnjeva između radijatora i zraka u prostoriji. Ako je razlika polovica, specifični prijenos topline će se smanjiti za isti iznos.

Dakle, kada je potreba za toplinskom snagom od 2,3 KW, aluminijski radijator (200 W / sekcija) trebao bi imati 2300/200 = 12 (sa zaobljenim) sekcijama.

Poseban slučaj

Tipični grijaći radijatori za industrijske objekte su čelični zavareni registri. Niska cijena materijala, zajedno s velikom čvrstoćom, čini ih privlačnijim od ostalih rješenja.

Njihova moć može se izračunati sljedećim algoritmom:

  • Za jednu vodoravnu cijev, jednak je Q = 3.14xD * L * 11.63 * Dt, gdje D je promjer cijevi u metrima, L je njegova duljina u metrima, a Dt je temperaturna delta između prostorije i rashladne tekućine.
  • U vodoravnom registru s više dijelova, faktor 0.9 se koristi za izračunavanje sekcija počevši od drugog.

Dakle, registar od 10 metara s jednim presjekom promjera 250 mm, kada se zagrijava s pregrijanom parom (20 ° C) i na temperaturi u radionici od 15 ° C, dat će 3,14 * 0,25 * 10 * 11,63 * (200-15) = 16,889 vata topline.

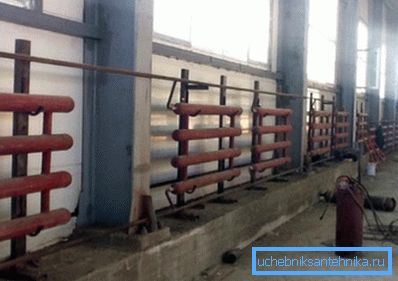

Industrijsko grijanje. Svi zavareni registri koriste se kao uređaji za grijanje.

zaključak

Kao što vidite, primijenjene sheme proračuna su relativno jednostavne i razumljive čak i za osobu koja je daleko od projektiranja sustava grijanja. Dodatne tematske informacije mogu se, kao i obično, naći u videu u ovom članku. Sretno!
