Ovaj je članak o tome kako izračunati ekspanzijski spremnik za grijanje u vašoj privatnoj kući. Predstavljamo potrebne formule za izračune i neke dodatne podatke koje čitatelj može zatrebati. Idemo.

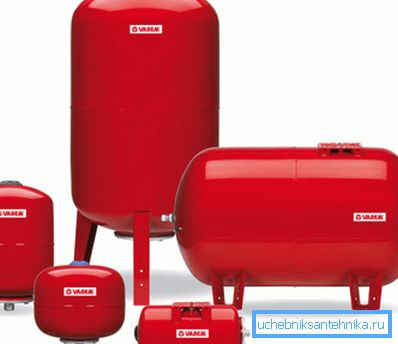

U spremnicima za fotokampanje za grijanje.

Spremnik

Prije nego počnemo s izračunima, vrijedi razumjeti jednu suptilnost. Ukupni volumen ekspanzijskog spremnika i širenje rashladnog sredstva su dvije vrijednosti koje su međusobno povezane, ali međusobno jednake.

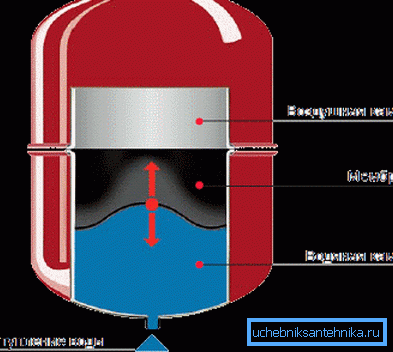

To izravno proizlazi iz sheme rada uređaja koji istražujemo:

  • Kapacitet je podijeljen na dva dijela elastičnom gumenom membranom.. Jedan dio spremnika osmišljen je da se napuni s rashladnim sredstvom, dok je drugi ispunjen zrakom s nekim prekomjernim tlakom.
  • Dio spremnika namijenjen za nosač topline dobiva se s podruţnom cijevi za spajanje na krug. Zračna komora, zauzvrat, završava s bradavicom, koja omogućuje ublažavanje pritiska ili povećanje ručnim ili električnim pumpama.

Važno: kada se grijanje pokrene, u prostoriji spremnika za ekspanziju nastaje nadtlak jednak hidrostatskom tlaku. Jednostavno rečeno, kada je visina gornje točke kruga iznad razine instalacije spremnika pet metara, podešava se na tlak od 0,5 kgf / cm2 (tlak od 1 kgf / cm2 odgovara glavi od 10 metara).

Stoga bi volumen proizvođača trebao sadržavati i vodu koja se raspršuje toplinskom ekspanzijom i zrakom, koji, ako se padne viši tlak, ponovno ga prisili u krug.

Shema uređaja.

Plaćanja

jednostavan

Najjednostavnija formula je sljedeća: spremnik za ekspanziju uzima se jednako 10% ukupne količine rashladnog sredstva. Ako punjenje kruga zahtijeva 600 litara vode, potreban vam je 60 litreni proizvod; ako ispunite zagrijavanje 800 litara - 80 i tako dalje.

Kao i sve jednostavne sheme, ovo ima veliku granicu pogreške. Trošak velike pogreške je mali premalo za višak dimenzija, ali ako podcjenjujete rezultat u odnosu na ono što vam je potrebno, dobit ćete stalan odgovor sigurnosnog ventila.

Kako napraviti točniji izračun s vlastitim rukama?

točan

Točnije, potrebna vrijednost izračunava se formulom V = (Vt x E) / D, u kojoj:

  • V je željena vrijednost.
  • Vt - ukupna količina grijanja - radijatori, cijevi, kotlovi itd.
  • E je koeficijent ekspanzije rashladnog sredstva.
  • D je koeficijent učinkovitosti membranskog ekspanzijskog spremnika.

Da bismo nastavili, očito im nedostaje nekoliko referentnih vrijednosti.

Volumen rashladne tekućine u sustavu

Kako možete saznati puni kapacitet svog sustava grijanja?

  • Napunite ga vodom i potpuno ocijedite u mjernu posudu.
  • Imajući u vidu promjene očitanja vodomjera kod punjenja sustava iz kruga hladne vode.
  • Stavljanje kapaciteta svih uređaja za grijanje (podaci se nalaze u dokumentaciji za njih) i svih cjevovoda (za svaki promjer izračunavaju se pomoću formule V = Pi * R ^ 2 * H, gdje Pi = 3.1415, R je pola unutarnjeg promjera cijevi i H je njegova duljina).

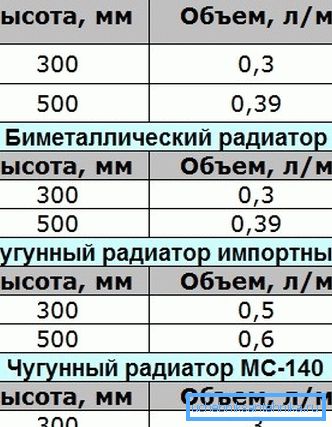

Tipičan pomak dijelova radijatora različitih tipova.
  • Konačno, kapacitet uravnoteženog sustava grijanja može se procijeniti brzinom od 15 litara po kilovatu toplinske snage kotla. Tako je kotao od 24 kW obično priključen na krug napunjen 24x15 = 360 litara vode.

Omjer ekspanzije

U većini slučajeva, obična voda se koristi kao rashladna tekućina. Ovdje je koeficijent njegove ekspanzije za različite temperature tijekom zagrijavanja od početne vrijednosti od + 10 ° C.

Toplina, stupnjevi Celzijusa Proširenje%
30 0.75
40 1.18
50 1.68
60 2.25
70 2.89
80 3.58
90 4.34
100 5.16

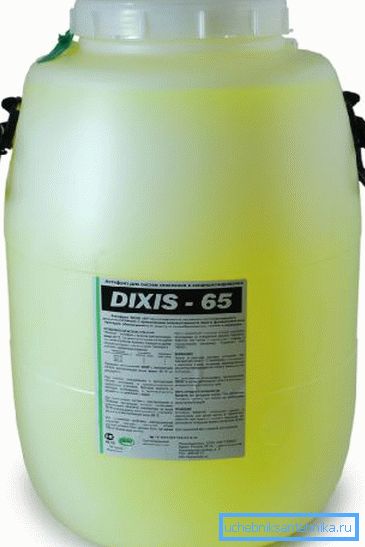

Napomena: dodavanje antifriza - etilena ili propilen glikola povećava toplinsku ekspanziju, ali ne toliko. Dakle, s temperaturom od 100 stupnjeva i sadržajem glikola u rashladnoj tekućini koja je jednaka 30%, ekspanzija će se povećati za samo 0,45%.

Dodavanje antifriza lagano će povećati ekspanziju rashladnog sredstva.

Omjer učinkovitosti spremnika

Upute za izračunavanje vrijednosti učinkovitosti spremnika također su vrlo jednostavne.

Ovdje koristimo formulu oblika D = (PV - PS) / (PV + 1). U njemu:

  • D je željeni koeficijent;
  • Pv je maksimalni radni tlak (za koji je sigurnosni ventil pušten).
  • Tlak punjenja Ps - spremnika. Kao što smo ranije saznali, odgovara hidrostatskom tlaku u krugu grijanja.

Primjer izračuna

Izvršimo izračun na točnijim shemama za sljedeće uvjete:

  • Moramo zagrijati kuću na dvije etaže, na vrhu sustava grijanja u kojem se diže iznad ekspanzijskog spremnika na 5 metara.
  • Ukupna površina kuće s standardnom izolacijom iznosi 240 metara. Procijenimo potrebu za toplinskom snagom kotlova koristeći najjednostavniju formulu: 240/10 = 24 KW.
  • Maksimalno zagrijavanje vode koja se koristi kao rashladna tekućina, uzimamo jednako 80 stupnjeva.

Dakle:

  1. Standardni maksimalni radni tlak za autonomne sustave iznosi 2,5 kgf / cm2.
  2. 5 metara visine konture daje nam hidrostatski tlak od 0,5 kgf / cm2.
  3. Omjer učinkovitosti spremnika će biti (2,5 - 0,5) / (2,5 + 1) = 0,57.

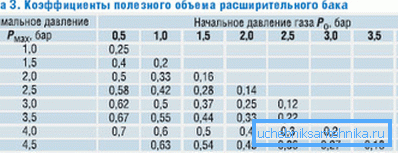

Umjesto izračuna, možete koristiti tablicu.
  1. Koeficijent ekspanzije kod zagrijavanja na 80 stupnjeva može se uzeti jednako 0,036 (prema tablici je 3,58%).
  2. Ukupni volumen kruga, izračunat snagom kotla, pretpostavlja se da je 24 x 15 = 360 litara.
  3. Dakle, minimalni volumen spremnika je jednak (360 x 0.036) / 0.57 = 22.7 litre (zaokružen na najbližu standardnu ​​vrijednost - 24-25 litara).

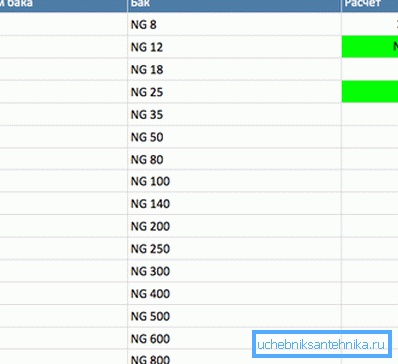

Crta standardnih veličina.

Lako je vidjeti da je složenija izračunska shema u ovom slučaju pomogla uštedjeti relativno jednostavnije 11 do 12 litara kapaciteta.

zaključak

Bilo da troše vrijeme na točan izračun ili koriste jednostavnu shemu - čitatelj će morati sami odlučiti. Kao i uvijek, priloženi videozapis će ponuditi svoju pozornost na dodatne tematske informacije.

Sretno!
