Izračun gcal za grijanje: metode mjerenja i formule

Što je ova jedinica - gigakaloriya? Kako je to povezano s uobičajenim kilovatskim satima toplinske energije? Koji su podaci potrebni za izračun topline dobivenu u sobi u gigcaloriu? Naposljetku, koje su formule izračunate? Pokušajmo odgovoriti na ta pitanja.

Što je to

Počnimo s sljedećom definicijom. Kalorija je količina energije potrebna za zagrijavanje 1 grama vode po stupnju Celzijusa pri atmosferskom tlaku.

Budući da je, u usporedbi s troškovima toplinske energije za grijanje prostora, jedna kalorija smiješno mala količina, izračuni obično koriste gigacaloriju (Gcal) jednaku milijardu (10 ^ 9) kalorija.

Upotreba ove posebne vrijednosti propisana je Pravilnikom o računovodstvu za toplanu i rashladnu tekućinu izdanu od strane Ministarstva goriva i energije Ruske Federacije 1995. godine.

Informacije: prosječna standardna potrošnja topline u Rusiji je 0,0342 gigacalorije po četvornom metru ukupne površine stanovanja mjesečno. Standardi za različite regije razlikuju se ovisno o klimatskom području i određuju lokalna zakonodavna tijela.

Što je Gcal u grijanju u nama poznatijim vrijednostima?

• Jedna gigacalorija dovoljno je zagrijati 1000 tona vode jedan stupanj.
• To odgovara 1162.2222 kilovat-sati.

Zašto vam je potrebna

Stanogradnja

Sve je vrlo jednostavno: gigacalories se koriste u izračunima za toplinu. Znajući koliko je toplinske energije ostalo u zgradi, potrošač se može naplatiti sasvim konkretno. Za usporedbu, kada centralno grijanje radi bez mjerača, izdat će se faktura za područje grijane sobe.

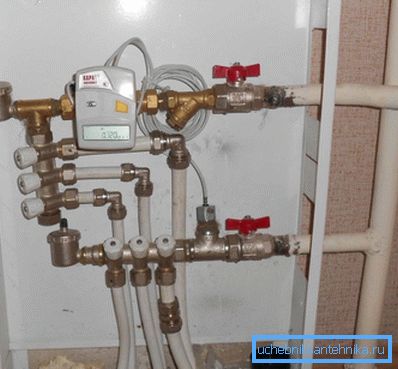

Prisutnost mjerača topline podrazumijeva vodoravno vodenje vodovoda ili kolektora cijevi za grijanje: stanovi dovodnih i povratnih cijevi postavljeni su u stan; konfiguraciju sustava stambene izgradnje određuje vlasnik. Ova shema je tipična za nove zgrade i, između ostalog, omogućuje fleksibilnu kontrolu potrošnje topline, odabir između udobnosti i ekonomičnosti.

Kako je prilagodba?

• Samog grijanja grijanja. Gasa vam omogućuje da ograničite prohodnost radijatora, smanjujući njegovu temperaturu i, sukladno tome, trošku topline.
• Ugradnja zajedničkog termostata na povratnu cijev. Brzina protoka rashladnog sredstva određuje se prema temperaturi u sobi: povećat će se kada se zrak ohladi i smanji kada se zagrije.

Privatne kuće

Vlasnik kuće je prvenstveno zainteresiran za cijenu gigacalorie topline dobivenih iz različitih izvora. Dopuštamo sami dati približne vrijednosti za Novosibirsk regiju za tarife i cijene 2013. godine.

Za usporedbu: centralno grijanje u vrijeme prikupljanja statističkih podataka koštalo je 1467 rubalja po gigakaloriya.

brojači

Koji su podaci potrebni za obračun topline?

Lako je pogoditi:

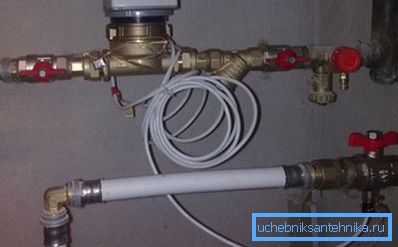

1. Protok rashladnog sredstva kroz uređaje za grijanje.
2. Njegova temperatura na ulazu i izlazu iz odgovarajućeg dijela kruga.

Za mjerenje protoka koriste se dvije vrste metara.

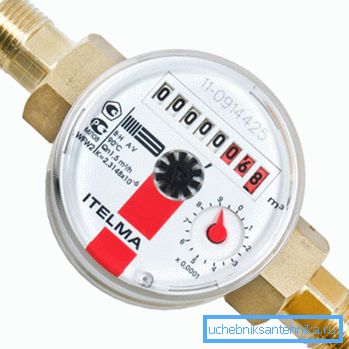

Brojači impelera

Brojači namijenjeni grijanju i PTV-u razlikuju se od onih koji se koriste na hladnoj vodi samo pomoću materijala rotora: to je otpornije na visoke temperature.

Sam mehanizam je isti:

• Protok rashladnog sredstva uzrokuje da rotor okreće.
• Prenosi rotaciju mehanizmu za mjerenje bez izravne interakcije pomoću trajnog magneta.

Unatoč jednostavnosti dizajna, brojila imaju prilično nizak prag za okidanje i dobro su zaštićeni od prijevara podataka: svaki pokušaj kočenja impelera s vanjskim magnetskim poljem počiva na prisutnosti antimagnetskih mehanizma zaslona.

Brojači s diferencijalnim snimačem

Uređaj drugog tipa mjerača temelji se na Bernoullijevom zakonu, koji navodi da je statički pritisak u struji tekućine ili plina obrnuto proporcionalan njegovoj brzini.

Kako koristiti ovu značajku hidrodinamike za izračunavanje protoka rashladnog sredstva? Dovoljno je zaustaviti svoj put s podloškom za pranje. Pad tlaka na podlošku će biti izravno proporcionalan brzini protoka kroz nju. Snimanjem tlaka s parom senzora lako je izračunati brzinu protoka u stvarnom vremenu.

Zanimljivo: uređaj za mjerenje podrazumijeva prisutnost elektronike u njemu. Većina modela ove vrste mjerača ne samo da daje siroke podatke - potrošnju vode i temperaturu - već izračunava i stvarnu uporabu topline. Upravljački modul takvih uređaja ima priključak za spajanje na računalo i može se preoblikovati vlastitim rukama pod promijenjenom shemom izračuna.

A što ako se ne radi o zatvorenom krugu grijanja, već o otvorenom sustavu s mogućnošću odabira PTV-a? Kako snimiti protok tople vode?

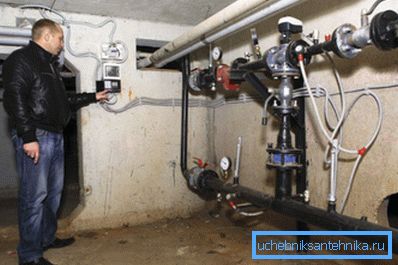

Rješenje je očito: u ovom slučaju, podložne podloške i senzori tlaka postavljeni su na opskrbne i povratne cijevi grijanja. Razlika između protoka rashladnog sredstva između niti i označit će količinu tople vode koja se koristi za kućanstva.

formula

Kako izračunati Gcal za grijanje u prisutnosti brojača na obje linije za otvoreno (s toplom vodom) ili zatvorenim (bez tople vode) sustava?

Formula izračuna je Q = ((V1 * (T1-T)) - (V2 * (T2-T))) / 1000.

U njemu:

• Q je potrebna količina toplinske energije u gigacalories.
• V1 i V2 - tekućina rashladnog sredstva kroz protok protoka i povratak u tonama.

Korisno: brojači, iz očitih razloga, pokazuju potrošnju u kubičnim metara, a ne u tonama. Stvarna masa kubičnog metra vruće procesne vode malo se razlikuje od jedne tone; ali je razlika na pozadini pogrešaka u metrima zanemariva, tako da možete očitati brojila u kubnim metrima.

• T1 je temperatura na ulazu u krug (strujanje).
• T2 - temperatura na izlazu kruga (povratak).
• T je temperatura hladne vode koja hrani put za kompenzaciju gubitaka. Tijekom sezone grijanja, pretpostavlja se da je +5 °, izvan sezone - +15 °.
• Podjela po 1000 je nužna upravo kako bi se rezultat mogao dobiti u mega-, ali u gigacalories. Inače bi morali ponovno izračunati potrošnju vode u tisućama tona.

Dakle, s protjecanjem protoka od 52 m3, povratni protjecaj je 44 m3, temperature protoka su 95 ° C i povratni protok 70 ° C u kući (52 * (95-5)) - (44 * (70-5))) 1000 = 1,82 Gcal topline.

Napomena: potrošnja vode naplaćuje se zasebno. Smatramo samo potrošnjom toplinske energije.

Kakve su upute za izračun, ako imate samo jedan brojač - na terenu? Naravno, implicirano je da govorimo o zatvorenom sustavu (bez PTV).

Formula izračuna je Q = V * (T1-T) / 1000.

Na primjer, s brzinom protoka vode od 52 m3 i temperaturom rashladnog sredstva od 95 ° C, u stanu će ostati 52 * (95-5) / 1000 = 4.68 gigacalorija. Kako je lako vidjeti, takav računajući sustav je mnogo manje korisno za potrošača.

zaključak

Nadamo se da će informacije koje čitatelju ponuditi olakšati uštedu na grijanju. Kao i uvijek, dodatni tematski materijali mogu se naći u priloženom videozapisu. Sretno!
